WWW.BADGER.RU WWW .BADGER.RU СОДЕРЖАНИЕ ПОДГОТОВКА И УСТАНОВ…
- Изображение
- Текст
WWW.BADGER.RU
WWW
.BADGER.RU
ПОДГОТОВКА И УСТАНОВКА …………………………………………………………… 2
Комплектность …………………………………………………………………….. 2 Дополнительные устройства ………………………………………………….. 2 Установка ……………………………………………………………………………. 2 Другие излучатели и методы установки …………………………………… 4 Смена излучателя ………………………………………………………………… 5
УПРАВЛЕНИЕ ЭХОЛОТОМ ………………………………………………………………. 6
Как работает эхолот ………………………………………………………………. 6 Режим тренировки ……………………………………………………………….. 7 Что видно на экране ……………………………………………………………… 8 Органы управления ………………………………………………………………. 11 Настройки …………………………………………………………………………… 14
ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ……………………………………………… 25
Диагностика ………………………………………………………………………… 25 Использование других излучателей …………………………………………. 26
ОБСЛУЖИВАНИЕ И РЕМОНТ …………………………………………………………… 27
Уход ……………………………………………………………………………………. 27 Разрешение проблем …………………………………………………………….. 28 Гарантийные обязательства …………………………………………………… 31 Техническая поддержка …………………………………………………………. 32 Спецификации …………………………………………………………………….. 33
WWW .BADGER.RU БЛАГОДАРНОСТЬ Благодарим Вас за выбор эхолот…
- Изображение
- Текст
Компания Баджер т.
WWW
.BADGER.RU
БЛАГОДАРНОСТЬ
Благодарим Вас за выбор эхолота рыбоискателя от Humminbird, лучшего в США производителя эхолотов. Мы заработали свою репутацию благодаря техническому совершенству изделий и высшему качеству производства. Своим эхолотом Вы будете пользоваться долгие годы безо всяких проблем в самых тяжелых условиях открытого моря.
Если вдруг, к несчастью, Ваш эхолот потребует ремонта, мы предлагаем нашу бесподобную гарантийную поддержку, бесплатную в течение первого года с момента покупки нашего изделия, и которую можно продолжить за символическую доплату. Подробности в конце настоящего Руководства.
Мы убедительно просим вас внимательно ознакомиться с предлагаемым “Руководством пользователя”, чтобы можно было в полной мере воспользоваться всеми достоинствами нашего нового эхолота. Чтобы зарегистрировать у нас свою покупку и помочь нам идентифицировать при обращении в службу технической поддержки, просим заполнить и выслать в наш адрес гарантийный талон, вшитый в переплет настоящего “Руководства пользователя”.
ВНИМАНИЕ! Эхолот не может обеспечивать полноценную навигацию судна и не сможет предотвратить столкновения с другими судами, с плавающими и полузатопленными объектами, с мелями, а потому не может защитить от травм. Во время движения судна глубина воды под килем может меняться так быстро, что судоводитель не успеет среагировать
Потому мы Вам советуем двигаться медленно, если ожидается появление мелей или затопленных препятствий.
Экран сонара бокового обзора
Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Напряжение источника питания 6 — Температура воды 7 — Скорость по GPS приемнику 8 — Толща воды 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Боковое изображение 13 — Верх дисплея 14 — Курсор 15 — Белые полоски могут быть рыбой Назначение сонара Side Imaging – за короткое время просмотреть большую акваторию, обнаружить подводные структуры в которых стоит рыба и отметить их, чтобы вернуться позднее. Этот сонар за один проход катера просматривает полосу шириной 160 метров и сильно упрощает работу по изучению водоема. Он работает на частоте 455 кГц и распознает объекты на глубине до 30 метров.
Качество изображения сонара SideImaging получается четким и контрастным при движении по прямой со скоростью 3 -10 километров в час. Если лодка двигается медленно или стоит, то отраженный луч приносит одну и туже информацию снова и снова, превращая картину на дисплее в неразборчивую кашу. Если скорость выше 10 — 15 км/ч, то в изображении возникнут разрывы — эхолот не успеет обрабатывать данные.
При работе с боковым обзором избегайте раскачивания лодки, а при сильном волнении двигайтесь перпендикулярно волнам, чтобы уменьшить боковую качку. Это улучшит качество изображения.
Как работают эхолоты
В этом блоге главное внимание уделяется изображениям, которые вы видите на экране, без технических подробностей о работе эхолота (которые изложены на странице «Как работают эхолоты»). Но есть пара технических моментов, которые следует знать и помнить. Во-первых, сканирование выполняется сканирующим лучом
Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°
Во-первых, сканирование выполняется сканирующим лучом. Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°
При толковании отображаемых эхолотом данных важно знать, каким именно лучом выполняется сканирование (широким или узким). В моделях Deeper PRO и PRO+ есть широкий и узкий сканирующие лучи (55° и 15°), в модели Deeper START — средний/широкий луч (40°). Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается
Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых. Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется
Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается. Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых
Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется.
Экран сонара бокового обзора
Цифрами на рисунке обозначены: 1 — Глубина под лодкой 2 — Время в пути по GPS приемнику 3 — Пройденное расстояние по GPS приемнику 4 — Средняя скорость 5 — Напряжение источника питания 6 — Температура воды 7 — Скорость по GPS приемнику 8 — Толща воды 9 — Тени 10 — Изменения рельефа 11 — Отражение от дна 12 — Боковое изображение 13 — Верх дисплея 14 — Курсор 15 — Белые полоски могут быть рыбой Назначение сонара Side Imaging – за короткое время просмотреть большую акваторию, обнаружить подводные структуры в которых стоит рыба и отметить их, чтобы вернуться позднее. Этот сонар за один проход катера просматривает полосу шириной 160 метров и сильно упрощает работу по изучению водоема. Он работает на частоте 455 кГц и распознает объекты на глубине до 30 метров.
Качество изображения сонара SideImaging получается четким и контрастным при движении по прямой со скоростью 3 -10 километров в час. Если лодка двигается медленно или стоит, то отраженный луч приносит одну и туже информацию снова и снова, превращая картину на дисплее в неразборчивую кашу. Если скорость выше 10 — 15 км/ч, то в изображении возникнут разрывы — эхолот не успеет обрабатывать данные.
При работе с боковым обзором избегайте раскачивания лодки, а при сильном волнении двигайтесь перпендикулярно волнам, чтобы уменьшить боковую качку. Это улучшит качество изображения.

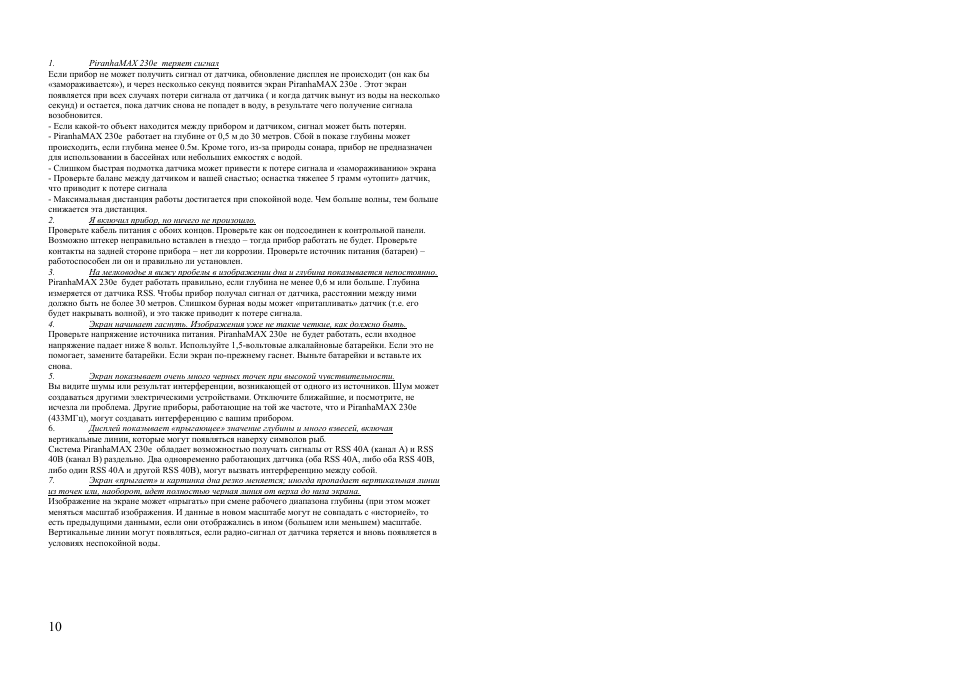

Эхолот Humminbird PiranhaMAX 230e Portable
Технический прогресс проникает везде, в каждую сферу нашей жизни. Рыбалка-не исключение. Каждому рыболову хочется увеличить свой улов. Для этого можно использовать много различных способов. В ход идут разговоры с бывалыми рыболовами с целью узнать, где же «сидит» рыба. Можно день и ночь ходить по берегу или плавать на лодке вдоль и поперек водоема. Но если хочется наверняка вернуться домой с уловом, то вбез эхолота на рыбалке не обойтись. Про это устройство наверняка слышал каждый. Эхолот помогает не только выяснить, где прячется рыба, но и изучить рельеф дна водоема и его особенности. Некоторые устройства записывают маршруты движения.
Эхолот — это электрический прибор, который работает по принципу радара. Это устройство посылает импульсы в воду и получает картинку отражение различных предметов, в том числе скопление рыб.
На рынке сегодня много разных эхолотов с различным набором функций. Эхолот может быть с цветным дисплеем или черно-белым. обычно не требуется много времени, чтобы выяснить как работает прибор. Но некоторые характеристики могут потребовать особого внимания.Эхолот — необходимый прибор в арсенале рыболова. Он может увеличить улов и сделать его более качественным. Функционал эхолотов:
• Скорость и мощность передачи;
От стоимости эхолота зависит и его функциональное наполнение.
Как работают эхолоты
В этом блоге главное внимание уделяется изображениям, которые вы видите на экране, без технических подробностей о работе эхолота (которые изложены на странице «Как работают эхолоты»). Но есть пара технических моментов, которые следует знать и помнить
Во-первых, сканирование выполняется сканирующим лучом
Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°
Во-первых, сканирование выполняется сканирующим лучом. Что это значит? Размер сканируемой зоны зависит от ширины угла сканирующего луча. Ширина широкого угла составляет 40°–60°, т.е. охватываемая им зона довольно велика. Узкий луч имеет ширину 10°–20°
При толковании отображаемых эхолотом данных важно знать, каким именно лучом выполняется сканирование (широким или узким). В моделях Deeper PRO и PRO+ есть широкий и узкий сканирующие лучи (55° и 15°), в модели Deeper START — средний/широкий луч (40°)
Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается
Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых
Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким
2. Непрерывное перемещение изображения не значит, что эхолот движется
Во-вторых, важно помнить, что эхолот непрерывно передает и получает данные, при этом изображение на экране все время перемещается. Текущие данные сканирования отображаются справа; старые данные смещаются влево по мере получения новых. Таким образом, при изучении данных на экране важно помнить 2 вещи: 1
Знать, каким лучом выполнено сканирование: широким или узким. 2. Непрерывное перемещение изображения не значит, что эхолот движется
Таким образом, при изучении данных на экране важно помнить 2 вещи: 1. Знать, каким лучом выполнено сканирование: широким или узким
2. Непрерывное перемещение изображения не значит, что эхолот движется.
Производитель ZipBaits
Эта японская компания производит воблеры “Орбит” для рыболовной ловли. Среди любителей и профессионалов продукция фирмы пользуется популярностью, несмотря на высокую цену. Например, серия Riggie получила множество наград на международных выставках. Компания производит воблеры разных размеров – от маленьких до огромных. На искусственные приманки можно ловить мелкую рыбешку или крупную хищную рыбу. Клюют на воблер шука, форель, голавль, жерех. Технология Mag-Drive – это модифицированная система магнитной балансировки. В ней используются специальные грузила, сделанные из вольфрама. Они отвечают за местонахождение наживки во время заброса, когда попадают в водоем.
Особенности Humminbird Fishfinder 535x
- Абсолютная водонепроницаемость корпуса, может буквально плавать в воде;
- Несколько режимов увеличения (2х, 4х, 6х, 8х).
- Датчик под названием «Accelerated Real Time Sonar», способный передавать данные 40 раз в 1 секунду;
- Функция записи маршрута передвижения лодки, возможность определения средней скорости судна (при наличии дополнительного датчика);
- 4 режима отображения дна водоема;
- Высококачественный дисплей, наличие подсветки для ловли в ночное время;
- Простой интерфейс;
- Удобные и надёжные крепежные элементы;
- 3 режима звукового оповещения, возможность выбора сигнала;
- Специальная система идентификации рыбы;
- Функция запоминания конкретных настроек прибора.
Обзор модели
Американская компания Хамминберд выпускает эхолоты уже 40 лет. За это было выпущено несколько линеек популярных устройств для рыбалки. Одна из них PiranhaMAX. Эхолоты Пирана МАКС использовать совсем не сложно. Они вполне подходят начинающим рыболовам или любителям активного отдыха на воде. Эхолот Humminbird PiranhaMAX 230e Portable одна из наиболее популярных моделей компании. Особенность модели в том, что она имеет два датчика. Трансдьюсер (датчик) 1 имеет два луча. Он крепится на транец плавательного судна и использовать его можно для рыбалки с лодки.Датчик 2 имеет один луч. Его используют при закидывании спиннинга, удочки с берега. Кроме этого особенность эхолота Humminbird PiranhaMAX 230e Portable в том, что эхолот хранится в специальном кейсе. В нем же очень удобно переносить его к месту рыбалки.
Эхолоты Humminbird MATRIX 12
Продолжение популярной серии эхолотов Matrix от Humminbird, с возможностью подключения датчиков SmartCast*. Эхолоты Humminbird MATRIX 12 обладают функциями Whiteline, Bottom Black, Structure ID, сигнализацией обнаружения рыбы и достижения заданной глубины, а кроме того имеют встроенный датчик температуры поверхности воды и возможность подключения датчика скорости. Функция Zoom позволяет увеличивать изображение в 2, 4, 6 и даже 8 раз! Новейшие датчики Matrix позволяют эффективно работать с эхолотом на скорости до 100 км/ч. * — при подключении дополнительного модуля Wireless Sonar Link (приобретается отдельно). Matrix это уже не просто эхолоты – это совершенные рыбопоисковые системы!
Основные особенности эхолота Humminbird MATRIX 12:
- Однолучевой трансдьюсер 20°, 200 кГц
- Мощность излучения 250 Вт (средняя), 2000 Вт (пиковая), минимальные размеры цели 65 мм
- Максимальная глубина — до 240 м
- Разрешение экрана 240 x 240 пикселей
- Возможность подключения погодного датчика давления WeatherSense, приёмника SmartCast и ПК
- Возможность подключения GPS приёмника. Подойдёт GPS Humminbird AS-GR4 или любой другой GPS приёмник с NMEA (требуется специальный кабель)
- Встроенный датчик температуры воды
- Технологии Whiteline, Bottom Black и Structure ID для более лучшего понимания структуры дна и объектов на дне
- Отличная защита от воздействия воды
Дополнительные особенности эхолота Humminbird MATRIX 12
- Меню на русском языке
- Настройка на солёную или пресную воду для правильной интерпретации данных
- Встроенный датчик температуры воды и возможность подключения датчика скорости
- Отрисовка пройденного пути, отображение позиции, отмеченных точек (при подключённом GPS)
- Подключение к ПК для обмена точками и обновления внутренней программы
- Ускоренная частота обновления данных с датчика — 40 раз в секунду
- Функция паузы, позволяющая «заморозить» экран, для более подробного изучения
- Немедленное применение настроек, сделанных в меню
- Усовершенствованная технология распознавания эха (Sonar Echo Enhancement Technology) позволяет различать крючок на глубине до 12 метров и рыбу размерами от 6.5 см
- Технологии отображения дна: инверсное, Whiteline, Bottom Black, Structure ID
- Водонепроницаемый, ударопрочный, плавающий корпус
- Крупные шрифты для удобства чтения
- Подсветка экрана для ночной рыбалки
- Ведение TripLog»а с отображением пройденного расстояния, потраченного времени и средней скорости (при подключённом датчике скорости)
- Миниатюрный трансдьюсер для скорости до 120 км/ч
- Автоматическая или ручная регулировка верхнего и нижнего диапазонов
- Сигнализация глубины (Depth Alarm), Сигнализация рыбы (Fish Alarm), Сигнализация уровня заряда батарей (Battery Alarm)
- Быстрая регулировка увеличения (Zoom). Уровни увеличения: 2x, 4x, 6x и 8x
- Настраиваемая скорость перемещения изображения на экране
- Запоминание настроек в памяти эхолота
Комплектация эхолота Humminbird MATRIX 12
- Эхолот Matrix 12;
- Однолучевой стандартный датчик (длина кабеля 6м);
- Крепление датчика на транец;
- Кабель для подключения питания (длина кабеля 2м);
- Инструкция на английском языке
Характеристики эхолота Humminbird MATRIX 12 Максимальная глубина, м
| 240 | |
| Размер экрана (ВxГ) | диагональ 5” |
| Разрешение экрана (ВxГ), пикс. | 240 x 240 |
| Тип экрана | 12 градаций серого, высококонтрастный FSTN ЖК |
| Мощность излучения, Вт | 250 (средняя), 2000 (пиковая) |
| Рабочая частота, кГц | 200 |
| Покрытие датчика | 20° @ -10dB |
| Минимальные размеры цели, мм | 65 |
| Вид трансдьюсера | XT-9-24-T, крепление на транец или внутри корпуса лодки |
| Напряжение питания, В | 10-20, постоянный ток |
| Крепление | Быстросъёмное крепление, обеспечивается поворот и наклон экрана |
| Габариты (ШxВxГ), мм | Installed: 7” H x 7 ¼” W x 4” D; Head: 140 x 180 x 67 (5 7/8” H x 7 ¼” W x 1 ¾” D) |
| Возможности GPS | 750 путевых точек, 10 треков по 2000 точек |
| Дополнительные аксессуары | Датчик температуры (в комплекте), GPS приёмник, приёмник Matrix-SmartCast, барометрический датчик WeatherSense, датчик скорости |
* Производитель может изменить внешний вид и комплектацию товара без предварительного уведомления!
Остались вопросы? Задайте их нашим менеджерам через форму обратной связи (кнопка справа), или по телефону магазина +7. Будем рады Вам помочь!
О компании
Американская компания Lowrance является одним из крупнейших производителей рыболовных эхолотов. Продукция этого производителя известна на российском рынке и зарекомендовала себя как чрезвычайно надежная, функциональная и универсальная в использовании.
В предложении компании Lowrance можно найти как модели бюджетного сегмента, которые предлагаются покупателям по низким ценам, так и топовые серии, оснащенные мощными передающими устройствами, получившие многофункциональную автоматику и отличающиеся универсальностью в использовании. Многочисленные отзывы позволяют отнести некоторые модели к бюджетному классу, с доступной стоимостью и отличным качеством работы.
Характеристики Humminbird PiranhaMAX 220
* Точные характеристики уточняйте у продавца.
Основные характеристики
| Тип | эхолот |
| Расположение корпуса | стационарное |
| Влагозащищенный корпус | Есть |
Трансдьюсер
| Выходная мощность, RMS | 200 Вт |
| Частота второго луча | 83 кГц |
| Общий угол излучения | 60 ° |
| Выходная мощность, пиковая | 1 600 Вт |
| Макс. глубина сканирования в пресной воде | 200 м |
| Количество лучей | 2 |
| Боковое излучение | Нет |
| Трансдьюсер | в комплекте |
| Крепление трансдьюсера | универсальное |
| Угол второго луча | 60 ° |
| Угол первого луча | 20 ° |
| Частота первого луча | 200 кГц |
Функциональность
| Увеличение изображения | Есть |
| Датчик температуры | встроенный |
| Отображение структуры дна | Есть |
| Поддержка протокола NMEA 0183 | Нет |
| Wi-Fi | Нет |
| Видеовход | Нет |
| Определение размера/глубины рыбы | Есть |
| Видеовыход | Нет |
| 3D-режим | Нет |
| Поддержка карт памяти | Нет |
| Подключение компьютера/флэш-накопителя | Есть |
| Поддержка протокола NMEA 2000 | Нет |
| Датчик скорости | опциональный |
| Ethernet | Нет |
| Bluetooth | Нет |
| Звуковая сигнализация | Есть |
Экран
| Разрешение экрана по вертикали | 240 пикселов |
| Тип экрана | черно-белый |
| Диагональ экрана | 4” |
| Подсветка экрана | Есть |
| Разрешение экрана по горизонтали | 160 пикселов |
| Сенсорный экран | Нет |
| Количество цветов/градаций экрана | 8 |
Какие эхолоты и возможности предлагает компания Humminbird?
- Максимальная глубина сканирования: 100-400 м.
- Угол обзора: 20-180°.
- Мощность излучателя: 100-500 Вт.
- Дисплей: монохромный или цветной.
- Количество частот: 1-6.
- Количество лучей: 1-3.
- Типы устройств: эхолот, эхолот-картплоттер, картплоттер.
Эхолотами называют специальные электроприборы, общая функция которых – сканирование толщи воды. С помощью эхолотов можно узнать глубину на определенном участке водоема, рельеф и характер дна, наличие рыбы.
Картплоттеры – приборы, используемые для работы с водными картами. Основные функции таких устройств заключаются в определении местоположения, фиксировании маршрутов и отдельных точек на водоеме.
Эхолоты-картплоттеры совмещают в себе возможности и обычного эхолота, и картплоттера.
Статья в тему: функции эхолотов
Глубина сканирования означает показатель максимальной глубины, на которой эхолот ещё достаточно хорошо «видит» объекты. Оптимальный запас – 20% от максимальной глубины всего водоема.
Общий угол излучения. Важнейший параметр именно в контексте поиска рыбы с помощью эхолота. Чем угол излучения больше, тем меньше шанс того, что некоторая рыба пройдёт незамеченной под лодкой.
Если же требуется, прежде всего, исследовать донный рельеф, широкоугольные эхолоты оказываются менее эффективными. В некоторых многолучевых моделях встроенные излучатели характеризуются разным углом обзора.
Количество частот. Высокие частоты уместны при достаточно быстром движении лодки, способны обеспечивать высокое разрешение. Низкие частоты более «дальнобойные», характеризуются большей шириной захвата. Некоторые эхолоты имеют функцию комбинирования или выбора разных частот для определенных условий.
Количество лучей излучения. Трёхлучевые устройства, как правило, имеют один вертикальный луч, призванный предоставлять данные о глубинах и донном рельефе, и два широких боковых луча, которые позволяют обнаруживать рыбу и иные подводные объекты.
Какая «Пиранья» вам нужна?
Если мы вас убедили, то пойдем дальше в наших рассуждениях. Собравшись купить «Пиранью», рыбак еще не обезопасил себя от ошибки № 2. Не надо спешить делать покупку, следует разобраться в ассортименте этих эхолотов.
Перед приобретением этой полезной рыбаку вещи, покупателю обязательно предстоит определиться с ее видом. Ведь будучи привлеченным яркой рекламой, можно упустить саму суть покупки. Дело в том, что функционально эхолоты предназначаются для:
- рыбалки с лодки;
- зимней рыбалки;
- рыбалки с берега.
Оговоримся сразу: наиболее востребованы эхолоты, предназначенные для разведки водоема с лодки. Поэтому вопросам их установки мы уделим в данной статье наибольшее время.
Но начнем мы с выбора эхолота для ловли с берега. Ведь все-таки наибольший процент среди рыбаков – это «пролетарии», не имеющие собственного плавсредства.
В данном случае рыбаку следует выбрать для ловли эхолот «Пиранья». Характеристики его функционирования, впрочем, также учитываются при покупке:
- Продуктивность преобразователя.
- Восприимчивость приемника.
- Мощность передатчика.
- Разрешение и цветность экрана.
ПОДГОТОВКА И УСТАНОВКА ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ…
- Изображение
- Текст
Компания Баджер т.
WWW
.BADGER.RU
4
ПОДГОТОВКА И УСТАНОВКА
ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ
Установка излучателя внутри трюма не требует сверления отверстий сквозь корпус судна, и после нескольких проб могут быть получены лучшие результаты в эксплуатации сравнительно с установкой излучателя на транце, особенно на быстроходных судах. Всё, что может потребоваться двухкомпонентный эпоксидный клей, чтобы закрепить излучатель на месте.
ДРУГИЕ ИЗЛУЧАТЕЛИ И МЕТОДЫ УСТАНОВКИ
В комплект поставки эхолота 350TX входит всё необходимое для его монтажа и нормальной работы на большинстве существующих типов судов. Однако существуют случаи, когда могут потребоваться другие типы излучателей и другие способы их установки. Суда со стационарными моторами, деревянными или металлическими днищами, яхты все они требуют особого подхода к выбору типа излучателя и места его установки. Ниже описаны эти другие типы излучателей и методы их монтажа.
Компактная установка
Стандартный излучатель можно установить в так называемой “компактной” установке при помощи крепежного приспособления MHX PT2. Это приспособление с “присоской” позволяет установить временно излучатель на днище судна или на любой другой поверхности.
Монтаж на опускной мотор
Стандартный излучатель можно установить и на опускной мотор в большинстве его модификаций при помощи крепежного приспособления AD STM 7. В комплект входят хомут и защелка, которые позволяют крепить излучатель на опускной мотор.
Установка излучателя в отверстии днища
Излучатель можно установить в специально просверленном отверстии днища. Большие суда или суда со стационарными моторами создают сильную волну за кормой, что делает установку излучателя на транце неэффективной. Возможно, что днище очень толстое или просто двухслойное, или сделано из материалов вроде дерева или металла,
Особенности Humminbird Fishfinder 535x
- Абсолютная водонепроницаемость корпуса, может буквально плавать в воде;
- Несколько режимов увеличения (2х, 4х, 6х, 8х).
- Датчик под названием «Accelerated Real Time Sonar», способный передавать данные 40 раз в 1 секунду;
- Функция записи маршрута передвижения лодки, возможность определения средней скорости судна (при наличии дополнительного датчика);
- 4 режима отображения дна водоема;
- Высококачественный дисплей, наличие подсветки для ловли в ночное время;
- Простой интерфейс;
- Удобные и надёжные крепежные элементы;
- 3 режима звукового оповещения, возможность выбора сигнала;
- Специальная система идентификации рыбы;
- Функция запоминания конкретных настроек прибора.
Настройка параметров
Прежде чем приступить к работе, необходимо настроить эхолот. Все аппараты, поставляемые на российский рынок, имеют заводские настройки. В первую очередь пользователи обычно задают родной язык: кнопка MENU – SETTING – SYSTEM – LANGUAGE. Настройки любого устройства – дело индивидуальное. Приведем лишь стандартный вариант конфигурирования данного девайса:
Системные:
- Язык – русский;
- Контраст – выбираем «по вкусу»;
- Бипер – ВКЛ.;
- Симулятор – ВКЛ. Так можно будет увидеть, как отображаются различные элементы на дисплее эхолота. После изучения основных изображений обязательно выбираем значение этого пункта ВЫКЛ, чтобы не ловить рыбу, используя стимулятор.
Далее в пункте меню MENU выбираем по порядку:
- Чувствительность – лучше оставить АВТО;
- Глубина – задаем метры вместо футов;
- Зум – оставляем ВЫКЛ;
- Прокрутка – выбираем среднее положение.
Сигнализация:
- Глубина – значение ВЫКЛ.;
- Рыба – ставим ВКЛ.;
- Батарея – задаем уровень сигнализации о разряде аккумулятора (2А);
- Мель – чаще всего, когда ловят на мелководье, ставят ВЫКЛ или 1.0М.
Графика:
- Белая линия – выставляем ВКЛ.;
- Значки рыб – ставим значок с цифрой на белом фоне и рыбкой;
- Автоусиление – выбираем среднее;
- Луч – узкий;
Цифры:
- Температура воды – оставляем АВТО. В этом режиме температура воды будет выводиться на экран только тогда, когда датчик эхолота будет находиться в воде;
- Батарея – показывать;
- Размер – малые.
Единицы:
- Температура – задаем градусы Цельсия (°С);
- Глубина – выбираем метры (М).
