Преимущества использования катамарана для рыбалки

Рельеф

Парусный катамаран имеет некоторые особенности

Перед тем, как самостоятельно изготовить катамаран и ходить с ним под парусом, вы должны понимать, что данное судно имеет наружную оболочку, которая обеспечивает прочность, в том числе внутренней камеры, отвечающей за герметичность конструкции. Наличие обводов снижают сопротивление воды при хождении под парусом. Сам же каркасный катамаран выполнен из дюралюминиевых трубок, держащихся на болтовых креплениях посредством фасонных гаек.
Описанная ниже конструкция катамарана имеет руль и предусматривает наличие паруса. Почти все комплектующие можно сделать самостоятельно, потребуется лишь незначительный объём токарных работ.
Перед началом постройки этого плавательного средства, у вас обязательно должна быть схема катамарана, придерживаясь которой получится качественная вещь.

Поплавки

Их в нашей модели будет два и каждый из них заполнен воздухом. В поперечном сечении эти элементы имеют форму круга. Поплавки практически не имеют цилиндрических участков, а отличаются они кормовыми и носовыми срезами.
Поплавок включает в себя внутреннюю камеру и наружную оболочку, которая на 15% меньше величины камеры. Это нужно для того, чтобы камера всегда находилась в напряженном состоянии и обеспечивалась её безопасность. Изготовление камеры самостоятельно является одной из ключевых операций, поэтому она занимает много времени. Если данный элемент сделать из синтетических материалов, то он прослужит довольно долго, а если из резины, то его долговечность будет несколько ниже, но и цена более доступной.

Раскрой

При невозможности выкроить камеру из цельного куска материала, полотнище нужно клеить из кусков, а делать это нужно обязательно внахлёст. Шов должен иметь ширину как минимум 3 см, а на его месте следует дополнительно проклеивать полоски из ткани. Задняя часть камеры, которая напоминает форму рукава, в процессе сборки скручивается и перевязывается посредством резинового жгута.
Самостоятельно сделанная конструкция рукава обеспечивает возможность осуществления её сушки и ремонта. Кроме того, перед носовыми гребцами в камеру следует вклеить особый клапан, используемый для лодки. Его можно использовать, даже чтобы подкачивать на ходу это водное транспортное средство. Поэтому ваш круизный катамаран всегда будет на плаву, прогулка на нём доставит огромное удовольствие.
Чтобы своими руками сделать днище катамарана, его тоже следует выкроить из цельного полотнища или его отдельных кусков, после чего скрепить их между собой. Затем, необходимо сшить нижнюю и верхнюю оболочную часть от конечностей к середине. Перекройку деталей нужно осуществлять с максимальной точностью – это нужно делать, чтобы обеспечить правильность формы избегания складок на поплавке.

Мост

Обычно он алюминиевый, изготовляется из трубок разных размеров и диаметра, вместе с креплениями, в качестве которых используются болты и шпильки. Стрингеры выполнены из двух элементов, соединённых с помощью втулки, которая прикрепляемая клеем к задней части катамарана и фиксируется шпилькой. Закрепление концов стрингеров осуществляется с помощью заглушки, которая может быть выполнена из любых материалов и надёжно закреплена фасонными гайками.

Палуба

Этот элемент катамарана имеет прямоугольную форму, а изготовляется он из полотнища плотных разновидностей капрона. Величина данного элемента зависит от того, какой у нас собран каркас.
При изготовлении палубы своими руками, по её периметру, края полотнища следует подвернуть на 30 мм, после чего прошить их. Теперь устанавливаем люверсы, используемые для крепления моста к палубе. Шнуровку следует делать от середины поплавка к его конечной точке.

Паруса и мачта

Парус для катамарана своими руками лучше всего делать из трех дюралевых трубок, каждая из которых вставляется друг в друга. Но еще можно построить и деревянные стержни, имеющие соединительные планки. При переноске плавстредства, в длинные части мачты вставляют элементы рангоута – гафель и составной, которые изготовляются из дюралевых лыжных палок или трубок необходимого диаметра.
Нижняя часть мачты прикрепляется к середине второй балки с четырьмя вантами и натяжными устройствами от верхней оконечности мачты к концам поперечных балок.
Если нужно, то парус для катамарана можно самостоятельно увеличивать в размерах или уменьшать, в зависимости от своего опыта управления такими плавстредствами.

Отсутствие крена

Главное отличие катамарана от монокорпусной яхты — отсутствие крена! Хотя, если быть точным, то в определенных условиях обычный круизный катамаран тоже может ходить с креном, угол которого, впрочем, в несколько раз меньше тех 30°-45°, на которые способна монокорпусная лодка. Отсутствие крена способствует:

  • Отсутствию усталости. Кто-бы что не говорил, но когда Вам на ходу необходимо все время компенсировать крен — это утомительно. Ваши мышцы все время находятся в тонусе, так как положение помещения, в котором Вы находитесь, под острым углом к нормальному с точки зрения Вашего вестибулярного аппарата положению Вашего тела является редким и непривычным.
  • Бытовому комфорту. Без крена Вам гораздо удобнее заниматься своими привычными делами: читать, готовить еду, спать, наводить порядок… управлять катамараном. На монокорпусе все те же задачи решаются с бОльшим трудом.
  • Простоте приготовлений к переходу. Нет нужды перед выходом в море убирать все со стола и прятать по ящикам, крепить посуду и вещи. Мы убираем ноутбуки со стола, только когда получаем штормовое предупреждение. На монокорпусе все вещи ВСЕГДА приходится держать в ящиках или шкафах, иначе они просто окажутся на полу у Вас под ногами.

Кроме того, поскольку чаще всего дальние морские походы осуществляются на попутных ветрах, то спокойное движение катамарана на попутной волне способствует гораздо более приятному времяпрепровождению на борту, чем беспрестанное «валяние» монокорпусной лодки. В этих условиях на катамаране идет обычная размеренная жизнь, в то время как на монокорпусе приходится постоянно приспосабливаться к изматывающему «переваливанию» с борта на борт, даже если это происходит медленно и с небольшой амплитудой.

Морской катамаран

Хотите узнать, как сделать хороший катамаран своими руками, на изготовление которой уйдёт всего несколько дней? Тогда внимательно ознакомьтесь с данной статьёй.
Для начала нужно заготовить рейки. Четыре из них должны быть длиной по три метра, а две по 1,9 метра. Ещё нам понадобится четыре отрезка по 570-600 миллиметров. Очевидно, что пара верхних реек, размещённых снизу, даст шпангоутам возможность прочно сесть на место. Используя шурупы, закрепляем поперечины, после чего укладываем килевую рейку, прикрутив её к 1, 5 и 6 шпангоутам. Теперь каркас достаточно прочный и будущий морской катамаран можно перевернуть на бок, чтобы верхние рейки можно было прикрепить к шпангоутам.
Не забываем купить доску, толщиной 50 миллиметров, которую впоследствии будем использовать для того, чтобы вырезать переднюю и заднюю бобышки, но здесь следует учитывать, что они должны быть конусообразной формы.

Обшивка

Центральная часть имеет ширину 823 миллиметра, вырезать которую своими руками очень просто. Её легко можно сгибать по форме каркаса, ведь мы её предварительно пропитали олифой. Однако в этом деле нельзя спешить. Чтобы упростить свою работу, мы стягиваем заготовки проволокой или веревками, оставляя в таком положении на несколько дней. Также учитывайте, что фанера будет прикрепляться с помощью гвоздей, но нужно заранее промазать места скрепления (рейки и шпангоуты) краской на масляной основе

Ещё, особое внимание нужно уделить местам стыков на шпангоутах

Палуба

Чтобы прогулочный катамаран мог ходить по морю, он должен иметь надёжную палубу, которая изготовляется из фанеры. Чтобы улучшить прочность этого элемента, прибиваем рейки, через каждые 300-350 мм. Если вы не уверены в прочности фанеры, то её можно уложить в 2 слоя – друг на друга. В месте установки педалей, расстояние между рейками не должно мешать их вращению.

Движитель

Наш круизный катамаран для морских путешествий будет иметь гребной привод, сделанный своими руками из деталей от велосипеда. Мы будем использовать две рамы с педалями и узлами каретки. Обрезные концы рам мы сплющиваем, после чего с помощью шурупов прикрепляем к рейке палубы, а между педалями устанавливаем дистанционные втулки, размером от 120 до 130 мм, сами же педали соединяем длинными шпильками.
Теперь, устанавливаем на катамаран гребные колёса, которые мы изготовляем из велосипедных. Лопасти вырезаем из резины, толщиной 4-6 мм, после чего приматываем их проволокой к спицам. На одном колесе должно быть 5-6 лопастей.

Функциональная зона

Сиденье катамарана сделанного своими руками изготовляется из реек и фанеры, а их сечение должно быть 25х25 миллиметров. Прикрепляется оно к палубе после установки гребного привода, таким образом, чтобы рейки снизу не касались натянутой цепи. Все элементы следует закреплять при помощи шурупов, чтобы, при необходимости, можно было отрегулировать их положение.
Теперь приступаем к изготовлению рулевого управление, которое будет выполнено из фанеры и реек. Размер нашего руля будет составлять 200х320 миллиметров. К правому рулю, с помощью реек прибиваем кронштейн из фанеры, каждая из сторон которого равна 200 миллиметров. После чего от него к рычагу пускаем тягу – она должна быть установлена сбоку, рядом с сиденьем. В качестве осей поперечных и продольных тяг, можно использовать толстые гвозди с просверленными через них отверстиями, в противном случае тяги попросту лопнут.
Чтобы сделать своими руками моторный морской катамаран чертежи вам понадобятся обязательно, ведь только так можно гарантировать точность расчётов и правильность геометрических форм плавсредства. А после его постройки, можно смело отправляться в круиз.

Как построить катамаран с мотором своими руками

Самостоятельно сконструировать такое плавсредство под силу только хорошему умельцу. Но иногда катамаран своими руками становится лучше заводского варианта, у хозяина есть возможность подогнать параметры и характеристики судна под свои потребности.

Сначала будущая модель проектируется: создаются ее подробные чертежи, после чего общий чертеж разбивается на отдельные чертежи всех частей судна. Затем изготавливают каркас (чаще из дюралюминия). Следующий этап — изготовление баллонов для воздуха из прочного ПВХ, заданных габаритов (длиной 3,5−4 м). Баллоны снабжаются клапанами для закачки воздуха.

В самодельном варианте можно установить баллеры с натяжкой. Сборка конструкции завершается установкой стрингеров и палубы. Важный этап конструирования — проверка всех частей плавсредства на надежность

Особое внимание нужно уделить герметичности воздушных баллонов. Качественный самодельный катамаран всегда является гордостью владельца

Основные преимущества мотолодок из пластика и их недостатки

Среди длинного списка преимуществ подобных плавательных средств можно выделить следующие:

  1. Доступность. Цены ниже, чем на аналогичные металлические судна, а конкуренция в среде производителей заставляет их поставлять более качественный товар за ту же или меньшую стоимость. Цена часто играет решающую роль при выборе, потому что для рыболова лодка – не роскошь, а средство передвижения.
  2. Красота и практичность обводов. Использование пластика повышает эстетичность моторных средств, которым дизайнеры теперь могут придавать любые формы. Благодаря продольным каналам на дне уменьшается расход горючего и возможность заносов, а киль делает плавтранспорт устойчивее. Плоское дно позволяет перемещаться среди зарослей травы и на мелководье.
  3. Небольшая масса судна позволяет перевозить ее даже на багажнике автомобиля, не используя специальный прицеп.
  4. Отсутствие сборки. Как только рыболов добрался до водоема, он может без предварительной подготовки спускать судно на воду, крепить мотор и начинать движение к месту рыбалки.
  5. Высокая степень безопасности. Лодки из пластика – практически самые безопасные средства перемещения на воде. Благодаря двухслойному корпусу и герметизированным отсекам такое судно не только останется на плаву при любых условиях, но и выдержит вес нескольких человек, что может в некоторых случаях спасти жизнь.
  6. Высокие показатели мореходности обеспечат безопасное передвижение на высокой волне и при сильном ветре.
  7. Устойчивость к коррозии и гниению. Пластик сам по себе не способствует развитию тлетворных микроорганизмов, а водный транспорт из него покрывают специальной краской, которая гарантирует отсутствие ракушек и водной растительности на днище.
  8. Простота хранения. Пластиковую мотолодку можно оставить на берегу в любую погоду, ей не требуется сарай или теплое помещение, только перед холодами стоит удостовериться в отсутствии воды на дне, которая может превратиться в лед и при расширении повредить корпус.
  9. Пролитый бензин не повредит обшивку: пластик, из которого изготавливают такие судна, устойчив к подобным химическим соединениям.

Все чаще рыболовы и туристы отдают предпочтение транспорту из пластика, имеющему преимущества перед другими типами моторок

Несмотря на длинный список преимуществ, имеются у этих плавательных средств и свои недостатки. К ним относятся:

  1. Низкая ударная прочность. Если при некоторых нажимных воздействиях пластик способен проявить гибкость, то при ударе о камень или любое другое твердое препятствие он треснет.
  2. Попытка отремонтировать судно своими силами не принесет успеха. Заклеить образовавшуюся трещину, а тем более пробоину, не получится.
  3. При отсутствии должного присмотра в осенний период оставшаяся на дне вода, превратившись в лед, спровоцирует появление трещины.

Катамаран из фанеры своими руками

Чтобы рама и другие силовые элементы этого водного средства передвижения, были максимально прочными, будем использовать сосновые рейки с брусками, сечение которых колеблется от 25х40 до 60х100 мм, а их стоимость составляет примерно 7000 руб. за куб. метр – как раз столько нам и понадобится такого материала.
Поплавки обшиваются водостойкой фанерой, толщина которой составляет 6 мм. Стоимость такой фанеры составляет 300 руб. за лист, а её размер 1525×1525 мм. Нам понадобится примерно 4 листа. Для изготовления шпангоутов будем применять фанеру, толщиной 9 мм, её цена составляет около 400 руб. за лист. Тоже нужно купить 4 листа.
Наружная гидроизоляция осуществляется с помощью армирующих слоев стеклоткани, которые предварительно пропитаны полиэфирной или эпоксидной смолой. Такая стеклоткань стоит примерно 80 руб. за 1 кв. м., её понадобится около 20 квадратов, так как клеить будем внахлёст. Цена эпоксидной смолы примерно 7000 руб. за 3 литровую банку.
Деревянные элементы корпуса скрепляются между собой болтами и саморезами со шляпкой впотай.
Самодельный катамаран из фанеры своими руками стоится на много проще, чем лодка, ведь он собирается на простейшем стапеле, представляющем собой ровное основание из досок со стойками, закреплёнными вертикально.

Свое будущее судно своими руками нужно собирать в такой последовательности:

  1. Устанавливаем нашу платформу на земле в горизонтальном положении, а стойки, к которым будем прикреплять шпангоуты, ставим под прямым углом.
  2. С помощью предварительно сделанных чертежей катамарана, необходимо самостоятельно вырезать два набора шпангоутов с двумя одинаковыми транцевыми досками.
  • Используя саморезы, в технологический вырез всех поперечных переборок, устанавливаем и закрепляем деревянные стрингеры, сделанные из брусков, размером 40х40 мм, после чего делаем скуловые стрингеры из реек сечением 25х40 мм.
  • Теперь, по такому же принципу осуществляем установку фигурного форштевня, сечением 50х90 мм.
  • После того, как каркас будет собран, проверяем все его размеры, чтобы они соответствовали чертежам.

Чтобы не запутаться в последовательности выполнения всех операций, можно делать их фото. Теперь вы знаете, как сделать катамаран из фанеры, единственное, что перед началом работ учитывайте, что бюджет на такое судно составляет около 20 000 руб. Но с таким катамараном, хорошая рыбалка вам обеспечена!

Описание

Надувной катамаран Ондатра – это двухместный, складной, каркасно-надувной вариант для практичного, походного, рыболовного промысла. Модель отличается цельным каркасом, который не нужно собирать, просто разложить из прилагаемой сумки-рюкзака, накачать и с легкостью опустить на воду. Катамаран отличается жесткой рамой для размещения дополнительного оборудования, возможностью разворачиваться на 360 градусов, регулируемой спинкой и удобством подвода рыбы максимально близко к борту.

Комплектация надувного катамарана Ондатра:

  • Пара весел;
  • Ножной насос;
  • Сиденья;
  • Ремкомплект;
  • Сумка-рюкзак;
  • Паспорт.

Рундуки

Материалы: фанера (3 – 4 мм), деревянные рейки (20×15), клей, петли рояльные (крепление крышек), шурупы.

Для чехла подойдет любая плотная ткань.

Точное соблюдение их размеров необходимо, чтобы носовой рундук легко вставлялся в кормовой, упрощая транспортировку. Будут удобны ручки, протянутые сквозь отверстия в боках меньшего рундука.

Размеры большего: 800x285x225 мм.

Уключины

  • Можно сделать из стальных стержней (достаточно диаметра 14 мм).
  • По оси стержни распилить на глубину 7 см и разогнуть «рожки» в стороны.
  • Ось качания заменит гвоздь (4 мм), леска выполнит функцию шплинтов.

Подуключины

Материал: труба алюминиевая (диаметр 22)

Вставки – пластины (алюминий, толщина 7).

  • Прикрепить их вертикально к уголкам стрингеров (первого и четвертого).
  • Крепить шарнирно, но плотно (заклепать).
  • Подобным способом прикрепить к полкам подкосы из труб (диаметр 20). Подойдет хомут из алюминиевой пластины.

Поплавки

Материал: плотная палаточная ткань, резиновые шары.
В прорези сшитого баллона поплавка вставляют шары.
Размеры: длина – 3600, диаметр – 400.

При изготовлении:

  • Оставить припуск на подворот (40), на шов (60).<l/i>
  • Чтобы придать поплавку нужную форму вырезают по 4 кормовых и носовых клина (длина 760).
  • Прикрепить страховочные ленты (для шаров) к внутренней поверхности баллона. Тесемки от лент потом завяжете на стрингерах.
  • Оставив в корме и носу отверстия для трубок от шаров, сшейте края прочной нитью.

Мачта

Конструкция мачты напрямую зависит от модели паруса. Поэтому ее надо подбирать после приобретения паруса. Скажем только, что этот катамаран будет «чувствовать» себя прекрасно с 4-метровой мачтой. Лучше сделать ее разборной – трехсекционной.

Гик

Заготовка: брусок 30×30

  • Повторяется технология изготовления мачты.
  • Петли для переднего конца – стальные полосы.
  • Просверлить отверстия для соединения с вертлюгом.
  • Задний конец снабдите накладками для стыковки с ноком.
Парус

Пошив паруса – особое искусство! Если опыта у вас нет, знатоки советуют оборудовать свое детище готовым парусом. Приличную скорость и достаточную безопасность такой конструкции сможет дать парус площадью 4 м2. При необходимости можно сделать простенькую конструкцию из готового полотна.

Пуль

Основные материалы: сосна (бруски), фанера 10, трос стальной, листовая сталь 1,7.

Стойка с составляющими руля через уголок притянута к шпангоуту (горизонтальная полка этого же уголка крепится шурупами). Дополнительно стойку оборудуйте тросовыми растяжками.

Стойку руля и древко баллера соединить уголковыми петлями. Через их отверстия проденьте проволочную поворотную ось. Из трех пластин (толщина каждой – 1,7) можно склепать подвижную часть баллера.

Поворотное перо готовят из листа дюралюминия 1,5.

Швертовое устройство
  1. Балку изготовьте из уголков (дюралюминий) размером 35×35 и 30×30.
  2. Аккуратно пропилите отверстия для шипов подвески кронштейна.
  3. Кронштейн можно склепать из нескольких профилей.
  4. Растяжки сделайте из стального троса 2 мм, колец и кусков медной трубки.
  5. Для обшивки шверта возьмите дюралюминиевый лист 2 мм.
  6. Канавку в месте сгиба выберите круглым напильником диаметром 5 мм.
  7. «Хвостовую» часть склепайте. Используя фанерные подкладки, укрепите шверт и вставьте консоль (изготовить из шеста для прыжков).
  8. Обшивку с консолью соедините заклепками.
  9. Вклейте в шверт обтекатели из пенопласта, предварительно обернув их в марлю, пропитанную эпоксидкой.
  10. Шверт с кронштейном соедините шарнирно.

Все размеры даны в миллиметрах.

Post Views:
5 433

Rudolf-Kavchik › Блог › Моторный катамаран сделанный своими руками. Катамаран для рыбалки, туризма, сплава.

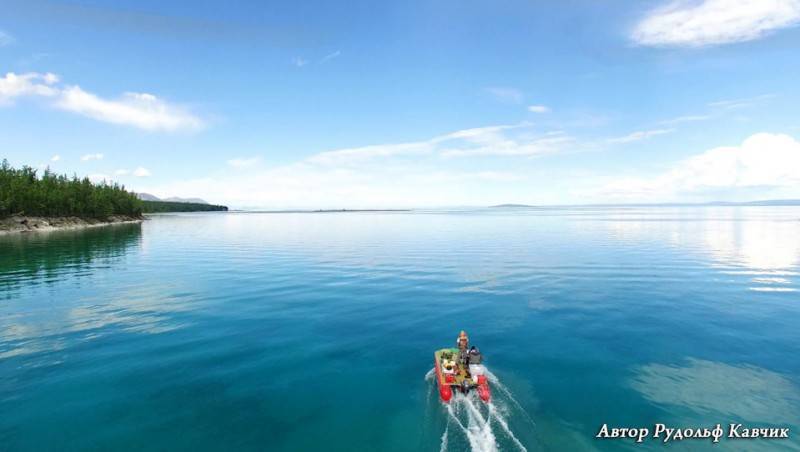

Мечта каждого рыбака, охотника, туриста забраться как можно дальше, туда, где нога человека не ступала. Где непуганый зверь, рыба косяками, вода чистая и простор для вольной души нашего брата туриста.

Забраться, да так, чтобы еще и с комфортом и безопасно, да грузу намеренно взять, да топлива на дальнею дорогу, да еще чтобы и скорость лодки была приличная, отпуск то не безграничный. Да еще разборная, чтобы в легковушку входила и переносить мог один человек и хранить можно было на балконе. А еще, ночевать на палубе, а еще … в пору машинку покупать закатывающую.

ВИДЕО. Катамаран своими руками

Пролистав интернет в поисках серийного судно под выше изложенные пожелания и не найдя то что искал, начал изобретать свое, руководствуясь жизненным опытом владения различными судами с их плюсами и минусами.

И вот что получилось:

— Длинна палубы 4,5 метра,

— Полезная площадь палубы 9 кв.м. Прям комната небольшая. Не сравнить ни с какой надувной лодкой.

Палуба жесткая, фанерная, прочная, хоть танцуй, хоть лежи, ставь палатку, стол или мобильную баню и еще место останется.

При таких размерах катамаран получился легко переносимый. Масса катамарана без двигателя и поста управления 140 кг с палубой. При этом максимальный вес одной детали конструкции весит всего 11,5 кг, это лист палубного покрытия. Таких листов 8. То есть, по частям катамаран может переносить даже ребёнок. Максимальный размер самой большой детали 200х50 см. Это позволяет перевозить катамаран легковым транспортом, в поезде и самолете. Без палубы катамаран весит 50 килограмм.

Время полной сборки с постом управления и установкой двигателя 1,5-2 часа/один человек.

Время разборки 45 минут.

Испытал под загрузкой в 700 кг, идёт нормально. Максимальная расчётная грузоподъемность полторы тонны. При желании на палубу и квадроцикл загнать можно.

Порадовала, да что там говорить, удивила экономичность, стакан топлива на километр, что в два раза меньше чем у традиционных пластиковых и алюминиевых лодок.

Крейсерская скорость при ¾ газа — 21 км/час. При этом расход топлива — 240 гр/км., 5 литров в час. При максимальном газе скорость 26 км/час, но расход топлива уже 7 литров. Максимальная скорость 26 км/час на Ямаха 9,9 л.с., шаг винта 11, двигатель не раздушин, загрузка 2 человека.

При такой экономичности на 500 километров требуется всего 120 литров топлива и это расстояние можно пройти за 24 часа.

Катамаран не требует регистрации в ГИМС-е, так как вес судна мал и двигатель до 10 л.с. не подлежат регистрации. А это значительно экономим нервы и средства на регистрацию и последующие ежегодные налоги и сборы.

Не маловажный фактор – безопасность. Для этого в катамаране 3 поплавка и 6 независимых отсеков, точнее это не катамарана, а тримаран. Но дабы не резать слух обывателя, называю его привычным словом — катамаран. Даже если, напрочь, порвать один из поплавков, на его место можно поставить центральный, превратив тримаран в привычный катамаран.

Без палубы катамаран можно использовать как сплавной катамаран с двумя поплавками или даже тремя, если хотите загрузить как можно больше и река не энной категории сложности.

В процессе эксплуатации замечена одна особенность, во время рыбалки и передвижения по палубе нет шума пугающего рыбу или зверя. Деревянная палуба практически бесшумная, а надувные поплавки гасят и без того тихие шаги и прочую возню на палубе.

Катамаран можно использовать с постом управления или без него, удлинив румпелем.

Даже на большой волне, до полуметра, судно ведёт себя устойчиво, сказывается ширина корпуса и разнесённые поплавки. Кружка с чаем стоя на посту управления не ерзает и содержимое не выплёскивается, даже на встречной волне от большого танкера катамаран мягко переваливается через волну.

Чтобы сэкономить вес и избавится от лишних деталей, релинг заменил рундуками. Два в одном и ограждение и рундуки.

Стоимость судна 120 000 рублей, включая рубку и транец. Не так уж и много за комфорт, экономичность и мобильность при хороших скоростных характеристиках.

Автор проекта Рудольф Кавчик, Иркутск 2016 год.
