Правильная установка и крепление эхолота на лодку ПВХ

Содержание

Причины заняться тюнингом своего плавсредства различные. Например, некоторые купили ПВХ лодку, когда в производстве еще не было современных аксессуаров, а кто-то в настоящее время купил бюджетный вариант без излишеств, предполагая, что все необходимые приспособления докупит позже.

Предлагаем ознакомиться: Как сделать прикормку для леща своими руками

Рыболовный портал FishingSib, совместно с экспертом в этой теме, магазином «СибЛодки» предлагает вам рассмотреть наиболее функциональные, интересные аксессуары для вашей ПВХ лодки.

Причины актуальности выбора

Самоделки

Самодельное крепление для датчика эхолотаизготовить несложно. Для этого понадобиться:

• Водопроводная металлопластиковая труба, примерно 1 метр.
• Струбцина.
• Металлическая трубка, немного большего диаметра, чем металлопластиковая.
• Два хомута побольше для крепления струбцины, и несколько поменьше, которые можно использовать, чтобы не болтался провод датчика.

Учитывая особенности плавательного средства, обрезают лишнее от трубы. Верхнюю часть можно изогнуть дугой, так получиться одновременно и ручка для переноски, и импровизированная подставка под эхолот. Нижний же край нужно расплющить, и уже к плоскому участку, просверлив предварительно отверстия, болтами прикрепить идущий в комплекте стационарный транцевый держатель. Готовая конструкция благодаря использованию струбцины быстро крепится к транцу, и так же быстро демонтируется при необходимости.

Важно! Нет смысла делать конструкцию с существенным запасом прочности. Будет лучше, если в случае столкновения с подводным препятствием погнется и придет в негодность трубка фиксирующей системы, а не датчик

Фото галерея

Как почистить замороженного морского окуня легко и быстро от чешуи самостоятельно: способы

Замороженную тушку речного или морского окуня можно очистить так же, как и свежую рыбку, ножом, теркой, солью и кипятком. Есть и еще одни, подходящий в данном случае способ – пробуйте удалить чешуйки вместе со шкурой, после заморозки это получится очень легко.

1. Сполосните замороженную тушку в теплой воде. Или окуните ее на несколько секунд в кипяток. Это нужно, чтобы кожа рыбы оттаяла, а внутри тушка осталась замерзшей.
2. Удалите у нее все плавники.
3. Срежьте окуню голову и хвост.
4. Аккуратно сделайте разрезы кожи рыбы на ее спинке и брюшке.
5. Возьмите острый нож, в области среза головы зацепите им кожицу рыбки и аккуратно тяните в направлении хвоста.
6. Снимите чешую вместе со шкуркой с одной, а потом и с другой стороны.

Удаление чешуи у замороженного окуня вместе с кожицей.

Блиц-советы

• Всегда старайтесь использовать заводские крепежи – это надежнее. Выделяют всего несколько случаев, когда действительно стоит проявить собственную техническую мысль:
  • нестандартная лодка (для ПВХ практически фантастика, но Китай может удивить);
  • отсутствие транца;
  • несовместимость крепежного элемента прибора и держателя при раздельной покупке;
  • наличие нескольких лодок, принципиально отличающихся конструкцией;
• При отсутствии струбцины всегда можно воспользоваться дрелью и болтами. Через отверстия в транце крепится кронштейн и эхолотом можно пользоваться успешно. Это не так удобно, как при съемных держателях, но на качество сигнала влиять не будет.
• Эхолот сильно облегчает жизнь, но ловить рыбу вместо вас не в состоянии. Поэтому качественная приманка и хорошая снасть все равно необходима.

Установка прибора

Основные монтажные работы по креплению эхолота производятся внутри корпуса. Это наиболее надежная конфигурация установки, но она возможна только в случае если корпус катера однослойный. Монтаж выполняется двумя способами: посредством крепежей и эпоксидного клея. Желательно использовать одновременно два средства, что добавит прочности конструкции. На внутренней стороне корпуса также устанавливается платформа, соответствующая по схеме расположения отверстий основной внешней базе. При необходимости можно вывести и дополнительные коммуникации в нишу конструкции.

Теперь следует ответить на другой вопрос: как установить эхолот на катер, чтобы он допускал минимум помех? К сожалению, заранее просчитать воздействие шумов на сигнал сложно. Однако их уровень можно снизить, если рядом с техникой и в подкорпусной нише исключить прохождение сторонней проводки. Монтаж осуществляется винтами, после того как панель изнутри будет корректно установлена и зафиксирована эпоксидным клеем

Важно подчеркнуть, что силикон в этом случае не применяется, поскольку аналогичные составы тоже негативно сказываются на качестве приема сигналов

Блиц-советы

• Всегда старайтесь использовать заводские крепежи – это надежнее. Выделяют всего несколько случаев, когда действительно стоит проявить собственную техническую мысль:
  • нестандартная лодка (для ПВХ практически фантастика, но Китай может удивить);
  • отсутствие транца;
  • несовместимость крепежного элемента прибора и держателя при раздельной покупке;
  • наличие нескольких лодок, принципиально отличающихся конструкцией;
• При отсутствии струбцины всегда можно воспользоваться дрелью и болтами. Через отверстия в транце крепится кронштейн и эхолотом можно пользоваться успешно. Это не так удобно, как при съемных держателях, но на качество сигнала влиять не будет.
• Эхолот сильно облегчает жизнь, но ловить рыбу вместо вас не в состоянии. Поэтому качественная приманка и хорошая снасть все равно необходима.

Установка держателя на лодку

Существует две большие группы держателей для установки прибора на плавсредство из ПВХ: заводские и самодельные. Правильный крепеж обеспечит сохранность оборудования. Заводское приспособление удобно крепится к транцу лодки.

При выборе держателя нужно учитывать особенности плавсредства, например, если оно не оснащено подставкой (скамейкой). В таком случае следует воспользоваться следующими советами установки держателя:

1. Установить пластиковый держатель на клей. Для этого следует продумать место, где будет расположено крепление, взвесить все за и против, так как сдвинуть его потом не получится. Пластиковый держатель приклеивают на любой баллон резиновой лодки или закрепляют его, но только на жесткой поверхности (подставке). В данном случае следует правильно выбрать клей, чтобы монтаж был надежным и крепление прослужило долго.
2. Выбирая крепление для эхолота к корме, следует учитывать, что во время движения или при высокой волне эхолот заливает водой.
3. Надежное соединение прибора с плавучим средством выполняют с помощью замков разных модификаций, которые имеются в продаже. Устройство простое, на его монтаж уходят считанные минуты.
4. Прибор прикрепляют к сидению с помощью винтов.
5. Можно корпус эхолота просто держать в руке как телефон, если позволяют размеры экрана.

Способы крепления

Через крепежные элементы (саморезы, болты и т.д.)

Этот способ крепления имеется несколько недостатков:

• невозможность оперативно снять и установить датчик при проходе судна по мелководью, мест с препятствиями под водой либо волочению по берегу;
• необходимость делать отверстия в транце лодки, для деревянного транца возникают дополнительные проблемы с защитой от влаги и обработкой волокон внутри отверстий, во избежание преждевременного износа и гниения древесины;
• невозможность регулировки глубины погружения датчика.

Крепление датчика эхолота с помощью кронштейна

Конструкция кронштейна может быть разнообразна:

• с регулировкой глубины погружения;
• с откидывающейся штангой (под углом к транцу, для вытаскивания датчика из воды на определенное время);
• с постоянным креплением к транцу либо временным креплением.

Кронштейн может быть заводского изготовления либо индивидуального (самостоятельного).

Кронштейн заводского исполнения, как правило, изготавливается из металлов (алюминиевые сплавы, нержавейка) и крепится к транцу с помощью механизма, напоминающего струбцину.

Кронштейны индивидуального изготовления могут быть изготовлены из металла, пластика, дерева. Кронштейн может быть установлен как стационарно, с регулируемой глубиной погружения, так и быть быстросъемным, с креплением, напоминающим струбцину.

Датчик эхолота также может быть прикреплен к транцу с помощью присоски. В этом случае датчик можно установить в любое время, в любом месте на транце. Но для такого варианта рекомендуется дополнительное крепление датчика тросиком к элементам транца или мотору.

В случае наезда на препятствие на полном ходу присоска может не удержать датчик и провод, идущий от датчика к эхолоту оборваться.

Крепление эхолота на лодку ПВХ

Непосредственно перед установкой эхолота на лодку нежно определится с местом крепления. Выбирая место для крепления нужно учитывать два фактора, первый это форма кронштейна (обычно поставляется в заводской комплектации) и особенности форм вашей лодки ПВХ. Учитывайте что датчик аксессуара должен находится в параллельной плоскости с водяной гладью и быть полностью погружен в воду. Стоит отдавать себе отчет о том, что прикрепив датчик эхолота под каким либо углом, отличным от 90 градусов, показания самого прибора могут отличатся от действительности.

Также крепление эхолота на лодку ПВХ требует от рыбака учета воздуха, которые попадает под дно, во время движения. Пузырьки воздуха, попавшие под лодку во время движения могут повлиять на датчик и его показания будут не совсем достоверными. Из-за этого нужно подобрать такое место для установки датчика, чтобы попадание воздуха на него было как можно меньшим.

Если у вас большая надувная лодка, то тут проблем возникнуть не должно, идеальным местом для крепления датчика эхолота будет корма. Но тут будет немного иная проблема, заводские кронштейны не очень прочные, и попав на препятствие вы можете сломать либо кронштейн если повезет, а если нет, то транец. Тут уж на ваш страх и риск, но я бы сразу заменил кронштейн на самодельный, надо будет написать статью о том как его сделать. Очень полезной штукой может стать механизм для отбрасывания кронштейна в случае неотложных ситуаций, я такую штуку сразу себе поставил, помогает.

Ну а для совсем отчаянных можно попробовать вклеить датчик в сам корпус лодки

ВНИМАНИЕ, делайте это только в том случае, если вы точно уверенны в том, что никак не навредите вашей надувной лодке. Такую аферу можно провернуть лишь если ваша лодка сделана из:

• ПВХ;
• Резины;
• Стеклопластика.

Для крепления эхолота внутри лодки ПВХ стоит выбрать именно то место днища, которое в любых условиях будет располагаться параллельно воде. Ну об установке я расписывать не буду, думаю у всех хватит смелости просто прорезать дырку, засунуть туда датчик и потом заклеить лодку.

Интересная штука, если у вас надувная лодка, то на ней предположительно есть липучка, вот к ней лучше всего и будет прикрепить кронштейн. Но нужно быть очень аккуратным, дабы попросту не потерять датчик, лучше всего придумать крепление понадежнее. Лучше прикрепить его к сидению лодки, в этом нам может помочь кусок металлопластиковой трубки, мы её просто выгибаем и прикручиваем к сидению. К другому концу трубки мы и крепим наш заветный датчик.

Короче вся суть крепления эхолота заключается в креплении его датчика. Ну а экран просто крепим на видное место, тут уже по вашему личному предпочтению и желанию.

Крепление эхолота

Каждый прибор комплектуется системой крепления, помимо этого подобрать крепеж можно под себя, он доступен в продаже отдельно

Но наши люди не привыкли доверять важное дело производителям, поэтому существует несколько вариантов самостоятельного изготовления

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

• Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
• Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
• Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

• Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
• Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
• Кронштейн с помощью специального болта прижимается к струбцине;
• Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.

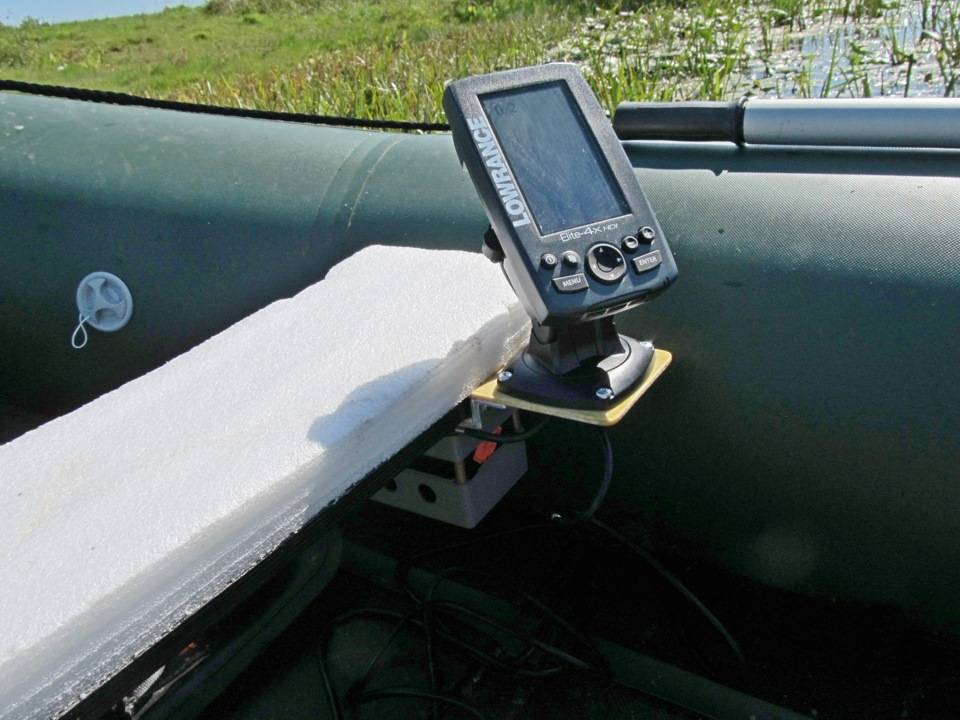

• Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

Возможность быстрого монтажа и демонтажа

Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;

Надежность крепления, корректное расположение датчика, простая корректировка.. Недостатки:

Недостатки:

сравнительно высокая цена;
жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно.

Кронштейн с помощью специального болта прижимается к струбцине

Вариант 1

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

• Обычная металлопластиковая труба около метра длиной;
• Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
• Струбцина. Легко находится в строительных магазинах;
• Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

• При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
• Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
• Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
• Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
• На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Вариант 2

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкойДругой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

• Около киля снимаются все слои на днище вплоть до внешнего;
• При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
• Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вариант 3

Вынос датчика за пределы плавательного средства. Простая инструкция:

• скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
• провод от датчика теми же средствами закрепляется на горлышке;
• экран становится на скамейке, к нему подключается провод;
• в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.
