Ледобур из бензопилы своими руками: схема. Самодельный ледобур для зимней рыбалки

Подготовительные работы перед изготовлением ледобура

Обязательно предстоит подготовить весь набор материалов и инструментов, в противном случае не удастся произвести работы. В данном примере задействована бензиновая пила, выпускаемая под маркой STIHL MS180. А вот выбирая ледобур, можно подобрать такой его диаметр, который подходит именно вам. В работе будет необходим и редуктор, который может быть позаимствован от старой дрели марки MAKITA HP2033. В процессе пригодится и фанера, толщина которой должна быть равна 20 мм, однако предпочтительнее подготовить вместо нее металлический лист. В качестве крепежа, который выступит в роли дополнительных комплектующих, можно выделить гайки, шайбы, а также болты. Ледобур из бензопилы своими руками, схема которого должна быть перед вами на протяжении всего процесса, вам не удастся изготовить, если вы не подготовите предварительно головку на 27 мм.

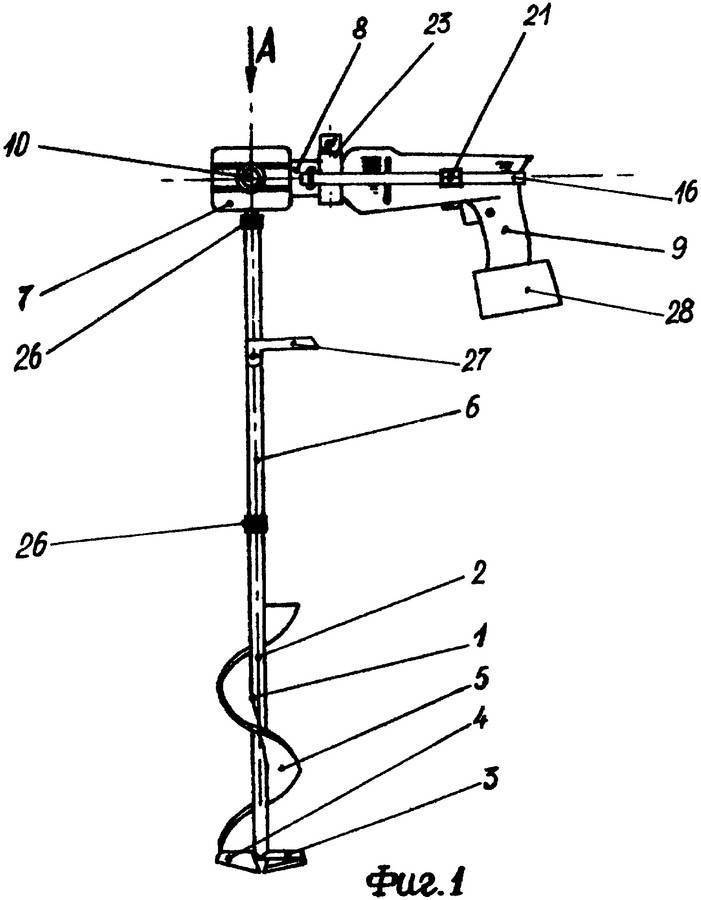

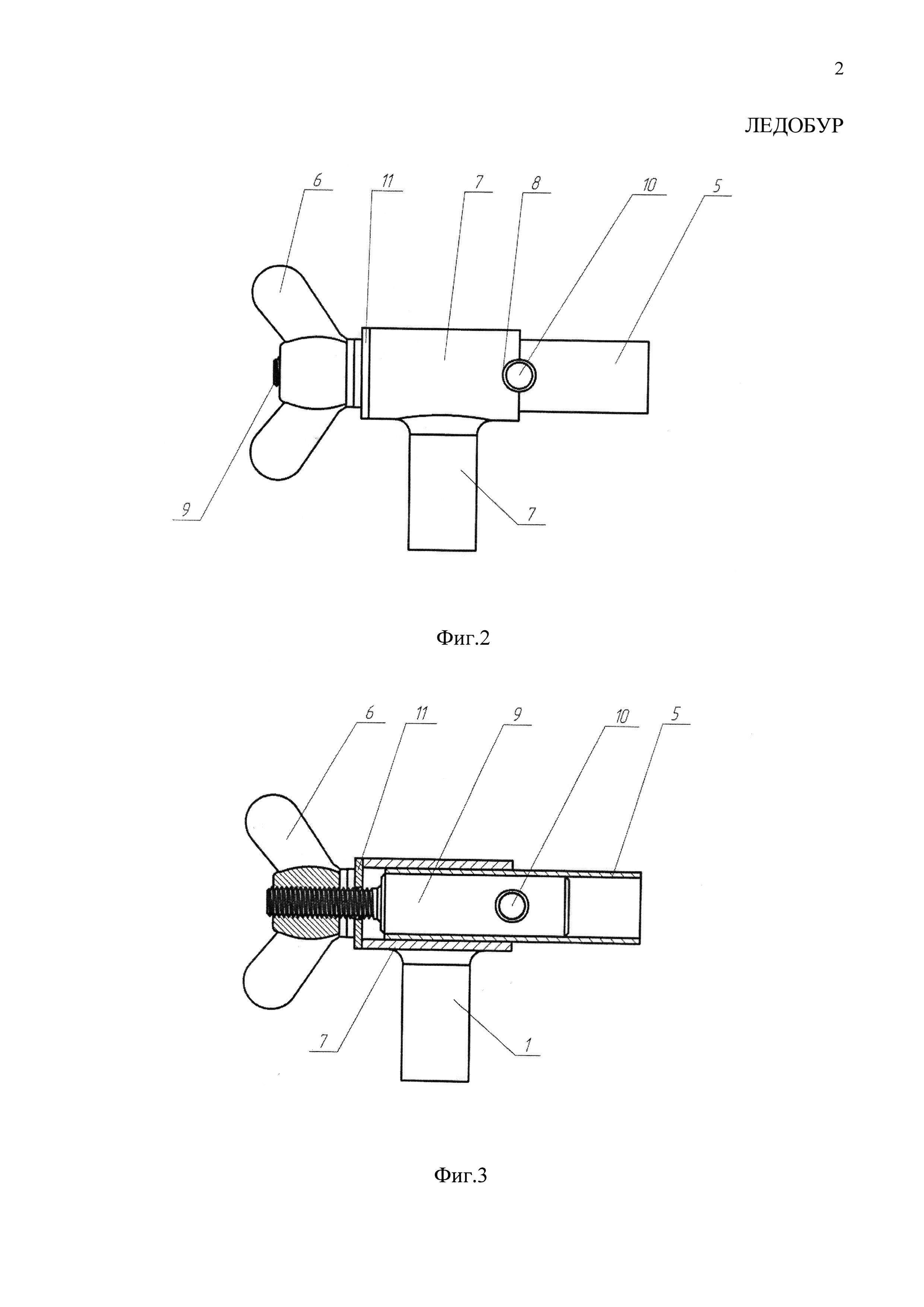

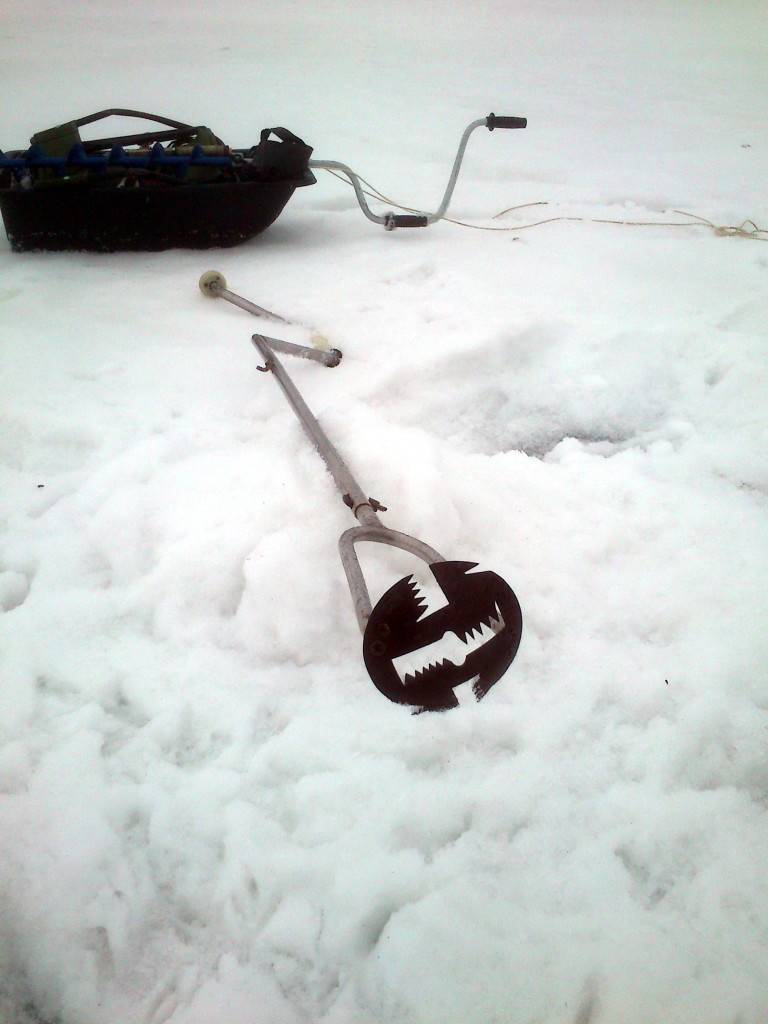

Как создать ледобур для зимней рыбалки своими руками?

Шнек представляет собой стальную трубку с навитой полосой по своей определённой спирали. Дома сделать такую деталь сложно, но представляется возможным. Почти невозможно шнек, как и остальные части ледобура, изготовить дома. Лишь образованный токарь на местном предприятии сможет это сделать.

Создание самодельного ледобура служит рыбаку не только доказательством того, что я могу всё, а ещё и приличная экономия средств. Ведь большая часть рыбаков посещает зимнюю рыбалку более трёх раз в сезон. Следовательно, приобретение дорогостоящего профессионального ледобура невыгодна.

Потому многие любители зимней ловли ломают голову, что бы такое смастерить. Но ведь не стоит забывать, что ледобур это не блесна. Лучшим выходом из положения является приобретение недорогого ледобура российской марки, с последующим его усовершенствованием.

Ледобур тонар — детище одного из самых крупных отечественных заводов по производству качественных ледобуров. Предприятие имеет множество положительных отзывов и пользуется популярностью не только в России, но и в странах ближнего зарубежья.

Правила ухода за ледобуром

Чтобы ледобур работал долго и был настоящим помощником рыболова, нужно:

После каждой рыбалки бур протирается сухой ветошью, даже если имеется защитное покрытие.
Хранится инструмент в специальном чехле из плотной ткани, в которой проделаны отверстия для вентиляции.
При установке на длительное хранение (на лето), обязательно смазать машинным маслом, особенно ножи.
Нельзя с ножей сбивать лед или снег. Это может послужить причиной их затупления.
Если бур состоит из нескольких частей, то необходимо обязательно смазать машинным маслом каждое место соединения.
Если крепление расшаталось, необходимо сразу же принять все меры для устранения шата.
Места, где имеются царапины, лучше закрасить, чтобы металлические части не начали ржаветь.
Техника сверления лунок не должна допускать неравномерного распределения нагрузки

Следует очень внимательно подходить к процессу сверления, обращая внимание на толщину льда. Чем качественнее и надежнее окажется шуруповерт, тем быстрее будут высверливаться лунки.

В связи с этим, можно сразу сказать, что изготовление ледобура данной конструкции, хотя и простой, требует особого внимания. Ведь лунки сверлить придется не кому-то, а самому. Чем легче и быстрее будет проходить сверление, тем комфортней окажется сам процесс рыбалки. Рыбалка должна быть организована таким образом, чтобы она представляла отдых и удовольствие, а не тяжелый и изнурительный труд.

Гидроним

Название Кубань далеко не единственное у реки. Их у нее насчитывается около 300! Другие местные имена реки – Къобан, Губань, Къобхан и другие. В древнегреческих летописях название значилось как Гипанис.

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

Затем можно приступать к подготовке деталей для самоделки.

В их перечень входит:

полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
цельнометаллический редуктор;
2-миллиметровый лист фанеры или листовая сталь;
болты, саморезы и другие крепежи;
цельнометаллическая трубка небольшого диаметра;
1 труба из стали, диаметр которой составляет 15 см;
1 металлическая труба, длина которой составляет 25 см;
шнек из металла;
утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

ключ-головка № 27;
ручная болгарка с диском;
шуруповерт;
электролобзик;
ручная машинка для шлифовки;
электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Что можно сделать из бензопилы: основные приспособления для бензопилы, получившие популярность

Если приобрести специальные насадки на инструмент, то установить их будет чрезвычайно просто, для этого не потребуется ничего переделывать или разбирать корпус инструмента. Все готовые приспособления рассчитаны именно для установки на бензопилу. Другим важным преимуществом приобретения именно бензопилы считается ее автономность. Это объясняется тем, что все электрические устройства требуют наличия розетки 220 В. Применяя бензопилу, получится использовать самоделки в полевых условиях, будь это дрель, ледобур или кородер.

Установленная своими руками насадка-болгарка на бензопилу позволяет эксплуатировать технику не только в качестве бензореза, но и как угловую шлифовальную машинку. Насадка связывается с устройством посредством специальной шпильки, а вращаться начинает с помощью ремня от шкива, закрепленного на вал ведущей звездочки. Таким образом, приспособление устанавливают вместо пильной шины

Важно правильно подобрать диаметр круга насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другой техники, используемой для изготовления полезного прибора

Обратите внимание! Специалисты предупреждают, что не во всех моделях возможно установить переходник, чтобы подогнать цоколи.
Кородер является одной из самых популярных насадок для бензопилы. Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев

Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе.

В основном выделяют два типа кородеров:

Барабанные. Главная область применения – снятие коры, второе название – окариватель.
Дисковые. Используются для создания разного рода углублений.

В продаже встречается несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае затупления ножей есть возможность вторичной заточки. Если ножи полностью вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в узле подшипника. Приведение в действие осуществляется за счет ременной передачи, а скорость вращения регулируется силой нажатия на ручку акселератора. Также на скорость влияет и диаметр шкива: чем он больше, тем выше скорость. Шпильки для установки насадки идут в комплекте.

Сравнение цен на готовое и самодельное решение

Изготовить оборудование своими руками или купить готовый мотобур? Такой вопрос задают себе многие. Мы решили ответить на него, сравнив примерную стоимость всех комплектующих для производства оборудования самостоятельно с готовой техникой.

Необходимо заметить, что цена бензобура колеблется широком диапазоне. Все зависит от производителя, мощности и вида используемого двигателя. Мы предлагаем ознакомиться с таблицей, в которой представлены все данные необходимые для сравнения.

Производитель	Мощность	Стоимость
FORTE	2,80 л.с.	7000 руб.
Sadko	2,80 л.с.	11000 руб.
Husqvarna	2,00 л.с.	42000 руб.
Мотобур из триммера	0,2 кВт	Примерно 1000 руб.
Бензобур из бензопилы	2,3 кВт	Примерно 3000 руб.

Таким образом, разница в цене очевидна. Примерная стоимость техники созданной своими руками основана на стоимости недорогого триммера для газона и бензопилы, так же данная цифра может колебаться в зависимости от необходимости приобретения дополнительных материалов, труб для каркаса. Тем не менее, можно существенно сэкономить средства.

Вывод напрашивается сам собой, выгоднее и интереснее соорудить технику самостоятельно, чем приобрести готовую.

В условиях приусадебного участка или проведения разовых работ лучше пройти «квест» по производству мотобура без посторонней помощи из подручных материалов. Конечно же, если требуется мощный бензобур с большим рабочим органом для работы на твердых породах грунта, тогда покупка неотвратима.

Как сделать мотобур из бензопилы в домашних условиях

Современные бензопилы оснащаются мощным, выносливым мотором. Общие характеристики инструмента позволяют работать практически при любых погодных условиях. Если добавить к этому бур, в итоге получится практичная, универсальная техника. Сделанный мотобур своими руками станет незаменимым помощником в домашнем хозяйстве.

Изготовление бензобура требует определенного набора инструментов и материалов, а также грамотно составленных расчетов. Если с последней задачей могут возникнуть проблемы, рекомендуется обратиться за консультацией к инженеру или слесарю с нужными навыками. Не стоит торопиться со сборкой приспособления. Чтобы обеспечить высокую степень безопасности при работе, необходимо все тщательно рассчитать и следовать составленному плану.

Мотобур из бензопилы

Необходимые инструменты и материалы

Для изготовления мотобура потребуются:

мощный мотор от современной бензопилы;
механический редуктор с пониженной частотой на выходном валу;
непосредственно бур;
углошлифовальная машина;
дрель;
полый металлический стержень;
аппарат для сварки.

Расчет совместимости параметров

Для успешной работы бура в будущем, необходимо правильно определить совместимость выбранного редуктора с характеристиками мотора бензопилы. Современные моторы отличаются хорошей мощностью, а значит создают большое число оборотов в минуту. Если бур будет все время вращаться с такой скоростью, мощности конструкции не хватит, и она попросту выйдет из строя. К тому же, при изготовлении лунок смысла в такой интенсивной работе мотора нет.

Чтобы подобрать подходящий редуктор шнека, стоит обратиться к специалисту. Правильно произведенные расчеты минимизируют риск травм в будущем и в целом оптимизируют работу. В отдельных случаях допускается изготовление редуктора своими руками, но испытанная конструкция является более надежной. При изготовлении мотобура своими руками из бензопилы экономия на данном этапе нецелесообразна.

Принципы сборки бура

Сборка мотобура

Сборка мотобура из бензопилы начинается с изготовления прочного корпуса. Для этого необходимо отмерить кусок полого металлического стержня длиной 160 см. Чтобы согнуть трубу в прямоугольник с размерами 35 на 45 см, следует сделать глубокие поперечные надрезы. Если расточить надрезы болгаркой, добиться прямого угла будет проще. Теперь все углы и соединения необходимо зафиксировать сварочным аппаратом.

После чего нужно сделать еще одну подобную рамку, но меньшего размера — всего 10 на 10 см. Изготовленные детали соединяются между собой так, чтобы между ними осталось не менее 30 см. Для сборки бура используются трубки одинаковой величины, соединяющие угол одной рамки с углом другой. Обе рамки не должны остаться в одной плоскости. В итоге должна получится своеобразная пирамида, внутри которой и нужно расположить редуктор.

Фиксация мотора

Чтобы пила и дальше могла выполнять свою функцию, необходимо продумать бур со съемным мотором. Возможности будут ограничены, если мотор установить стационарно. Чтобы без проблем его снимать, следует подготовить отверстие, по размерам идентичное мотору. Должна быть создана прижимная рамка с высокой степенью надежности и минимумом креплений — не более пары-тройки гаек. Все размеры зависят от конкретной модели выбранной бензопилы и особенностей мотора.

Двигатель мотобура

Основные виды инструментов

Сегодня широко используется несколько основных видов инструментов для бурения. От выбора конкретного варианта напрямую зависит скорость выполнения работы и ее конечная стоимость. Самым простым инструментом считается обыкновенная лопата. С нее-то и стоит начать рассмотрение данной темы.

Диаметр садового бура необходимо подбирать в точном соответствии с параметрами бетонных столбов.

Лопата, скорее, предназначена не для бурения отверстий, а для копания. Здесь речь идет о самом дешевом методе, но и самом низкопроизводительном. Для рытья может понадобиться несколько дней. При этом сделать одинаковые по глубине ямы вряд ли получится. Так как отверстия должны быть узкими, то здесь придется сильно постараться, чтобы достигнуть требуемого результата.

О лопате можно говорить только в том случае, если будут монтироваться не бетонные столбы под основание, а производиться кирпичная кладка. Здесь уместно рыть глубокие и широкие ямы. С этой задачей обычная лопата справится идеально. Разумеется, данный процесс отнимет много времени и сил, но все же как вариант его можно применить на практике.

Садовый бур является полноценным средством для бурения отверстий под столбы.
Это приспособление нашло свое применение в частном строительстве. Оно стоит дороже, чем лопата, да и весит значительно больше, но при этом производительность в несколько раз возрастает. Чаще всего садовый бур состоит из трех основных элементов: самого бура со шнеком, рукоятки и удлинителя. Весит такое оборудование около 10 кг. При этом бур позволяет делать в земле ямы, глубина которых может достигать 2 метров. Диаметр у инструмента тоже может быть самым разнообразным. Нужно подбирать его в соответствии с параметрами бетонных столбов.

Мотобур обладает максимальной производительностью позволяя без труда проделать в земле яму глубиной до 3 м.

При покупке садового бура обязательно нужно обратить внимание на заточку шнека. Многие производители упускают этот процесс

Если бур будет плохо заточен, то работы с его помощью можно будет проводить только на песчаных и черноземных грунтах. Известняк или глину он не возьмет. Бур можно заточить и самостоятельно. Для этого используется болгарка или напильник.

Помимо этого, для бурения ям под столбы можно использовать мотобур. В настоящее время такой агрегат можно приобрести в любом специализированном магазине. Стоит он, разумеется, немало, но и производительность при этом имеет максимальную. Он подойдет для использования как в частном секторе, так и при строительстве небольших многоквартирных домов. Метод бурения с помощью подобного оборудования самый быстрый. Однако помимо стоимости самого инструмента, придется вкладывать денежные средства и в топливо для его запуска.

Конструкция такого инструмента максимально простая. Мотобур состоит из бура со шнеком и двигателя. Двигатель в данном случае может быть не только дизельный или бензиновый, но и электрический. С помощью такого инструмента без труда можно проделать яму в земле глубиной до трех метров. При этом времени на данную операцию будет затрачено по минимуму. Отличное решение проблем с бурением под фундамент.

Для повышения производительности бура необходимо заточить грани шнека с помощью болгарки или напильника.

Преимуществом использования бензинового двигателя является тот факт, что подобные буры используются в тех местах, где нет доступа к электричеству. Очень часто строительные площадки не подключены к источнику электроэнергии. Это, разумеется, когда речь идет о частном строительстве. В других случаях лучше использовать электроинструмент. Он более надежен и долговечен. Любой электрический двигатель без особых проблем можно отремонтировать в частных мастерских разного рода.

Есть и недостатки у мотобура. Самый главный из них заключается в его высоком уровне шума. Иногда этот показатель зашкаливает за все предельно допустимые нормы. Стоит также отметить высокую стоимость электричества и бензина, которыми и питается подобное оборудование.

Как известно, бурение земли, точнее сказать ям в грунте, зачастую является необходимым начальным этапом различных строительных работ на участке.

Данный процесс происходит с применением не только необходимой , но и посредством грамотно подобранных специалистов, квалифицирующихся на том или ином виде работ. Но сейчас мы затронем такую актуальную тему, как процесс бурения для столбов ям.

Как сделать ледобур из бензопилы своими руками?

Весь процесс сборки бурового оборудования состоит из нескольких этапов. От их последовательности напрямую зависит работоспособность приспособления и его эффективность во время активной эксплуатации на участке или озере.

Выбор и установка редуктора

Бур из бензопилы не сможет нормально работать без редуктора. Во время выбора этого узла нужно быть максимально внимательным, так как существует большой риск установки неподходящего элемента. Дело в том, что силовой агрегат хозяйственной бензопилы обладает сравнительно большой изначальной мощностью. Он непрерывно работает на высоких оборотах, в том числе и на холостых оборотах. Соответственно, если самодельный ямобур из бензопилы будет вращаться на скорости, равноценной скорости вращения коленвала, то работать с ним будет невозможно. В то же время, при передаче редуктора на выходной вал слишком низких оборотов, эксплуатация оборудования не принесет вообще никаких результатов.

Редуктор на бензопилу для бура должен обладать определенным передаточным числом. Чаще всего в конструкции самодельных буров из бензопил оно составляет 16. Этими показателями обладает редуктор от дрели. Он небольшой и его достаточно просто установить в корпус бензопилы. Бур, оборудованный таким редуктором, будет вращать рабочий орган на скорости примерно 15–25 об/мин.

Сборка корпуса

Чтобы защитить самодельный мотобур из бензопилы от грязи и влаги, его нужно укомплектовать защитным корпусом. Он должен быть максимально стойким к вибрации и сопротивлению, которое образуется во время проделки лунок в твердой почве.

Порядок работ выглядит таким образом:

Вначале оператор должен отмерить кусок от металлической трубы. В результате он должен составлять длину периметра опорной рамы – около 160 см;
Затем на трубе потребуется сделать небольшие надрезы. Их величина должна составлять примерно 1,3 от общего радиуса трубы. По оставленным надрезам изготовитель сможет сориентироваться, в каких местах потребуется сгибать трубу в дальнейшем. Чтобы согнуть трубу для рамы было легче, потребуется проделать дополнительные надрезы – по 4–6 штук с шагом 5 мм друг от друга. Чтобы во время сгиба металлической комплектующей получить идеально ровные прямые углы, подготовленные надрезы потребуется аккуратно сточить болгаркой;
В конце все соединения и углы потребуется заварить.

По тому же принципу оператор должен сделать еще одну раму. Затем обе части несущей конструкции необходимо неподвижно соединить между собой при помощи сварки. В результате конечная дистанция между горизонтальными плоскостями рам должна составить не менее 1/3 метра. Для большей надежности в углах рам потребуется установить куски металлических труб и распорки.

Готовую несущую конструкцию в виде усеченной 4-угольной пирамиды нужно покрыть грунтовкой и несколькими слоями краски. Она защитит остов от ржавчины и грязи. Внутри рамы нужно неподвижно установить редуктор.

Выбор способа крепления двигателя от бензопилы

Бур для земли из бензопилы изначально работает на основе крутящего момента, создаваемого силовым агрегатом

В процессе сборки мотобура важно заранее определить, каким способом крепить мотор в общую конструкцию приспособления

Несъемный способ монтажа заключается в том, что в дальнейшем оператор не сможет воспользоваться двигателем для его обратной установки на цепную пилу. Этот вариант подходит для тех, у кого в хозяйстве есть 2 и больше бензопил, и одной из них можно «пожертвовать» для изготовления бура.

Второй способ – более популярен. Он заключается в изготовлении крепления для съемного монтажа силового агрегата. Для этого в несущей раме бура для рыбалки потребуется проделать одно большое сквозное отверстие, которое потребуется для установки мотора. Размеры отверстия должны соответствовать габаритам силового агрегата.

В дальнейшем мотор будет крепиться при помощи 2–4 винтов. Они должны выдерживать сильную вибрацию, не ослабляя фиксации двигателя.

Установка рабочего органа

Самодельный ледобур из бензопилы должен комплектоваться прочным рабочим узлом, который будет отвечать за проделку лунок во льду и грунте. Для надежной фиксации бура потребуется металлическая труба, при помощи которой удастся соединить редуктор и рабочий орган оборудования. Преимущество этой компоновки заключается в том, что оператор всегда сможет заменить бурильную насадку другой, большего или меньшего размера.

Кроме трубы, для установки бура к металлическому остову потребуется приварить 2 кольца. В дальнейшем они должны монтироваться поверх вертикальной трубы так, чтобы между деталями не было зазоров.

Самодельный бензобур для рыбалки ледобур своими руками
