Мореходные качества
Моторная лодка «МКМ»
допускается производителем к эксплуатации при высоте волны не более 25 см, что сильно сужает места ее плавания. При этом рекомендованным мотором для этой лодки является 12-18 сильный двигатель, при котором лодка ведет себя предсказуемо и более-менее безопасно. Многие сходятся на том, что конструкция лодки оказалась неудачной в силу ее невысоких мореходных качеств. При этом для эксплуатации в малых реках, прудах и озерах «МКМ»
вполне пригодна, как судно для коротких выездов и стояночной рыбалки.
Моторные лодки являются наиболее распространенным средством передвижения по небольшим водоемам, а также по прибрежным районам морей и океанов. Удобность этого вида транспорта заключается в том, что само средство передвижения является сравнительно недорогим, и, кроме того, не требует больших расходов на топливо или комплектующие. Лодка свободно может доставить несколько человек в нужное место в самые сжатые сроки, а ее управлением может овладеть даже ребенок. Наиболее часто такой транспорт используется для морских прогулок, патрулирования территории, а также для рыбалки.
Лодка «МКМ» является одним из наиболее ярких представителей этой категории транспорта. Все дело в том, что она успешно сочетает в себе несколько очень ценных технических качеств, являющихся востребованными среди отечественных клиентов. Стоит отметить, что сегодня на рынке можно найти большое количество бракованной или поддельной продукции. Так что покупать стоит только те лодки, что прошли сертификацию, а еще лучше – обращаться к фирменным реализаторам этой продукции.
Мореходные качества лодки «МКМ»
Использование моторной лодки «МКМ» существенно ограничивается высотой волны на водной поверхности. Если этот показатель превышает 30 сантиметров, это значит, что эксплуатация не рекомендуется, так как это может быть небезопасно. Само собой, это сужает диапазон случаев и ситуаций, когда на этой лодке можно выйти в море, или поплавать по широкой реке или большому озеру.
Кроме того, если будет хоть немного превышен показатель нужного количества лошадиных сил, лодка может начать вести себя совершенно неадекватно, и при этом существенно снизятся все показатели безопасности. Именно поэтому основная сфера эксплуатации техники такого рода – это кратковременные прогулки по прибрежной зоне и небольшим водоемам, а также стояночная рыбалка в этих самых небольших водоемах. Кроме того, она прекрасно себя показала на малых реках.
Лодка МКМ — детище ярославских конструкторов. Она была разработана для тихой рыбалки на спокойной реке или озере. Одно из редких судов в своем классе, на которых можно закидывать снасти с носовой палубы. Создатели увеличили вместимость, дали возможность устанавливать моторы до 25 л.с.
Основные преимущества — прочность, надежность, вместительность. Требовать от нее высоких скоростей не приходится, так как это скорее бомбардировщик, нежели истребитель. Умеет шустро ходить под слабосильными двс, не любит высокой ряби. При этом обладает ровным спокойным нравом.
Достоинства
- Остойчивость на спокойной воде
- Вместимость
- Долговечность, прочность
- Наличие реданов
- Запас плавучести
Боевое применение комплекса
Разработчики ЗРК активно применяют опыт, полученный во время применения «Торов» в вооруженном конфликте на просторах Сирии. Так, во время обороны авиационной базы «Хмеймим», комплекс сумел поразить больше шести десятков воздушной вражеской техники. Успешным оказалось и взаимодействие «Торов» с РПК серии «Панцирь-С» и дальнобойным вооружением типа С-400.
Зенитно-ракетные комплексы типа «Тор», по заверениям разработчиков, являются «командными игроками». Успешное применение этой эффективной техники во многом зависит от оперативности и достоверности информационных данных, передаваемых между всеми участниками противовоздушной защитной «команды». Для боевого применения в составе систем эшелонированных ПВО необходимо очень тщательно проводить расчеты каждого звена, достигая этого улучшением средств технического сопряжения и эффективными учениями операторов зенитно-ракетных комплексов.
Описание
Выпуск этой модели начался в 60-х годах прошлого столетия. В качестве образца служила лодка МК29, от которой было взято немало различных деталей и особенностей. Толчком к изготовлению послужило устаревание лодок модели «Казанка», по причине того, что на их борту нельзя было разместить двигатель большей мощности, чем 12 л.с.
Несмотря на все технические усовершенствования, переход на более мощный мотор принес свои трудности. Одним из них является перемещение по не спокойной водной поверхности. Не рекомендуется использовать лодку МКМ при сильном волнении воды, потому как после ударов волн в носовую часть, вода будет заливаться в кокпит. В результате этого пассажиры окажутся в не самых комфортных условиях.
Корпус
Основа судна состоит из дюралюминия. Максимальная толщина не превышает 1 мм. Крепления корпуса исполнены в виде заклепок. Днище тоже не лишено недостатков, потому как имеет плохую килеватость, всего 2Со, что в свою очередь отражается на ее устойчивости. Скулы лодки расположены очень низко и это лишает ее защищенности от брызг. Находятся, конечно, умельцы, которые решают эту проблему самостоятельно, путем наращивания дополнительных заборников.
Мореходные качества
Движение лодки МКМ ограничивают высокие волны на поверхности воды. Но если показатели высоты не превышают 30-ти сантиметров, то волны вполне преодолимы транспортом и не представляют особых проблем. Такое ограничение сокращает количество дней в году, в которые есть возможность выйти на воду.
Именно эти показатели ограничивают использование данного судна. Но если применять ее в небольших водоемах, в около прибрежных зонах или во время стояночной рыбалки, то лодка МКМ может не плохо послужить. К тому же она хорошо ведет себя на небольших речушках.
Дайвинг на Волге. Поднял алюминиевую лодку МКМ. diving
Мореходные качества лодки «МКМ»
Использование моторной лодки «МКМ» существенно ограничивается высотой волны на водной поверхности. Если этот показатель превышает 30 сантиметров, это значит, что эксплуатация не рекомендуется, так как это может быть небезопасно. Само собой, это сужает диапазон случаев и ситуаций, когда на этой лодке можно выйти в море, или поплавать по широкой реке или большому озеру.
Кроме того, если будет хоть немного превышен показатель нужного количества лошадиных сил, лодка может начать вести себя совершенно неадекватно, и при этом существенно снизятся все показатели безопасности. Именно поэтому основная сфера эксплуатации техники такого рода – это кратковременные прогулки по прибрежной зоне и небольшим водоемам, а также стояночная рыбалка в этих самых небольших водоемах. Кроме того, она прекрасно себя показала на малых реках.
Выпуск дюралевой мотолодки «МКМ», спроектированной Ярославским судостроительным заводом, был начат в 1968 г. на нескольких судостроительных заводах. Благодаря более высокой остойчивости, прочности корпуса и высоте надводного борта эта лодка должна была заменить мотолодку типа «Казанка», оказавшуюся недостаточно безопасной при установке подвесных моторов мощностью свыше 12 л.с. В то же время конструкция корпуса и оборудование лодки были выполнены аналогичными «Казанке» – единственному в то время эталону промышленной мотолодки из легких сплавов, выпускаемой в СССР. Прототипом для теоретического чертежа послужила мото-
лодка «МК-29», имеющая плоско-килеватые обводы днища с малой килеватостью и небольшим завалом бортов внутрь у транца.
Корпус – клепаной конструкции из дюралюминия Д16АТ, детали набора – штампованные из алюминиево-магниевого сплава АМг5М и дюралюминиевых профилей. Толщина обшивки днища и палубы – 1 мм. Система набора – смешанная с шестью шпангоутами и продольными стрингерами по днищу. Форпик и моторный отсек отделены от кокпита водонепроницаемыми переборками. На стоянке в моторный отсек может быть уложен подвесной мотор и отсек закрыт сверху металлическими крышками. Форпик объемом 168 л вместе с 90-литровым герметичным ящиком под кормовой банкой обеспечивает непотопляемость лодки.
Лодка оборудована тремя поперечными банками, ветровым стеклом, деревянными реечными сланями. Два носовых сиденья снабжены откидывающимися спинками. Под палубой в носу оборудован небольшой багажник с запираемой на замок крышкой в переборке.
Эксплуатация лодки допускается при высоте волны до 0,25 м и удалении от берега до 1000 м. При плавании на волнении лодка сильно забрызгивается вследствие малой килеватости днища, низкого расположения скулы в носовой части и отсутствия скуловых брызгоотбойников. Из-за имеющегося отгиба днища вниз у транца “МКМ” зарывается в волну и имеет тенденцию к опрокидыванию через скулу. Для устранения этих недостатков консультантами журнала “Катера и Яхты” была рекомендована установка скуловых брызгоотбойников и поперечного редана.
Завод предпринимал попытки организовать выпуск рубок для мотолодкм “МКМ”, однако дальше опытных образцов дело не пошло.
| Основные данные мотолодки «МКМ» | |
|---|---|
| Длина наибольшая, м | 4,10 |
| Ширина наибольшая, м | 1,52 |
| Высота борта на миделе, м | 0,57 |
| Угол килеватости днища на транце | 2° |
| Масса с оборудованием и снабжением, кг | 150 |
| Грузоподъемность, кг | 400 |
| Пассажировместимость, чел. | 4 |
| Допустимая мощность ПМ, л. с. | 25 |
| Скорость под мотором 25 л. с. с полной нагрузкой, км/ч | 32 |
Выпуск дюралевой мотолодки «МКМ»
, спроектированной Ярославским судостроительным заводом, был начат в 1968 г. на нескольких судостроительных заводах. Благодаря более высокой остойчивости, прочности корпуса и высоте надводного борта эта лодка должна была заменить мотолодку типа «Казанка», оказавшуюся недостаточно безопасной при установке подвесных моторов мощностью свыше 12 л. с. В то же время конструкция корпуса и оборудование лодки были выполнены аналогичными «Казанке» – единственному в то время эталону промышленной мотолодки из легких сплавов, выпускаемой в СССР. Прототипом для теоретического чертежа послужила мотолодка «МК-29», имеющая плоско-килеватые обводы днища с малой килеватостью и небольшим завалом бортов внутрь у транца.
Технические характеристики в цифрах
- Габаритные размеры: длина – 155 см, ширина – 73 см, высота – 130 см.
- Дорожный просвет – 12 см.
- Ширина обработки 4х рядными штатными фрезами – 73 см. (полосу можно расширить до 90 и 105 см, с дополнительным набором фрез, который приобретается отдельно).
- Диаметр фрез – 36 см.
- Глубина обработки фрезами – до 30-ти см.
- Вес мотоблока – 67 кг (сухая масса).
- Скорость движения мотоблока вперёд – 3,5 км/ч на 1-й передаче и 7,8 км/ч на 2-й передаче; назад – 2,5 км/ч.
- Ёмкость топливного бака – 3,6 л.
- Размер пневматических шин – 4.00-8 либо 4,00-10.
- Ширина колеи – 38 см.
- Радиус поворота – 1,3 м.
- Допускаемый угол поперечной устойчивости – 15 градусов.
- Угол продольного наклона – 15 градусов.
Перед полноценным использованием мотоблок необходимо обкатать. Имеется в виду, первые 10 часов работать на нём без серьёзных нагрузок, на средней мощности. В целом, первые 20 часов эксплуатации мотоблока «Пахарь МКМ-3» являются периодом приработки деталей двигателя и трансмиссии, и поэтому перегрузка МКМ-3 в этот период не допустима. Культивацию почвы в период обкатки необходимо производить на глубину не более 12-ти сантиметров за один проход культиваторами, без дополнительных секций.
Лодка МКМ: технические характеристики
Данное плавсредство не блещет особыми или выдающимися показателями. Ниже приведены основные параметры судна:
- длина/ширина/высота по максимуму – 4100/1520/570 миллиметров;
- показатель угла килеватости в донной части – два градуса;
- максимальная мощность – 25 конских сил;
- вес лодки МКМ с оснасткой – 150 килограмм;
- грузоподъемность – 0,4 тонны;
- вместимость пассажиров- 4 человека;
- предельная скорость с нагрузкой – 35 километров в час.
Эксплуатация рассматриваемого судна допускается при высоте волны не более 250 миллиметров, что существенно ограничивает места его использования. Оптимальным силовым агрегатом является мотор мощностью от 12 до 18 лошадиных сил. Большинство пользователей и специалистов сходятся во мнении, что размеры лодки МКМ в сочетании с низким мореходным показателем делают ее конструкцию крайне неудачной. Однако для стояночной рыбалки и прогулок на малые расстояния судно вполне пригодно.
9 Wyatboat-470 П
Перед нами самый компактный катер средней вместимости. Это именно катер, так как номинально он позволяет устанавливать двигатель мощностью до 60 лошадиных сил, что для такого малыша очень и очень много. Документально лодка принимает на борт до пяти человек, при этом максимальная ее грузоподъемность всего 400 килограмм. Правда, как пишут в отзывах пользователи данной модели, пять человек – это слегка завышенная характеристика, так как о комфортном размещении при такой загрузке можно забыть.
В принципе, это лодка для рыбалки вдвоем, максимум втроем. Зато у нее очень большой багажный отсек, который позволит разместить все необходимое оборудование для рыбалки. Также следует отметить, что модель часто попадает в различные ТОПы благодаря своему качеству и легкости. Несмотря на внушительную переднюю часть, весит она всего 300 килограмм. Это стало возможным благодаря совмещению металла и пластика. Днище и корпус здесь алюминиевые, а верхняя часть и надстройка изготовлены из прочного пластика.
Внешний вид и особенности конструкции
Катер выполнен из дюралюминия Д 16АТ при помощи клепки, состоит из 6 шпангоутов, удерживающих стрингеры. Остроскулые глиссирующие обводы вместе с высоко поднятой скулой смягчают удары днища на ряби. Чтобы уменьшить сопротивление, оказываемое заклепками, подобраны метизы с бочкообразной головкой. Между шестым шпангоутом и транцем кормовой отсек закрыт сверху сдвигающимися крышками, закрывается на замок. Он предназначен для хранения ПМ и отделен от кокпита гидроскопичной перегородкой. Для крепежа ПМ имеется вырез. На флорах первого и второго шпангоутов есть выпуклости для более плотного прилегания обшивки.
Запас плавучести распределен на два воздушных герметичных отсека: в корме (90 л) и на носу (168 л). Между носовыми шпангоутами находится багажник с запирающейся на замок крышкой в переборке. Дно и палуба имеют толщину 1,5 мм, а боковых стенок 1 мм.Для лодки МКМ стационарное ветровое стекло оказалось неудобным, потому что во время рыбалки мешало проходить под нависающими ветвями деревьев, низкими мостами. Поэтому было решено сделать его съемным. Крепеж осуществлялся на 20 винтах. Как и хотели разработчики, характеристики лодки МКМ отлично подходят для рыбалки на тихой ряби, семейных прогулок.
https://www.youtube.com/watch?v=TIYdHYgODKYVideo can’t be loaded: Лодка МКМ (https://www.youtube.com/watch?v=TIYdHYgODKY)
Описание и технические характеристики
Моторная лодка МКМ имеет следующие эксплуатационные параметры:
- длину – 4,2м;
- ширину – 1,5м;
- высоту борта – 0,45-0,58м (на транце и миделе);
- килеватость — 20-70 (на миделе и транце);
- полную массу – 150 кг;
- вместимость пассажиров – 4 чел.
На борту допустима перевозка груза весом до 400 кг, мощность двигателя не должна превышать 25л.с.
Внешний вид
Острые обводы корпуса позволяют катеру легко переходить в режим глиссирования и смягчают силу ударов о воду. Жестко зафиксированное лобовое стекло может задевать за опущенные в воду ветви деревьев, мешать проходу под навесными мостами, создавать другие помехи во время охоты или рыбалки.
Эксплуатация лодки допустима при высоте волны, не превышающей 30 см. При выходе в морские заливы и другие обширные водяные пространства не рекомендуется удаляться от береговой линии дальше 1000м.
Особенности конструкции
Корпус лодки собран из дюралюминиевых элементов, соединенных при помощи клепки. Головкам крепежа придана обтекаемая форма для снижения сопротивления при движении. Толщина металла на палубе и днище составляет 1,5 мм, на бортах – 1 мм. Герметичная переборка разделяет кокпит и отсек для размещения двигателя, при необходимости закрывающийся на замок. Для крепления подвесного мотора предусмотрен специальный вырез.
Непотопляемость обеспечивается обустроенными в передней и задней части судна герметизированными секциями объемом 90 и 168л. Сухое багажное отделение, расположенное в пространстве между шпангоутами на носу лодки и под палубой оборудовано запорным механизмом. Пара сидений спереди снабжена механизмом для откидывания спинок, сзади находятся поперечные расположенные банки.
Схематичное изображение лодки показано на следующем чертеже:
Таблица скоростей лодки МКМ
Скорость движения катера с некоторыми видами моторов показана в следующей таблице:
Управление лодкой на высоких скоростях требует опыта и умения, поэтому не стоит двигаться быстрее 35 км/ч. С мотором мощностью в 25л.с. катер выходит в режим глиссирования даже с грузом в 400 кг. Установка более мощного двигателя приводит к растрескиванию транца, не рассчитанного на такие нагрузки.
Обитаемость
Для снижения стоимости катера тент из комплектации убрали, а зря. Вода, перекатываясь через нос и ветровое стекло, заливает кокпит. Если удается избежать такой ситуации, все равно водитель у румпеля получает свою порцию брызг. Поэтому при приобретении данного плавсредства желательно приобрести либо пошить тент. Астраханка устойчива, однако посадка пассажиров при отсутствии пирса затруднена, так как им приходится проходить с палубы через ветровое стекло с деревянными сидениями банок. Легко поскользнуться, получить травму. Это лечится путем установки калитки на ветрозащиту.
Жилое пространство просторное. Сняв банки, можно втроем ночевать в спальниках. Однако стоит помнить о том, что Харьковчанка не любит гребней более 25 см. Если для водоема характерна быстрая смена погоды, лучше не рисковать. Для рыбалки Астраханки очень удобны, потому что внутри достаточно места, просторно. Нет элементов, за которые цепляются снасти. Можно опираться на борт без опасения оверкиля. При большом улове это незаменимое качество.
Два вместительных рундука обеспечивают защиту багажа от влаги. Так как они запираются, при транспортировке на прицепе можно судно не разгружать. Это сокращает время спуска, доставки в гараж после отдыха. Причем багажники вместительные, позволяют взять с собой все необходимые снасти ,средства индивидуальной защиты и т.д. без потери полезного пространства на кокпите. Два носовых сиденья снабжены откидывающимися спинками. Это удобно во время рыбалки, потому что пассажиры могут быстро разворачиваться и управлять снастями. Очищать винт от водорослей сложно из-за того, что кормовой воздушный отсек имеет недостаточный объем, корма проседает при попытке дотянуться до лопастей.
Характеристики лодки «Казанка-М»
Моторная лодка «Казанка» была продолжительное время (с 1955 по 1978 года) единственной мотолодкой, которая выпускалась массово в торговую сеть. На момент завершения производства, было продано свыше 200 тысяч экземпляров. Основными недостатками, которые послужили причиной для снятия «Казанки» с производства, являлись малая остойчивость, неверное распределение отсеков, которые обеспечивали судну непотопляемость, а также отсутствие рецесса. Кроме того, при глиссировании на волнении с высотой волны более 30 см, мотолодка испытывала значительные перегрузки, возникавшие на плоском днище. Данные изъяны стали наиболее ощутимы после распространения ПЛМ «Вихрь» мощностью 20-25 лошадиных сил, под которыми «Казанки» нередко опрокидывались, а их корпус терял герметичность. Также стык обшивки днища и бортов был сделан без формирования брызгоотбойника, потому данная модель значительно забрызгивалась в ветреную погоду. К тому же конструкция мотолодки «Казанка» не имела подмоторной ниши, что нередко приводило к заливанию водой. А попытки эксплуатации этого плавсредства в открытых водоемах, например, в море, часто приводили к несчастным случаям. Тем не менее, модель имела и ряд достоинств, к которым можно отнести простоту ее устройства и оборудования, что наделяло ее относительно невысокой стоимостью и неприхотливостью в использовании. Важным качествами мотолодки «Казанка» являются низкая осадка и свободный выход на глиссирование даже при значительной загрузке и при маломощном моторе. В настоящий момент можно считать возможным эксплуатацию старой модели «Казанка» (без обустройства бортовых наделок) с ПЛМ мощностью до 15 лошадиных сил. Однако, несмотря на вышеперечисленные минусы, мотолодка «Казанка» обладает своей «изюминкой», поэтому пользуется особой популярностью на небольших реках. Как правило, доработка, которую выполняют владельцы лодки, в основном касается повышения ее качества мореходности (монтаж фальшборта в корме или наделок-булей), а также комфортабельности судна (обустройство полурубок, установка современного оборудования). Кроме того, существует немало модификаций «Казанок» с установленными водометными установками и так далее. Мотолодка «Казанка-М» отличается от предшественницы бортовыми булями, которые приклепаны в корме. Були обладают герметичностью и объемом 52 литра, при этом увеличивают суммарную ширину мотолодки на 4 см и обеспечивают непотопляемость судну, поскольку являются дополнительными отсеками. Були, как правило, на большинстве моделей заполнялись пенополистиролом. Изготовление корпуса мотолодка «Казанка-М» осуществляется с использование дюралюминия клепаной конструкции, при этом сочетается с системой набора, который состоит из продольных ребер жесткости, а также двух переборок и шпангоутов. Обшивка днища равна 1,6 мм, толщина палубы и бортов — 1мм. Герметичность отсека непотопляемости обеспечивает водонепроницаемая переборка форпика. Вторая переборка является запираемой и служит в качестве багажника для вещей и снаряжения. В комплектацию моторной лодки «Казанка-М» входило ветровое стекло и жесткие сиденья со спинками, а также веслами с уключинами. Кроме того, отдельные модификации мотолодки дополнительно комплектовались дистанционными органами управления мотором и тентом. Эксплуатация моторной лодки «Казанка-М» допускает полутора километровое удаление от берега и волнение, не превышающее 2-х баллов. Предельная скорость под мотором «Вихрь» приблизительно равна 40 км/ч, с максимальной загрузкой — 30 км/ч.
Способы модернизации ярославки своими руками
Если приложить немного усилий и терпения, то исправить заводские недоработки можно и в домашних условиях. Рассмотрим основные из них.
Устраняем отгиб донной части лодки
Последовательность этапов следующая:
- Расформируем борты по скулам, заклепочные швы на днище, стрингеры с килем. Делаем это по направлению от транца к второму шпангауту, что на корме.
- Выполняем обрезку нижнего края транца на 8 мм и 3 мм перегородки моторного блока.
- В такой же способ сокращаем кромки пластин на борту.
- Стрингеры нужно установить на новое днище, приклепать на место недостающей части транца.
- Конструкция собирается с помощью болтового крепления. Вплотную прижимаются листы обшивки.
- При этом следует осуществлять контроль над обводами днища металлической линейкой. Если такой не найдется, подойдет и рейка длиной 1,5 м.
- Гнезда под заклепку расширяются до 4,2 мм в диаметре. В них укладывается уплотнительная лента. Швы заделывается новыми заклепками.
- По размерам подгоняются профиль киля, скуловые угольники.
Крепеж поперечного редана
В качестве материала рекомендуется лист дюрали толщиной до 1,5 мм. С помощью деревянного молотка деталям придается вогнутая форма. Листы обрабатываются грунтовкой, красятся. Поддерживающие планки лучше сделать из дуба, акации или других твердых пород.
Важно обеспечить плотное прилегание редана к обшивке, в частности его носовой кромки. Крепится редан винтами из нержавейки либо оцинковки. Усиливают места крепежа эпоксидным клеем, предварительно смешав его с отвердителем
Усиливают места крепежа эпоксидным клеем, предварительно смешав его с отвердителем
Крепится редан винтами из нержавейки либо оцинковки. Усиливают места крепежа эпоксидным клеем, предварительно смешав его с отвердителем.
Транцевые плиты
Можно изготовить в дополнение к редану. Они позволят регулировать величину угла. Благодаря чему корректируется нагрузка между реданом и плитами и достигается оптимальный дифферент.
Скуловые отбойники
Станут защитой от брызг воды. Основой могут стать легкие сплавы металлов, из которых вырезается полоса. На корпусе монтируется дюралевым уголком. Крепятся на обоих бортах под углом 100 и в 2 м от фортштевня.
Лодки Бестер
Компоновка лодки
Лодка «Москва-2» имеет автомобильную компоновку с функциональным разделением на форпик, скрытый короткой передней палубой, каюту, выполненную из алюминиево-магниевого сплава, открытый кокпит и кормовую зону с моторным отсеком. Полноценная каюта имеет хорошее остекление тремя моноблоками — двумя боковыми стеклами и одним цельным ветровым стеклом. Доступ в каюту через носовую палубу лодки возможен лишь через люк в крыше, и то только очень неполному человеку. Рулевое управление вынесено в открытый кокпит и устанавливается на задней стенке каюты слева. Многие владельцы этой мотолодки переносят рулевое управление на правую часть для компенсации реактивного момента, создаваемого подвесным мотором. В каюте лодки по периметру установлены мягкие банки, в пространство между которыми можно установить секции кормового дивана, тем самым превратив все пространство каюты в сплошную софу, на которой вполне могут разместиться до 4 взрослых человек.
Основные данные мотолодки Москва-2
Серийное производство мотолодки «Москва-2» (рис. 32.) было начато с 1975 г. Разрабатывая проект этой лодки, конструкгоры предусматривали возможность ее эксплуатации в режиме глиссирования с полной нагрузкой при установке двух моторов мощностью по 23-30 л. с. и в водоизмещающем режиме — с одним мотором мощностью 8-12 л. с. Кривые буксировочного сопротивления и потребной мощности мотора в зависимости от скорости при полном водоизмещении 960 кг приведены на рис. 33.
Технические характеристики моторной лодки Москва 2
| Длина наибольшая, м | 5,11 |
| Ширина наибольшая, м | 1,98 |
| Высота борта на миделе, м | 0,86 |
| Угол внешней килеватости днища у транца | 14 |
| Водоизмещение полное, кг | 1000 |
| Масса с оборудованием и снабжением, кг | 390 л |
| Грузоподъемность, кг | 400 л |
| Пассажировместимость, чел. | 4 |
| Высота в каюте, м | 1,25 |
| Допустимая мощность мотора (моторов), л. с. (кВт) | 60 (44,1) |
| Скорость хода с полной нагрузкой с двумя моторами мощностью по 25 л. с, км/ч Проектант — ЦКБ «Нептун». |
Обшивка корпуса мотолодки
Обшивка корпуса мотолодки, переборки, флоры и рубка изготовлены из алюминиево-магниевого сплава АМг5М (индекс М соответствует листам в состоянии отжига). Толщина обшивки днища — 2 мм; бортов, палубы и рубки — 1,5 мм.
Набор изготовлен из профилей алюминиевого сплава марки АМг61. Соединения конструкций корпуса выполнены на сварке и заклепках. По длине корпус разбит на три отсека: форпик, каюту и кокпит. Каюта оборудована мягкими диванами и столиком. При устройстве на ночлег столик можно снять и убрать в рундук, а в проход между диванами уложить подушки кормового дивана из кокпита. На такой постели могут разместиться на ночлег 3-4 человека.
В крыше рубки имеется люк, обеспечивающий нормальную вентиляцию каюты. В переборке форпика также предусмотрен люк, что позволяет использовать этот отсек для хранения различного снабжения и имущества.
Кокпит
В кокпите размещаются два складных кресла, пульт управления лодкой и кормовой диван. В случае непогоды кокпит может быть закрыт тентом. При необходимости здесь могут расположиться на ночлег два человека на надувных матрацах; при этом кресла складываются и убираются в бортовые ниши. Для установки любого из типов выпускаемых в настоящее время ДУ (одного или двух комплектов) предусмотрено место в районе кормовой переборки каюты с левой стороны от водителя. Непотопляемость мотолодки «Москва-2» обеспечена блоками плавучести. При затоплении всех отсеков мотолодка остается на плаву, в ровном положении. Пассажиры, находясь за бортом, могут удерживаться за лодку.
Оборудование
Моторная лодка оборудуется сигнально-отличительными огнями, питающимися от электросистемы подвесного мотора или аккумулятора, и рулевым устройством. В перечень снабжения входят спасательное кольцо с линем, черпак, флаг-отмашка, ремонтная аптечка и два весла-гребка.
Корпус лодки
При установке одного мотора оптимальное его положение — на расстоянии 250 мм от ДП к левому борту. Такое размещение практически не сказывается на скорости и управляемости лодки. При установке «Ветерка» лодка с полной нагрузкой развивает скорость 9 км/ч; с мотором «Нептун-23» — 13-14 км/ч. Однако основным режимом использования лодки является глиссирование со скоростью свыше 30 км/ч, для чего необходима мощность не менее 25 кВт. Корпус лодки имеет плоско-килеватые обводы днища типа «моногедрон» с углом килеватости на транце 14° (рис. 34).
Устройство корпуса
Рассматриваемые дюралевые лодки имеют корпус из алюминия толщиной один миллиметр. Конструкция элемента выполнена в традиционном стиле, методом клепания. Плоское днище с показателем килеватости на транце в два градуса особо не добавляет плавательному средству курсовой устойчивости. Обводные скулы расположены довольно низко, что практически не защищает пассажиров от брызг. Некоторые умельцы самостоятельно устанавливали дополнительные отбойники различных модификаций.
В районе кормы борта сходятся кверху. Эта особенность вместе с некоторыми другими конструктивными нюансами корпуса составили, пожалуй, единственное преимущество судна, выразившееся в хорошей стояночной остойчивости. Под кормовым сидением и в форпике оборудованы стандартные для тех времен блоки плавучести.
Технические характеристики лодки «МКМ»
Если коротко, то все данные об этом транспортном средстве можно представить в следующей форме:
- наибольшая длина – 410 сантиметров;
- максимальная ширина – 152 сантиметра;
- высота борта в минделе – 57 сантиметров;
- величина угла килеватости дна в транце – 2 градуса;
- расчетный вес вместе с оборудованием и снабжением – 150 килограмм;
- грузоподъемность – 400 килограмм;
- пассажировместимость – 4 человека;
- максимальная мощность устанавливаемого мотора – 25 лошадиных сил;
- максимальная скорость с самым мощным мотором и полной загрузкой – 32 километра в час.

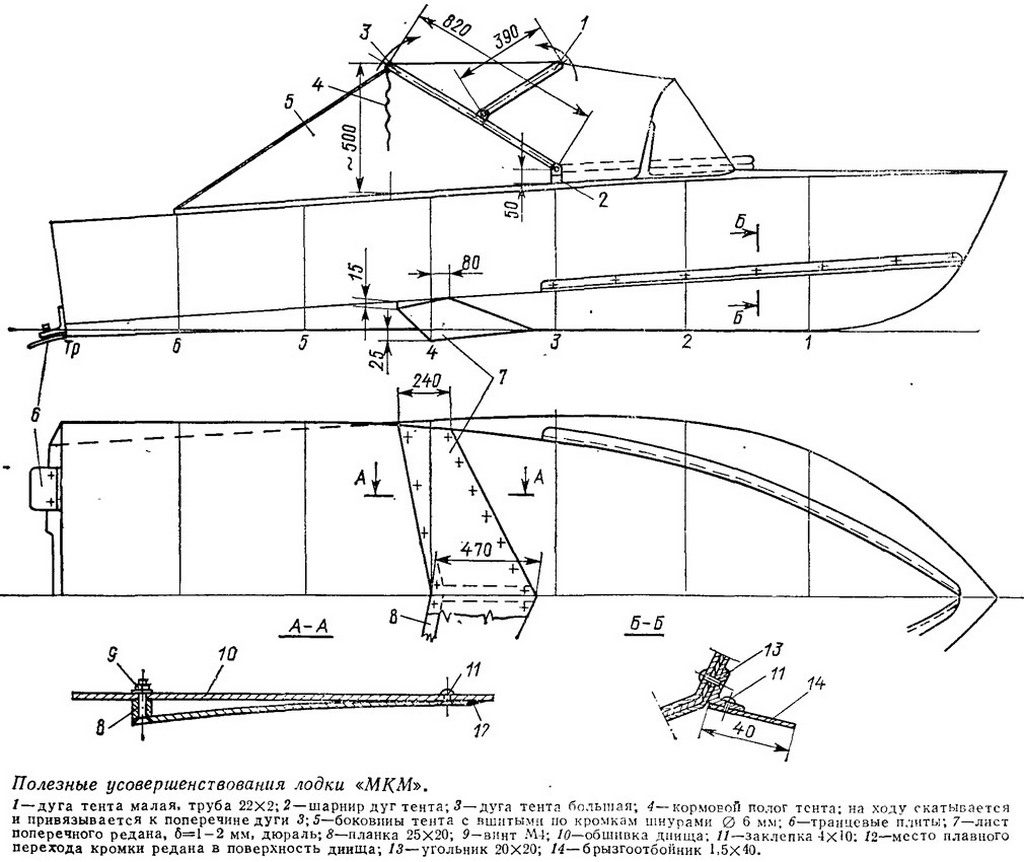

Полезные усовершенствования лодки «МКМ»
Подробный обзор

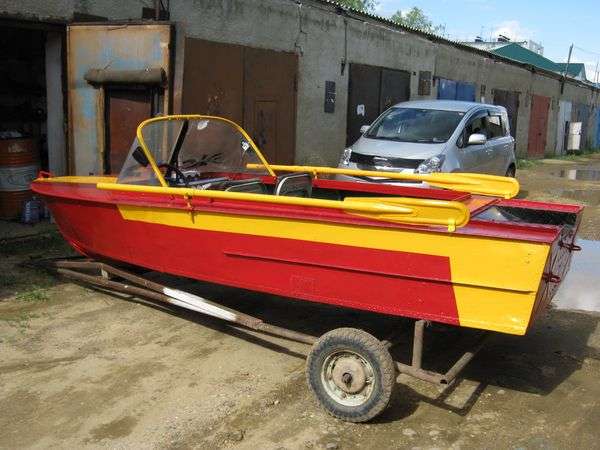

Если смотреть на лодку МКМ, фото позволяют выделить довольно продуманную форму корпуса, отлично помогает в работе стандартное заводское стекло
При покупке лодки обязательно обращайте внимание на ее качество и сборку, сегодня в магазинах предлагается огромное количество бракованных или поддельных моделей
Заметным недостатком лодки МКМ можно считать днище с плоской килеватостью, показатель которой составлял всего 2 градуса. Ввиду этого устойчивость лодки была недостаточной для некоторых действий на воде. Также про лодку МКМ отзывы говорят, что производитель плохо продумал скулы, которые расположились недостаточно высоко.
Чтобы решить такую проблему может потребоваться установка дополнительных заборников, они отражают брызги и позволяют увереннее эксплуатировать лодку.
Изначально на заводе лодку разрабатывали для простых целей, поэтому на ней лучше передвигаться на малых реках и озерах
Для больших водоемов использовать с осторожностью и отдаляться от берега максимум на 1000 метров
Перед использованием важно понимать, что МКМ нужно эксплуатировать на высоте волны до 30 см. В противном случае процедура будет небезопасной, поэтому на лодке нельзя выходить в море или большой водоем. Но недостатки на этом заканчиваются, лодка действительно стоит внимания и пользуется спросом
В стоящем положении владельцы отмечают отличную устойчивость. Например, для рыбаков это важный показатель. Для лучшей плавучести блоки на лодке решили расположить в двух местах
Но недостатки на этом заканчиваются, лодка действительно стоит внимания и пользуется спросом. В стоящем положении владельцы отмечают отличную устойчивость. Например, для рыбаков это важный показатель. Для лучшей плавучести блоки на лодке решили расположить в двух местах.
Так же интересно: Моторные катера российского производства
Доработка лодки
Многие владельцы за годы эксплуатации научились проводить самостоятельный ремонт и доработку лодок МКМ. В изначальном варианте предлагается чрезмерный отгиб донной части, и чтобы избавиться от этого можно следующими действиями:
- Удаляем заклепочные швы, которые фиксируют саму обшивку, борты и стрингеры.
- Далее транцевую часть и отогнутый элемент нужно обрезать на 8 мм, а имеющуюся часть перегородки для моторного отсека отрезаем на 3 мм.
- Аналогично можно укоротить кромки бортовых пластин, именно те, которые взаимодействую со скулой.
- На некоторое время можно собрать данный комплект на болты, к комплекту нужно прижать листы обшивки. Специалисты рекомендуют использовать металлическую линейку.
- Обязательно нужно расширить гнезда для заклепок до показателя 4,2 мм.
- Укладывается уплотнительная лента и фиксируются швы, обязательно новыми заклепками.
Обновление от 19.06.2017
Удивительно, но в интернет сообществе люди-лодочники продолжают обсуждать данную тему. Некоторые твердо придерживаются мнения, что если с фактически установленным мотором лодка весит меньше 200 кг, то она регистрации не подлежит. А точка зрения ГИМС, которая, ссылаясь на вышеупомянутый ГОСТ, считает массу не установленного, а наиболее тяжелого мотора, по их мнению, глубоко ошибочна, т.к. противоречит ст. 16 КВВТ, и «в любом суде» это можно доказать.
Тем кто намерен попробовать свои силы в судебном споре с ГИМС по данному поводу я советую прочитать судебное решение в списке документов ниже. Там судья в мотивировочной части судебного решения как раз ссылается (в том числе) на ГОСТ 8666-2012.
