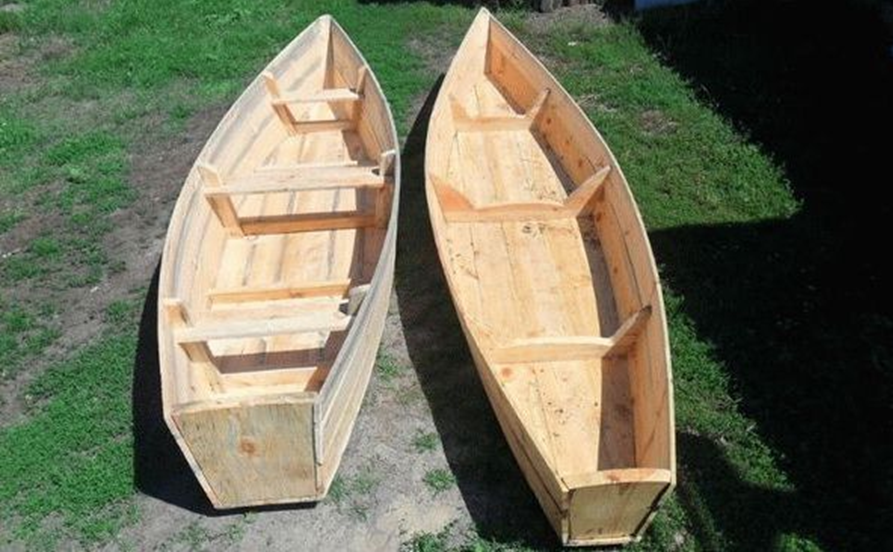

Лодка своими руками: лучшие проекты и советы как сделать деревянную или фанерную лодку

Якорь для лодки своими руками: изготовление самодельного якоря для ПВХ лодок (95 фото и видео)

Лодка, как и любой наземный транспорт, нуждается в тормозах. Особенно это необходимо во время рыбалки, так как малейшие волны будут заставлять судно плыть по течению. Даже, казалось бы, когда на водоёме штиль, из-за подводных течений лодка потихоньку отдаляется с назначенного места.

Якоря продаются во всех специализированных магазинах, но лучше и дешевле – сделать его самостоятельно. Тем более продаваемые устройства будут весить меньше 5 кг, что довольно много для самых обычных плавательных средств.

Сегодня мы расскажем, как изготовить якорь для лодки своими руками и поведаем о существующих вариантах.

Виды якорей

Данное устройство было изобретено ещё очень много лет назад и за период существования люди придумали тысячи возможных вариаций, как можно соорудить якорь. Но не все из придуманных конструкций пользуются популярностью.

В мире, используемыми стали лишь малая часть из них. Существуют такие виды якорей:

Кошка. Является часто используемым вариантом. Отлично подходит для надувных лодок. Конструкция напоминает крючки тройники.

Пирамидальный. Также довольно широко применяем на надувных лодках. Можно легко соорудить его дома собственноручно. Плюсом является, что вес возможно контролировать.

Раскладной. Удобный в транспортировке, что хорошо подходит для водного транспорта из ПВХ.

Грибовидноный. Это можно сказать отдельные модели якорей. Самые простые в изготовлении, потому что представляют собой самый обычный груз (камень, бутылка с бетоном и т. д.), к которому привязан канат.

Из минусов можно выделить – незацепляемость. Конструкция не урывается в грунт и в случае сильного течения, лодку будет просто потихоньку сдвигать с места.

Якорь Данфорда. Довольно тяжелая конструкция, но имеет очень хорошие зацепляемые свойства. Шток находится внизу самого устройства, что предотвращает возможность переворачивания якоря в воде.

Хорошо показывает себя в местности с галечным дном. Перед изобретением, надо нарисовать чертежи якоря Данфорда, для лодки, а затем приступать к работе.

Посмотрите еще здесь!

Существуют ещё некоторые варианты, но они, преимущественно, ставятся на лодки, в которых вес водоизмещения более 500 кг.

Якорь-кошка своими руками

Разобравшись с возможными вариантами якорей, самое время приступить к сооружению конструкции.

Сделаем простой, но действенный якорь для надувной лодки своими руками, а именно – кошку. Нам понадобится:

  • Металлическая труба длинной 20-30 см и в диаметре 30 мм;
  • 4 прутка (можно арматуры) диаметром 8-10 мм;
  • Трос;
  • Сварочный аппарат;
  • Болгарка.

Приступаем к изготовлению:

  • Первым делом позаботьтесь о наличии рыма на плавательном устройстве. Желательно располагать его с двух сторон, соответственно делать 2 якоря. Это мера для того, чтобы можно было обеспечить себе отличный тормоз.
  • Затем берём металлические прутки и сгибаем из на краях, образовывая некий крючок. В дальнейшем можно заострить края.
  • Теперь необходимо приварить прутья к основной трубе. Делаем это по кругу, чтобы конструкция стала похожа на крючок тройник, только с 4-мя концами.
  • На верхний край трубы привариваем кольцо или просто просверливаем отверстие, для крепления каната.
  • В конце к якорю фиксируем канат и закрепляем его к самой лодке.

Самодельный якорь для лодки ПВХ готов.

Но будьте предельно аккуратны, чтобы при транспортировке или использовании не проткнуть сами баллоны лодки.

Разборной якорь

Более разумным решением будет изготовить разборной якорь, который будет легко транспортировать и тем самым Вы обезопасите себя от возможного прокола баллона на транспортном средстве.

Заключение

Как уже говорилось, вариаций якорей целая куча, поэтому можно ознакомиться с фото якорей для лодок, сделанных своими руками и тем самым вдохновить себя на изобретения одного из.

Главное разобраться с весом и типом, потому что для разных условий водоёма, нужны разные конструкции. Желаем удачи!

Проектировка и подготовка материалов

Ориентируясь
на характеристики двух моделей выбор становиться очевидным, плоскодонная лодка
– идеальный вариант. Но прежде чем приступить к ее изготовлению, необходимо
учесть несколько моментов:

  1. Необходимо правильно выбрать
    материал для изготовления лодки, ориентируясь на характеристики древесины.
    Придется учесть такие параметры как: способность выбранной доски к изгибу, и
    какой максимальный вес выбранный материал может выдержать.
  2. От выбора защитных средств от
    протечки тоже зависит очень многое, губительное влияние влаги может сказаться
    на сроке эксплуатации, поэтому к выбору составов нужно подойти очень
    ответственно. Это же касается и крепежей, используемых в процессе сборки.
  3. Сборка лодки занимает достаточно
    большой срок, особенно это касается новичков. Поэтому необходимо заранее
    позаботиться о том, где вы это будете делать. Идеальным местом может быть гараж
    или участок под навесом, где вся конструкция будет под защитой от дождя.
  4. Без помощника выполнить все работы
    не реально! Поэтому продумайте этот пункт обязательно, и пригласите себе в
    помощь человека, имеющего базовые знания в работе с древесиной.

Это перечень
минимальных требований, которые нужно продумать и тогда можно смело приступать
к проектировке плавающего средства.

Макеты и чертежи

Чертеж лодки
составить не сложно, главное знать базовые размеры и подогнать их под ваши
возможности.

Итак:

  • Идеальная
    высота борта составляет 500 мм, но при желании этот параметр можно увеличить
    или уменьшить.
  • Длина судна
    зависит от того, сколько рыбаков планирует на ней рыбачить. Если это лодка
    только для личного использования, в которой будет находится 1 человек, плюс его
    снаряжение, то хватит и 1800-2500 мм. При увеличении количества пассажиров до
    двух, длина судна увеличивается на 500 мм. При желании, в такую лодку могут
    сесть и больше человек, но удастся ли комфортно порыбачить, вопрос спорный.
  • Рекомендуемая
    ширина судна составляет 1000-1500 мм, и превышать этот параметр особо не нужно,
    так как лодка потеряет маневренность, хотя устойчивость конструкции увеличится.
    Поэтому главными определяющими при выборе ширины должны быть: вес пассажира или
    пассажиров, длина лодки и вес, с учетом всех снастей и приспособлений.

Ориентируясь
на эти данные можно самостоятельно составить чертеж, либо пойти более простым
способом, и скопировать чертеж подходящей модели в интернете.

Инструменты и материалы

Основной
материал для изготовления лодки – это древесина, поэтому к ее выбору нужно
подойти очень ответственно. Самая лучшая доска та, которая хранилась в сухом
помещении на протяжении всего года. Она должна лежать на ровной поверхности и
не содержать никаких сучков, трещин или других изъянов.

В качестве сорта, подойдут еловые, сосновые или лиственные породы древесины.

Кроме
древесины необходимо позаботиться и о других материалах и инструментах. Вам
понадобится:

  • Обычный и треугольный брус.
  • Полиуретановый клей.
  • Листовая сталь для дна судна.
  • Крепежные элементы.
  • Антисептик для обработки
    древесины.
  • Пакля.
  • Грунтовка.
  • Водоотталкивающая краска для
    покрытия наружной поверхности лодки.
  • Лак.
  • Гвозди и молоток.
  • Дрель и шуруповерт.
  • Электролобзик.
  • Наждачка.
  • Напильник.
  • Паракорд.
  • Рулетка.
  • Струбцины.

Что нам нужно

Набор инструментов

Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.

В принципе, набор потребуется простой:

Выпиливать заготовки удобнее всего дисковой пилой

  • пила по дереву (дисковая или сабельная);
  • электролобзик с набором полотен;
  • шлифовальная машинка с насадками для обработки фанеры;
  • дрель и сверла разного диаметра;
  • шуруповерт;
  • струбцины для фиксации склеиваемых деталей;

Вместо струбцин в некоторых случаях подойдут зажимы для бумаги

  • ручной инструмент – молотки, пассатижи, стамески и т.д.
  • измерительный инструмент – рулетка и уровень.

Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.

Подбор материалов

Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.

Заготовки для работы

Для постройки судна нам будут нужны:

Элемент конструкцииОсобенности материала
Борта и днищеВ качестве основного материала для изготовления днища и бортов используем фанерные листы.

Фанера для лодки должна соответствовать ряду требований:

  • толщина – от 5 до 10 мм в зависимости от конструкции борта. Иногда для усиления внутри устанавливаются элементы из более толстого (до 15 мм) материала;
  • максимальная влагостойкость. Борта лучше всего делать из фенолформальдегидной или бакелитизированной фанеры. Панели на карбамидном связующем также подойдут, но в этом случае понадобится дополнительная влагозащитная обработка, например, оклейка стеклотканью;
  • шлифовка – односторонняя. Из соображений безопасности и надежности шлифованный слой размещается с наружной стороны.
Внутренний каркас Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов:

  • фанера толщиной 20-25 мм;
  • обрезная доска аналогичного размера.
Соединительные элементыОчень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д.

В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами.

Наружная отделкаКакой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами.

К ним относятся:

  • морилки;
  • пропитки с антисептическими и влагозащитными компонентами;
  • лаки и краски.

Чертежи лодки и перенос их на материал

Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.

Чертежи лодки из фанеры с крупными схемами устройства основных узлов

Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:

  1. На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
  2. Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
  3. Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем

При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:

Торцы двух деталей подгоняем друг к другу.

  1. Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
  2. Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
  3. После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».

Схема склейки фанерных листов

Обработка швов клеем и установка дополнительных элементов

Последующие работы сводятся к небольшому алгоритму:

по краю кормы и транца необходимо высверлить отверстия;

прикрепить транец ко дну;

из двух одинаковых частей необходимо выпилить детали для борта принимая во внимание наклон транца;

по краям бортов и скулы днища следует просверлить отверстия с равным расстоянием в 150 мм;
на этапе скручивания деталей стоит учитывать, что борта, установленные на днище, должны быть примотаны скрученными концами наружу. Транец расположен между бортами;
прикрепить к готовой конструкции сидения и шпангоут;
отступив 300 мм от сидений, выпиливаются проемы под уключины

Это место следует укрепить брусками;
после выполненных работ все стыки деталей проклеиваются тремя слоями стекловолокна и смазываются эпоксидным клеем. Перед оклейкой откусываются все наружные скрепки.
после полного высыхания клея на стыках швов, вклеивают банку и перегородку;
во все пустые отверстия, оставшиеся после временного крепления, эпоксидной смолой вклеивают деревянные нагеля;
таким же образом склеивают наружные швы;
чтобы уберечь дно от механических повреждений, следует приделать к нему киль и наружные стрингеры.

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

  • перенос чертежа на шаблоны;
  • вычерчивание шпангоутов, перенос на дерево;
  • выкладка киля;
  • установка форштевня;
  • крепление шпангоутов;
  • закрепление ахтерштевня или транцевой доски (для моторных лодок).
  • обшивка днища фанерой;
  • обшивка бортов;
  • проклейка стыков листов, стрингеров;
  • шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

  • выкладка киля;
  • установка штевней;
  • разметка по килю мест установки шпангоутов;
  • установка шпангоутов;
  • соединение шпангоутов, штевней и транца бортовыми досками;
  • проверка геометрии, окончательное закрепление деталей.
  • Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

Далее:

  • каркас переворачивают вверх килем;
  • наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
  • места соединения киля, шпангоутов, стрингеров промазывают клеем;
  • укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
  • бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
  • При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Размеры лодки, ее виды и формы

Поскольку лодками пользовались еще наши предки, в истории сохранились модели, которые и сейчас можно изготовить в домашних условиях. Стандартная фанерная лодка предусмотрена на одного или двух человек с общей массой не более 150 кг. Длина лодки не должна превышать 2,7 м, ширина 1,2 м, а высота бортов на миделе не выше 30 см. масса фанерной лодки около 29 кг.

Наиболее популярные модели лодок, которые вполне возможно изготовить своими руками:

  • Скиф, или плоскодонка, прекрасно подходит для плавания в тихих водах. Довольно легкая в строительстве и надежна в эксплуатации. Отличительной чертой стала ее легкость –  длинную лодку может спокойно унести человек в одиночку.
  • Динги, лодка для плавания в неспокойной воде. Отличается от остальных разновидностей днищем с килем и носовым транец-форшпигелем.
  • Русский тузик, каноэ, лодка-фофан. Модели с ободами двойной кривизны, что характерно выпуском моделей только в промышленных условиях. Для изготовления плавсредства собственными силами стоит отдать предпочтение лодке с ободами одинарной кривизны.
  • Фанерная лодка. В домашних условиях можно построить лодку вместе с мотором, визуально походящую на катер.

Особенности изготовления

Самодельные фанерные модели востребованы как у рыболовов, так и у любителей отдыха на воде. Для создания маломерного плавсредства нужны инструменты, качественные стройматериалы, немножечко усилий и в короткий срок фанерное чудо будет готово.

Важно отметить, что лодка из фанеры собственными руками, не только экономит средства, но и имеет ряд преимуществ:

  • надежность и длительный срок службы конструкции;
  • маленький вес. Достаточно весомый аргумент при транспортировке и спуске на воду;
  • вместительность лодки до 5 пассажиров.

Материалы и инструменты

Наиболее важные технические характеристики конструкции, такие как надежность и долгий срок эксплуатации, непосредственно зависят от выбора строительного материала для ее изготовления. Именно поэтому стоит серьезно подойти к выбору материала. Фанера, используемая для производства корпусной мебели, для конструирования плоскодонки не подойдет. В связи с этим, лучше всего отдать предпочтение таким маркам:

  • БС. Фанера обладает устойчивостью к воде за счет пропитки шпона бакелитовым клеем. Очень высокая стоимость материала.
  • БК. Фанера обладает устойчивостью к влаге за счет пропитки шпона бакелитовым лаком. Стоимость в разы ниже марки БС.
  • ФСФ. Фанера обладает устойчивостью к влаге за счет пропитки на основе фенолформальдегидных смол. Подходит по всем критериям для конструирования лодки.

Кроме фанеры для создания лодки необходимы:

  • трафарет. Для новичков в этой сфере продаются специальные шаблоны во весь размер плавсредства;
  • брусья и доски;
  • стеклоткань для изоляции швов;
  • яхтный лак или водоэмульсионная краска;
  • эпоксидный клей;
  • проволока медная;
  • шурупы;
  • гвозди.

Набор инструментов для постройки плавсредства простой:

  • карандаш и рулетка;
  • шпатель;
  • струбцины;
  • рубанок;
  • молоток;
  • электролобзик;
  • шлифмашинка.

Этапы изготовления

Рассмотрев все модификации материалов, и приготовив весь инструмент, следует переходить к первому этапу создания самодельной лодки из фанеры.

Сборка корпуса лодки

После заготовки необходимых деталей для остова судна, начинается процесс сборки

Все действия должны проводиться аккуратно, обращая внимание на все погрешности, не допуская помарок

При закреплении шпангоута к килю, необходимо провести предварительное крепление, только выполнив проверку правильности выполненных действий, закрепляем детали окончательно.

Жесткость каркаса зависит от качественного скрепления футоксов. Футокс – это основной элемент в шпангоуте. Шпангоут в свою очередь состоит из 3 составляющих:

  • 2 футоксов, располагающихся по бокам и стоящих в вертикальном положении. К ним крепятся борта судна.
  • Флортимберса, находящегося снизу и горизонтально, которая крепится к килю.

Следующим этапом, будет изготовление форштевня. Для него необходима крепкая порода дерева. Самый лучший вариант — это дуб, либо, в крайнем случае, подойдет вяз. Если представится такая возможность, то изготовления форштевня лучше производить из цельной детали, имеющей нужный природный изгиб. В случае, если такой возможности нет, то можно обойтись и сборным, но так теряется крепость изделия. Есть еще вариант, требующий усилий, вырубить топором деталь из куска доски.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

  1. Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
  2. Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
  3. Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
  4. Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
  5. Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж

Подробное описание изготовления лодки из фанеры можно найти в видео:

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
