Кораблик для завоза прикормки — как сделать своими руками

Как сделать радиоуправляемый катер Ардуино

Для этого проекта нам потребуется:

• плата Arduino Uno;
• Bluetooth модуль HC-05;
• два DC мотора 5 Вольт;
• аккумулятор на 9 Вольт (крона);
• 2 транзистора и резисторы;
• кусок пеноплекса 50 мм;
• фанера 3-4 мм, линолеум, пластик;
• паяльник, термопистолет, канцелярский нож, провода и изолента.

Если вы будете использовать моторы от наборов Ардуино, то транзисторы не понадобятся. В данном проекте использовались советские моторчики на 3,5 В, которым не хватает Ампер от пинов на плате, поэтому моторчики подключались к порту Vin (источник питания платы), через резистор, чтобы снизить напряжение. Включение и выключение моторов постоянного тока производится через транзисторы.

Изготовление радиоуправляемого катера для прикормки рыбы

Такому радиоуправляемому грузовому кораблю скорость не нужна, поэтому об обводах можно и не задумываться. Главное – вместительность, грузоподъемность и устойчивость.

Вышеперечисленным требованиям хорошо подходит такой тип судна, как катамаран. От этого и будем отталкиваться.

Посмотрите наброски корпуса в 3-х мерном редакторе. Именно так выглядит неприхотливый катер для завоза прикормки. Этот катер будет иметь 2 мотора крутящие водометные движетели, разворот осуществляется за счет реверса тяги двигателей. Это позволяет рыбацкому радиоуправляемому кораблю разворачиваться практически на месте.

Корпус корабля изготавливается из чего угодно. Можно использовать фанеру и затем оклеить ее стеклотканью на эпоксидной смоле, но лучше использовать ПХВ или пластик для изготовления рекламных стендов. Хорошо подходит и коропласт.

Пластики не гниют, не требуют пропитки и полной оклейки корпуса стеклотканью.

Клеится корпус встык, а места соединения проклеиваются снаружи полоской ткани, это можно сделать в последний момент перед покраской.

Носовые отсеки заливаются монтажной пеной, то же можно сделать с кормовыми отсеками после установки дейвудной трубки. Это приидаст кораблю непотопляемость, так как пена гораздо легче воды.

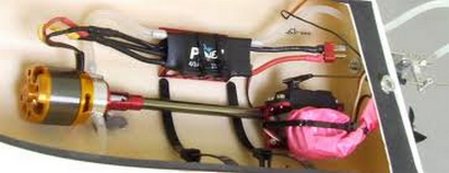

Водометный движетель весьма прост в изготовлении – это водный винт находящийся в кольцевой трубке и канал подачи воды закрытый решеткой. Такое решение позволяет уберечь винт от наматывания водорослей или снастей.

Смотрите про коптеры: Радиоуправляемые самолёты для начинающих

Для того, что бы вода не поступала внутрь судна необходимо установить и .

Стоимость дейвудной трубы 200 руб, вала с винтом 160, мотор стоит 600 рублей. Итого 960 руб. Всего этого потребуется по 2 штуки.

Можно пойти другим путем и поставить . Стоимость одного такого двигателя в сборе 2700 рублей, но, зато в нем все уже установлено и даже сделан подвод воды на радиатор охлаждения двигателя. Впрочем, для тихоходного катера подвоза приманки это не является необходимостью.

Для моторов потребуются регуляторы, берем . Стоимость 490 рублей. Имеет радиатор водяного охлаждения, реверс хода (это необходимо для разворотов на водометных движетелях).

Регуляторов так же требуется 2 штуки, так что еще 900 рублей и получается 1860.

Для открывания коробок с приманками потребуется 1 или 2 сервомашинки. 2 – если делать независимое открытие каждого отсека. Да и установить по сервомашинке на отсек проще.

Шаг 1. Комплектующие

Для этого проекта нам понадобится не так уж много деталей.

№	Деталь	Кол-во
1	H-мост SparkFun Dual H-Bridge L298	1
2	Модуль Bluetooth Low Energy (BLE) HC-06	1
3	Сервопривод	1
4	Arduino Nano R3	1

Также нам понадобятся следующие приложения:

Обычно всё начинается тогда, когда хочется попробовать управлять моделью катера на радиоуправлении, но покупать подобную модель дорого или нет желания. Поэтому мы переходим к созданию корпуса. Мы нашли рисунки лодки в Интернете и решили сделать его из пены.

Думаем, что проблем с этим не возникнет, да и все любят разные внешние виды катеров и лодок – кто-то любит парусно-моторные, кто-то просто моторные.

Изготавливаем катер на Ардуино своими руками

Для начала необходимо изготовить корпус для катера из куска пеноплекса толшиной 50 мм. В пеноплексе необходимо вырезать полости, где потом будет размещаться микроконтроллер, аккумулятор крона и моторы. На фото представлен вид катера до монтажа на корпусе моторов и электрической «начинки» проекта для начинающих. Скачать и распечатать шаблон катера вы можете на этой странице далее.

Фото. Изготавливаем катер на Ардуино своими руками

Далее необходимо разместить всю «начинку» в корпусе катера. Чтобы защитить микроконтроллер и все модули от попадания брызг воды, поверх корпуса укладывается лист линолеума, вырезанный по габаритам пеноплекса. Поэтому необходимо делать достаточной глубины вырезы в пеноплексе для установки платы Arduino. Схему подключения Bluetooth модуля и моторов к Ардуино смотрите далее.

Схема катера с радиоуправлением на Ардуино

Скопировать готовый скетч для катера на Bluetooth управлении можно далее. Для создания приложения на Андроид использовалась программа App Inventor. Скачать скетч для катера на Ардуино, файл с приложением для Androida и шаблон катера можно скачать одним архивом здесь. Приложение сохранено в формате .apk, этот файл необходимо распаковать из архива, загрузить на телефон и установить.

Выбор кораблика

На что необходимо обращать внимание при покупке? Прежде всего, на днище, нужно сразу определиться какое подойдёт больше всего их 3 типов:

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

• катамаранный;
• тримаранный;
• плоский.

Тримараны, катамараны имеют более внушительные размеры, обладают хорошей плавучестью, имеют задний ход, устойчивы. И прикормки вместить можно будет сразу много. Контроль за выгрузкой осуществляется по-разному: визуально, также на пульте управления срабатывает сигнал. Минус — из-за больших размеров могут быть проблемы с транспортировкой и малой манёвренностью.

Кораблик, имеющий плоское днище, более быстроходный, меньше будет погружаться в воду. И проходимость у него большая, особенно это касается поросших водной растительностью водоёмов. Лёгкость в управлении, видны все передвижения: удаление, приближение, повороты и т. д. Недостаток один — не очень устойчив при сильном ветре, большой волне и т. д.

Основные параметры, которые нужно учитывать:

Радиус действия — всегда нужно учитывать. Некоторые устройства позволяют управлять ими на порядочном расстоянии от 400– 500 метров, но это не всегда применимо. Его просто можно будет потерять из виду. И добросить наживку на такое расстояние будет немного затруднительно: производитель указывает наибольший радиус действия при идеальных условиях. Но в реальности, нельзя уводить кораблик от управляющего пультом больше чем на 100–150 метров. Потому что он станет плохо различим.

Частота радиоволны: если будут схожие где-то частоты, начнутся проблемы.

Бункер для насадки — сразу определитесь с его формой. Они различные, выбирайте на свой вкус любой. Главное условие: не приобретайте узких бункеров. При их применении не только выбор и вес прикормки будет существенно ограничен, но они могут попросту опрокинуться в воду. Наличие габаритных огней — их расположение и количество. Позволит управлять судном в тёмное время суток

На что ещё нужно обращать внимание:на цвет — темный, при сумрачной погоде и вдалеке, трудно будет рассмотреть. Желателен яркий окрас; пульт управления — бывают тяжело управляемые модели, стоит проконсультироваться у продавца; на винтах должна быть защита от ряски, тины, водорослей

Стоимость — немалая от 20000–70000 р., проще сделать дома самому. На производстве для лодочек задействуют в основном пластик

Чтобы он был лёгким и прочным, покрывают сверху карбоном. Действует устройство от аккумуляторов, многие модели имеют резервные аккумуляторы. Если разрядится основной, можно будет доставить кораблик к берегу на резервном.

Идеальный кораблик должен быть:

• радиуса действия в пределах 60–150 м;
• с ярким окрасом;
• плоским днищем;
• объёмным отсеком для наживки.

Пошаговая инструкция: как сделать своими руками?

Стоит ли вообще делать?

Но если есть желание развить соответствующие навыки и под рукой подходящие детали, а также хочется видеть именно творение своих рук – то почему бы и нет? Механизм далеко не самый сложный в мире.

Материалы

Для инструкции по изготовлению ниже понадобится следующее:

• два двигателя для хода и редуктора, можно, например, “позаимствовать” их у ненужного магнитофона с кассетами;
• качественная армированная стеклоткань;
• эпоксидная смола;
• пластилин, парафин или глина;
• плотная бумага;
• редуктор с коэффициентом около 1:75, можно взять от детского автомобиля;
• проволока-нержавейка для антенны;
• для двигателей – крепёжные рейки;
• корпус от пульта управления;
• гребной винт с 4 лопастями из стали-нержавейки;
• вал винта из нержавейки в 2,5 миллиметров;
• два барабана, чтобы сбрасывать грузила и прикормку.

Инструменты

Тут тоже всё может быть индивидуально в зависимости от используемых материалов и планов изготовления. Но в нашем случае пригодится дремель (для резки стеклоткани) и паяльник.

Чертёж

Для представленной ниже инструкции конкретно этот чертёж использовать не обязательно. Ниже представлен условный базовый образец чертежа, от которого стоит отталкиваться при создании большинства таких корабликов.

Чертеж прикормочного кораблика:

Как изготовить?

1. Сперва на плотной бумаге выполняется чертёж.
2. Эскиз следует разрезать по линиям среза, а согнуть, соответственно, по сгибным линиям.
3. Бумага склеивается, обрезаются лишние края с бортов.
4. Чтобы кораблик стал твёрже, внутренняя часть формы должна быть заполнена, в зависимости от того, что подготовлено, пластилином, глиной или парафином.
5. Корпус перевёртывается вверх дном, вырезается стеклоткань нужного размера.
6. Через 3-4 часа за высыханием смолы нужно посмотреть толщину корпуса. Если он слишком тонкий, необходимо нанести добавочный слой стеклоткани, обмазать эпоксидной смолой. Когда смола получше просохнет, устраняются изъяны с корпуса.
7. На корме размещаются рейки из дерева, к которым присоединяются электроника, антенна и двигатели. С дном катера двигатель должен создавать угол около 10 градусов.
8. Соответственно эскизу лодки монтируются, размещаются барабаны.
9. Кожух двигателя заливается литолом наполовину и туда ставится вал винта, а на вал потом, соответственно, ставится сам гребной винт.
10. Осталось создать приёмник и передатчик, для чего нужно составить электрическую схему и запаять плату.

Всё, кораблик готов. Можно проэкспериментировать и, если всё в порядке – пользоваться в своё удовольствие!

Как сделать кораблик для рыбалки

Возможно, не знакомому с представленным выше ловчим инструментом покажется, что его конструкция сложна и вызывает массу технических проблем требующих решения при изготовлении изделия, но на самом деле водный змей достаточно прост в сборке. Кораблик для прикормки потребует гораздо больше и знаний и средств, для своего монтажа.

При наличии материала для производства работ и нужного для выполнения операций электрического инструмента монтаж конструкции с учётом покраски и высыхания поверхностей займёт около одних суток. К тому же рыболову придётся позаботиться о приобретении основной лески, лучше в плетёном варианте начиная от диаметра в 0,5 мм и длиной до 300 метров. Заготовке монолесочных поводков в 0,15-0,2 мм, длинами от 0,5 метра, которые оснащаются крючками, подбираемыми исходя из вида применяемой для ловли наживки. Удерживание собранной конструкции и управление её ходом комфортно вести с мощного фидерного удилища длиной 3 -3,5 метра, с тестами от 200 грамм в комбинированном строе. Оснащать же такую удочку удобней и рациональней инерционной катушкой наподобие Невской, где и лесоукладчика в достатке и надёжность при перегрузках не вызывает опасений за выход механизма из строя.

Далее поговорим непосредственно о заготовках материала, выборе инструмента и способах ведения монтажно-сборочных работ, представив подробное руководство по изготовлению кораблика для рыбалки. Важным для рыболова моментом является и тот факт, что описываемое в статье ловчее оборудование найти в форме заводского изделия не представляется возможным. Производители ввиду низкого спроса на этот специфический продукт производством и реализацией снасти нигде не занимаются и лишь катер для завоза прикормки доступен рыболову в торговой сети.

Радиоуправляемый катер для рыбалки своими руками

Мы уже рассказывали о самодельном катере для завоза приманки, в той статье давалась подборка электроники и рассказывалось об изготовлении. Если вы хотите сделать такой катер своими руками, то перейдите на статью Самодельный радиоуправляемый катер для завоза прикормки.

В этой статье мы поговорим о функциях такого радиоуправляемого катера.

Первое, что должен уметь катер – это передвигаться по водоему и сбрасывать груз прикормки.

Фактически, для этого можно доработать практически любой радиоуправляемый катер, установив на него дополнительную сервомашинку, которая мудет опрокидывать короб с рыболовной приманкой.

На видео ниже идет тестирование самодельного катера для рыбалки в ванной.

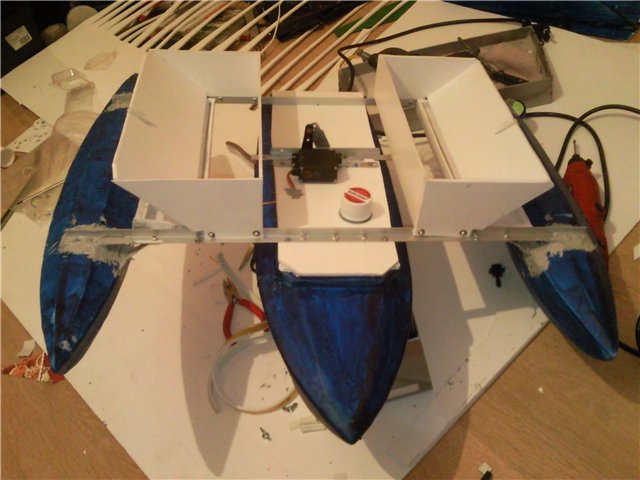

Сам катер изготовлен из рекламного пластика, на него установлена дешевая 6-ти канальная аппаратура радиоуправления.

Кроме завоза приманки, катер можно использовать для завоза крючков удочки или закидушки. Для этого он оборудован двумя «отцепами». Управлять отцепами можно с помощью правого стика на передатчике. Механизация отцепов выполнена с помощью тех же сервомашинок.

Движение правого стика вниз – опрокидывает кузов с прикормкой для рыбы.

Такое управление дает возможность за один заход не только завести приманку, но и крючки в пару разных мест водоема.

На испытаниях катер показал не большую скорость, из за недогруза (испытывался без груза прикормки) винт частично оказывался высунутым из воды и происходило «проскальзвание» винта в воздушно водяной смеси. Тем не менее, это не помешало самодельному рыболовному катеру для завоза приманки заплыть практически за границу видимости на воде.

Кстати. Сделать самодельный катер на радиоуправлении доступно даже ребенку! Посмотрите на видео ниже – двое ребят сделали подобный катер из остатков радиоуправляемого вертолета и потолочной плитки. Как можно увидеть на видео – это не помешало ему отправится в плавание.

Так что, если у вас есть желание иметь рыбацкий катер для завоза приманки, но не хочется платить за него много денег, то вы можете сделать его своими руками!

Еще про радиоуправляемые модели:

Особенности и разновидности катеров для завоза прикормки

Прикормочный карповый кораблик во время рыбалки могут стать незаменимым помощником. С его помощью рыба станет более легкой добычей. Принцип работы радиоуправляемого устройства следующий:

1. Загрузка прикормки на кораблик.
2. Лодка ведется до нужного места с помощью пульта управления.
3. В нужной точке приманка сбрасывается.
4. Катер возвращается в исходное место.

Преимущества использования таких устройств во время рыбалки очевидны. Среди самых основных можно выделить:

• высокий радиус контроля и хорошая проходимость;
• лодка на борт может взять груз весом от полутора до пяти килограмм;
• работать устройство может до двух часов, обследуя при этом все участки водоема;
• при наличии эхолота можно искать рыбу и видеть, что происходит на участке.

Использовать карповые прикормочные катера можно во время рыбалки на водоемах, где нельзя использовать лодку и при наличии большого количества непроходимых мест.

Выделяют три вида устройств для прикормки рыбы:

• триманан;
• катамаран;
• плоское дно.

Первый и второй катер имеют большую грузоподъемность, а кораблик с плоским дном отлично преодолевает заросли и быстро доставляет прикорм в нужное место.

Материалом для крышки послужил стеклотекстолит толщиной 2 мм.. Приложил корпус рыболовного кораблика к листу стеклотекстолита, обвел маркером контур, и вырезал электролобзиком нужную форму.

Вес крышки получился 590 грамм. Для такой жесткости вполне нормальный результат.

Регуляторы мощности и тумблер для фонаря поместил в емкость от пудры, которую посадил на клей «жидкие гвозди» для полной гидроизоляции.

Для телефона-приемника и вольтметров я использовал внешнюю распределительную коробку.Также в ней помещаются контакты аккумулятора для заряда АКБ. На тыльной стороне вывел разъем для выгрузки.

Какие бывают модели?

На данный момент в продаже есть очень много разных  корабликов для завоза прикормки. Цены на  кораблики для рыбалки варьируются в пределах от 8000 до 70000 тысяч рублей. Стоимость зависит от многих факторов, в частности от:

• грузоподъемности;
• радиуса действия;
• технического оснащения;
• скорости;
• материала;
• страны-производителя.

Специально для тех, кто хочет приобрести прикормочный кораблик, но не знает, на какой модели остановить свой выбор, я подробно расскажу о трех радиоуправляемых катерах из разных ценовых сегментов, которые  легко можно найти в продаже.

Tornado 3

Этот кораблик для завоза прикормочной смеси относится к бюджетным изделиям. Средняя стоимость  – 8 тыс.  рублей. Производится в Китае. Заказать его можно как в российских интернет магазинах, так и прямо из Поднебесной. Судно имеет классическую форму. На борту даже есть декоративные перила. Подозреваю, что этот кораблик делается на заводе, где производят детские игрушки.

Но что он может?  Давайте же подробнее рассмотрим его технические характеристики:

1. Время работы – до 7 часов от трех батареек.
2. Размер контейнера для прикормки – 14 см х 11 см х 4 см. Можно перевозить 800 г смеси за раз.
3. Радиус действия сигнала – 250 метров.
4. Скорость – 5 км/ч.
5. Наличие двух боковых буйков плавучести (повышается устойчивость).
6. На носу и корме катера есть светодиоды, поэтому кораблик можно эксплуатировать в темное время суток.
7. Прикормка высыпается по принципу самосвала (контейнер поднимается до вертикали).

Как видите, Торнадо 3 очень удобный кораблик, но, к сожалению, маловместительный. Поэтому, он подойдет для  тех рыболовов, которые ловят некрупную рыбу, вроде плотвы, карася или густеры,  фидерными и донными снастями.  Также он подойдет для доставки сомовьих оснасток

Если же вы планируете ловить крупного леща, либо целенаправленно охотиться на трофейного карпа, желательно обратить внимание на  модели с большей грузоподъемностью

Jabo 2cg-10А

Этот кораблик для рыбалки стоит порядка 27-30 тыс. рублей. Он в три раза дороже Tornado 3, и многие рыболовы задаются вопросом: стоит ли переплачивать? Однозначно, да! В этом кораблике есть  встроенный беспроводной эхолот и GPS навигатор! Таким образом, это не просто  инструмент для завозки прикормки, но еще и личный помощник для нахождения  интересных форм рельефа и косяков рыбы.

Что касается  остальных характеристик, то они следующие:

1. Грузоподъемность 2 кг.
2. Скорость – 60 м/мин.
3. Время беспрерывной работы – 2 часа.
4. Радиус действия – 300 м.

Jabo 2cg-10А – это серьезный рыболовный девайс для доставки привады  на дальние расстояния. Данным  радиоуправляемым катером пользуются многие профессиональные рыболовы, т.к. он обладает отличным функционалом и хорошей вместительностью контейнера. Но справедливости ради стоит отметить, что  на завоз большого объема прикормочной смеси понадобится  как минимум полчаса.

Сarpboat

На сегодняшний день – это лучший кораблик для завозки прикормочной смеси.  За один раз он может доставить на точку 4 кг прикормки на расстояние до 700 метров!  Скорость движения – 80 м/с. Катер имеет конструкцию катамарана, что делает его очень устойчивым на высоких волнах.

Что касается технического оснащения, то Сarpboat – это полный фарш.  Кораблик оснащен сверхчувствительным настраиваемым датчиком эхолота, который очень точно показывает рельеф, глубину и размер рыбы.  Изображение выводится на экран в цвете. Сигнал ловит на расстоянии до 300 метров, чего более чем достаточно для  исследования любых водоемов.

Также Сarpboat отслеживает координаты  перспективных мест и сохраняет их в памяти. Сarpboat  оснащен световыми индикаторами. Все действия, которые производит  мини-судно, можно отследить по световым сигналам. Это очень удобно, особенно если приходится ловить в ночное время.

Рыночная стоимость Сarpboat   – порядка 70 тысяч рублей. Такая стоимость полностью оправдана высокой грузоподъемностью и непревзойдённой функциональностью.

Ловля на кораблик — техника ловли

С чего начинается ловля? На кораблик можно рыбачить, используя обычное мотовило и собственные руки.  Более прогрессивный вариант —   использовать прочную спиннинговую снасть, пристегивая поводок к карабину на конце шнура.   Снасть для ловли на кораблик должна быть очень прочной. Желательно, чтобы тест спиннинга был не менее 200 грамм. Катушку нужно ставить инерционную или мультипликаторную, т.к. «мясорубка» быстро выйдет из строя из-за сильной нагрузки на механизм.

Оснащение «кораблика»

Что собой представляет сама ловля? На кораблик накидывается карабин поводка. К поводку, на расстоянии 5 м от кораблика, привязываются поводки с приманками или наживками с шагом 1-1.5м друг от друга. Кораблик ставится на границе воды и суши, шнур разматывается вдоль берега. Затем, «санки»  спускаются на воду. Когда шнур натянется,   «водяной змей» начнет отдаляться от берега.  В это время рыболову нужно просто стравливать необходимое количество  шнура. Когда рыболовная снасть будет в нужном месте, необходимо приподнять шнур, и «играть»  мушками или  натуральными насадками,  делая легонькие рывки. Если поблизости будет голодный жерех или голавль,  будьте уверены –  произойдет поклевка. На большом расстоянии осторожный хищник не видит рыболова.

На кораблик рыба обычно самозасекается, и подсечка не является необходимой. Когда рыба окажется на крючке,  нужно перевести реверс в положение «к берегу», и начать вываживание. Помните, что язь, голавль и жерех – очень сильные рыбы. Чтобы не произошел обрыв поводков, нужно  сначала немного утопить противника, и только потом подтаскивать его к берегу.

Ни хвоста, ни чешуи!

Эксплуатация в разных условиях

Если глубина в конкретном месте ловли довольно большая, в том числе и у береговой линии, то применение кораблика может стать ключевым фактором для успешного клева. В таких условиях задействуется 3 или 4 поводка с тонущими нахлыстовыми мушками. Использование тройных или двойных крючков минимизирует вероятность схода рыбы с крючка.

Эксплуатация кораблика происходит по следующему методу:

1. Поводки нужно разместить чуть выше основной лески, выполнив резкое движение спиннинговой снасти.
2. Удочку нужно направить прямо по течению, что обеспечит равномерное прохождение мушек по поверхности воды. Такая манипуляция буквально обманывает рыбу, заставляя ее совершить атаку.

При использовании кораблика на реках с медленным течением и обилием растительности появляется шанс выудить трофейную щуку. Не секрет, что поймать такую хищницу традиционными снастями в таких условиях довольно непросто, причем как с берега, так и с плавательного средства. Наличие специальной конструкции в виде кораблика упрощает задачу, позволяя рыболову поохотиться за настоящим трофеем.

В таких случаях кораблик оснащают следующими элементами:

1. В качестве наживки может использоваться любой живец, который обитает в местном водоеме. Также в ход идут небольшие лягушки, отличающиеся особой живучестью и активным поведением в воде.
2. Поводки изготовляются из надежной плетенки. Если предпочтение отдается монофильному варианту, то его диаметр должен составлять 0,4−0,5 мм.
3. Крючки можно брать как двойные, так и тройные. Главное — оснастить приманку таким образом, чтобы крючки слегка проглядывались.

Если конструкция собрана в соответствии с установленными требованиями, можно начинать сам процесс ловли, внимательно обследуя перспективную акваторию. Вид проводки выбирается с учетом условий ловли и может быть самым различным. Иногда приманку погружают в водоем на несколько минут, постукивая ею по дну в местах без растительности. Если водоросли не слишком густые, то возможен вариант волочения лягушки по траве. Таким образом, один из поводков пройдет по кромке растительности, а другой начнет обследовать открытую зону.

При соблюдении простых рекомендаций ловля корабликом станет весьма успешным занятием.
