Как заряжать аккумулятор для эхолота

Зарядка гелевых аккумуляторов ограничивается током не более 0,2 С10, в противном случае возникает опасность «вспучивания» геля избыточными газами из-за меньшей эффективности рекомбинации и ограниченной теплопроводности. Поэтому гелевые аккумуляторные батареи необходимо питать от зарядных устройств с высоким качеством напряжения (стабильность, минимум пульсаций) во избежание перезаряда и перегрева. В связи с этим гелевые аккумуляторы для эхолота нельзя заряжать при помощи автомобильного зарядного устройства. Для таких АКБ продаются специальные зарядные устройства.

Подключение аккумулятора для эхолота к источнику бесперебойного питания

Лично я использую для зарядки аккумулятора для эхолота источник бесперебойного питания для компьютера (а если быть абсолютно точным, то MGE Nova 600 AVR). Для этого я вывел контакты на боковую стенку ИБП. Аккумулятор я подключаю к ИБП снаружи при помощи кусков кабеля и клемм, купленных в магазине радиотоваров. Для тренировки аккумулятора раз в месяц я его разряжаю. Для этого отключаю внешнее питание, и работаю на компьютере, пока аккумулятор не разрядится (на это уходит примерно 15 минут). Затем снова включаю питание. Заряжается аккумулятор примерно за двое суток (для надёжности, заряжаю не менее трёх суток — это перед рыбалкой). Летом, когда эхолот и аккумулятор используются часто, последний подключен к зарядному устройству с внешней стороны. Зимой, когда я не пользуюсь эхолотом, я вставляю аккумулятор внутрь источника бесперебойного питания, однако, не забывая раз в месяц производить полную разрядку.

Подключение аккумулятора при помощи клемм. Такие же клеммы желательно поставить на кабель питания эхолота

Реальный срок эксплуатации такого аккумулятора около пяти лет. После этого не имеет смысла делать попытки его реанимировать. Проще разбить корпус аккумулятора, извлечь из него свинец и отлить рыболовные грузила. Подробно о том, как самостоятельно изготовить рыболовные грузила.

Усиление днища

ПВХ ткань, которая служит в качестве днища лодки довольно прочная, но по ней неудобно передвигаться. Поскольку дно не жесткое, то каждый рыболов испытывает ряд неудобств. Поэтому, усиление дна – это первейшая задача. В дальнейшем, придется подвергать ремонту усиление, но не дно лодки. Это обойдется дешевле, да и проще будет заменить усиление на новое или отремонтировать его. Можно производить как полное, так и частичное усиление дна лодки. Усиление дна производится путем приклеивания специальной ленты ПВХ, которая называется «привальным брусом». Привальный брус может иметь толщину 1,2-3 мм при ширине 60-235 мм. Крепится он с помощью 2-х компонентного клея. Это позволит сделать дно более жестким и более защищенным от различных подводных сюрпризов.

Усиление киля

Операция сводится к тому, что поверх заводской ленты клеится лента ПВХ (привальный брус). Подобное усиление распространяется и на кильсоны.

Усиление транца

Для этого элемента лодки усиление просто необходимо, поскольку транец защищен только одним слоем ПВХ ткани.

Чтобы не мучиться с отдельными элементами, днище лодки можно заклеить полностью, применив привальный брус. Если быть внимательным и аккуратным, а также правильно подобрать клей, то операцию можно проделать самостоятельно. Подобный подход решит множество проблем, связанных с ухудшением характеристики лодки.

Если на лодке установлен жесткий пол, то придется установить дюралюминиевые профиля. Поскольку лодка деформируется во время движения, то жесткие пайолы пола касаются надувных частей лодки и происходит процесс трения. Это может привести к истиранию ткани, что нежелательно и способно привести к нарушению прочности лодки. В носовой части, где профиль лодки имеет криволинейную форму, стрингеры не устанавливаются.

Подобная фиксация, на мой взгляд, должна быть предусмотрена в любой лодке, несмотря на различные варианты пайола или надувного днища. Закрепив бензобак на месте, можно не переживать за его сохранность и местонахождение даже в штормовую погоду. Любые раскрепления в лодке удобнее выполнять при помощи полуколец и стропы.

В зависимости от вида днища полукольца могут быть установлены при [помощи винтов, саморезов, либо приклеены при помощи специальных накладок. Точно такие же крепления могут быть размещены в любой части баллона лодки для фиксации любого оснащения и инвентаря. Таким способом вы можете раскрепить и небольшие сумочки, и гермоупаковки, тубусы со спиннингами, и, что самое главное, — якорь, подстраховав его при помощи колец от самопроизвольного выпадения за борт.

Пошаговая инструкция

Установить эхолот на надувную лодку можно своими руками. Пошаговая инструкция проста.

  • Выберите место расположения контрольного модуля эхолота. Обычно это не представляет трудностей, потому что приборы снабжаются быстросъёмными держателями.
  • Определитесь с точкой расположения датчика. От этого будет зависеть необходимость покупать дополнительные материалы. Если решите установить датчик эхолота прямо внутри лодки, внимательно изучите конструкцию её днища.
  • Выберите метод установки датчика. В большинстве случаев невозможен монтаж датчика «намертво» в определённом месте. Это затрудняет сборку надувной лодки и обслуживание электроники.
  • Выбрав способ с жёстким креплением, запаситесь материалами для надёжной герметизации. Это полимерные клеи и современные виды липких «лент» (скотчи). Сейчас выпускаются скотчи, способные выдерживать длительную эксплуатацию под водой.
  • Если вы предпочитаете вариант съёмного монтажа на штанге, можно купить готовый кронштейн со струбциной в магазине рыболовных принадлежностей. Но можно сделать его своими руками из подручных материалов.

Выбор места

Как уже упоминалось, корпус главного прибора можно установить в любом удобном месте. Как правило, такой островок находится посередине панели управления лодкой. Недорогая электроника имеет съёмные крепления, так что на панели можно закрепить лишь «держалку», а сам аппарат перемещать как удобно. Несмотря на то что все эхолоты имеют защиту от промокания, нырять с ними или просто ронять в воду не рекомендуется. Место крепления базового блока лучше закрыть козырьком. Он не только защитит прибор от водяных брызг, но и улучшит читаемость информации с экрана на ярком солнце.

Правильный выбор места расположения датчика обеспечивает успех всего дела. В первую очередь следует внимательно ознакомиться с инструкцией к вашему прибору. Там обязательно есть схема, указывающая на правильное положение датчика. Порой возникает соблазн установить эхолокатор строго вертикально вниз. Это всегда неправильно. Современные рыбацкие эхолоты рассчитаны на горизонтальное положение.

Установка

Выбирая точку расположения датчика эхолота, рыбак вынужден найти несколько компромиссов. Датчик должен быть расположен как можно ниже под днищем. Но это мешает способности лодки проходить по замусоренным заливам, в которых как раз и есть самая интересная рыбалка.

Конструкция надувной лодки из ПВХ ограничивает возможность сверления отверстий или вклейки монтажных элементов. Даже если качественно вклеить втулку для пропуска электрических проводов, она уже помешает сборке лодки после выпуска воздуха. Есть способ крепления внешнего оборудования, которое монтируется на лёгких разборных кронштейнах. Подобрав форму и метод крепления кронштейна, можно установить эхолот на любую лодку. На рис. 3 приведён пример такого кронштейна.

Кронштейн со струбциной позволяет в любую минуту переставить датчик эхолота в удобную точку. Подобные конструкции массово продаются в магазинах, торгующих оборудованием для надувных лодок. Но можно сделать такую вещь и своими руками. Например, в качестве крепления можно взять любую струбцину из магазина стройматериалов или инструмента. Для основы кронштейна хорошо подходят пластиковые сантехнические трубы. Сам датчик крепится к кронштейну любыми монтажными хомутами. Например, существуют ленточные стяжки, которые крепятся простым завинчиванием винта отвёрткой.

Обратите внимание на правильное расположение датчика относительно борта лодки. Чтобы эхолокатор показывал всё окружающее пространство, лучше размещать его датчик прямо под килем лодки. Однако, это не всегда возможно

На рис. 4 приведены примеры расположения датчика в продольной проекции лодки

Однако, это не всегда возможно. На рис. 4 приведены примеры расположения датчика в продольной проекции лодки.

Интересна конструкция установки датчика эхолота непосредственно в дно лодки с НДНД

Обратите внимание на рис. 5: такое исполнение позволяет надёжно закрепить датчик в непосредственной близости от воды, но не нарушает мореходных свойств лодки:

  • верхняя часть днища аккуратно вырезается;
  • датчик вклеивается в нижнюю часть днища;
  • для восстановления герметичности надувного дна верхний слой днища лодки аккуратно заклеивается.

Правила выбора аккумулятора

Для того чтобы работа эхолота была беспрерывной и бесперебойной, необходимо использовать аккумуляторы, рабочее напряжение которых составляет 12 вольт, а их емкость варьируется от 1 до 15 Ач.

Также стоит отметить, что основными параметрами, которые очень сильно влияют на выбор необслуживаемого аккумулятора, являются габариты. В каждой конструкции эхолота есть посадочное место под аккумулятор. Поэтому выбранный аккумулятор для эхолота должен в этом месте без проблем разместиться.

Перед тем как выбрать аккумулятор, обязательно необходимо запомнить, что его вес должен быть прямо пропорциональным самой емкости. То есть получается, что чем больше емкость аккумулятора, тем он тяжелее.

Помимо этого, рекомендуется обратить внимание и на его работоспособность в диапазоне температур от –10 до +40 градусов, а также на такие параметры, как:

  1. Герметичность.
  2. Небольшой вес.
  3. А также возможность работы в любом положении.

Что касается источника питания, то для эхолота также подойдут и последовательно соединенные батарейки, напряжение которых составляет 1,5 В * 8 = 12 В.

Однако стоит отметить, что такой вариант является не совсем экономичным. Поэтому во время рыбалки необходимо иметь целый комплект запасных батареек. Помимо этого, потребуется самостоятельно изготовить специальный водонепроницаемый контейнер для их размещения.

«Как вы лодку назовёте, так она и поплывёт!»

С установкой датчика эхолота всё совершенно так же. От грамотного расположения датчика эхолота зависит правильность показаний эхолота

Так же надо обратить внимание на доступность изнутри корпуса к месту установки датчика. С наружной стороны выбирать место наименее уязвимое при посадке судна на мель, что бы избежать повреждения датчика

Установка датчика эхолота сквозь корпус всегда сопряжена с трудностями выравнивания горизонта положения датчика, для этих целей применяются прокладки изготавливаемые производителем или их можно изготовить самостоятельно. Для изготовления прокладок можно использовать прессованный гетинакс, он устойчив к длительному воздействию воды и хорошо обрабатывается, имеет малую степень расширения.

Мощная металлическая рогатка

Эта мощная металлическая рогатка способна выдерживать большие нагрузки, и поэтому из нее можно стрелять с большой силой на приличные расстояния. Завитушки рогатки напоминают рога Тибетской антилопы, и выглядят весьма привлекательно! С такой рогаткой можно устроить состязание, стреляя по мишеням или просто тренируя свое мастерство на природе!

Толстая двойная резинка выдерживает большую натяжку, и ее хватает надолго! Мощная рукоять рогатки оплетена искусственной кожей, и благодаря мягкому объему, очень удобно ложится в ладонь, а компактные размеры позволяют легко носить ее в кармане!

Мини-застежка для быстрой смены насадки своими руками

Очень часто при ловле рыбы, особенно нахлыстом или на блесну, возникает необходимость быстро сменить насадку. Для этого была придумана специальной формы мини-застежка. Она довольно проста, и изготовить ее в домашних условиях несложно.

Изготовление:

  1. Инструмент, необходимый для создания мини-застежки:
  • Кусачки.
  • Маленькие круглогубцы и плоскогубцы.
  • Пинцет.
  1. За материал основы берется тонкая жесткая проволока. Приемлемый вариант большая скоба от обычного степлера.
  2. Сгибаем ее при помощи плоскогубцев в изделие по форме, напоминающей канцелярскую скрепку, но уменьшенную в два раза.
  3. Откусываем лишнюю проволоку.
  4. Подбираем по размеру кембрик (жесткая силиконовая трубка) такого размера, чтобы он плотно облегал изготовленную застежку.
  5. Кусачками обкусываем кусочек трубки длиной чуть больше застежки, он будет исполнять роль фиксатора.
  6. Полученный отрезок трубки продеваем на леску и жестко фиксируем узлом.
  7. В другую сторону застежки вставляем нужную вам насадку.
  8. С усилием натягивает силиконовый кембрик. Все, мини-застежка готова.

Кронштейн для эхолота на транец

Для случаев, когда постоянный монтаж эхолота не подходит, можно воспользоваться специальными кронштейнами.

Использоваться могут различные типы изделий для крепления датчика:

  • есть возможность самостоятельно устанавливать глубину погружения датчика;
  • со штангой, которая откидывается (может использоваться для временного изъятия датчика);
  • с длительным либо временным монтажом.

Кронштейн изготовляется из нержавеющего метала, который позволяет длительное время эксплуатировать изделие. Зависимо от личных предпочтений человека, крепежное изделие может устанавливаться на длительное время или быть съемным.

Наиболее чаще датчик эхолота прикрепляется с помощью присоски, что позволяет использовать гаджет для рыбной ловли в любое удобное время.

Достоинства и недостатки

При использовании кронштейна необходимо выделить следующие преимущества:

  • изделие легко снимается и монтируется в необходимом положении;
  • кронштейн надежно держит датчик;
  • легко монтируется на лодке;
  • может регулироваться не только по высоте, но и устанавливать нужный угол наклона;
  • металлические изделия прослужат длительное время;
  • можно устанавливать кронштейн в любом удобном месте.

Недостатки:

  • необходимо постоянно снимать на время, когда устройство не будет использоваться;
  • может вызывать некоторый дискомфорт во время перевозки;
  • высокая стоимость изделия.

Примечание! Однако, несмотря на все преимущества и недостатки, кронштейны являются востребованными изделиями для профессиональной рыбной ловли.

Известные модели (бренды)

На рыболовном рынке можно встретить несколько моделей, представленных известными к нашему времени, компаниями. Например:

  • «Scotty».
  • «Амфибалт».
  • «Патриот».
  • «Колибри».

На прилавках отечественных магазинов реально встретить продукцию именно этих известных фирм. Как правило, многие рыболовы изготавливают свои модели, взяв за основу некоторые из них.

Широко известная пятерка моделей, о которых можно поговорить более подробно. Вот они:

Scotty

«Scotty» — это производитель тарг, поэтому на рынке можно встретить несколько различных моделей, в зависимости от вариантов расположения стаканов.

Колибри

«Колибри» — это обычная планка с вырезами, вроде подставки под фидерные удилища. Крепится устройство к противоположным бортам (баллонам) лодки ПВХ или к бортам лодки из пластика.

DS-155

DS-155 – это стаканный держатель для одного удилища, который можно закрепить на скамейке, на борту или на транце лодки.

Тюнинг лодки ПВХ — кормовая мачта (тарга) #2647

  • Mares
  • Вне сайта
  • Политрук
  • Постов: 1571

Сваял таргу (мачту кормовую) на свой ПВХ-дредноут. Ночью без огней страшновато как-то (а ночами то часто гоняем) да и вообще удобно. Самое дешевое из готового, чтобы отвечало моим требованиям, нашел в инете в районе 30 тыр. Выпал в осадок и решил делать сам. Фоток в процессе к сожалению не делал, попробую описать. Для начала сформулировал требования – так сказать техническое задание 1. ходовые огни (понятно зачем) 2. стояночный огонь (понятно зачем) 3. фары (берег освещать и вокруг все) 4

гудок (оповещать о появлении, привлекать внимание и т.д.) 5. прикриватель для подключения разных гаджетов (фара-искатель, эхолот, навигатор) 6

подставки под удочки

Изготовление воблеров

Для изготовления воблера своими руками используют древесину лиственных пород длиною 5 см в виде овала, суженного с одной стороны.

  1. Для начала получаем заготовку, отпиливая от основной доски 1.5 см брусок.
  2. На бруске рисуем контур будущей рыбки-воблера карандашем, после чего все лишнее постепенно срезается ножом.
  3. В передней части, как показано на рисунке, сначала отмечаем карандашом, затем выпиливаем полость для будущей лопасти.
  4. Также пропиливается брюшко по всей длине воблера, туда мы вставим крепление, которое изготовлено из проволоки, как показано на рисунке.

Жереховые приманки, какими они должны быть — узнаете прочитав статью.

Разновидности

Батареи для эхолотов обычно делятся на несколько разновидностей. Наиболее популярными являются свинцово-кислотные модели. Однако такие изделия довольно громоздки, поэтому их переноска может быть затруднена. Несмотря на свою громоздкость, батареи характеризуются низкой скоростью саморазряда.

При полной разрядке маяков используются свинцово-кислотные батареи гелиевого типа. Они способствуют качественной и быстрой зарядке гидролокационного оборудования, но имеют некоторые недостатки: плохая устойчивость к отрицательным температурам и повышенный уровень саморазряда.

Модификации щелочных батарей приобретаются для портативных сирен, которые часто приходится носить с собой на рыбалку. К преимуществам таких батарей относится их малый вес. Однако такие батареи имеют короткий срок службы и обычно требуют постоянной зарядки. В продаже есть модели маяков с повышенной мощностью и множеством опций, поэтому они требуют зарядки от более мощных 12-ваттных аккумуляторов.

Они используются зимой и почти никогда не разряжаются в холодную погоду. Батареи этой серии следует держать заряженными. Они универсальны и могут использоваться в любое время года.

Батарея должна соответствовать типу гидролокатора, важно правильно ее выбрать

На этапе выбора следует обратить внимание на следующие параметры:. Батарея должна быть водонепроницаемой и иметь влагостойкий корпус

При выборе аккумулятора убедитесь, что его можно заряжать в разное время года. Продолжительность зарядки также играет ключевую роль. Если вы будете часто использовать аккумулятор, его напряжение должно быть не менее 12 вольт. Этого должно быть достаточно, чтобы обеспечить непрерывную работу вашего гаджета в течение длительного времени. Батарея должна быть устойчива к воздействию волн

Батарея должна быть водонепроницаемой и иметь влагостойкий корпус. При выборе аккумулятора убедитесь, что его можно заряжать в разное время года. Продолжительность зарядки также играет ключевую роль. Если вы будете часто использовать аккумулятор, его напряжение должно быть не менее 12 вольт. Этого должно быть достаточно, чтобы обеспечить непрерывную работу вашего гаджета в течение длительного времени. Батарея должна быть устойчива к воздействию волн.

Оптимальным источником питания для рыбопоисковых приборов на лодке является аккумуляторная батарея, изготовленная по технологии AGM. Эта серия батарей отвечает всем вышеперечисленным требованиям. Вес важен, но это второстепенный фактор, поскольку аккумулятор будет находиться в лодке большую часть времени. Выбирайте аккумулятор с небольшим превышением емкости, что продлит срок его службы. При отрицательных температурах храните аккумулятор в изолированном контейнере, чтобы предотвратить потерю емкости.

Для зимней рыбалки, при подледном лове выбирайте аккумулятор с компактными размерами, устойчивый к отрицательным температурам. Соотношение размеров и вместимости должно быть оптимальным. Батареи AGM довольно громоздкие, их неудобно переносить с места на место. Для небольших гидролокационных устройств рекомендуется использовать литий-ионные батареи. Они имеют меньшую емкость, но одного заряда хватает на целый день рыбалки.

Защитная перчатка для стрельбы

Во время стрельбы из рогатки, шарики и стрелы с большой скоростью проходят рядом с рукой, удерживающей рогатку! Это небезопасно, так как может сорваться шарик, в самое неподходящее время порваться резиновый жгут или же банально неправильно будет выбран угол атаки! Вследствие действия этих факторов можно легко поранить руку! Но чтобы этого не произошло, необходимо заранее позаботиться о собственной безопасности и купить специальные перчатки для стрельбы из рогатки!

Перед покупкой, в зависимости от того, в какой руке вы держите рогатку, необходимо выбрать между перчатками на правую и левую руку! С такой перчаткой для стрельбы ваши руки будут в полной безопасности при стрельбе из любой рогатки!

Популярные модели крепления эхолота на транец

При выборе крепежа необходимо учитывать не только модель гаджета, но и вид мототехники. Чаще всего кронштейн выбирается пользователем индивидуально по личным предпочтениям.

Алюминиевое крепление ТК-550

  • Изделие для крепежа может использоваться для различных видов мототехники, монтаж изделия осуществляется без использования каких-либо дополнительных инструментов.
  • С помощью кронштейна рыболов может фиксировать глубину погружения датчика.
  • На крепеж могут устанавливаться любые датчики, которые предусмотрены для такого вида эксплуатации.
  • При использовании лодок с мотором крепеж позволяет избежать вибрации других видов помех во время передвижения.
  • Кронштейн изготовлен из алюминия, что позволяет пользоваться крепежом длительное время.
  • Чаще всего в комплекте с такими изделиями идут передвижные трубки и пластиковые насадки.
  • Стоимость алюминиевого крепежа составляет 1600 рублей.

Держатель датчика эхолота c регулировкой угла DT-150H

  • Данный вид крепежа может использоваться для надувной лодки.
  • В комплекте с кронштейном идет два типа крепежа для различного вида датчиков.
  • Устройство съемное и может применяться при необходимости.
  • Материал, из которого изготовлен крепеж — нержавеющая сталь, специально обработанная для длительного применения.
  • При необходимости в данной модели могут регулироваться угол наклона и глубина погружения.
  • При правильном монтаже рыболов получает достоверную информацию на любой глубине.
  • Стоимость изделия составляет 1400 рублей.

Установочные комплекты Humminbird MHX XNPT Portable Hardware

  • Устройство на специальной присоске, которое является одним из популярных и часто используемых товаров.
  • Может использоваться для монтажа на любом плавающем средстве.
  • Преимущество такого крепежа в том, что рыболов может самостоятельно фиксировать глубину и определять угол наклона.
  • Устройство быстро снимается и имеет небольшой вес, что позволяет постоянно переносить его при необходимости.
  • Стоимость такого изделия составляет 1800 рублей.

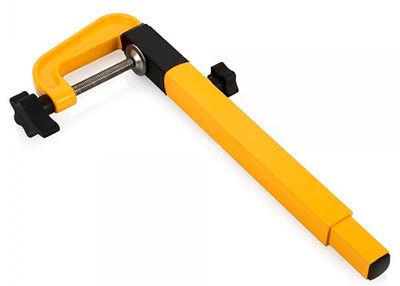

Крепление датчика рыболовного гаджета на борт резиновой лодки KRL-300

  • Изделие позволяет использовать абсолютно любые виды датчиков от эхолота.
  • Чаще всего используется для надувных лодок, однако при необходимости может крепиться абсолютно на любой лодочной модели.
  • Струбцина, которая входят в модели других креплений, заменена специальной пластмассовой установкой.
  • Для эффективного монтажа используется прочный клей, с помощью которого приклеиваются детали крепежа к бортовой части надувной лодки.
  • Перед креплением необходимо установить подвижную трубку таким образом, чтобы она не касалась и не выступала за уровень дна лодки.
  • Стоимость изделия 1700 рублей.

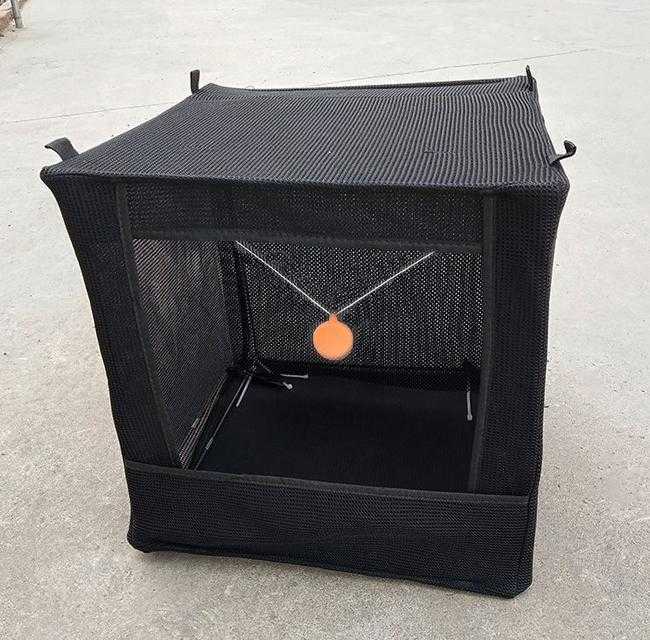

Мишень короб для стрельбы из рогатки

Во время тренировки с рогаткой, очень обидно просто так терять шарики для стрельбы, ведь их все время нужно покупать! Именно поэтому вот этот короб с мишенью пригодится каждому, кто хочет научиться метко стрелять из рогатки!

Короб представляет собой куб, сшитый из мягкой ткани, причем открыта только одна сторона короба, и она устанавливается в сторону стрелка! Внутри короба подвешивается силиконовая цель для стрельбы! После выстрела из рогатки, шарик, вне зависимости от того, попал он в цель или нет, попадает внутрь короба, где эластичная ткань гасит его скорость! Таким образом, покупка этого короба с мишенью позволяет научиться стрелять из рогатки, не теряя при этом шарики для стрельбы!

Сиденья для ПВХ лодок — виды, рекомендации по выбору

Чаще всего, в качестве сидений для ПВХ лодок используются жесткие типы — лавки или специальные поворотные и откидные кресла со спинками.

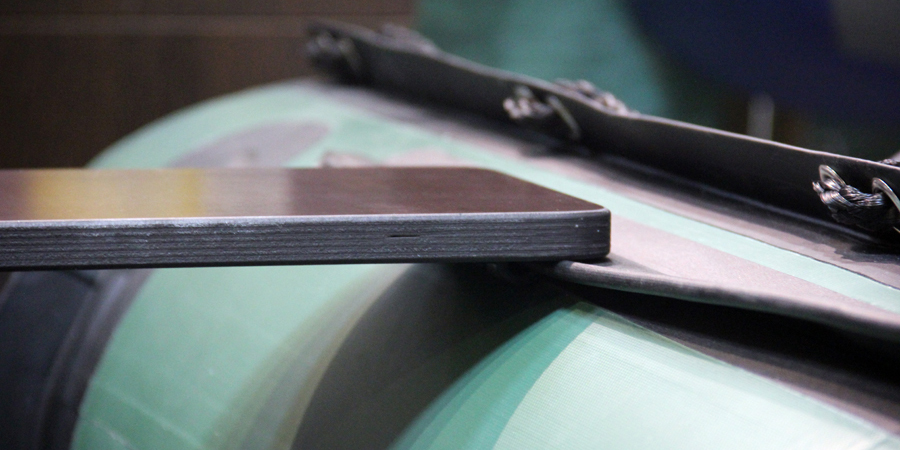

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный — когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный — так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Это дает сидениям возможность передвижения внутри кокпита лодки, пассажиры смогут удобно разместиться, да и груз можно правильно распределить, при установленном лодочном моторе.

Тюнинг сидений для ПВХ-лодок.

Согласитесь не слишком комфортно длительное время сидеть на жестком сиденье, входящим в стандартную комплектацию практически всех лодок. Дискомфорт чаще всего ощущается во время езды, когда лодка идет по волне, и жесткое сидение отдает каждый удар воды о борт. Для того, чтобы избежать дискомфорта, можно использовать один из двух вариантов усовершенствования вашего сидения.

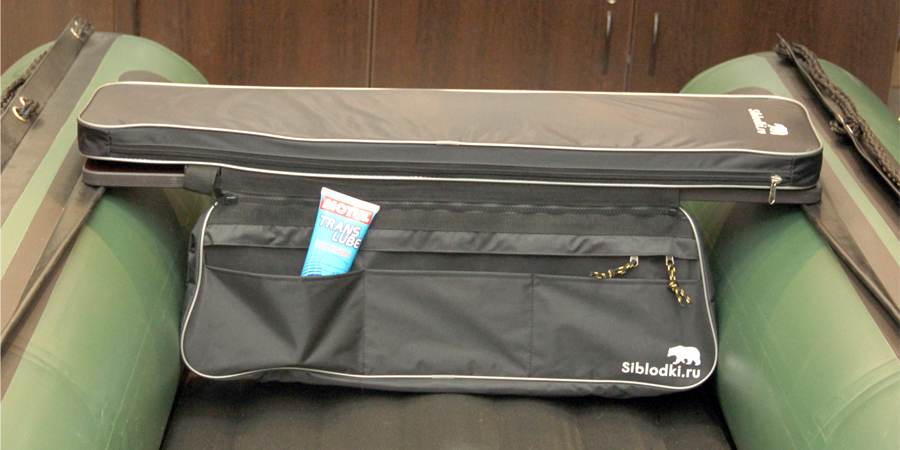

Во-первых, для увеличения комфортности используются специальные накладки на сидения. Они могут быть как простыми мягкими, так и со специальными отсеками для дополнительных снастей. Очень удобно, можно положить с собой в лодку и термос с чаем, и бутылку воды, и быть уверенным, что все это не будет кататься по дну лодки.

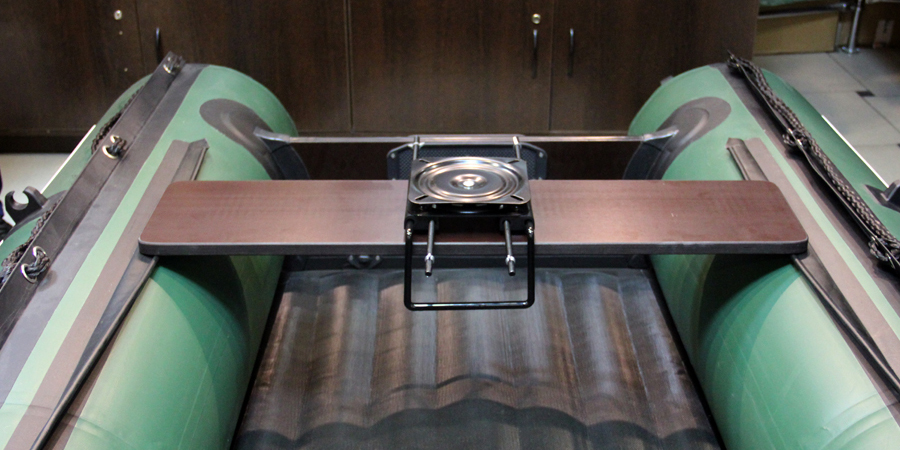

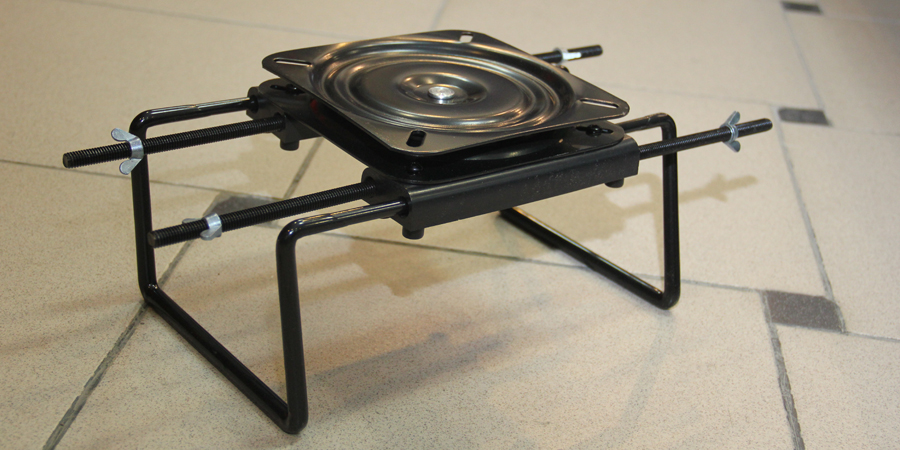

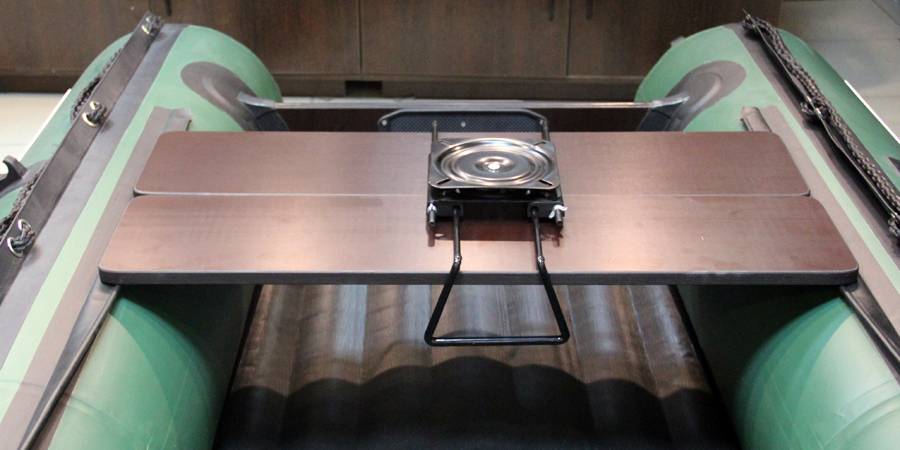

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн, который благодаря металлическим направляющим, без труда стягивается на сидении.

Что интересно, внутри такого кронштейна есть подшипник, позволяющий беспрепятственно вращаться конструкции вокруг оси.

И сверху на него уже монтируется само кресло.

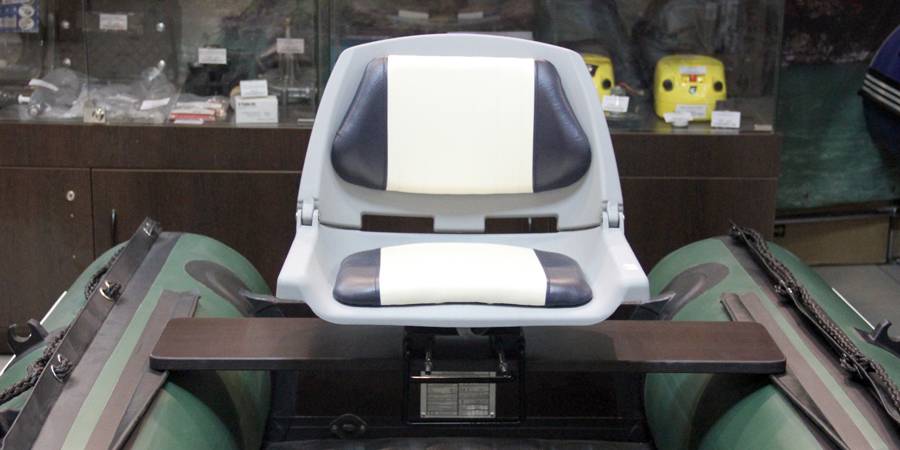

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество — оно может быть установлено на большинство моделей ПВХ лодок.

Константин Кожушко, руководитель рыболовного магазина «СибЛодки»:

— Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два. Дело в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Виды датчиков

Транцевые датчики

Самые популярные датчики, которыми комплектуются большинство продаваемых эхолотов. Стоимость их не велика, но от сюда, можно сказать и вытекают все его недостатки. На транце, как и положено, установлен лодочный мотор. Датчик соответственно крепится рядом с ним, а точнее рядом с гребным винтом, он ведь должен находится в воде. Он располагается чуть ниже корпуса. И вот в таком месте ему приходится работать в очень не простых условиях, постоянное движение, завихрения воды, пузырьки воздуха и т.п. А если лодка выходит на режим глиссирования, то датчик в большинстве своем перестает передавать какие либо данные на эхолот или данные передаются с большими погрешностями или перебоями.

На транец рекомендуется крепить датчики если длина лодки или катера не превышает 8 метров, а лучше и того меньше, исключение составляют короткие, быстроходные катера.

Есть еще и ригельное крепление датчика эхолота на транец. Угол транца по отношению к поверхности воды при это должен быть в пределах от 3 до 16 градусов. Если угол больше, то нужно будет под крепление подкладывать прокладку из пластика или дерева, т.к. датчик для нормальной работы должен быть немного наклонен в сторону движения судна.

В недостатки крепления датчика на транец можно записать еще и то, что его можно повредить при движении (он же выступает за пределы корпуса), он будет постоянно цепляться за траву, мусор, плавающий на воде и за разнообразные подводные препятствия (палки, коряги, бутылки).

Крепление внутри корпуса лодки

Датчик крепится на корпус катера, а точнее на днище и работает сквозь этот самый корпус. Такая установка возможно только на катерах из пластика, металл, дерево или сандвич (с воздушными полостями) не подходят. Т.к. датчик работает через материал корпуса, то тут важна его мощность. Зачастую в таком месте устанавливаются датчики мощностью от 1 до 4 кВт, эффективная глубина эхолокации которых составляет 300-3000 метров. Крепится он эпоксидной или полиэфирной смолой. Знаем случаи когда для крепления использовался пластилин, герметик и даже жвачка, но корректность работы эхолота с такими материала сравнительно не проверялась.

Недостатком такого места крепления является именно место крепления. Датчик работает через корпус, от сюда потери сигнала, снижение чувствительности и глубины сканирования. Обязательно нужно найти место, где стеклопластик плотный, без пузырьков воздуха или каких либо еще дефектов, т.к. все это будет мешать нормально работе эхолота, препятствовать прохождению сигнала.

Врезные датчики

Очень эффективное место для установки. Датчик врезается в днище катера и его работе уже ничего не мешает, ни мотор, ни поверхностный мусор, ни скорость. Формы, размеры и материал изготовления таких датчик разнообразны и каждый сможет подобрать для себя то, что ему нужно.

Главное правильно установить такой датчик. Сигнал от него должен идти строго вертикально вниз

На материал изготовления тоже нужно обратить внимание. Пластиковые датчики не ставят на деревянные корпуса, из-за разбухания дерева есть вероятность раздавить пластиковый корпус датчика, а  бронзовые на алюминий из за электрохимической коррозии. По толщине обшивки и угла ее наклона подбирают высоту корпуса датчика и угол направления излучения сигнала (0, 12, 20 градусов)

По толщине обшивки и угла ее наклона подбирают высоту корпуса датчика и угол направления излучения сигнала (0, 12, 20 градусов).

Врезные, наклонные датчики

Усовершенствованная модель простых врезных датчиков. У наклонных излучатель внутри корпуса жестко не закреплен, а имеет свободный ход на определенный угол, как правило, до 12 градусов. Мощность и эффективность у них такая же как и у обычных врезных. Такой тип предназначен для килевых корпусов катеров. И устанавливать его нужно также, просверлив в днище отверстие. Место лучше выбирать перед килем, рулем или винтом, в общем перед местом, которое создает в воде турбулентность. И опять же не забываем про соответствия материала датчика и корпуса судна.

Не забываем о том, что цена хорошего датчика может составить до половины стоимости самого эхолота.

Еще один вариант крепления датчика эхолота на транец (съемный вариант) с помощью ПВХ трубы от нашего читателя под ником Евген.

https://youtube.com/watch?v=pNpLc1YPVyw

Спасибо за подробную информацию по установке. Все просто, удобно, дешево, надежно и практично. Берем себе на заметку.

Установка держателя на лодку

Существует две большие группы держателей для установки прибора на плавсредство из ПВХ: заводские и самодельные. Правильный крепеж обеспечит сохранность оборудования. Заводское приспособление удобно крепится к транцу лодки.

При выборе держателя нужно учитывать особенности плавсредства, например, если оно не оснащено подставкой (скамейкой). В таком случае следует воспользоваться следующими советами установки держателя:

  1. Установить пластиковый держатель на клей. Для этого следует продумать место, где будет расположено крепление, взвесить все за и против, так как сдвинуть его потом не получится. Пластиковый держатель приклеивают на любой баллон резиновой лодки или закрепляют его, но только на жесткой поверхности (подставке). В данном случае следует правильно выбрать клей, чтобы монтаж был надежным и крепление прослужило долго.
  2. Выбирая крепление для эхолота к корме, следует учитывать, что во время движения или при высокой волне эхолот заливает водой.
  3. Надежное соединение прибора с плавучим средством выполняют с помощью замков разных модификаций, которые имеются в продаже. Устройство простое, на его монтаж уходят считанные минуты.
  4. Прибор прикрепляют к сидению с помощью винтов.
  5. Можно корпус эхолота просто держать в руке как телефон, если позволяют размеры экрана.

Увеличение транца

Нормальная высота дейдвуда равняется 381 мм, но даже в двигателях одного изготовителя она может разниться на 20-25 мм. За счет идеального положения двигателя можно повысить скорость плавсредства и убавить брызги сзади лодки. Если вы ставите мотор, а антикавитационная плита на поверку ниже требуемого уровня, можно отпустить винты и выставить подходящую высоту транца, а потом выполнить пробные заезды. При потребности смены подвесного движка можно регулировать транец под характеристики нового мотора, в частности, под размер его дейдвуда.

В следующем видео вас ждет отличный пример тюнинга лодки ПВХ своими руками.

Бюджетные эхолоты для рыбалки

Если выделенный бюджет невелик или вы попросту хотите сэкономить, стоит обратить внимание на недорогие эхолоты JJ-Connect Fisherman. Наиболее дешёвые устройства этой серии стоят около 3000 рублей

Как правило, такие модели оснащаются дисплеями небольшого размера и используют 1-2 луча.

Компактность и низкая цена делают данные эхолоты хорошим вариантом для новичков.

Также к бюджетным эхолотам относятся и некоторые устройства от Garmin. Вообще в данной компании имеются различные модели, и стоимость некоторых достигает 40 000 рублей, но имеются и недорогие эхолоты, которые можно прикупить за 4000-5000.

Если же вы ищете профессиональный эхолот и готовы выложить за него кругленькую сумму, обратите внимание на универсальные модели от компаний Humminbird и Fisherman. Их эхолоты для сканирования используют 4-5 лучей и быстро передают данные, имеют GPS-приемник, оснащаются высококачественными контрастными дисплеями и дополнительными датчиками

Эхолот-картплоттер – это устройство, сочетающее в себе возможности функционального эхолота и электронных карт. Картплоттер может запоминать места на карте, маршруты и прочие данные местности.

Если вы хотите более детально ознакомиться с другими недорогими эхолотами, советуем вам почитать статью про обзоры эхолотов.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
