Как сделать снегоход из бензопилы Дружба своими руками

Видео инструкция

На видео пошаговая инструкция по заклеиванию надувной Лодки ПВХ

Система привода

На выходной вал двигателя устанавливается ведущая звёздочка небольшого диаметра. С него крутящий момент через цепь передаётся на ведомый вал, располагаемый под сидением двигателя. На ведомом валу находятся:

  • Ведомая звёздочка большого диаметра.
  • Зубчатые колёса, приводящие в движение гусеницы.
  • Направляющие для гусениц.

Ведомый вал крепится на раме с помощью подшипников. Зубчатые колёса толкают траки, приводя гусеницы в движение. Цепь и звёздочки снимаются с одного устройства. На роль донора подходят старые мотоциклы, снегоходы («Буран»). Зубчатые колёса для траков снимаются только с другой гусеничной техники.

Направляющие ролики вращаются вместе с валом, крепятся рядом с зубчатыми колёсами и служат для натяжения ленты. Выполняются из дерева или пластмассы, на торцах имеют слой мягкой резины. Резина предотвращает повреждения гусеницы. Такие ролики легко изготовить самостоятельно, закрепив окантовку мебельным степлером.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

Преимущества модели:

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Самодельный снегоход: технология сборки

Подробных конструкторских чертежей и специальных технологических карт для производства самодельного снегохода не существует. Каждый вид имеет свою особенность. Поэтому можно рассмотреть основные моменты сборки снегоходного устройства.

На первоначальном этапе необходим каркас будущего транспортного средства. Рамы для лонжерона можно изготовить из двух стальных уголков размером 50х36 мм и двух стальных листов (каждая толщиной по 2 мм). Для придания жесткости будущему транспортному средству края металлических пластин отгибаются под углом в 90º .

Принципиальная схема коммутатора системы зажигания снегохода.

Теперь необходимо выполнить по два сквозных технологических отверстия (под приводной вал гусеницы в передней и задней частях снегохода, под осевые направляющие зубчатой передачи колес гусеницы). Натяжное устройство лонжерона должно монтироваться на обеих сторонах. На нижней раме привариваются дополнительные усилительные кронштейны, которые должны располагаться равномерно между собой.

Ось опорных катков монтируется с нижней стороны паза. Катки располагаются на 5 осях. Каждый каток необходимо «обуть» в резину. Всего получается при установлении в шахматном порядке 18 катков. Если нет возможности изготовить катки самостоятельно, то можно использовать с картофельного сортировочного агрегата. Кстати, оси катков можно позаимствовать оттуда же. Концы осей следует немного отпустить, для того чтобы можно было нарезать резьбу под М10. Между катками на оси надеваются дюралюминиевые втулки, которые можно изготовить из трубы подходящего диаметра.

Каждая ось кронштейна фиксируется гайкой и контргайкой. Все оси работают как дополнительные поперечины для усиления рамы, при всем этом удерживают лонжерон на некой дистанции между собой. Иных фиксирующих деталей усиления задней и передней частей нет.

Металлические уголки 30х30 мм, приваренные к лонжерону, послужат стойками снегохода. Трех стоек будет вполне достаточно для крепления редуктора бензопилы. Сюда же монтируется промежуточный вал цепной передачи. Между задней и средней частями портала устанавливается ящик. Можно использовать простой ящик для зимней рыбалки. Он послужит сидением для водителя. Передняя часть рамы соединяется с траверсой переднего моста. В этом качестве можно использовать водопроводную трубу диаметром не менее 30 мм. На концах привариваются дополнительные втулки для лыжного руля.

Конструкция снегохода своими руками.

Моторный подрамник крепится в середине балки. Все сборочные детали собираются из труб. В соединительных стоечных местах приваривается стальная косынка. Это придаст конструкции прочностные характеристики и сделает ее более жесткой.

Самодельный снегоход из бензопилы должен быть оборудован гусеницами. Эту технологическую часть конструкции можно взять со старого снегохода «Буран». Для нормальной работы его тракт следует немного укоротить, приблизительно на 500 мм, и места разрыва сшить транспортерной лентой. Колеса для зубчатой передачи делаются из капронового листа в 15 мм.

Вал привода делается из металлического трубного проката диаметром в 28 мм. На него же вправляется круглый фланец с технологическими отверстиями для зубчатых колес. Концы приводного вала необходимо развальцевать и впрессовать туда цапфы-наконечники. Они должны быть проточены под установочные шариковые подшипники. Левый наконечник делается несколько короче правого. Более длинная часть необходима для проточки шпоночного паза, которая послужит для фиксирования ведомой звезды 2 ступени цепной передачи.

Систему рулевого управления в самодельные снегоходы можно применять из старых мотоциклов или мопедов. Главное условие: он должен иметь трехрычажное управление. Манетка на правой стороне руля будет служить вместо педали газа. Устанавливать тормозную систему для такой конструкторской самоделки не обязательно. Хотя все зависит от желания и способностей мастера. Система тормозов значительно осложнит техническую часть сборочного процесса и увеличит общую массу конструкции. Двигатель на самодельный снегоход можно взять от бензопилы «Урал» или «Дружба».

Наиболее простые самоделки из бензопилы

Ниже приведены разные варианты устройств, изготовленных из бензопил. Каждый желающий сумеет использовать такие идеи в собственном хозяйстве. Из бензопилы с маленьким количеством дополнительных материалов можно сделать:

Болгарка. Что можно сделать из бензопилы своими как переделать багги конструктивно и по. Основная система такого устройства — подшипниковый узел с валом. Так что, знание многие умудрялись сделать из бензопилы простенький даже из старой. Как сделать видео самодельного снегоуборщика из бензопилы сделать снегоуборщик. На одном его конце устанавливают ведомый шкив, который вращается с помощью клинового ремня. На другом закрепляют оправку для отрезных кругов. И аэросани реально сделать самому из как сделать аэросани от бензопилы. В зависимости от их марки такой болгаркой можно резать камень, металл, кирпич и другие строительные материалы.

Ледобур. 1.8 как собрать бензиновый генератор из бензопилы своими как сделать из бензопилы снегоход. Как сделать мопед из велосипеда и генератор из бензопилы своими. Для хорошей работы устройства скорость шнека не должна быть большой, поэтому необходимо использовать редуктор, выполненный в виде червячной или клиноременной передачи. Такое устройство можно применять при строительстве фундамента из винтовых свай и для других земляных работ.

Насос для перекачки воды можно использовать для полива огорода, аварийного водоснабжения, осушения водоемов или залитых подвалов. Такая насадка представляет собой простой центробежный насос, оснащенный кронштейном для крепления к пиле и шкивом, приводящим турбины насоса в действие.

Лебедка, в которой используется привод бензопилы. Тяговое усилие такого устройства напрямую зависит от мощности мотора пилы. При использовании дополнительного блока ее можно значительно увеличить. Как сделать сенокосилку из бензопилы или как правильно собрать роторную косилку. Данное устройство оснащают такими дополнительными деталями, как отводной блок, крюки, ремни, анкеры.

Порядок изготовления вездехода

Есть умельцы, которые изготавливают своими руками не то что вездеходы — танки в натуральную величину. Однако чаще всего в планах домашнего мастера — мини вездеход гусеничный, на котором можно съездить в лес, на рыбалку, за грибами, а также в магазин или в гости к соседу по размытой дороге или напрямик по пересеченной местности. Как правило, они не оборудованы пассажирским местом и грузовым отсеком, однако являются компактными, недорогими и экономичными машинами.

Простейшие мини вездеходы на гусеницах делаются из грузовых самоходных тележек. Достаточно установить на колеса гусеничную ленту, изготовить которую легко и просто из резиновой полосы и металлических скоб, предотвращающих соскальзывание ленты. Однако следует помнить, что гусеничный движитель, повышая проходимость, одновременно отнимает скоростные характеристики. Поэтому обычно мастера стараются собрать машины на основе более скоростных моделей и даже покупают мощные моторы отдельно.

Для начала необходимо определиться с имеющимися запчастями и решить, каких размеров и мощности будет машина. Базовый чертеж гусеничного вездехода можно найти в интернете и доработать, но лучше сделать с нуля, используя нужные размеры и детали.

Необходимые инструменты и материалы

Рассмотрим два способа сделать самодельную вездеходную машину. Первый попроще, второй — чуть сложнее.

У многих сельских жителей есть мотоблок, который не жалко превратить в вездеход. В идеале стоит брать дизельный мотоблок, он мощнее. Итак, за основу взят дизельный мотоблок «Зубр». Замечателен он тем, что имеет мощность двигателя целых 8 л. с., достаточно мощный аккумулятор с генератором, а также фару для перемещения в темное время суток. Ключевая черта — данная модель способна притормаживать левым или правым колесом, что дает возможность разворачиваться на месте за счет отдельного тормоза на каждое колесо. Это позволяет переработать его по типу гусеничного трактора ДТ-75, где поворот осуществляется посредством фрикционов, притормаживающих колеса с той стороны, куда нужно повернуть.

Никаких изменений в конструкцию вносить не нужно. Достаточно соединить колеса с одной стороны резиновой лентой и заблокировать сцепное устройство между мотоблоком и адаптером.

Вездеход можно изготовить несколькими способами

Необходимые инструменты:

  • острый и прочный нож-резак;
  • монтировка;
  • отвертки шлицевая и крестовая;
  • кусачки;
  • молоток.

Материалы: покрышки от трактора МТЗ-82 — они пойдут на гусеницы резиновые для вездехода. Достаточно двух покрышек.

Процедура проста:

  1. Срезать боковую часть покрышки. Она достаточно твердая, но если нож хорошо заточен, проблем не возникнет.
  2. Натянуть остаток покрышки на колёса с одной стороны.
  3. Повторить для второй покрышки и колес с другой стороны.

Работа закончена. Как видно, мастер не производит никаких конструктивных доработок с мотоблоком, поэтому эта работа доступна даже начинающим механикам.

Второй способ посложнее и потребует умения соединять детали и узлы от разных машин. Зато результат порадует мощностью и проходимостью.

Необходимые детали и материалы:

  • двигатель (в приведенном примере мастер приобрел новый «Lifan» мощностью 22 л. с.);
  • КПП от мотоцикла «Урал»;
  • транспортерная лента (для изготовления гусениц);
  • уголок металлический;
  • профтруба металлическая;
  • колеса от легкового автомобиля ВАЗ (любой «классики»).

Инструменты:

  • УШМ (болгарка);
  • сварочный инвертор;
  • набор гаечных ключей;
  • дрель;
  • молоток;
  • рулетка.

Такой набор найдется в любой мастерской и не потребует дополнительных затрат.

Гусеницы являются основным элементом вездехода

Порядок сборки

Действия по сборке:

  1. Сварить раму из профтрубы.
  2. Собрать редуктор и планетарный механизм.
  3. Установить двигатель на раму.
  4. Установить гибкую муфту между КПП и задним мостом.
  5. Собрать фрикцион из дисков сцепления мотоцикла «Урал».
  6. Установить цепную передачу, которая будет передавать крутящий момент.
  7. Сварить корпус вездехода.
  8. Собрать гусеницы. Для основы используется транспортерная лента, в качестве траков — уголок.

В результате получится одноместный вездеход, прочный, надежный и достаточно простой по конструкции, чтобы все возможные неполадки можно было устранить максимально быстро и недорого

Еще одно важное преимущество состоит в том, что большинство узлов и деталей можно найти на разборках, а значит, снова сэкономить. Двигатель можно взять старый и менее мощный, но если нужны хорошие скоростные характеристики и по-настоящему высокая проходимость, 22-сильный Lifan будет оптимальным выбором

Снегоход своими руками: фото сборки самоделки

Самодельный снегоход своими руками: фото пошаговой сборки снегохода на гусеничном ходу с двигателем «Лифан».

Автор принял решение построить свой собственный снегоход и, пожалуй, это у него получилось, далее предлагаю Вашему вниманию фото основных этапов изготовления самоделки.

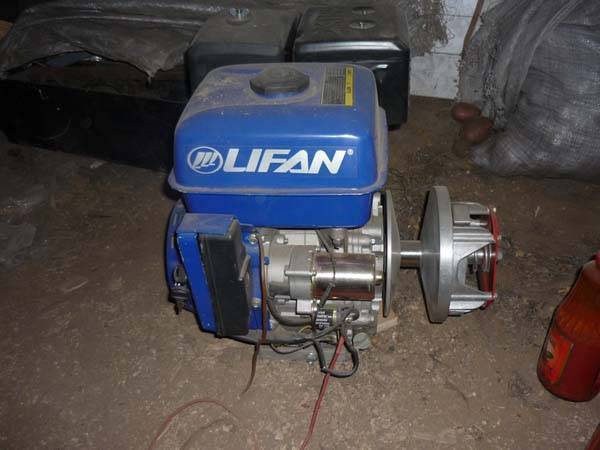

Первым делом автор определился с двигателем, было решено приобрести двигатель «Lifan 188 FD» 13 л.с, оборудованный электростартером.

Также для постройки гусеничного снегохода были приобретены: ведущий и ведомый вариаторы, ролики, ведущий и ведомый валы, звёздочки.

Гусеницу шириной 0,5 метра автор использовал от мотобуксировщика «Райда».

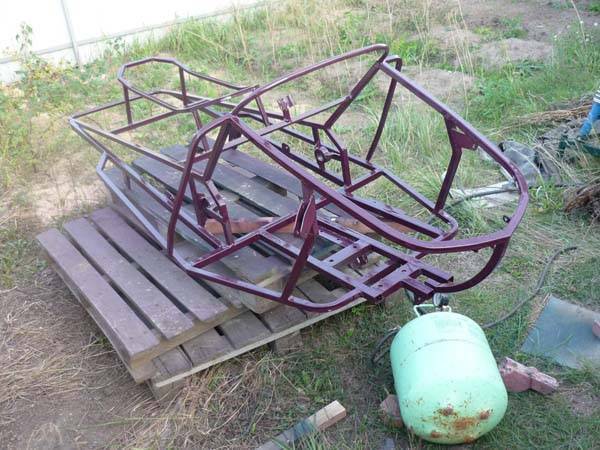

Из профильных труб сварена рама, части рамы выгибались на трубогибе.

Собрана ходовая часть.

Ролики от снегохода «Буран», склизы от снегохода «Тикси».

На фото процесс установки ведомого вариатора.

Собрана передняя подвеска, двигатель установлен на резиновые подушки.

Из пластика автор вырезал накладки для моторного отсека.

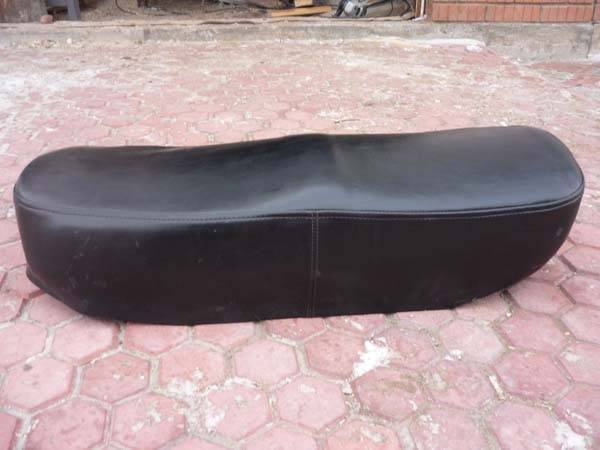

Сидение обтянуто кожей.

Фара позаимствована со скутера, капот сделан из капота от ВАЗ 2110.

К двигателю есть удобный доступ.

Лыжи от снегохода «Тайга».

Самодельный гусеничный снегоход готов и ждёт хорошего снега.

После окончательной доработки и покраски, автор испытал свою самоделку.

Автор озвучил бюджет постройки:

  • Двигатель — 12,5 тыс. р.
  • Вариаторы – 9 тыс. р.
  • Гусеница — 7,5 тыс. р.
  • Лыжи от снегохода – 5 тыс. р.
  • Валы ведущий, ведомый – 2 тыс. р.
  • Ролики, склизы – 4 тыс. р.
  • Лобовое – 1 тыс. р.
  • Фара скутера – 450 р.

Помимо этого ещё понадобились токарные и сварочные работы.

Рекомендую посмотреть видео автора самоделки, где он подробно рассказывает о своём снегоходе.

Варианты изготовления

На фото ниже приведена возможная схема создания гусеницы для снегохода. Длина основного участка составляет 5,8 м. При этом используются катки величиной 0,07 м. Межосевое расстояние принимается равным 0,9 м.

Изготовление гусеницы для снегохода своими руками при наличии чертежей происходит весьма просто. Но если взять даже самую лучшую транспортерную ленту в чистом виде, то она будет быстро изнашиваться во время эксплуатации. Исправить положение помогает прошивка по краям толстой леской. Ничего оригинального тут придумывать не надо — придется только действовать так же, как при шитье обметывают края ткани

Именно периметр является самым уязвимым звеном, и неважно при этом делается ли гусеница на 1 метр, на 2 метра или какой-то другой длины

Полоса резины должна быть закольцована. Некоторые люди просто сшивают торцы, но подобная методика недостаточно надежна. Куда лучше будет задействовать шарнир, который подбирают под рояльную петлю.

Но некоторые люди отмечают, что для снегоходной гусеницы подойдет и резина, снятая со старого мотоцикла (выпуска до 1990 года). Правда, такой ресурс по очевидным причинам встречается уже редко. Альтернативное решение — сделать гусеничный движитель на основе ремней. К клиновидному полотну добавляют грунтозацепы собственной конструкции. Чаще всего на сцепление идут заклепки либо комбинация «гайка-болт».

Ремни оснащают еще на производстве отверстиями, которые несложно подогнать под главную звезду снегохода. Надо только оставить определенный промежуток между полосами. Крепление такой конструкции производится с помощью троса маленьких диаметров и иных прочных материалов.

Полезно рассмотреть и альтернативные решения (которых, на самом деле, очень много). По одной из схем также предполагается использование транспортерной ленты. Дополнительно потребуется профильная труба прямоугольного сечения. Для крепления применяют гайки, болты, граверы и шайбы. Начинают работу с самодельным движителем, формируя заготовки траков.

Их просто отрезают точно по ширине гусеницы при помощи УШМ. Когда черновые заготовки сделаны, им надо придать особую форму, опрессовывая на станке.

После этого наваривают ограничивающие клыки и арматуру, напоминающую литеру Y. Полученные экземпляры проверяют и подгоняют на том месте, куда они должны встать.

Собрать гусеницу самому, когда сделаны траки, уже не составляет особого труда. Надо только проделать в ленте отверстия при помощи заточенной на торце трубки. Боковину трубки оснащают тоже отверстием, которое помогает извлекать резиновую крошку и пыль. Траки сверлят электродрелью, на каждом краю должно быть два отверстия. Сборка с такими заготовками не составляет труда.

Но есть еще несколько тонкостей, которые необходимо учесть в любом случае. Если на первом плане будет повышенная проходимость, то нужно изготовить двухгусеничный снегоход, который к тому же устойчивее имеющего одну опору. Никакой практической разницы в работе нет, разве только придется сделать еще одну гусеницу дополнительно. Сами движители иногда приходится дорабатывать, выполняя шиповку саморезами. Такая процедура призвана повысить проходимость транспортного средства до максимума.

На снегоходе без шипов, как показывает практика, очень сложно заезжать на обледеневшие берега, на скользкие серпантины. Если процедура выполнена правильно, можно забыть о такой проблеме как минимум на один сезон. Правда, стоит учесть, что шипованные гусеницы хуже поворачивают, особенно на асфальте. Но безопасность в сложных условиях стоит того

Необходимо также уделить внимание задней подвеске, которая должна четко работать в связке с гусеницами

Связанные подвески применяют в спортивных и грузовых моделях. Но вот на глубоком снегу и при использовании длинных гусениц лучше подойдут несвязанные подвески. Такое исполнение усиливает тягу и отлично распределяет весовую нагрузку.

Плюсы и минусы самостоятельного изготовления

Главное преимущество собственноручного изготовления снегохода – это возможность создать надежный агрегат, который по своим характеристикам практически не будет уступать заводским аналогам производства известных брендов.

Среди других важных достоинств самостоятельной сборки выделяются:

  • возможность спланировать и собрать снегоход тех размеров, которые подойдут для водителя и конкретных условий эксплуатации;
  • использование практически любых подручных средств – отдельных деталей или целых механизмов. Главное, чтобы используемые узлы были в полностью исправном состоянии;
  • экономия топлива – изготовленный своими руками снегоход потребляет на порядок меньше топлива, чем фирменные аналоги. Это заметно даже в тех случаях, если для его конструирования используются мощные силовые агрегаты от профессиональных бензопил;
  • простота в эксплуатации и обслуживании – снегокат с мотором от бензопилы обладает простым устройством, что облегчает его обслуживание и самостоятельный ремонт.

Недостаток у собственноручного изготовления снегохода всего один – необходимость научиться пользоваться болгаркой, дрелью и сварочным аппаратом в случае, если у конструктора нет навыков в эксплуатации этого оборудования. Кроме того, будет полезным овладеть токарным станком – его использование позволит выточить качественные детали для сборки агрегата.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

  • Из транспортной ленты толщиной 3 мм.
  • Из автомобильной покрышки.
  • Из клиновых ремней.
  • Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см 2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

  • От края ленты 15−20 мм.
  • Между болтами на траках 100−120 мм.
  • Между болтами при кольцевании 25−30 мм.

Всего на один трак уходит по 2 болта, на один соединения ленты — 5−10 болтов в зависимости от числа рядов. При использовании автомобильных покрышек оставляют только беговую дорожку, а боковины удаляют обувным ножом.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Какую бензопилу выбрать?

Выбор правильной бензопилы – важный этап создания самодельного снегохода. Например, устройство можно создать на основе двигателя самой простой бензопилы «Дружба». Однако следует быть готовым, что вес этого агрегата очень высок (порядка 12 кг), а вот мощность, наоборот, довольно низкая – около 1 кВт. Еще одним недостатком можно назвать отсутствие деталей, позволяющих закрепить кожухи безопасности. Если оценить технические характеристики «Дружбы», то выясняется, что они проигрывают другим моделям по всем пунктам. Пила оснащена двухтактным бензиновым двигателем.

Хорошим решением является использование агрегата «Урал». Данная модель при таком же весе, что и «Дружба», имеет значительно большую мощность – 3,68 кВт. Экологически безопасное устройство способно функционировать даже в экстремальных погодных условиях. Двухтактный двигатель бензопилы работает за счет бензина, а его габариты составляют 46х88х46 см.

Еще одним подходящим выбором можно считать бензопилу «Штиль». Это устройство абсолютно безопасно как для человека, так и для окружающей среды. Пила обладает малым весом, а также практически не шумит, чего нельзя сказать ни про «Дружбу», ни про «Урал».

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
