Транцевые колеса для лодки: виды, особенности выбора и советы как сделать своими руками транцевые колеса (95 фото)

Как сделать своими руками?

Прежде всего, нужно определиться с имеющимися размерами конкретной лодки, чтобы установленные шасси не мешали управлению судном.

Необходимые материалы и инструменты:

  1. 2 колеса с диаметром 35 см и шириной 60-80 мм.
  2. Профиль квадратной формы с сечением 25×25 мм из нержавейки.
  3. Трубка с подходящим диаметром для установки колес.
  4. В качестве крепежных элементов подойдут шплинты, шайбы, болты, гайки.
  5. Ножовка по металлу, плоскогубцы, гаечный ключ, электродрель.

Пошаговое руководство по изготовлению:

  1. Определяем место для монтажа на транец квадратного профиля (без ущерба для работы подвесного мотора).
  2. Отмеряем отрезок вниз с учетом, что колеса должны размещаться немного ниже нижнего края транца на длину радиуса с добавлением 5 см. Такой размер позволит добиться нужного уровня безопасности и уменьшит сопротивляемость во время хода судна.
  3. Кронштейн для установки шасси может быть и прямым, и под соответствующим углом. Первое исполнение считается самым надежным и доступным в производстве. Здесь меньше сварочной работы, и к тому же, цельный кронштейн способен выдерживать серьезное воздействие.

Второе исполнение, где кронштейн сваривается под углом, предполагает расположение колес под днищем лодки, без вмешательства в работу подвесного мотора.

Здесь нужно отпилить от профиля 4 отрезка подходящей длины для конкретного плавсредства. С помощью сварки приварить трубки (для насаживания колец) к нижней части профиля.

В трубках просверлить сквозное отверстие, чтобы за счет шплинта зафиксировать кольца. Помимо этого, к внутреннему кольцу трубки необходимо приварить гайку с подходящим диаметром, чтобы исключить прижатие изделия к крепежным элементам.

На внешнем конце целесообразнее установить пластиковую или резиновую пробку, во избежание попадания влаги внутрь.

В верхней части, электрической дрелью делаются 2 отверстия насквозь, через которые монтируются шасси на транец.

2 готовых части крепления соединяются сваркой. Допустимый угол между ними 35-45 градусов. При необходимости, концы можно подрезать.

По завершении всех работ, шасси насаживаются на трубки и шайбами фиксируют. Изделие готово. Если есть возможность, крепежные элементы можно покрасить.

Чертеж:

Элементы конструкции:

Источники

  • http://primanki.com/equipment/transport/upgrade/kolesa-dlya-lodok-pvx.html
  • http://BoatCity.ru/motor/tyuning-i-zapchasti-plm/delaem-trancevye-kolesa-svoimi-silami.html
  • http://fb.ru/article/220031/kolesa-trantsevyie-dlya-lodok-pvh-svoimi-rukami-cherteji-foto
  • http://myownship.ru/acessories/upgrade/ustanovka-trancevyx-koles-na-pvx-lodku.html
  • https://ribalka.guru/masterskaya/izgotovlenie-trantsevyih-koles
  • http://FishingDay.org/trancevye-kolesa-dlya-lodki-pvx-svoimi-rukami/
  • http://bolshoyulov.ru/kak-samostoyatelno-izgotovit-trancevye-kolesa-dlya-lodok-pvx/

Что это такое, и для чего они нужны?

Переносить двух-трехместную резиновую лодку в надутом состоянии довольно легко – мужчина среднего телосложения без труда пронесет её несколько десятков метров, разделяющие машину и берег реки или озера.

Значительно сложнее сделать это, если кокпит забит рыбацкими принадлежностями и снаряжением, а на транец уже присоединен навесной мотор. Что же делать?

Снимать мотор и переносить всё оборудование по отдельности, если нужно пересечь небольшую отмель, где возникает опасность повредить дно лодки? Сделать это крайне сложно.

Сегодня в продаже можно встретить различные колеса. В первую очередь они различаются размерами и шириной.

Опытные рыбаки советуют выбирать широкие колеса среднего размера. Благодаря им можно без труда пересекать как участки с плотным грунтом, так и песчаные пляжи – широкие колеса не будут увязать.

Немаловажно, что и колеса, и крепления изготавливаются из материалов, не боящихся влаги. Ведь они будут большую часть времени находиться в воде

Собираем необходимый материал и инструмент

Итак, вы решили изготовить колеса, которые будут установлены на навесной транец, самостоятельно? Вполне похвально. Тем самым вы сможете сэкономить не только несколько тысяч рублей, но и сделать колеса с креплениями именно такими, какие вам нужны – длина, ширина и размер колес.

Все, что вам понадобится для выполнения работы, это:

  • Пара колёс диаметром около 35-35 сантиметров и шириной 60-80 миллиметров;
  • Квадратный профиль сечением 25х25 миллиметров;
  • Трубка диаметра, подходящего к креплению колес;
  • Набор болтов, шайб, гаек, шплинты.

Конечно, и профиль, и крепеж должны быть изготовлены из нержавейки. Придется немного переплатить, зато и колёса прослужат много лет, а не один сезон. Кроме того, вам понадобится ножовка по металлу, электрическая дрель и плоскогубцы или гаечные ключи.

Колеса транцевые для лодок ПВХ своими руками: чертежи, фото

В последнее время надувные лодки обрели большую популярность по сравнению с обычными, выполненными из дюралюминия. Этому обстоятельству послужило множество причин. Прежде всего, такие изделия стоят значительно дешевле, помимо прочего, для их хранения не требуется отдельное помещение или гараж. При транспортировке вовсе не обязательно использовать дополнительную технику. При всем при этом резиновая лодка при желании доставит своего хозяина в любую точку реки или озера, в особенности это касается того случая, когда устройство обладает транцем. Утверждение верно даже при наличии мотора, мощность которого составляет 3 лошадиные силы. Однако помня о необходимости транца для монтажа мотора, многие любители рыбалки забывают о колесах для ПВХ-лодок. Данное упущение достаточно серьезно, именно поэтому его рекомендуется исправить.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

  1. От профильной трубы отрезают 2 заготовки под стойки шасси.
  2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
  3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
  4. Перпендикулярно пропилу сверлят два отверстия.
  5. Вставляют рамку в пропил на торце трубы.
  6. Через отверстия маркером или керном делают отметки на рамке струбцины.
  7. По отметкам на рамке сверлят два отверстия.
  8. C прижимного винта струбцины снимают плоскую площадку.
  9. Выкручивают прижимной винт из струбцины.
  10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
  11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
  12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
  13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
  14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
  15. На губке рамки также крепят площадку с резиновой накладкой.
  16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
  17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

  1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
  2. В углах основания сверлят четыре отверстия.
  3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
  4. Пластины приваривают к основанию на расстоянии 30 мм.
  5. Стойку вставляют между пластинами.
  6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

  1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
  2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
  3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
  4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
  5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
  6. В просверленном отверстии нарезают резьбу М8.
  7. В резьбу вкручивают винт с потайной головкой.
  8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
  9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
  10. Штифт вставляют в овальный паз в верхней части стойки.
  11. Второй конец пружины фиксируют в проточке штифта.
  12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
  13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
  14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
  15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
  16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

Перекидные

Наша цель заключается в том, чтобы изготовить колеса, устанавливаемые на лодку ПВХ, независимо от типа днища. Их функциональность должна позволять быстро готовить лодку к транспортировке. Сразу отметим, что от типа фланцев метод крепления колеса к стойке не зависит, поэтому можно воспользоваться советами, приведенными выше. В качестве альтернативы предложим еще один способ.

На чертеже указано крепление колеса. Роль оси выполняет втулка, вваренная в стойку. В результате получится практически готовое устройство.

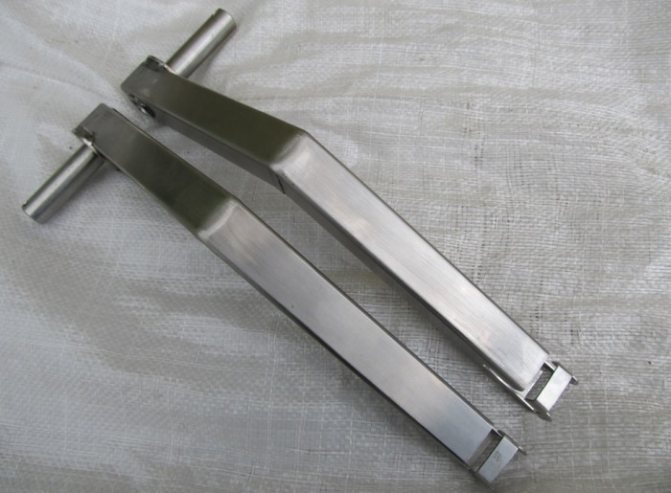

Заметьте, что изгиб стойки обеспечен за счет соединения профиля под углом. Место сварки тщательно обрабатывается, поэтому шов практически не виден. Осталось продумать конструкцию перекидного устройства. В самом простом исполнении, требующем наименьших затрат, верхние части стоек выглядят следующим образом.

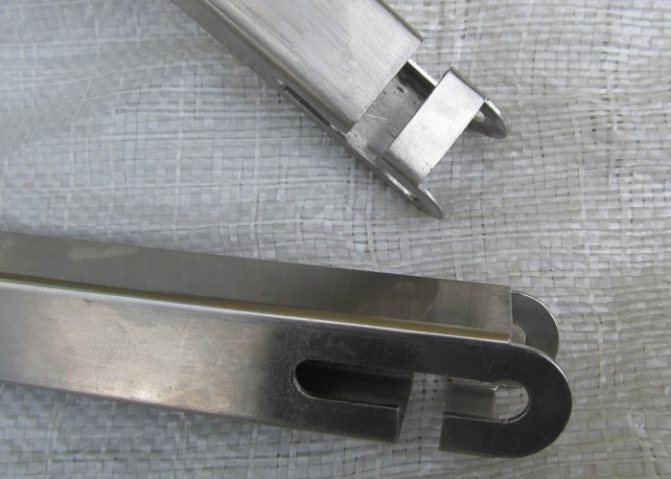

Фланец выполняется из П-образного профиля. Он снабжается штифтом, поэтому стойка в любом из положений входит в надежное зацепление.

В данной конструкции придется еще просверлить отверстия под болты, ведь фланец должен крепиться к транцу лодки. В целом, можно заново и по порядку переписать алгоритм установки транцевых колес.

Удобнее всего работать, когда ложка лежит днищем вверх.
Готовая стойка примеряется к транцу

Необходимо обратить внимание, чтобы между колесом и баллоном лодки оставался зазор. Зазор между покрышкой и днищем должен быть около 4 см, чтобы налипшая на колесо грязь не мешала транспортировке.
При установленных параметрах необходимо развести колеса на максимально возможное расстояние, тем самым, увеличив устойчивость лодки.
В намеченных местах засверлить транец сверлом 3 мм, а затем – 8мм

Дрель следует держать перпендикулярно плоскости транца.
Установить стойки.

Подготовка материалов

При желании создать эффективные колеса для лодки ПВХ своими руками (чертежи, схемы и пошаговые инструкции можно найти в свободном доступе), нужно правильно подойти к подготовке материалов и инструментов. Как известно, самодельный транспортировочный элемент стоит гораздо дешевле, чем магазинный. Изготавливая его самостоятельно, можно правильно рассчитать ширину и длину креплений. Чтобы успешно выполнить работу в домашней мастерской, требуется найти такие материалы и инструменты:

  1. Два колеса диаметром 35 сантиметров и шириной 60−80 мм.
  2. Квадратный профиль сечением 25 на 25 миллиметров.
  3. Трубку с оптимальным диаметром. Как правило, он сопоставим с диаметром креплений.
  4. Шайбы, болты, гайки и шплинты.
  5. Ножовку для резки металла.
  6. Плоскогубцы и электродрель.

Кроме этого, в процессе изготовления придется применить сварочное оборудование, хотя работа со сваркой короткая и несложная. В любом случае самоделка обойдется рыболову дешевле, чем покупной вариант.

Начало работ

После успешной подготовки нужных подручных средств и материалов можно начинать работу. Изначально стоит определить подходящее место на лодке, где будет цепляться колесный профиль на навесной транец

На этом этапе важно убедиться, что транспортировочный узел не нарушает нормальную функциональность плавательного средства, даже если придется пожертвовать прочностью креплений. В противном случае при работе двигателя могут появиться непредвиденные проблемы. После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров)

В такой конфигурации сопротивление воде при передвижении будет снижено

После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров). В такой конфигурации сопротивление воде при передвижении будет снижено.

Что касается кронштейнов, то они бывают и прямыми, и с небольшим углом. Первый вариант демонстрирует повышенную прочность и простоту изготовления, т. к. количество сварочных работ минимальное. К тому же, монолитный кронштейн очень надежный и без проблем выдерживает максимальные нагрузки. Варианты с определенным углом отличаются эргономичными размерами и способны размещаться непосредственно под дном лодки, не нарушая ее плавучесть и стабильность работы двигателя.

Пошаговое руководство

В большинстве случаев рыболовами рассматривается именно второй вариант, расположенный под углом. Его создают по такой пошаговой инструкции:

  1. Для начала нужно отпилить четыре отрезка от профиля (их размеры могут быть разными, в зависимости от созданных чертежей и габаритов плавательного средства).
  2. С помощью сварочного оборудования к нижним местам цепляются трубки, на которые в дальнейшем будут насажены кольца.
  3. В самих трубках проделывается сквозное отверстие, в котором с помощью шплинта нужно будет прикрепить кольца. К внутреннему кольцу в трубке приваривается подходящая гайка, что предотвратит прижимание колес к креплению. Что касается внешнего конца трубки, то его лучше закрыть пробкой из пластика или резины. Это действие позволит избежать попадания воды внутрь трубок.
  4. С помощью дрели в верхней части необходимо проделать два небольших отверстия, через которые будет осуществляться монтаж колес на транцевую часть лодки.
  5. Используя сварочное оборудование, обе части фиксирующих элементов тщательно соединяются между собой. При этом угол между ними должен составлять 35−45 градусов. Оставшиеся отрезки слегка подрезают, чтобы под определенным углом они плотно прилегали друг к другу.
  6. По завершении сварочных работ остается насадить колеса на трубки и тщательно закрепить их с помощью шплинта.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:

Транцевые колеса (на струбцинах)

  1. От профильной трубы отрезают 2 заготовки под стойки шасси.
  2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
  3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
  4. Перпендикулярно пропилу сверлят два отверстия.
  5. Вставляют рамку в пропил на торце трубы.
  6. Через отверстия маркером или керном делают отметки на рамке струбцины.
  7. По отметкам на рамке сверлят два отверстия.
  8. C прижимного винта струбцины снимают плоскую площадку.
  9. Выкручивают прижимной винт из струбцины.
  10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
  11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
  12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
  13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
  14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
  15. На губке рамки также крепят площадку с резиновой накладкой.
  16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
  17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.

Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

  1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
  2. В углах основания сверлят четыре отверстия.
  3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
  4. Пластины приваривают к основанию на расстоянии 30 мм.
  5. Стойку вставляют между пластинами.
  6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

  1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
  2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
  3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
  4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
  5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
  6. В просверленном отверстии нарезают резьбу М8.
  7. В резьбу вкручивают винт с потайной головкой.
  8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
  9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
  10. Штифт вставляют в овальный паз в верхней части стойки.
  11. Второй конец пружины фиксируют в проточке штифта.
  12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
  13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
  14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
  15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
  16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.

Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

Виды транцевых колес

Производители выпускают несколько видов транспортировочных шасси. Вот основные из них.

Трансформер КТ-5

Подобная модель имеет свою специфику установки. Шасси крепится к транцу таким образом, что их можно не снимать при транспортировке лодки в сложенном состоянии. Подобная конструкция имеет дополнительные достоинства, связанные с удобством в перемещении. При перемещении на воде, они не влияют на ее маневренность.

Такая модель шасси позволяет одному человеку, без особых усилий перемещать лодку с места на место.

Основным материалом конструкции является сталь, толщиной 3 мм. В качестве стоек для колес используется профильная труба особой конфигурации. Это позволяет быстро устанавливать приспособление и переводить его из транспортного положения в рабочее.

Кроме этого, колеса имеют пружинный механизм, который позволяет транспортировать лодку по неровной поверхности.

Автоматические КТ-3Н и КТ-3НУ

Основным материалом изготовления подобных устройств является нержавеющая сталь. Предназначаются модели для надувных лодок с жестко закрепленным транцем или для лодок, которые имеют жесткий корпус.

Преимущества автоматической фиксации:

  1. Устройство выполнено на высоком техническом уровне.
  2. Имеет высокую надежность.
  3. Отличается современным дизайном.
  4. Может служить оптимальным вариантом при перемещении лодки на дальние расстояния.
  5. Простота в эксплуатации.

При производстве автоматических устройств КТ применяется лазерная резка с последующей аргонной сваркой. Как результат – высокая точность, отличное качество и приемлемый внешний вид.

Эти колеса выдерживают плавсредство в снаряженном виде весом до 120 кг.

Складные транцевые колеса

Приспособление монтируется с внешней стороны транца, что позволяет без проблем складывать колеса снизу-вверх. Чтобы изделие зафиксировать, в конструкции применены пружины, которые располагаются внутри стоек и изготовленные из нержавейки. Следует заметить, что и остальные детали складных колес сделаны из нержавеющей стали, что обеспечивает конструкции завидную прочность и устойчивость, как к пресной воде (KS-03), так и к соленой воде (KS-04).

Преимущества подобной модели:

  1. Простота при установке, снятии и эксплуатации.
  2. Нет необходимости в постоянном снятии и установке шасси.
  3. Способ крепления не мешает управлению судном.
  4. Существуют варианты упаковки вместе с установленными колесами. Может устанавливаться на любую модель лодки ПВХ. Выдерживает нагрузку до 180 кг.

Поворотно-откидные шасси, для лодок ПВХ

Подобные конструкции ориентированы на транспортировку лодки одним человеком на не большие расстояния. Они устанавливаются с помощью 4-х болтов к транцу, сделанному из фанеры. Имеется возможность регулировки высоты их установки благодаря длине крепежной шпильки.

Для снятия приспособления достаточно отвинтить гайку, которая размещается с боковой части стойки. Колеса рассчитаны на перемещение веса до 140 кг.

Основные детали сделаны из нержавеющей стали, что свидетельствует о прочности изделия.

Транцевые колеса быстросъемные своими руками

Инструкция по работе

Существует достаточно много разных транцевых колёс. Но в любом случае их ось должна быть выдвинута вперёд относительно плоскости транца. Тогда ось оказывается максимально близко к центру тяжести плавсредства. Поэтому нагрузка распределяется наиболее равномерно. Прочие требования таковы:

  • от нижней границы транца до обода колеса должно быть минимум 2 см;
  • от нижней границы транца до основания присоединяемого к нему кронштейна — минимум 0,5 см;
  • зазор между внутренней частью баллонов и колесом должен быть минимум 0,1 см (иначе колёса, поднимаясь, будут задевать баллон);
  • монтаж надо производить на внешней стороне по отношению к стойке, чтобы исключить помехи для мотора;
  • колёса ставят строго вертикально;
  • кронштейн и стойку выбирают так, чтобы они вписывались в конструкцию лодки.

До установочных работ надо сначала внимательно изучить инструкцию на судно и рекомендации по монтажу. Для работы понадобятся:

  • строительный уровень;
  • электрическая дрель со свёрлами для древесины на 4 и на 10 мм;
  • отвёртка;
  • ключи;
  • герметик на базе силикона;
  • маркер;
  • карандаш.

Чтобы правильно установить на транец колёса, нужно сначала накачать саму лодку. На пайольном плавсредстве допускается не подсоединять все пайолы, а ограничиться накачиванием любых отсеков, за исключением киля. Когда лодка накачана, её следует закрепить на подставках высотой не менее 0,4 и не более 0,5 м. Этот размер подобран не случайно — он позволяет монтируемым колёсам без проблем проходить в промежуток от нижней кромки транца до поверхности. Как именно присоединить колёсные стойки к транцу, нужно решить, изучив исполнение этих стоек и вид самого транца.

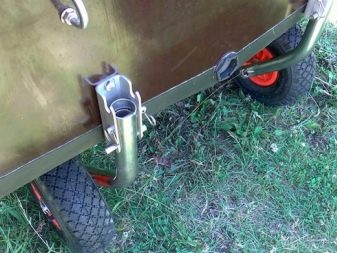

Если ориентироваться на удобство при эксплуатации, наилучшим выбором оказывается употребление откидывающихся съёмных движителей, присоединяемых через особый кронштейн. Для прикрепления к нему используется болт, заменяющий ось. Вокруг этой оси стойка поднимается вверх либо ставится в рабочее положение. Если решено прикрепить своими руками колёса именно по такой схеме, то начинают с разметки места установки кронштейна. Отсчёт ведут от внутреннего участка баллона.

До середины транца проводят вертикальную линию длиной 8,5–9 см. Там, где она пересечётся с нижней гранью транца, останавливаются и отмеряют минимум 0,5 см, а в идеале 1-1,5 см. Далее, проводят горизонтальную линию до середины транца. Следующий шаг — сбор кронштейна и колёсной стойки. Соединив их, примеряют сборку около разметки. Если линии оказываются справа, то прикладывать нужно правое колесо (и наоборот).

При примерке внимательно смотрят, как именно располагаются кромки кронштейна по отношению к линиям разметки. Они должны строго совпадать. Держа одной рукой кронштейн, смотрят, не касается ли колесо поверхности транца и внутреннего участка баллона. Наименьший допустимый зазор — 2 см.

Нужные места, чтобы можно было поставить крепёж, сверлят дважды: с чуть меньшим сверлом и со сверлом, чей диаметр равен диаметру болта. Советуют при втором проходе не пробивать последние миллиметры, а рассверливать отверстие с противоположной стороны. Тогда транец не будет раскалываться, когда из него выходит сверло. Закончив сверление, отверстия обмазывают герметиком на основе силикона. В противном случае транец будет отсыревать и гнить; рекомендуется также использовать герметик для обработки болтов и внутренней стороны шайб.

Кронштейны крепят, заранее вынув их из стоек. Окончательно соединяют эти части, когда кронштейны поставлены жёстко. Следует оценить, насколько работоспособны колёса в различных положениях. Если этого не сделать сразу, можно будет столкнуться с серьёзными неприятностями при эксплуатации. Но, разумеется, описанная только что схема подойдёт не для всех лодок.

Транцевые колёса на плавсредства с НДНД ставят иначе. Примером такой конструкции являются лодки от . Транец у них располагается над надувным дном. Внизу вся часть днища, находящаяся между баллонами, покрыта фартуком из ПВХ. Это решение позволяет обеспечить лёгкий выход на глиссаду. Поэтому приходится использовать транцевые колёса особого типа. У них должна быть удлинена стойка, а сама конструкция должна быть изогнута.

Управляемость и проходимость

Ходовые характеристики можно разделить на несколько составляющих:

  1. Управляемость. Управление килевыми моделями при увеличении скорости движении становится довольно проблематичным: нос моделей «задирается», а корма с двигателем наоборот – опускаются в воду. Особенно опасно управление при выходе в режим скольжения по воде. Катамараны BOATHOUSE полностью лишены этих недостатков – они набирают разгон равномерно и не теряют управляемости при движении на любой скорости. При повороте такие модели четко следуют своему курсу, в отличие от своих килевых аналогов. Поэтому управление лодкой катамаранного типа намного проще, а сама модель надежнее и безопаснее.
  2. Остойчивость. Килевые лодки устойчивы на поверхности воды только при условии равномерно распределения массы. Катамараны опираются на воду двумя баллонами, которые скреплены жесткой конструкцией. Поэтому в отличие от килевых аналогов, по ним свободно можно передвигаться, помещать весь груз возле одного края или всем членам экипажа усесться на один край модели. Ни одна другая лодка не обладает такой остойчивостью. Это качество позволит свободно нырять, заниматься созерцанием морских глубин или подводной охотой.
  3. Устойчивость курсовому направлению. Эта величина зависит от размера модели и специальных устройств для стабилизации движения. У килевых суден это киль, а катамаранов – реданы и стабилизаторы курса. В сочетании с большей длиной лодок катамаранного типа это дает лучшую устойчивость движения таких моделей без «подруливания».
  4. Безопасность на волнах. Обычные килевые лодки полностью повторяют своим корпусом волну. Их движение связано с большим сопротивлением воды, ведь выйти в режим скольжения на волнах нельзя. Если повернуть плавательное средство к волнам боком – значительно увеличиваются шансы перевернуться. Своим острым «носом» баллоны катамаранов «разрезают» любые волны, поэтому не существует ограничений по скорости движения или направлению. Благодаря хорошей остойчивости даже боком к волне такие модели хорошо сохраняют равновесие. Существует закономерность: чем больше параметры модели и диаметр баллонов катамарана, тем он устойчивее она на волнах. Баллоны одновременно выполняют функцию амортизаторов, поэтому меньше чувствуется качка при движении.
  5. Проходимость. На эту характеристику влияют осадка, площадь поверхности касания воды и защита подводной части плавательного средства. Осадка у катамаранов и килевых лодок идентична только на стоячей воде. При увеличении скорости движения (особенно навстречу течению), килевые модели задирают носовую часть, и опускают корму, что на мелководье может быть губительно для мотора. Катамаран проходит мелководье в строго горизонтальном положении и установленной скоростью. В отличие от килевого аналога, ему не страшны запутанные клубы водной растительности, пороги горных рек или потопленные бревна и коряги – они успешно проходят под поднятым над поверхностью воды жестким днищем. Подводная часть баллонов катамарана дополнительно защищена от прокола, а транец, мотор и днище подняты над поверхностью воды – поэтому их сложно повредить. В килевых моделях все эти важные части спрятаны под поверхностью водоема, а винт двигателя – в прямой опасности от каждого валуна на мелководье.

Виды и модели

На рынках лодочного оборудования преобладает два типа моделей транцевых колес: складные и съемные. И те и другие имеют свои достоинства и недостатки.

Складные

Основным преимуществом складных или откидных транцевых колес является, то, что их не нужно демонтировать при каждом подъеме и спуске на воду. Они стационарно закреплены на транец. Во время перемещения по грунту колеса откидываются вниз и фиксируются, после спуска на воду колеса, можно разблокировать и перевести в верхнее положение.

Для удобства в конструкции применяется пружинный механизм, который перекидывает колеса из одного положения в другое.

При всех плюсах откидных колес, есть некоторые проблемы, которые могут испортить настроение. Конструкция лодки такова, что в верхнем положении колеса могут мешать поворотам двигателя, а возвратный механизм может быстро выйти из строя, забиться, песком, илом и т.д. Придется чистить пружину, чтобы откинуть колесо до оптимального положения, когда защелкнется фиксатор.

На лодке каждая дополнительная автоматика является потенциальным узлом дополнительных проблем. Поэтому старайтесь выбирать откидные колеса безо всякой автоматики.

Съемные

Съемные колеса не имеют никаких механизмов, они практичны и удобны, особенно для тех, у кого есть возможность не брать их с собой, а оставить в лагере, машине, дачном домике. Если не получается оставить, то придется брать их с собой.

Желательно установить для них них небольшой ящик возле транца с крышкой. Крышку можно использовать для нарезки наживки или как столик.

Обычно закрепив колеса на специально установленном на транец креплении, они фиксируются металлическим стержнем, который подстрахован от утери тросиком.

Вывод

Исходя из всего вышесказанного становится ясно, что колеса для резиновой лодки своими руками делаются достаточно просто. С этим справится каждый человек, не имеющий определенных навыков.

Также в интернете полно чертежей, поэтому даже самый неопытный пользователь интернета найдет себе подходящий рисунок и инструкцию. Желаем Удачи!

Посмотрите еще здесь!
  • Рецепты прикормок своими руками: простые и эффективные прикормки для рыбалки на разные виды рыб (125 фото и видео)

  • Мормышки своими руками: видео мастер-класс как сделать, основные разновидности и правила применения (125 фото + видео)

  • Палатка для рыбалки своими руками: схемы, конструкции, выкройки, пошив и особенности оформления (120 фото и видео)

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
