Варианты крепления держателя датчика эхолота

Держатели датчика

Место установки датчика зависит от особенностей плавательного средства. Он должен располагаться так, чтобы на его работу не влияло возмущение потока, возникающее от работы гребного винта. Активная поверхность трансдьюсера должна быть направлена вертикально вниз в любом режиме движения лодки. В противном случае результаты измерений будут недостоверными.

Крепление держателя обязано обеспечивать быстрый монтаж и установку датчика в рабочее положение при нахождении лодки на воде. Конструкцией должна быть предусмотрена защита трансдьюсера от зацепа или попадания постороннего предмета. Жесткая фиксация элементов крепления датчика может привести к его отрыву или повреждению.

Заводские

Промышленность выпускает эхолоты с несколькими вариантами крепления:

  • на струбцинах;
  • на присосках;
  • на клее и другом крепеже (несъемные);
  • плавающие.

Все виды крепления должны соответствовать установленным критериям:

  • надежность;
  • защита от зацепов и ударов о посторонние предметы;
  • возможность регулировки по глубине и углу отклонения от транца.

В большинстве случаев производители используют для элементов крепления антикоррозионные материалы. Для защиты трансдьюсера от разрушения устанавливают подпружиненные кронштейны, способные отклоняться при зацепах или ударах. Для крепления эхолотов на быстроходных судах датчики помещают в обтекатели. Это помогает уменьшить гидравлическое сопротивление и снизить на него нагрузку.

Крепление на транец

У рыбаков большой популярностью пользуются держатели, крепящиеся на струбцинах. Таким способом можно устанавливать датчик как на стационарном, так и съемном транце плавающего средства. Особенно широко это крепление используется владельцами надувных лодок. Кроме простой и быстрой установки, оно дает возможность регулировки штанги трансдьюсера по высоте и изменения ее наклона относительно транца. Это имеет большое значение при движении и выходе лодки на глиссирование.

Комплект крепления включает в себя:

  • струбцину;
  • кронштейн;
  • механизм установки излучателя.

Для предотвращения самопроизвольного опускания датчика, кронштейн фиксируется винтовым стопором. Нижняя часть штанги имеет хомут, которым крепится трансдьюсер.

Крепление датчика эхолота на транец лодки не всегда приводит к получению корректных результатов обследования. Это связано с влиянием возмущения потока, возникающего при работе подвесного мотора, особенно при выполнении поворота в сторону установленного датчика.

Несъемные крепления

В некоторых случаях возникает необходимость жесткого крепления прибора

Это важно при передвижении на больших скоростях. Для крепления используется комплектная скоба

Чтобы ее установить, необходимо будет просверлить несколько отверстий в транце. Заглубление трансдьюсера определяется опытным путем. Датчик крепится винтом с резиновыми прокладками.

При таком способе установки отпадает необходимость монтажа/демонтажа устройства на рыбалке и снижается вероятность обрыва кабеля от трансдьюсера. Установка эхолота на другое плавсредство будет возможна в случае наличия комплекта съемного крепления.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

Крепление к баллону

Такой способ установки широко используется на бестранцевых резиновых плавсредствах. Крепление для эхолота на лодку ПВХ изготавливается из прочного пластика. Оно заменяет собой комплектные струбцину и кронштейн. Опорный механизм приклеивается к баллону лодки клеем, входящим в комплект поставки.

Трубка держателя трансдьюсера фиксируется в механизме с помощью винта. Необходимо правильно выбрать место установки крепления эхолота. От этого зависит достоверность показаний прибора. Чаще всего крепление устанавливают по середине баллона левого борта.

Ручки в ПВХ лодку

На фотографии представлены четыре самых популярных варианта ПВХ ручек.

  1. Данная ручка является самой мягкой, и при сдувании и упаковывании лодки не доставляет рыбаку никаких проблем.
  2. Приклеиваемая на нос ручка предназначена для комфортного перетаскивания уже надутой лодки. Особенно она удобна в том случае, если на лодке установлены транцевые колеса, и вы решили выехать на рыбалку один.
  3. Этот тип ручки называется жестким. Из преимуществ – не подвергается коррозии.
  4. Еще одна жесткая ручка, однако в отличии от предыдущего типа, она немного доработана. Благодаря выемкам, на нее можно без труда наматывать якорную веревку.

Наклеиваемые ПВХ ручки для лодки рыбаки выбирают из-за двух преимущество перед жесткими:

  • легкость – лишний вес, установленный на лодке, не всегда удобно переносить от берега к машине, и наоборот.
  • упаковывание – жесткие ручки, во время сдувания и сборки ПВ лодки будут только мешать процессу.

Навесные аксессуары для лодок ПВХ очень сильно упрощают жизнь рыболовам любого уровня мастерства. Они позволяют оснастить лодку именно теми приборами или приспособлениями, которые необходимы для выполнения конкретной задачи на любом водоеме. На данный момент, в этом сегменте рынка каждый рыболов сможет подобрать для себя нужные элементы.

Мы благодарим магазин «СибЛодки» за создание статьи.

  • г. Новосибирск, ул.Писарева, 60, оф. 1.6
  • Телефон: +7-913-741-3110
  • Режим работы: пн-пт с 10:00 до 18:00.

Эхолот был создан для крупных морских судов. Он помогает обходить мелководья или подводные препятствия. Но этот прибор используют и для других целей. С помощью эхолота можно отследить косяки рыб.

Многие рыбаки предпочитают ловить рыбу с лодки. Хорошее плавучее средство из ПВХ позволяет свободно передвигаться по водоему. Для большего успеха мероприятия стоит обзавестись эхолотом. Прибор значительно сократит время на поиски рыбных мест, и шансы на хороший улов резко возрастут. Чтобы удобно расположить эхолот в лодке, следует учесть потребности рыбака, прислушаться к советам экспертов. Крепление эхолота на лодку ПВХ не займет много времени.

Сиденья для ПВХ лодок — виды, рекомендации по выбору

Чаще всего, в качестве сидений для ПВХ лодок используются жесткие типы – лавки или специальные поворотные и откидные кресла со спинками.

Жесткие сидения для лодок ПВХ. Штатными, входящие в стандартную комплектацию чаще всего выступают жесткие из влагостойкой фанеры или пластика. Крепеж сидений бывает стационарным и подвижным. Стационарный – когда крепеж приклеен к конкретному месту, и нет возможности двигать лавку. Подвижный – так называемый ликпаз-ликтрос. Благодаря такому крепежу, лавки можно двигать вдоль баллонов без труда.

Это дает сидениям возможность передвижения внутри кокпита лодки, пассажиры смогут удобно разместиться, да и груз можно правильно распределить, при установленном лодочном моторе.

Тюнинг сидений для ПВХ-лодок.

Согласитесь не слишком комфортно длительное время сидеть на жестком сиденье, входящим в стандартную комплектацию практически всех лодок. Дискомфорт чаще всего ощущается во время езды, когда лодка идет по волне, и жесткое сидение отдает каждый удар воды о борт. Для того, чтобы избежать дискомфорта, можно использовать один из двух вариантов усовершенствования вашего сидения.

Во-первых, для увеличения комфортности используются специальные накладки на сидения. Они могут быть как простыми мягкими, так и со специальными отсеками для дополнительных снастей. Очень удобно, можно положить с собой в лодку и термос с чаем, и бутылку воды, и быть уверенным, что все это не будет кататься по дну лодки.

Помимо варианта с накладкой, можно использовать специальные вращающиеся кресла. Устанавливаются они достаточно просто. Для этого берем специальный кронштейн, который благодаря металлическим направляющим, без труда стягивается на сидении.

Что интересно, внутри такого кронштейна есть подшипник, позволяющий беспрепятственно вращаться конструкции вокруг оси.

И сверху на него уже монтируется само кресло.

Выбранное для демонстрации сидение снабжено складывающейся спинкой из пластика с мягкими вставками из высококачественного винила. Главное преимущество – оно может быть установлено на большинство моделей ПВХ лодок.

Константин Кожушко, руководитель рыболовного магазина «СибЛодки»:

– Благодаря личному опыту использования подобной конструкции советую всем рыболовам монтировать такой механизм не на одно сидение, а на два.
Дело  в том, что установленное кресло при простом облакачивании на спинку, может опрокинуться. Ширины крепления одной лавки за ликтрос мало, чтобы удерживать рыбака, а вот двух лавок – достаточно.

Краткий обзор популярных моделей

Появление универсальных креплений датчиков эхолота не осталось незамеченным и рыбаки стали активно использовать их.

Причем наиболее удачные конструкции некоторых вариантов завоевали большую популярность.

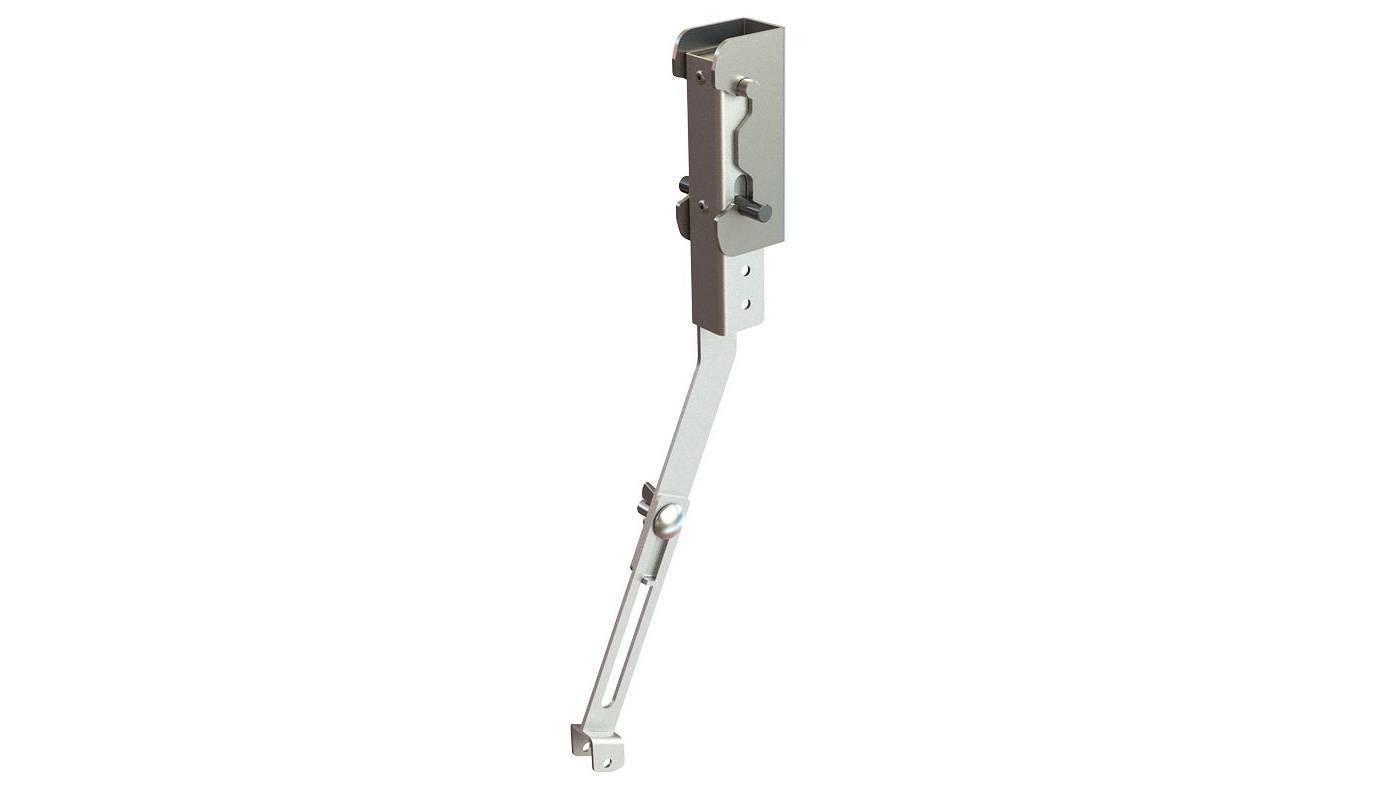

Алюминиевое крепление датчика эхолота на транец лодки (TK-550)

Универсальный комплект деталей позволяет быстро закрепить датчик эхолота на транцевой доске любого маломерного плавучего средства.

В комплект входит:

  1. Две насадки (пластмассовая и металлическая), обеспечивающих установку датчиков различной конструкции.
  2. Алюминиевый кронштейн со струбциной.
  3. Подвижная трубка.
  4. Комплект необходимых крепежных деталей (винты, гайки, шайбы).
  5. Рожковый ключ.

Сборка устройства и установка на него датчика осуществляется в порядке, оговоренном в прилагаемой инструкции. Собранное устройство с помощью струбцины крепится на транец в любом месте.

Глубина погружения обеспечивается с помощью подвижного соединения и фиксируется с помощью маховика.

В собранном виде быстросъемное телескопическое крепление позволяет:

  • без выполнения предварительных механических операций и использования специального инструмента закрепить датчик в том месте, где возможно получение оптимальных характеристик;
  • установить датчик на транец любой толщины;
  • плавно регулировать глубину погружения датчика в соответствии с условиями эксплуатации;
  • использовать датчик любой конструкции.

Держатель датчика эхолота с регулировкой угла (нерж.) DT-150H

На транец лодки или катера держатель крепится с помощью струбцины. Толщина транца значения не имеет. Все детали, входящие в комплект устройства, изготовлены из нержавеющей стали и характеризуются высокой прочностью.

В этот комплект также входят два коннектора, с помощью которых можно установить ультразвуковые датчики различной конструкции.

Держатель отличается от аналогичных устройств наличием механизма, позволяющего регулировать угол наклона трубки (с фиксированными положениями) и возможностью регулировки по высоте (глубине погружения).

Новинка: портативные установочные комплекты Humminbird MHX XNPT Portable Hardware

Компания Humminbird, изготавливая популярные крепления типа ТК-550 для трансдьюсеров, одновременно выпустила на рынок рыболовных аксессуаров ряд оригинальных креплений на присосках.

Они предназначены для установки датчиков эхолотов XNT типа торговой марки Humminbird на транцевую доску любого плавающего средства.

Крепление позволяет без проблем установить датчик на лодку, а при необходимости легко демонтировать его.

Крепление датчика эхолота на борт резиновой лодки KRL-300

Установочный комплект крепления датчика эхолота KRL-300 представляет собой модернизацию крепления типа ТК-550 и предназначено для установки практически любого ультразвукового датчика на бортах надувных резиновых или ПВХ лодок, в конструкции которых отсутствует транец.

Для этого кронштейн со струбциной, входящий в комплект устройства ТК-550, был заменен на специальную опорную деталь, изготовленную из высокопрочной пластмассы.

Эта опорная деталь приклеивается к борту лодки клеем, входящим в комплект устройства.

Для того, чтобы обеспечить необходимую перпендикулярность, рекомендуется предварительно вставить подвижную трубку в отверстие опорной детали и закрепить ее с помощью маховика.

Весь процесс сборки устройства и крепления датчика подробно описан в прилагаемой инструкции.

Важно для всех устройств крепления: чтобы избежать поломки датчика эхолота (или крепежного устройства в целом) при случайном столкновении с подводным препятствием, подвижная трубка не должна выступать за линию днища плавающего средства.

Особенности монтажа

Крепление струбцины к транцу должно быть надежным, без допуска каких-либо колебаний. Это позволит избежать некорректной работы прибора. Очень важным моментом является высота размещения трансдьюсера относительно поверхности воды. При перемещении плавательного средства образуются определенные завихрения с пузырьками воздуха. Они могут вызвать ряд негативных моментов, если эхолот установлен неправильно (воздушная прослойка получается между датчиком приема сигналов и водой), а именно:

  • Некорректную работу эхолота.
  • Искажение отображения картинки исследуемого дна.
  • Появление помех на экране прибора.

По причине того, что угол между днищем и поверхностью воды при движении лодки изменяется по отношению к статичной позиции, обязательным условием монтажа является возможность корректировки поворотного угла между кронштейном и трансдьюсером. Это даст возможность с максимальной точностью посылать сигналы излучателя перпендикулярно водного зеркала.

Способы

Теперь рассмотрим способы правильного крепления прибора. Нужно выбрать сам крепеж

Тут важно учесть на какую лодку эхолот будет устанавливаться. Проще всего с катером – его твердые борта легко позволяют установить прибор самостоятельно без особых проблем

Несколько сложнее обстоит дело у владельцев ПВХ или резиновых надувных лодок.

Другое дело, что подобное решение подойдет лишь для жителей крупных городов или областных центров, да и стоимость подобных услуг достаточно велика, не каждый сможет себе позволить.

Большинству рыбаков придется заниматься установкой самостоятельно. Этапы установки прибора рассмотрим ниже, сейчас же определимся с типом крепежа устройства. Существует два варианта.

Заводской

Многие фирмы-производители приборов выпускают специальные крепежи для лодок. Профессиональные заводские крепежи состоят из следующих элементов – струбцины, специального кронштейна, узла монтажа.

Струбцина прижимает всю конструкцию к жесткой поверхности плавательного средства. Обычно она выполнена из нержавеющей стали с резиновой прослойкой для плотности при монтаже. Если лодка с мотором, то струбцина прикрепляется к транцу таким образом, чтобы не мешать работе двигателя лодки при маневрировании. Допустимо смещение к левому или правому борту лодки.

Кронштейн представляет собой трубку, которая соединяет датчик эхолота (трансдьюсер) и струбцину. Этот элемент крепления позволяет настраивать устройство по глубине, а во многих дорогих моделях приборов еще и угол поворота.

С помощью специального болта кронштейн прижимается к струбцине, затем корректируется глубина и угол по отношению к поверхности воды. Для этого следует немного опустить зажим на струбцине. Кронштейн начнет смещаться в нужном направлении. После корректировки необходимо жестко закрепить всю конструкцию.

Такой тип крепления дает возможность быстрого монтажа и демонтажа прибора, что важно, если после рыбалки лодка складывается или сдувается, а затем уже убирается на хранение. Еще один плюс – возможность автоматического снятия датчика при наезде на препятствие во время движения лодки

После того как угроза минует, вновь установить датчик не составит никакого труда.

Удобно и то, что подобные крепления универсальны для различных моделей приборов, независимо от фирмы-производителя они очень надежны и легко поддаются корректировке.

Недостатком такого способа будет то, что прибор займет место на палубе, которое может быть использовано для хранения удочек и других снастей. Также стоит учесть и высокую стоимость подобных креплений.

Самодельный

Намного дешевле выйдет сделать эту конструкцию самому. Такой способ особенно актуален для владельцев резиновых и алюминиевых лодок без транца. При этом в случае изготовления самодельного крепления возможны несколько вариантов. Это могут быть и съемные, и стационарные конструкции.

Стационарное крепление сделать очень просто, при этом в дальнейшем не нужно будет тратить время на монтаж и демонтаж прибора

Важно подобрать для изготовления устойчивые к коррозии материалы

В данном случае около киля нужно сделать отверстие в днище судна. С помощью эпоксидного клея датчик прибора приклеивается к поверхности дна лодки. Оставшиеся отверстия также заполняются клеящим составом. Такой тип крепления подойдет резиновым и стеклопластиковым лодкам, моделям из ПВХ.

Съемное крепление делается и крепится по подобию заводского. Оно сложнее в изготовлении, но при этом точно подойдет к имеющемуся плавательному средству.

Для изготовления такого крепления понадобятся:

  • труба из металлопластика длиной приблизительно 1 метр или немного меньше;
  • трубка из нержавейки, при этом ее диаметр должен быть чуть больше диаметра металлопластиковой трубы;
  • струбцина (ее легко приобрести в строительном магазине);
  • болты, гайки, шайбы, шплинт, резиновые прокладки (можно использовать самодельные, например, из старых камер от велосипедов), хомуты.

Монтаж такого крепления проводится точно по аналогии с заводским. Струбцину нужно прижать к борту судна, датчик прикрепляется к трубе и опускается на необходимую глубину. Труба крепится с помощью болта к струбцине.

Опытные рыбаки чаще всего рекомендуют использовать для эхолота именно заводские крепления, но не всегда это выполнимо. Например, при отсутствии транца (чаще всего на лодках без мотора), если сама лодка нестандартная или держатель и струбцина по каким-то причинам оказались несовместимы (были куплены в разное время отдельно друг от друга), а также, если на рыбалке используется несколько сильно отличных по конструктивным особенностям плавательных средств.

Изготовление держателей

Крепление навсегда

Если вы постоянно выходите на водоем на одной и той же посудине, то можно крепление датчика эхолота сделать постоянным, просто приклеив его в нужном месте конструкции плавательного средства. Этот вариант возможен как для ПВХ лодки, так и для стеклопластиковой. Вклейка ведется при помощи эпоксидного клея, он после схватывания обеспечивает надежное и прочное соединение.

Для деревянной лодки можно предусмотреть монтаж трансдьюсера на болтах или шурупах, дополнительно прогрунтовав и прокрасив место крепления. В качестве красящего состава можно использовать битумную мастику или яхтный лак.

Вариант с плавающим датчиком

В том случае, когда вы рыбачите на спокойном водоеме без течения и в вашем распоряжении весельная резиновая или ПВХ лодка, у которой даже транец отсутствует, можно использовать плавающее расположение трансдьюсера. Вот последовательность изготовления такого монтажа:

  1. К скамейке, а она у весельных лодок имеется, крепим корпус эхолота. Можно крепить непосредственно на скамейку, а можно предусмотреть какой-либо кронштейн.
  2. Трансдьюсер крепим скотчем или изоляционной лентой к середине пластиковой полулитровой бутылки, а провод датчика — к ее горлышку.
  3. Опускаем бутылку с трансдьюсером в воду на проводе (он достаточно крепок и в дополнительной фиксации не нуждается).
  4. Для регулировки глубины погружения можно использовать воду, наливая ее в достаточном количестве в бутылку.

Дешево и сердито!

Съемные самодельные держатели

Для изготовления держателя трансдьюсера понадобится:

  • металлопластиковая труба длиной в один метр и диаметром в 15 мм;
  • металлическая трубка внутренним диаметром в 16 мм, чтобы пластиковая труба вошла внутрь;
  • два хомута;
  • струбцина;
  • резиновые прокладки, их можно нарезать из велосипедной камеры или чего-то подобного;
  • болты М4 с шайбами и гайками – 4 шт;
  • шплинт.

Последовательность изготовления крепления своими руками:

  1. Прикрепляем к струбцине отрезок металлической трубы длиной в 40 сантиметров при помощи двух хомутов и резиновой прокладки.
  2. Вовнутрь металлической трубы вставляем метало пластиковую.
  3. Нижний конец металлопластика расплющиваем.
  4. Делаем в расплюснутом конце два отверстия под крепления датчика.
  5. Крепим двумя болтами трансдьюсер, используя шайбы. Желательно использовать контргайки или граверы для предотвращения раскручивания от вибрации.
  6. Для фиксации трансдьюсера на нужной высоте в пластиковой трубке делаем несколько отверстий под шплинт.
  7. Фиксируем конструкцию при помощи струбцины на транце лодки.
  8. Опускаем трансдьюсер на нужную глубину и фиксируем ее шплинтом.
  9. К верхней части металлопластика крепим корпус эхолота.
  10. Фиксируем провод к трубке изолентой или хомутиками.

Вот так быстро и совсем не дорого можно изготовить надежный и удобный держатель.

Пять возможностей рыболовного эхолота

  1. Анализ рельефной поверхности – вторая по полезности функция, присутствующая в каждом втором устройстве. Её применяют, чтобы определить стоянку хищников вроде щуки или окуня.
  2. Анализатор скопления рыбных семейств – настраиваемая опция, облегчающая выбор точки ловли хищной и другой рыбы.
  3. Контроль температуры и давления в режиме перманентного аналитического мониторинга – опция, позволяющая выявить уровень активности подводных обитателей.
  4. Интегрированный GPS датчик помогает ориентироваться на водной поверхности, вне зависимости от типа водоёма, будь то река, озеро, водохранилище или море.
  5. Определение глубины – стандартная опция анонсируемого прибора. На основе полученных данных рыбак настраивает удилище, подбирает приманку, выставляет грузила.

Рыболовные мероприятия

Ежегодно, в республике Коми проводятся организационные мероприятия, связанные с соревновательным процессом по лову рыбы. Соревнования проводятся по рыбалке на льду или с лодки, на спиннинг или на мормышку и т.д. В 2020 году, в селе Часово прошел чемпионат республики Коми по ловле рыбы на мормышку. Мероприятие было прекрасно организовано и для участников были подготовлены площадки для машин, призы, а также соответствующие условия рыбалки.

К соревнованиям допускались женщины и дети без вступительного взноса 50 рублей. Соревнования прошли в 2 тура, по 2 часа, между которыми осуществлялось взвешивание рыбы. Этого времени оказалось достаточно, чтобы поймать достаточное количество рыбы. Остались в хорошем настроении не только победители, но и все участники.

Платформа под аксессуары в ПВХ лодку

В качестве примера возьмем самую стандартную, которую можно приклеить с помощью специального клея. Устанавливается она в зависимости от того, что на нее будет навешиваться – якорный рым, держатель для спиннинга или иное оборудование, которое будет соответствовать разъему платформы. Чаще всего на нее устанавливают с помощью специальных саморезов различные виды якорных рымов или ролики для троса.

Советы. Любые приклеиваемые аксессуары для ПВХ лодок требует к себе высокого качества используемого клея. Для этих целей необходимо использовать специальные клеи для лодок ПВХ, продающиеся в специализированных магазинах, либо те, что идут в ремкомплектах. Сам процесс приклеивания прост. Обезжириваем обе поверхности – основание платформы и место приклейки на баллоне лодки.

Сделать это можно с помощью простого ацетона. Аккуратно, тонким, равномерным слоем наносим клей на обе поверхности, стараясь следить за тем, что бы клей не выходил за намеченный контур. Следуя инструкции выдерживаем первый слой 10-15 мнут, а затем наносим второй слой и, выдержав 1-2 минуты, прикладываем платформу к баллону. Плотно прижимаем, фиксируем чем-нибудь тяжелым, и оставляем лодку для полимеризации клея на срок не менее 5 часов.

Также, рыбаки на них монтируют всевозможные модификации держателей для спиннингов.

Виды держателей и особенности конструкции

Прибор состоит из двух функциональных частей:

  • корпуса с экраном на жидких кристаллах;
  • датчика-излучателя или трансдьюсера.

Чтобы получить адекватные показания и добиться четкого рисунка рельефа дна, следует выполнить несколько условий при креплении датчиков для лодок:

  1. Сигнал, излучаемый трансдьюсером должен быть строго под углом 90 градусов к поверхности воды.
  2. Около трансдьюсера под водой не должно быть пузырьков воздуха.
  3. Должна быть исключена даже незначительная вибрация трансдьюсера.

Рекомендуется использовать один из трех способов закрепления:

  • транцевый;
  • крепление к днищу;
  • выносной способ (самодельный).

Экран прибора не требует особых условий монтажа, и его можно зафиксировать:

  • на подставке (скамейке) в удобном месте;
  • на боковой поверхности;
  • на дне лодки.

Способы монтажа держателей выбираются индивидуально. Среди доступных вариантов кронштейн, специальные муфты с замочками, клей, вакуумная присоска.

Транцевые

Транец – это металлическая жесткая пластина. Ее длина должна быть равна ширине плавсредства или быть чуть меньше.

Транец играет роль опоры для подвесного лодочного мотора. На него приходится большая нагрузка, поэтому он должен обладать высокой прочностью. Если используется надувное плавучее средство, конструкция транца может быть стационарной или навесной. Крепеж для навесного транца на лодку можно купить в торговой сети.

Транец часто используется для крепежа дополнительных приборов и элементов.

Для установки датчика прибора на транце плавучего средства используются специальные транцевые держатели или транцевые кронштейны.

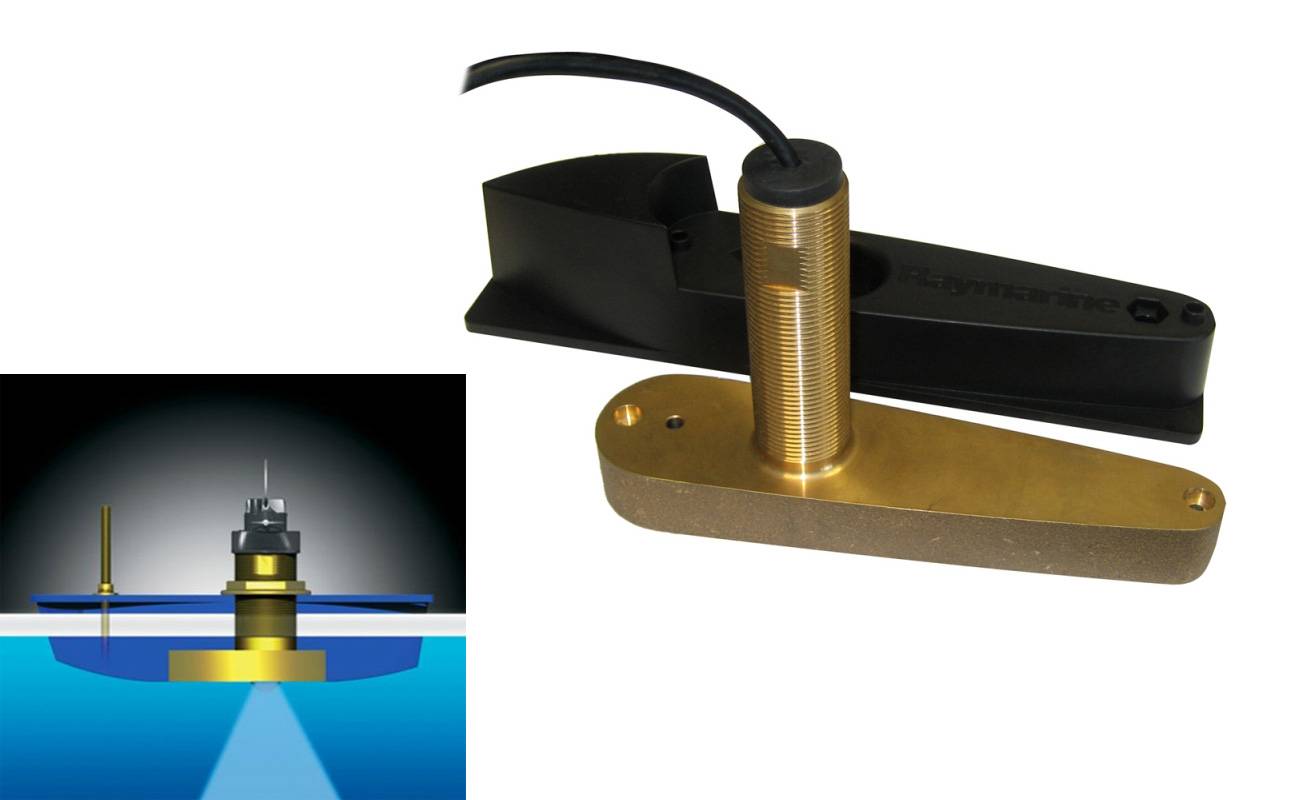

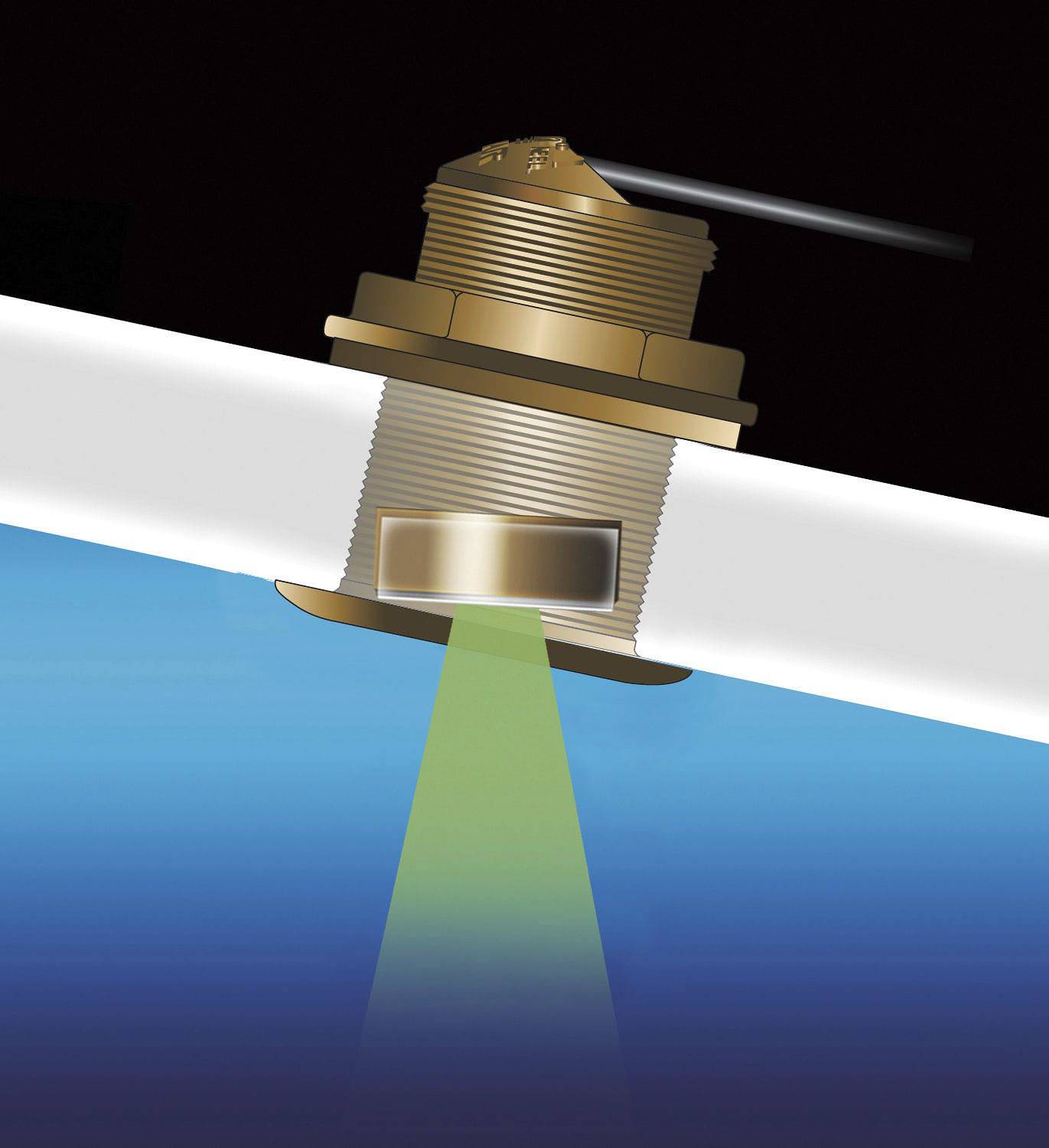

Крепления к днищу лодки

Используется несколько способов крепления к днищу. Один из них наиболее часто используется и только в лодках из поливинилхлорида. Трансдьюсер крепят на дно лодки на эпоксидку. Такой способ – для любителей.

Профессионалы используют врезные и врезные поворотные крепления. Лучшие способы крепления датчика эхолота те, которые выполняются с помощью приспособлений заводского изготовления. Они удобны в использовании и безопасны.

Врезные

Врезное крепление является кронштейном или уголком, с помощью которого в днище лодки врезается датчик. Соединение герметично, работе датчика не препятствует ни поток от гребного винта, ни водоросли.

Датчик, фиксируемый посредством врезки, следует крепить перед рулем или гребным винтом

Это важно

Врезные поворотные

Такое приспособление представляет собой врезное крепление, внутри которого датчик поворачивается на угол не более 120 градусов. Благодаря этому изображение на экране эхолота можно видеть под разным углом. Такой способ монтажа применяется, если дно водоёма имеет сложный рельеф.

Самодельные

Вариант с плавающим датчиком

Этим вариантом можно воспользоваться, если поверхность водоема гладкая, нет течения, и используется вёсельная лодка, у которой нет транца. В этом случае сделанное своими руками приспособление для датчика эхолота может использоваться в качестве бюджетного варианта.

Последовательность монтажа и изготовления плавающего трансдьюсера:

  1. Корпус эхолота фиксируется на подставке.
  2. В центральной части пластиковую полулитровую бутылку перехватывают клейкой лентой, прикрепляя датчик, а на горлышке фиксируют провод датчика.
  3. Выполненное своими руками приспособление опускают в воду на проводе.
  4. Чтобы отрегулировать глубину погружения датчика, подливают воду в бутылку.

Съемные самодельные держатели

Чтобы изготовить такие держатели, потребуется:

  • струбцина;
  • эпоксидный клей;
  • крепеж;
  • обрезки металлической и металлопластиковой трубы.

Последовательность изготовления самодельного держателя подробно представлена в видео:

Заключение

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
