Как делаются самодельные лодки из фанеры?

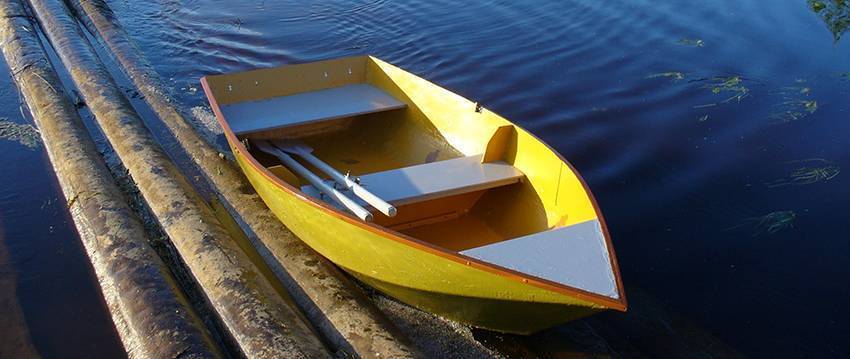

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.
Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.
При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.
Инструменты и материалы
Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.
При изготовлении чертежей понадобятся:
- чертежные принадлежности:
- карандаши;
- резинки;
- лекала;
- длинные металлические линейки и большие треугольники;
- рейсшина;
- картон и чертежная бумага;
- клей для бумаги;
- калькулятор;
В процессе постройки будут нужны:
- электрический лобзик;
- молоток;
- топор;
- струбцины (и скорее всего, очень много – как минимум 10 штук);
- кисти, шпатель металлический, шпатели резиновые;
- шуруповерт;
- рубанки ручные или электрорубанок;
- отвертки;
- стамески;
- степлер;
- пилы ручные и электрическая циркулярная пила;
В качестве материалов для изготовления рекомендуется:
- фанера стандартных размеров 1,5м *1,5м;
- доски – сосновые, дубовые:
- ткань для оклейки корпуса;
- шпаклевка для заделывания трещин и стыков листов;
- специальный водонепроницаемый клей;
- олифа натуральная или водоотталкивающая пропитка для дерева;
- краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
- гвозди, шурупы, саморезы;
- металлическая полоса, металл для уключин и креплений;
Параметры будущей лодки
Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:
- общая длинна корпуса от носа до транца 4.5 метра;
- ширина поверху в самом широком месте корпуса – 1,05 метра;
- глубина лодки – 0.4 метра.
Из чего состоит лодка
Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.
Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.
Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.
Полученный таким образом каркас обшивается поверху фанерой.
Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.
Лодки из фанеры под мотор
Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.
Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.
Начинаем собирать

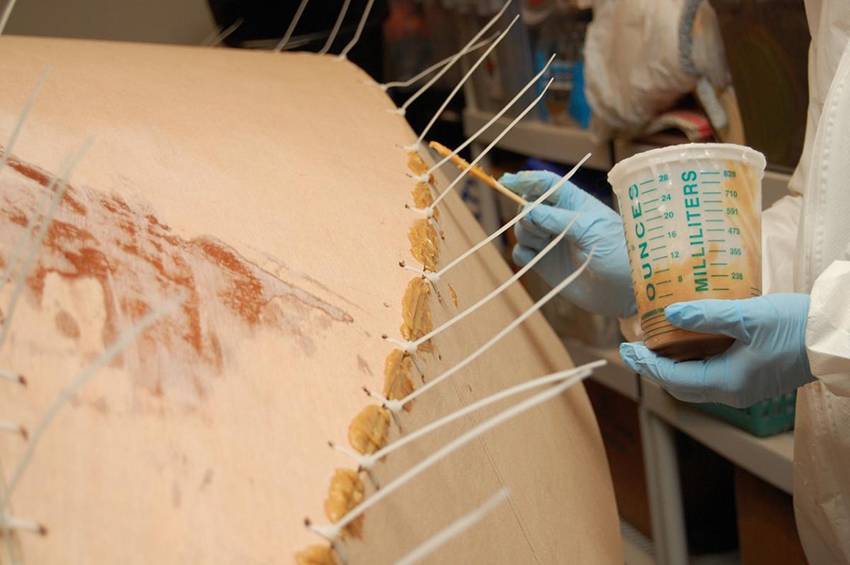

Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.
Вместо медной проволоки можно взять подходящий по диаметру провод
Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.
Сборка конструкции
Когда материалы и чертежи есть, то нужно начинать работу. Первым этапом станет вырезание деталей из фанеры. Для этого лучше всего использовать электролобзик
Важно точно резать по размерам, иначе конструкция не сойдется
Потом шпангоуты склеивают с задним бортом, эти детали будут весьма тяжелыми. Если для плавсредства нужен мотор, то задний борт укрепляют.
Следующим этапом станет скрепление транца с бортами и дном. Обшивочные части крепить нужно с помощью клея.
После сборки конструкции нужно приготовить аэросил и эпоксидную смолу. Эти вещества смешиваются 1 к 1. Полученное вещество используют для герметизации швов. Также для этой цели, внутри лодки, швы заклеивают полосами из стеклоткани.
Важно: при такой работе используются весьма токсичные вещества, поэтому работать нужно на улице, или в проветриваемом помещении, и с использованием специальных средств защиты. Когда клей высыхает нужно поставить шпангоуты
Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором
Когда клей высыхает нужно поставить шпангоуты. Потом нужно установить сидения, багажные отсеки и другие элементы. После того, как судно высохнет, надо приступать к финальному этапу, это шлифовка и герметизация стеклотканью и эпоксидным раствором.
После этого следует процесс покраски конструкции, это поможет дополнительно защитить судно от влияния воды и придаст хороший внешний вид.
Покраска состоит из:
- Обезжиривания всех деталей судна;
- Обработки деревянных элементов пропиткой;
- Шпатлевки поверхностей. Это позволит замаскировать все дефекты;
- Грунтовки. Для этого можно использовать кипяченую олифу;
- Нанесения лакокрасочных материалов. Для этого можно покупать любую краску, но увеличить срок службы лодки помогут специальные водостойкие материалы для фанеры;
Выбор материала
Фанера
Тонкая бакелитовая фанера инструкция сборки
В качестве материала для лодки необходимо использовать “морскую” бакелитовую фанеру толщиной около 4 – 5 мм. Данный тип фанеры является высокопрочной и полностью влагостойкой продукцией – при условии, если клеевой состав имеет спирторастворимую структуру. Так как бакелитовая фанера изготавливается только из лиственных пород то, скорее всего вам придется приобретать березовую продукцию.
Сорт листов должен быть либо элитным, либо первым – более низкие сорта обладают различными структурными дефектами, присутствие которых в данном случае недопустимо. Длину и ширину листов следует рассчитывать исходя из размеров выкройки фанерной лодки – желательно чтобы все части будущей конструкции имели цельную структуру.
Стеклоткань
Стеклоткань в рулонах
В проектах лодок данного типа часто присутствует наличие слоя стеклоткани, которая исполняет роль армировочного покрытия. Стеклоткань лучше приобретать в рулонах, так как в них она имеет ровную однородную структуру, в то время как продукция в пачках неизбежно будет иметь различные неровности и перегибы, которые будут давать о себе знать в процессе наклеивании.
Клей
В качестве клеевого состава используется двухкомпонентный эпоксидный клей, которым проклеиваются швы и полностью покрывается поверхность лодки, как изнутри, так и снаружи. От качества клея будут зависеть надежность и внешние данные лодки – чем прозрачнее будут компоненты после застывания, тем меньше будет искажение текстуры древесины.
Эпоксидная смола с отведителем
Существует два варианта приобретения: за рубежом и соответственно отечественные аналоги. Плюсом западных производителей являются высокое качество ингредиентов и удобная фасовка – вы можете приобрести столько клея, сколько вам необходимо. Огромным минусом является чрезвычайно высокая цена.
Отечественные производители выпускают продукцию либо в очень большой таре емкостью 50 кг либо в через-чур маленькой – 250 грамм, что является существенным недостатком. Найти более или менее приемлемую фасовку не всегда возможно, однако ее цена вполне демократична, по сравнению с зарубежными аналогами. Также имеет место низкое качество клея, которое может негативно отразиться на внешнем виде лодки.
КУ́хонный
У каждой семьи есть кухня и что-то кухонное. Но правильно ли мы называем эти вещи? Мойдодыр Чуковского, обидевшись на свое неверное свое произношение, наверняка бы погнался бы за невежами.
Начинаем собирать
Размечать контуры лодки прямо на фанерном листе будет довольно опрометчиво. Небольшая ошибка и посудина будет рыскать в сторону или крениться на один бок. Поэтому лучше сначала начертить схему или эскиз на миллиметровой бумаге в натуральную величину. Причём слово схема здесь не очень уместно, потому что необходимо строго выдержать размеры.
Алгоритм действий следующий:
- Чертится осевая линия, делящая днище лодки вдоль.
- В одном конце перпендикулярно сразу в размер вычерчивается линия транца.
- На самой осевой линии размечаются точки установки шпангоутов.
- В этих точках чертятся перпендикуляры под размер шпангоутов.
- С помощью лекал вычерчивается само днище.
- Получившаяся схема складывается пополам по осевой линии с целью проверить симметричность.
Выкройки бортов, шпангоутов и транца выполняются аналогичным образом с учётом их размеров и конфигураций. Но черчение на этом не заканчивается. Теперь, после того как симметричность днища и одинаковость бортов тщательно проверена, наступает этап переноса чертежа на картонный шаблон. Миллиметровка слишком тонкая, а вот с картонного шаблона перенести чертёж на фанеру без ошибок будет намного проще.
Сборка лодки идёт по принципу «сшей и склей». Начать лучше с транца – потом проще будет устанавливать борта. В задней части днища и в нижней части транца сверлятся отверстия такого диаметра, чтобы проходила медная проволока. Отверстия должны быть строго напротив друг друга. С помощью кусочков проволоки транец прикрепляется к днищу. Убедившись, что края совпали нужно затянуть скрутки проволоки плоскогубцами.
Вместо медной проволоки можно взять подходящий по диаметру провод
Борта прикрепляются аналогичным образом, начиная от кормы и заканчивая последней скруткой на носу лодки. На этот момент получилась разборная модель, которую ещё можно поправить. Подрезать лишнее, зачистить неровности. После следующей операции о разборной тактике можно будет забыть.
Покраска
На этом строительство фанерной лодки можно считать законченным. Какое-то время уйдёт на высыхание, и по большому счёту на ней уже можно плавать. На вёслах, с помощью двигателя, если постарались транец изготовить под мотор, или даже под парусом, если это предусмотрено конструкцией. Она уже полностью водостойкая, но абсолютно не эстетичная. Покраска – вот самый последний этап, и тогда изготовление лодки завершится окончательно.
Здесь два варианта. Или масляная краска – цвет выбирается по вкусу – для рыбалки что-то сливающееся с природой, для прогулок можно поярче. Или водостойкая эмаль, подобранная по тому же принципу. Придётся ещё немного подождать, пока краска или эмаль высохнет – и можно смело отправляться в плавание.
Что нам нужно
Набор инструментов
Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.
В принципе, набор потребуется простой:

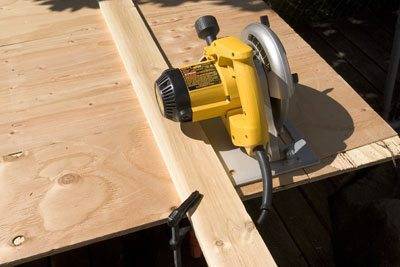

Выпиливать заготовки удобнее всего дисковой пилой
- пила по дереву (дисковая или сабельная);
- электролобзик с набором полотен;
- шлифовальная машинка с насадками для обработки фанеры;
- дрель и сверла разного диаметра;
- шуруповерт;
- струбцины для фиксации склеиваемых деталей;
Вместо струбцин в некоторых случаях подойдут зажимы для бумаги
- ручной инструмент – молотки, пассатижи, стамески и т.д.
- измерительный инструмент – рулетка и уровень.
Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.
Подбор материалов
Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.
Заготовки для работы
Для постройки судна нам будут нужны:
Элемент конструкции | Особенности материала |
Борта и днище | В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований:
|
Внутренний каркас | Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов:
|
Соединительные элементы | Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами. |
Наружная отделка | Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся:
|
Чертежи лодки и перенос их на материал
Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.
Чертежи лодки из фанеры с крупными схемами устройства основных узлов
Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:
- На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
- Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
- Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.

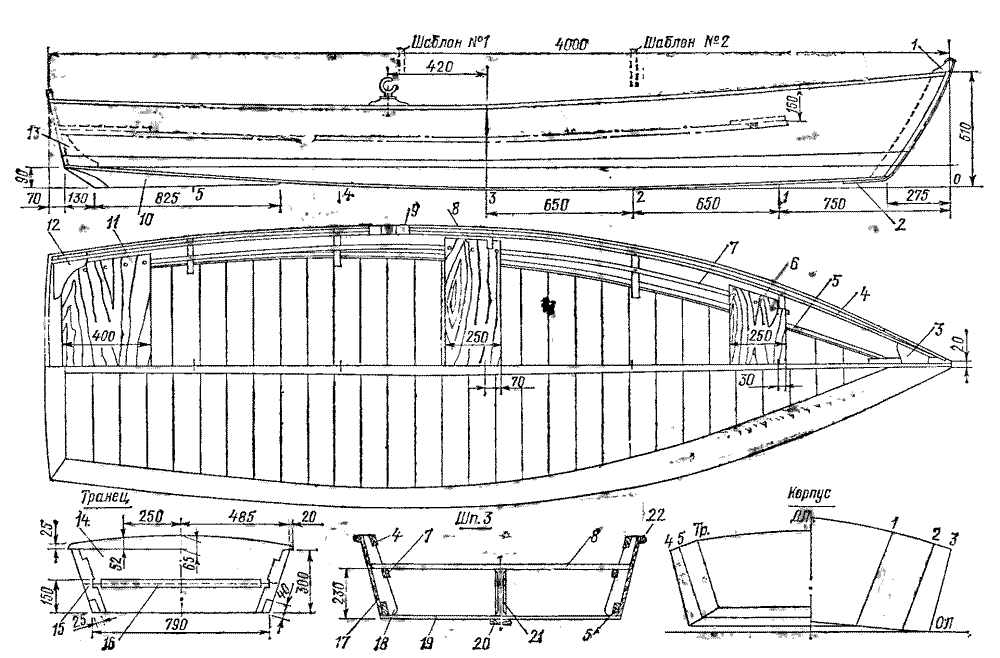

Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем
При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:
Торцы двух деталей подгоняем друг к другу.
- Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
- Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
- После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».
Схема склейки фанерных листов
Как сделать деревянную лодку. Часть 1
Когда-то берега озер и прудов были сплошь усыпаны деревянными лодками всевозможных размеров и конструкций. Резиновые, конечно были, но их было немного и они служили латанные перелатанные многие годы. Еще реже можно было встретить выпускающиеся в то время небольшими партиями дюралевые изделия.
Плоскодонки наших рек
Канули в лету те времена, а с ними и старые добрые традиции строительства простых лодок самими охотниками и рыбаками. Сейчас надувные плавсредства прочно заняли их место. Они оказались более мобильными, легкими и удобными.
Правда, в некоторых местах, удаленных от крупных населенных пунктов, можно еще увидеть собственноручно изготовленные. Вот и я на протяжении многих лет пользуюсь такой.
Лодка снабженная одним не закрепленным веслом, с острым клиновидным носом, прочными деревянными бортами отлично подходит для передвижения как по узким речкам, так и по густым зарослям камыша, что позволяет успешно ее использовать на рыбалке и на охоте.
Такие суденышки в общем строились по единому принципу, но в разных краях они имели целый ряд особенностей. Например, у одних дно было деревянное, у других резиновое, у третьих жестяное.
Если по каким-то причинам вам понадобиться именно такая, тогда вы сможете смастерить ее сами в домашних условиях. В ее изготовлении нет ничего сложного, правда, первый раз может получиться не совсем то, что вы бы хотели.
Итак, начнем. До начала строительства нужно заранее позаботиться о самых главных ее частях — бортах. Для этого отбираются длинные, широкие, не толстые, желательно без сучков доски сосны или ели. Они должны не менее одного года пролежать в сухом месте, на ровной поверхности с небольшим гнетом сверху во избежании их искривления.
Подготовленные доски еще раз осматриваем на предмет дефектов — трещин, выпадающих сучков и т.п. Затем отмеряем нужную длину (здесь, а также далее не будут приводиться конкретные размеры частей лодки, т.к. все это на ваше усмотрение) с небольшим запасом и опиливаем каждую из них под углом в 45гр — это будет носовая часть.
Далее их нужно прострогать, а с запиленных концов снять фаску таким образом, чтобы прижатые друг к другу доски в носовой части не имели зазора. Эти участки, а в дальнейшем и все остальные, которые будут недоступны к покраске после сборки конструкции, пропитываем защитным слоем антисептика.

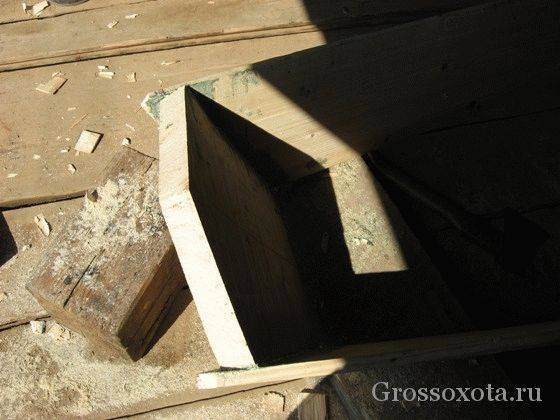

После этого приступаем к изготовлению основы носа — треугольного бруска. Его длина должна превышать примерно в 1,5 раза ширину бортов лодки. Брусок также строгаем и покрываем защитным слоем.
Далее нам необходимо подобрать подходящий кусок достаточно широкой доски (пятидесятка). Из нее выпиливаем задний борт нашего судна.
Не забудьте оставить сверху и снизу запас, потом после сборки все лишнее спилится.
Начальный этап сборки
Подготовив эти элементы приступаем непосредственно к сборке. Начинаем с носовой части, оба борта и треугольный брусок прочно соединяем саморезами или гвоздями.
Выступающие части сверху и снизу спиливаем заподлицо с бортами.
Далее готовимся к самому ответственному моменту — придание нужной формы лодке. Для этого подбираем, в зависимости от того какой ширины вы хотите видеть ее в будущем, распорку.
Она должна быть именно такой высоты, как представлено на фото, иначе во время гибки доски могут лопнуть. Угол распорки также не следует делать слишком большим.
Установив распорку, начинаем гнуть борта, тут понадобиться пара помощников или веревка. Изогнув до нужного расстояния, прикладываем «задник» и определяем где и сколько нужно снять фаску, чтобы борта примкнули к нему без зазоров.
Так, понемногу снимая, подгоняем его, пока не добьемся нужного результата.
Добившись его, приколачиваем борта и спиливаем выступающие части снизу, а сверху как вам хочется. Я сделал в виде треугольника.
Затем приступаем к установке постоянных распорок и сидений. Их количество и расположение остается на ваше усмотрение. При закреплении их (да в общем-то и других местах) обязательно предварительно делайте маленьким сверлом отверстие, дабы избежать появления трещин.
Завершаем очень важный первоначальный этап снятием фаски с нижней части бортов, распорок и нанесением на них защитного покрытия.
Продолжение строительства смотрите в следующей части —здесь.
Процесс изготовления
Условно процесс изготовления содержит следующие этапы:
- перенос чертежа на шаблоны;
- вычерчивание шпангоутов, перенос на дерево;
- выкладка киля;
- установка форштевня;
- крепление шпангоутов;
- закрепление ахтерштевня или транцевой доски (для моторных лодок).
- обшивка днища фанерой;
- обшивка бортов;
- проклейка стыков листов, стрингеров;
- шпаклевка, покраска корпуса.
Корпус лодки
Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.
Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.
Строим внутренний контур футоксов
Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.
Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.
Материал для форштевня
Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.
Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.
Делаем киль
Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.
Транец
В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.
Каркас лодки
Последовательность сборки каркаса:
- выкладка киля;
- установка штевней;
- разметка по килю мест установки шпангоутов;
- установка шпангоутов;
- соединение шпангоутов, штевней и транца бортовыми досками;
- проверка геометрии, окончательное закрепление деталей.
- Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.
Обшивка лодки фанерой
По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.
Далее:
- каркас переворачивают вверх килем;
- наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
- места соединения киля, шпангоутов, стрингеров промазывают клеем;
- укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
- бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
- При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.
Клеевые работы
Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.
При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.
Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.
Покраска
После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.
