Эхолоты «Практик»

Начинаем работу

Для использования эхолот с Wi-Fi «Практик 7 Маяк» нуждается в незначительной подготовке:

  • откручивание верхней крышки для подключения USB-кабеля для зарядки;
  • зарядка при помощи Micro USB от сети или компьютера до полного заполнения индикатора аккумулятора;
  • установка стабилизатора в случае необходимости и закрепление крышки при помощи винта.

Теперь забрасываем или опускаем «Маяк» в воду при помощи удилища или иным удобным образом, после чего он запустится – об этом просигнализирует зелёный светодиод. Запускаем приложение «Эхолоты Практик 7» и дожидаемся завершения установки соединения. Нам нужно указать интерфейс для коммутации: Bluetooth либо Wi-Fi. После выбираем водоём и настраиваем отображение водной толщи, исходя из личных предпочтений.

Что нужно знать про аккумулятор? Короткие паузы между миганиями светодиода обозначают, что батарея не заполнена и на треть. Средние промежутки – заряд находится между 33% и 66%, длинные – более 67%. Беспрерывное горение светодиода сигнализирует о полном заряде аккумулятора.

Для опускания устройства в нужное место, куда планируете закидывать удочки, понадобится удилище или что-то ему подобное. Вес эхолота в 100 граммов выдержит большинство удилищ. Если для этого используется леска, её лучше выбрать попрочнее и воспользоваться карабином. Забросы следует делать плавными и аккуратными, а девайса перемещать медленно для тщательного изучения того, что находится в воде.

Для крепления смартфона к рукоятке удочки применяется синтетический фиксатор с регулируемым посадочным местом для смартфона. В комплект поставки не входит.

Это интересно: Аккумулятор для эхолота 12 вольт — какой лучше, как выбрать, способы зарядить АКБ

Что входит в комплект эхолота Практик ЭР-6Pro2

Приобретая эхолот, вы получаете:

  • Собственно эхолот, состоящий из головного блока с дисплеем, датчика, генерирующего ультразвуковые сигналы и полиуретанового шнура, их соединяющего.
  • Элемент питания типа «АА».
  • Скобу-крепление для датчика.
  • Упаковку.
  • Инструкцию.

Вкратце некоторые важные для нас технические параметры прибора:

  • Питание: один элемент «АА» 1,5 В.
  • Допустимая температура внешней среды: — 200 … +500.
  • Экран: монохромный.
  • Количество цветов: 2.
  • Диагональ: 2,3//.
  • Разрешение: 64х128 пикселей.
  • Количество лучей: один.
  • Диапазон сканирования: 0,5 м … 25 м.
  • Размеры блока: 72х100х22 мм.
  • Вес: 170 г.
  • Присутствуют звуковая сигнализация, определение размера рыбы и глубины ее нахождения, определение рельефа дна, приближение изображения, подсветка дисплея.

Как настроить эхолот Практик ЭР-6Pro2

Немного пройдемся по прибору, который попал к нам в руки. Принцип, по которому работает прибор, прост и понятен каждому рыбаку, использовавшему ранее любой другой эхолот, или человеку, знакомому с элементарными основами физики. Датчик генерирует ультразвуковой сигнал, и подает его в заданном направлении, в виде конуса под углом 40°. Отразившись от дна, рыбы, либо других объектов сигнал поступает вновь на датчик, а тот, в свою очередь, воспроизводит его на дисплее головного блока посредством словесных оповещений. Неплохо подойдет для поиска стайного окуня или судака.

Включаем эхолот

  • Вставляем элемент питания. Контейнер для него размещен в блоке с датчиком.
  • Опускаем датчик в водоем и включаем питание. На дисплее появляется нужная информация.
  • Для работы с меню нажмите правую кнопку, после чего начнется обратный отсчет, и нужно будет нажать кнопку еще раз. Можете выбирать режим работы.

Эхолот обеспечивает работу в следующих режимах:

  • Fish ID – осуществляется поиск рыбы и отображается обработанная информация о внешней среде;
  • Pro – режим для профессиональных рыболовов, вся информация подается в необработанном виде;
  • Флешер – режим для отслеживания снасти в состоянии реального времени;
  • Глубина – отображает глубину и диаметр круга, который накрывает своим лучом на дне водоема датчик;
  • М.В. – режим «малая вода», предназначенный для работы на мелководных водоемах либо прибрежных зонах, целесообразен при ловле на глубине 3 и менее метров;
  • Демо – демонстрационный режим работы, применим и без водоема;
  • Инфо – в этом режиме эхолот отображает информацию о названии, версии ПО, температуре воздуха, уровне заряда батарейки.

Также дополнительно настраиваются:

  • Ручной масштаб глубины;
  • Звук, и сигнализацию прибора на рыбу различных размеров;
  • Режим увеличения;
  • Режим зима/лето;
  • Частота, с которой обновляется информация на экране;
  • Яркость и контрастность дисплея;
  • Настройка датчика под ловлю на определенном участке;
  • Установка «мертвой» зоны – расстояния от датчика, которое не учитывается. Целесообразно, если вы собираетесь использовать эхолот для зимней рыбалки через лед.
  • ФПО (фильтр помех) – изначально установлен на уровне 0,3. Можно установить на 0,6 или 0,9. Чем крупнее рыбу собираетесь ловить, тем выше значение следует устанавливать, и мелкая будет проигнорирована прибором.

Чтобы выключить эхолот, нужно однократно нажать правую кнопку, после чего начнется обратный отсчет, и прибор через три секунды выключится.

Популярные модели

Самых современных на данный момент, представлено 8 вариантов прибора:

Возьмите за правило, на каждой рыбалке, первым делом начинайте…

  1. Практик ЭР-6, ещё продаётся, но уже снят с производства, гарантийное обслуживание производится;
  2. Практик ЭР-6 pro – широко распространённая модель по очень доступной цене;
  3. Практик ЭР-6 pro 2 – обновлённая версия ЭР-6 pro;
  4. Практик ЭР-6 pro 2 Premium – модифицированный ЭР-6 pro2;
  5. Беспроводной эхолот «Практик 7 Маяк»;
  6. Беспроводной эхолот «Практик 7 RF»;
  7. Беспроводной эхолот «Практик 7 RF Универсал»;
  8. Беспроводной эхолот «Практик 7 Wi-Fi» – новинка сезона 2017 г.

Линейка моделей имеет интуитивно понятный интерфейс на чётко читаемом экране, с которым сможет разобраться даже начинающий рыболов

Основные настройки прибора

Одна из первых настроек – это глубина работы прибора. Производитель гарантирует правильную работу эхолота на глубинах до 25 метров. Если известна максимальная глубина в зоне работы датчика, то это значение можно выставить вручную.

Обзор беспроводных эхолотов «Практик 7»

Полезной является настройка звукового сигнала при обнаружении рыб. При желании можно выключить звуковое оповещение либо выбрать только крупную и среднюю рыбу.

В данном случае указана глубина 3 метра и выключен звук
Важно: Чтобы попасть в дополнительные настройки, необходимо нажать левую кнопку. На экране появится ключик.. В дополнительных настройках есть зум-режим

С его помощью можно увеличивать изображения объектов на определенном расстоянии от дна. Это расстояние задает пользователь. Оно может быть 1, 2, 3 метра

В дополнительных настройках есть зум-режим. С его помощью можно увеличивать изображения объектов на определенном расстоянии от дна. Это расстояние задает пользователь. Оно может быть 1, 2, 3 метра.

Следующей важной настройкой, которую имеет беспроводной эхолот «Практик Про 2» является переключение на зимний и летний режимы. Плотность воды в разное время года неодинакова

Это учли производители и внедрили в данный эхолот разные режимы работы. При переключении на зимний режим на экране появляется снежинка, а при включении летнего – солнышко.


Эхолот в летнем режиме работы

Еще одна настройка прибора – количество импульсов в секунду, посылаемое прибором. Значение может быть от 1 до 4. Чем больше значение, тем быстрее будет двигаться картинка. Есть регулировки яркости экрана. Пользователь задает значения от 1 до 16. Эта опция полезна в тех случаях, когда приходится пользоваться прибором в солнечную и пасмурную погоду. В солнечную погоду лучше притемнить изображение, а в пасмурную – увеличить яркость.

Еще одна функция – калибровка показаний. Она позволяет настроить работу прибора под конкретные условия. После нажатия меню «Калибровка» датчик опускается в лунку, и прибор делает 5 проходов калибровки. После этого на экране появляется линия под значением глубины:


Пример успешно выполненной калибровки

При использовании функции «Глухая зона» пользователь задает глубину поверхностного слоя, на котором прибор не будет работать. Для зимней рыбалки по умолчанию задано 1,5 метров. Обычно мусор скапливается на поверхности водоема и мешает нормальной работе устройства.

Следующей настройкой является ФПО (фильтр помех). Она позволяет устранять различные помехи и нужна при сканировании участка с замусоренным дном или с зеленкой в толще воды. Фильтр можно настраивать в зависимости от условия. При большом количестве помех целесообразно выставлять максимальные значения. Всего предусмотрено три значения: 0,3; 0,6; 0,9.

Минимальное значение фильтра помех

Как пользоваться?

Но даже самые хорошие эхолоты могут разочаровать людей при неправильном использовании. Прежде всего в устройство вставляют батарейку. Нужно работать максимально бдительно, аккуратно и не ронять крышку датчика в воду. Лучше всего выполнять такую работу дома, чтобы защитить устройство от конденсата. Конечно же, требуется соблюдать полярность батареек.

Опустив датчик в воду либо в лунку, можно включать эхолот. В норме сразу должна выводиться информация о глубине и другие необходимые сведения. Управление производится при помощи меню, потому необходимо внимательно изучать документацию на конкретный аппарат. Обычно есть такие режимы:

  • розыск рыбы (Fish ID);
  • профессиональный (Pro) – представляет максимум информации;
  • флешер (концентрация контроля на самом большом объекте в контролируемой зоне);
  • последовательное измерение глубины;
  • демонстрационный (показ возможностей устройства, не погруженного в воду).

При выборе режима Zoom обеспечивается контроль придонного слоя. В некоторых случаях может быть задана ручная настройка масштаба глубины

Важно: рекомендуется назначать ее с некоторым запасом, чтобы гарантированно решить поставленную задачу. Обязательно следует настраивать все, что возможно, из таких режимов:

  • зимний или летний;
  • скорость обновления картинки;
  • уровень контрастности;
  • насыщенность изображения;
  • калибровка датчика;
  • величина глухой зоны;
  • фильтрация помех.

При ловле сома и другой хищной рыбы рекомендуется искать неровные формы рельефа, перепады глубины. В таких местах обычно и делаются засады. Проще всего ловить рыбу «со свала». Точно определить его направление помогают несколько последовательных проходов. Конкретные методы постановки выбирают самостоятельно, учитывая особенности водоема, целевой породы рыб и собственный опыт.

Косяки кормовых рыб ловят «из-под бели». Таким способом можно изловить очень большие трофеи. Рекомендованы подобные методы прежде всего осенью, когда стаи очень крупны. А вот единичные отметки и даже группки по 2 — 3 рыбки можно смело игнорировать.

Сравнение с конкурентами

Российский эхолот, по сравнению с зарубежными аналогами, дешевле. Его можно использовать в тяжелых условиях. Например, мороз в – 30 градусов никак не повлияет на работоспособность сонара Практик Эр 6 Про 2. Чего не скажешь о зарубежных устройствах.

А вот качество изображения на мониторе аппарата, сделанного за рубежом, предпочтительнее отечественного. Схожесть: качество, быстрое выполнение измерений, надежность.

Отечественный эхолот Практик Эр 6 Про 2 поможет быстро найти место для ловли. Оснащен многими полезными функциями, которые будут не лишними на рыбалке.

Примечание! Такой сонар – незаменимый помощник и в жару, и в холод. С его присутствием ни один рыбак не останется без улова. Главное – внимательно изучить инструкцию и правильно, не спеша, настроить прибор.

Инструкция: как изготовить «хорватское яйцо» своими руками с указаниями параметров

Работа производится в несколько этапов:

Обработка пробки от шампанского или вина.

На первом этапе потребуется воспользоваться напильником. С его помощью необходимо придать пробке от шампанского форму яйца. Кстати, умельцы советуют использовать для этой цели «наждачный круг», который позволит ускорить процесс шлифовки и сделать ее более качественно. Далее, чтобы изготовить «хорватское яйцо» своими руками из пробки-заготовки, берут ножовку для металла и делают разрез по центральной оси, от середины «носика» до тыльной части будущей приманки, после чего, используя мелкозубую ножовку, расширяют разрез до 2,5 мм.

Подготовка каркаса.

Он должен состоять из изогнутой соответствующим образом проволоки (D=0,5 мм) и одинарного крючка. Если последний имеет небольшой изгиб у цевья, то его следует выпрямить с помощью плоскогубцев. Что касается проволоки, то лучше взять вязальную, так как она легко гнется и не ржавеет в воде.

Соединение каркаса и пробочной заготовки.

Дальнейшее изготовление «хорватского яйца» своими руками потребует некоторой сноровки. В частности, следует быть крайне внимательным, чтобы не ошибиться с пропорциями. Мастера, имеющие удачный опыт создания самодельных приманок, рекомендуют сформировать петлю из проволоки на крючке так, чтобы его выступающая часть была равна примерно двум третям от общей длины тела яйца. Затем у кольца крючка выполняют шесть витков проволокой, а на другом конце ее фиксируют тремя оборотами круглогубцами для надежности.

Огрузка.

Чтобы довести «до ума» изготавливаемое своими руками «хорватское яйцо», потребуется листовой свинец. Из него вырезается полоска, равная длине тела приманки, шириной 1 см и с толщиной листа не больше 1 мм. Ее сгибают пополам и обжимают крючок, а также закрученную проволоку. Далее подготовленную арматуру вместе со свинцовой огрузкой вставляют в пазы, вырезанные ранее. Нужно постараться сделать так, чтобы она плотно расположилась в вырезанных отверстиях и не шаталась при использовании в дальнейшем.

Аксессуары

Хорошим помощником при использовании эхолота «Практик» является специальная эхолодка для датчика. Она предназначена для проводных сканирующих аппаратов. Лодка упрощает буксировку датчиков, в том числе не имеющих жестких транцев. В результате сбор данных в режиме реального времени существенно упрощается. Уплотняющее кольцо из силикона может создавать помехи при монтаже датчиков в эхолокационную лодку; решением проблемы оказывается ослабление соединения между батарейным отсеком и датчиком.

Хорошим держателем можно пользоваться и на надувных, и на деревянных лодках. Крепить его можно на сиденье. Благодаря регулировке угла наклона получается оптимизировать размещение экрана, чтобы лучше просматривать картинку. Еще можно приобрести специальный защитный бампер для эхолокационного датчика. Такая конструкция изготавливается из силикона и надежно оберегает от падения с высоты; она отличается повышенной долговечностью. Из силикона может быть сделан также футляр (чехол) для эхолота. Точнее, он изготавливается для блоков «Практик». Внешний корпус облегается плотно.

Для самих эхолотов предназначен чехол «Унибокс». Это многофункциональное устройство, подходящее для хранения и перевозки. Также можно применять его в процессе самой рыбалки. Для изготовления конструкции применяют крепкий и стабильный материал. Можно зафиксировать чехол даже на шее, что полезно при ловле хищных рыб

Полезно обратить внимание и на фиксатор «Практик». Он позволяет закрепить смартфон либо специальный блок на удилище

Информация выводится на смартфон либо блок. Руки при этом остаются свободны. Исполнение держателей позволяет обеспечить плотное удержание.

Основные технические свойства:

  • пригодность для удочек сечением от 1,8 до 3 см;
  • регулировка углов поворота на 360 градусов;
  • открытие боковых зажимов на 5 — 9,4 см.

Эхолот Практик Эр 6 Про 2: описание

Предшествующие образцы не были настолько практичными. Производители ввели дополнительные функции в улучшенное устройство. Новый образец эхолота черного цвета, имеет размеры блока: длина – 10 см, ширина – 7,2 см, толщина – 2,2 см.

Удобные параметры позволяют легко вместиться в мужскую ладонь. Изображение выводится на монохромный дисплей, диагональ которого 2,3 дюйма (около 6 см). Весит изделие 170 граммов.

Укомплектован аппарат в коробку и имеет несколько дополнений:

  • штатив для датчика;
  • батарейка АА;
  • прочный полиуретановый провод;
  • инструкция.

Технические характеристики

  1. Диапазон глубины, на которой способен выполнять свою работу эхолот – 0,5 – 25 м.
  2. Дисплей графический. Расширение экрана составляет 128 на 64 пикселя, а размер – 50 на 30 мм.
  3. Электропитание – батарея типа АА. Максимальное время работы до 3 суток.
  4. Диапазон температуры во время эксплуатации от – 20 до + 40 градусов по Цельсию.
  5. В наличии функция не только обнаружения рыбы, но и определения размера, а также глубины.
  6. Имеется звуковая сигнализация найденных объектов.
  7. Присутствует главная регулировка усиления, выполненная в количестве 28 градаций.
  8. ZOOM – четкое отображение донного рельефа. Опция оснащена регулировкой в 1 – 3 м.
  9. Добавлен указатель плотности почвы дна.
  10. В пользовании включены несколько режимов: переключение на сезон, определение глубины, «Флешер», «Pro» и многие другие.

Отметим! Еще прибор оснащен термометром воздуха, имеет опцию подсветки дисплея, а также индикатор разрядки электрического элемента.

Преимущества и недостатки

Эхолот Практик Эр 6 Про 2, в отличие от предыдущих моделей, имеет несколько преимуществ. Они появились благодаря изменениям, дополнениям после проработок функций производителями.

Преимущества:

  • Монитор. Стал энергосберегающим, получил оснащение в виде регуляторов контрастности (раньше ее нужно было настраивать вручную). Эффективная работа при пониженных температурах. Улучшение подсветки.
  • Жила кабеля была усилена. Из-за этого он стал прочнее.
  • Изменение порога чувствительности дало картинку лучшего качества.
  • Информация стала не только в виде текста, как в предыдущих образцах, но и в графических рисунков.
  • Нововведенная функция «Малая вода» позволяет распознавать объекты, находящиеся до 3 метров.
  • Возможность отфильтровать помехи в главном меню. Увеличение значений для получения информации.
  • Оптимальный показатель развертки в 4 Гц.

Примечание! Судя по отзывам рыбаков, успевших приобрести и протестировать эхолот, недостатков не наблюдалось. Хотя некоторые все-таки жалуются на небольшие сложности в настройке и управлении. Поэтому многие рыболовы возят инструкцию с собой, пока полностью не разберутся с управлением и не привыкнут к нему.

Практик Эр 6 pro 2 Premium

Эхолот «Практик Эр 6 Про Премиум» является усовершенствованной версией предыдущей модели. В комплект входят следующие элементы:

  • Датчик;
  • Морозоустойчивый кабель;
  • Приемное устройство.


Эхолот «Практик Эр 6 pro 2 Premium»

Основные новшества, внедренные для пользователей, таковы:

  1. На датчик установлен силиконовый бампер для защиты экрана от повреждений.
  2. Улучшилась чувствительность прибора на 40 %. (небольшая приманка хорошо просматривается на глубине 20 метров).
  3. Улучшилась функция отображения плотности грунта.
  4. Модель потребляет меньше энергии.
  5. Исчезла настройка для скорости проведения замеров. Выставлено автоматическое значение 4 Гц.
  6. В режиме «Глубиномер» указывается точная глубина, и улучшен процесс замера глубины.
  7. Глухая зона изменилась. Теперь можно выставить значения 20 см, 50 см, 1 м, 1.5 м, 2.0 м.
  8. Изменения настроек сохраняются сразу после выхода из меню. При изъятии батареек они сохраняются.
  9. Улучшен поиск рыбы. Информация о наличии одиночных особей и стаях рыб стала более достоверной.

Практик Эр 6 pro 2 Premium

Эхолот «Практик Эр 6 Про Премиум» является усовершенствованной версией предыдущей модели. В комплект входят следующие элементы:

  • Датчик,
  • Морозоустойчивый кабель,
  • Приемное устройство.

Эхолот «Практик Эр 6 pro 2 Premium»

Основные новшества, внедренные для пользователей, таковы:

  1. На датчик установлен силиконовый бампер для защиты экрана от повреждений.
  2. Улучшилась чувствительность прибора на 40 %. (небольшая приманка хорошо просматривается на глубине 20 метров).
  3. Улучшилась функция отображения плотности грунта.
  4. Модель потребляет меньше энергии.
  5. Исчезла настройка для скорости проведения замеров. Выставлено автоматическое значение 4 Гц.
  6. В режиме «Глубиномер» указывается точная глубина, и улучшен процесс замера глубины.
  7. Глухая зона изменилась. Теперь можно выставить значения 20 см, 50 см, 1 м, 1.5 м, 2.0 м.
  8. Изменения настроек сохраняются сразу после выхода из меню. При изъятии батареек они сохраняются.
  9. Улучшен поиск рыбы. Информация о наличии одиночных особей и стаях рыб стала более достоверной.

Режимы работы

Для обнаружения рыбы пол лункой используется режим Fish ID. Пользователь выбирает размеры рыбы для отображения, и после этого на экране отобразятся рыбы.


В режиме Fish ID рыбы отображаются в различных слоях

В левой части экрана отображена история. В правой показан процесс сканирования в данный момент.

В режиме «Pro» отображается предварительная оценка дна без указания рыб. Эта функция подойдет для продвинутых рыболовов, которые могут сделать для себя полезные выводы.

В режиме «Флешер» эхолот показывает самый крупный объект, который он обнаруживает. Для проверки, как это работает, в лунку опустим большое грузило. На экране на одной половине отобразится глубина пребывания груза, а во второй половине – история его перемещений.


Слева отображена траектория перемещений объекта, справа – глубина его нахождения

Если играть мормышкой или каким-нибудь балансиром, то на экране отобразится точно такая же картина. Если включить демонстрацию рыб, то можно определить слой, на котором лучше всего выполнять блеснение.

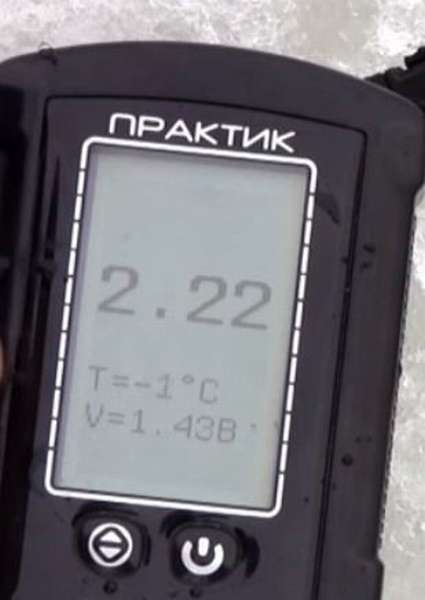

В режиме глубиномера крупными цифрами показаны глубина с точностью до сантиметра, температура воды в районе нахождения датчика и уровень заряда устройства.


После использования прибора батарейку лучше изъять. В противном случае она будет медленно, но верно разряжаться. Прибор лучше поместить в специальный чехол.

Режимы работы

Для обнаружения рыбы пол лункой используется режим Fish ID. Пользователь выбирает размеры рыбы для отображения, и после этого на экране отобразятся рыбы.

В режиме Fish ID рыбы отображаются в различных слоях

В левой части экрана отображена история. В правой показан процесс сканирования в данный момент.

В режиме «Pro» отображается предварительная оценка дна без указания рыб. Эта функция подойдет для продвинутых рыболовов, которые могут сделать для себя полезные выводы.

В режиме «Флешер» эхолот показывает самый крупный объект, который он обнаруживает. Для проверки, как это работает, в лунку опустим большое грузило. На экране на одной половине отобразится глубина пребывания груза, а во второй половине – история его перемещений.

Слева отображена траектория перемещений объекта, справа – глубина его нахождения

Если играть мормышкой или каким-нибудь балансиром, то на экране отобразится точно такая же картина. Если включить демонстрацию рыб, то можно определить слой, на котором лучше всего выполнять блеснение.

В режиме глубиномера крупными цифрами показаны глубина с точностью до сантиметра, температура воды в районе нахождения датчика и уровень заряда устройства.

После использования прибора батарейку лучше изъять. В противном случае она будет медленно, но верно разряжаться. Прибор лучше поместить в специальный чехол.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
