Устройство
Состоит такое плавсредство:
- из двух бортов (правого и левого) высотой до 60–70 см;
- плоского днища, усиленного продольными или поперечными ребрами жесткости (ламелями);
- прямоугольной кормы (транца).
Для перевозки людей и управления лодкой между ее бортами крепят 2–3 скамейки (банки). Различные рыболовные принадлежности хранят в установленном на корме ящике с закрывающейся крышкой. В зависимости от того, какое количество людей планируется перевозить на лодке. Ее длина варьируется от 2 до 4 метров при ширине 1,0–1,2 метра.
Большинство современных моделей имеют заострённую или зауженную форму носовой части, благодаря чему такая лодка приобретает лучшую маневренность и скорость передвижения (особенно против течения), имеет меньшую парусность при сильном встречном ветре.
Передвигаться на плоскодонке можно как при помощи весел, так и на навесных винтовых или водометных двигателях, устанавливаемых на корму.
Что нам нужно
Набор инструментов
Приступая к работе, нам следует позаботиться о наличии всех необходимых инструментов.
В принципе, набор потребуется простой:
Выпиливать заготовки удобнее всего дисковой пилой
- пила по дереву (дисковая или сабельная);
- электролобзик с набором полотен;
- шлифовальная машинка с насадками для обработки фанеры;
- дрель и сверла разного диаметра;
- шуруповерт;
- струбцины для фиксации склеиваемых деталей;
Вместо струбцин в некоторых случаях подойдут зажимы для бумаги
- ручной инструмент – молотки, пассатижи, стамески и т.д.
- измерительный инструмент – рулетка и уровень.
Работы лучше выполнять в свободном гараже или мастерской. В принципе, детали можно собирать и на полу, но работать будет куда удобнее, если мы из бруса и толстых досок сконструируем специальные козлы, на которых и будут размещаться все элементы нашей будущей лодки.
Подбор материалов
Проекты лодок из фанеры, в изобилии представленные в интернете, предполагают использование самых разных материалов. Мы рассмотрим одну из наиболее простых модификаций, поскольку новичкам лучше отрабатывать методики на несложных образцах.
Заготовки для работы
Для постройки судна нам будут нужны:
Элемент конструкции | Особенности материала |
Борта и днище | В качестве основного материала для изготовления днища и бортов используем фанерные листы. Фанера для лодки должна соответствовать ряду требований:
|
Внутренний каркас | Опорные конструкции – шпангоуты, киль, распорки, а также сидения и транцы делают из более прочных материалов:
|
Соединительные элементы | Очень часто для соединения деталей в единую конструкцию применяется только клей. В то же время некоторые методики предполагают сшивку фанерных листов с использованием тонкой стальной проволоки, капронового шнура, толстой лески и т.д. В качестве дополнительного укрепления швов применяются полосы из стеклоткани, пропитанной эпоксидными смолами. |
Наружная отделка | Какой бы качественной ни была фанера, при длительном контакте с водой она будет набухать. Вот почему и снаружи, и изнутри все деревянные детали обрабатываются специальными составами. К ним относятся:
|
Чертежи лодки и перенос их на материал
Прежде чем приступать к закупке материалов, нам будут нужны чертежи лодок из фанеры. Строить схему плоскодонки или туристической байдарки самостоятельно стоит только в том случае, если у вас есть достаточный опыт, и вы четко понимаете, какого размера вам нужна лодка, и какую конструкцию она обязана иметь. Новичку же лучше воспользоваться готовым проектом – благо, найти его в сети не составит труда.
Чертежи лодки из фанеры с крупными схемами устройства основных узлов
Итак, перед тем как из фанеры сделать лодку, поступаем следующим образом:
- На основе чертежей делаем шаблоны нужной формы и размера из оберточной бумаги или старых обоев.
- Выкройка лодки из фанеры прикладывается к деревянной панели и обводится по контуру.
- Точно так же шаблоны используются для разметки досок и брусьев, из которых будет делаться внутренний каркас.
Еще одна схема: плоскодонка с фанерными бортами и дощатым днищем
При переносе размеров на заготовки мы с высокой вероятностью столкнемся с трудностями. Связано это с тем, чтоб стандартный размер фанерного листа (максимум 3000 мм по длине) часто бывает меньше, чем запланированные габариты лодки. В этом случае нам необходимо освоить методику склейки фанеры:
Торцы двух деталей подгоняем друг к другу.
- Аккуратно стесываем края на длину, превышающую толщину листа примерно в 7 – 8 раз.
- Полученные скосы смазываем столярным или полимерным клеем и надежно зажимаем струбцинами.
- После полной полимеризации клея мы получаем достаточно длинный лист с прочным соединением «на ус».
Схема склейки фанерных листов
Процесс изготовления
Сборка каркасной части начинается на верстаке, а заканчивается на полу (земле).
Чтобы не допустить ошибок в процессе сборки конструкции рекомендуется воспользоваться предложенной ниже инструкцией:
Укладываем киль на верстак.
К одной из сторон киля прикрепляем ахтерштевень с транцем. Ко второй стороне подсоединяется форштенвель.
С помощью гвоздей соединяются килевая часть (совместно со шпангоутами) и штевни. Тщательно всё проверяем на наличие перекосов. При наличии таковых необходимо проводить подгонку. Для этого между транцем и штевнем натягивается бечёвка.
Убедившись в полном совпадении осей, производим окончательное крепление.
Тонкая ткань пропитывается краской (достаточно густой) и распределяется между имеющимися соединениями.
После закрепления штевней приступаем к установке шпангоутов. Чтобы обеспечить плотное фиксирование, следует разрез под киль делать немного уже шпангоута (на пару мм).
Посадка проверяется с помощью натянутой верёвки. Должно быть обеспечено точное совпадение с бимсами.
Устанавливать шпангоуты рекомендуется соблюдая угол 90 градусов.
Окончательно скрепляем шпангоуты.
Проделав все операции, задаём угол прогиба. С этой целью могут быть использованы круглые брусья, временно закреплённые к крайним частям киля (с внутренней стороны).
Между брусом и килем вставляем деревянную балку (11 см).
Крепление производится исключительно брусьями, что предотвратит появление перекосов транца.
Переходим к обшивке каркаса. Желательно весь листовой эскиз перенести на уменьшенный размер картона и вырезать.
Чертим изображение для вырезания на фанере (соблюдая листовые размеры).
Примеряем шаблоны.
Выпиливаем с помощью лобзика (мелкие зубчики) все детали. Запас делаем не более 2 мм
Очень важно для стыковки листов дополнительно прибавить 70 мм.
Используя вбитые (между досками) нитки, совмещаем оси элементов. Производим склеивание и дожидаемся его затвердения.
Используя небольшие гвоздики, сбиваем одинаковые части плавсредства.
Тщательно подгоняем между собой рубанком.
Просверливаем отверстия (диаметром 2 мм) отступив от кромок скул 12 мм соблюдая шаг 50 мм, предназначенный для скреп (проволочных)
Именно скрепы станут надёжными соединителями.
Обшивка крепится начиная с носа судна. Фиксировать её следует проволокой из меди сквозь отверстия, которые делаются вдоль дна и бортовой части. Проволока скручивается с внешней стороны на пару оборотов.
Далее производим обшивку транца и днища.
Собранные борта подлежат установке и временно соединяются.
Днище собирается по тому же принципу, что и борта.
Устанавливаем транец и скрепляем его используя шурупы (3 на 18) и клеевую основу, соблюдая при этом расстояние около 0,5 см.
Если бортовые элементы выступают за транец в корму, то можно с помощью рубанка выровнять кромки.
Окончательно закручиваем плоскогубцами скрепки. Обжимаем всё во внутренней области.
Каждая щель и стык плавсредства должны быть проклеены лентами из стеклоткани. Ширина первого слоя должна достигать 28 мм, последующие слоя – около 75 мм. Располагая каждый последующий слой немного сдвигаем его (по разным сторонам).
После затвердевания стеклопластика необходимо удалить выступающие края скреп. Проклеиваем наружную область стекловолокном.
Чтобы увеличить степень жёсткости и повысить срок эксплуатации необходимо провести укрепление днища планками. Для этого на планках просверливаются отверстия под шурупы (шаг составляет 25-28 см). Все заготовки, разложенные по местам фиксируются шурупами, производят наметку фломастером и снимаются. Только после обработки каждой наметки клеевой основой можно прикручивать заготовки на место. После засыхания клея шурупы выкручиваются, а образовавшиеся отверстия забиваются гвоздями, которые вырезаются из дерева.
Сняв вспомогательные приспособления, зашпаклёвываем смесью эпоксидной смолы с опилками все отверстия обшивки.
Наружная часть плавсредства обрабатывается клеем и стеклотканью.
Внутри лодка покрывается горячей олифой.
Судно окрашивается краской на масляной основе.
Изготовление плоскодонки своими руками
Сборка плоскодонки своими руками включает в себя составление чертежей, покупку материалов, подготовку необходимых инструментов, изготовление из доски днища, бортов, кормы, их крепление и обработка конструкции против гниения антисептиками, смолой.
Материалы и инструменты
Необходимые инструменты:
- Электролобзик.
- Рулетка.
- Угольник.
- Маркер.
- Молоток.
- Шуруповерт.
Из материалов необходимы сухие еловые или сосновые доски толщиной 25–30 мм, бруски сечением 50×50 мм для поперечин, гвозди или оцинкованные саморезы, смола, пакля, водостойкая краска.
Составление чертежа
Для того чтобы построить лодку плоскодонку из досок самостоятельно необходимо прежде всего сделать понятные и наглядные чертежи (проект) ее основных частей: бортов, днища, кормы (транца). На основании чертежей производится расчет потребности в материалах: доске, фанере, брусков для каркаса и ламелей.
Чертеж плоскодонной лодки должен быть наглядным и понятным – ошибка в размерах при изготовлении плавсредства приведет к снижению его герметичности и маневренности.
Изготовление днища

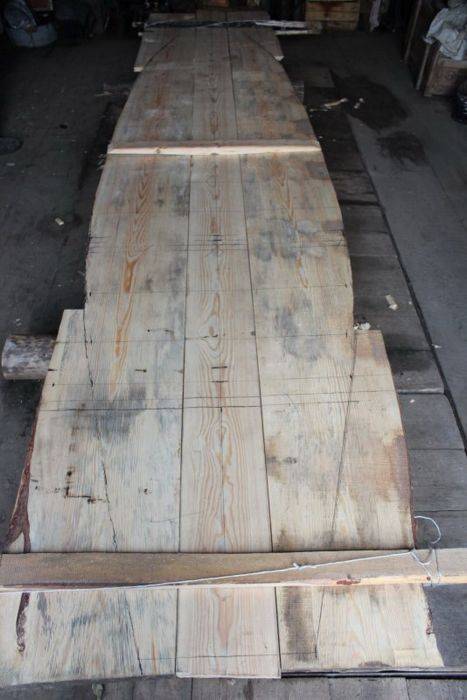

Несколько досок кладут плотно друг к другу, на них маркером очерчивается контур дна согласно размерам чертежа. Из брусков изготавливают 5 поперечин, длина которых равна ширине днища в средней, кормовой и носовой части. Самой длинной поперечиной уложенные доски сшиваются посередине, после чего с помощью лобзика или ручной циркулярки днище вырезают по очерченному контуру, оставляя не выпиленными участки у носовой и кормовой части.
В носовой и кормовой части заготовку днища дополнительно фиксируют досками и капроновым шнуром
Далее такими же поперечинами сшивают плотно доски в области носа и кормы. После этого, днище выпиливается полностью.
Стягивая днище поперечинами, добиваются минимальных зазоров между его досками
Монтаж носовой доски и кормы
После того как днище выпилено к носовой его части при помощи ершённых гвоздей или саморезов под близким к прямому углу крепится брусок – носовая доска. Затем к задней части днища крепится несколько досок, из которых формируется корма (транец).
Близкий к прямому угол крепления носовой доски позволит равномерно распределить воздействующую на нос силу встречного потока воды при движении лодки
Крепление к днищу бортов

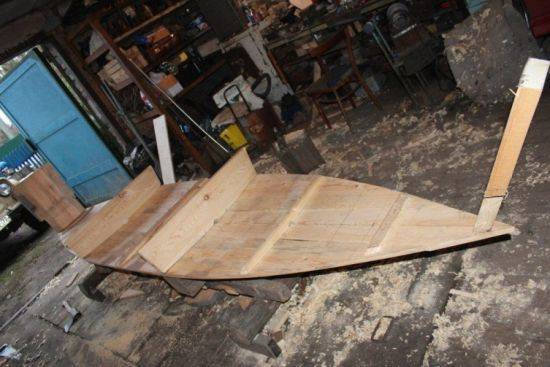

Две первые доски правого и левого борта прибиваются сначала к носовой доске, затем выгибаются по контуру днища и стягиваются прочным шнуром у кормы. После этого, они крепятся к торцам днища гвоздями.
При креплении первых досок бортов их лучше фиксировать у кормы прочным капроновым шнуром
Для крепления последующих досок параллельно поперечинам к днищу прибивают переборки.
Чтобы борта «не повело» доски правого и левого борта прибивают к переборкам одновременно, не собирая сначала правый или левый борт полностью.
При длине лодки 3,5–4 метра обязательно наличие не менее 2 переборок, к которым пришивают доски бортов
Обработка днища и бортов
Все щели в днище и между досками бортов конопатят паклей. Для защиты дерева днища от гниения, а также для предотвращения течей дно и борта хорошо промазывают смолой.
