Чертежи изготовления якоря для лодки пвх своими руками

Самодельный якорь кошка

Чтобы не произошло обрыва, лапы закрепляем на штоке при помощи шплинтов, которые в случае застревания конструкции срезаются, позволяя лапам распрямиться и выйти из-под коряги или иного блокирующего объекта. Повысить компактность можно при помощи шарнирного крепления лап внизу штока, на который надевается плавающая муфта. Так вы сможете легко складывать лапы и приводить их обратно в рабочее положение.

Такой якорь-кошка особенно хорош при безветренной погоде. В случае сильных порывов ветра якорь следует дополнительно утяжелить.

Определение веса якоря и характеристик якорного каната

Важнейшая характеристика якоря, определяющая надежность фиксации лодки или катера на месте стоянки – его держащая сила, величина которой зависит от массы якоря.

Наиболее известная формула определения веса якоря: W= (8/10)∛ D^2кгс где D – водоизмещение судна.
Диаметр якорного каната можно определить, используя следующую формулу: d=4.7 ∛ D^мм.

Наиболее прочные среди материалов, применяемых для производства канатов – синтетические. Нейлоновые и капроновые тросы имеют большую по сравнению с веревками из натуральных материалов прочность, более устойчивы к разложению, в меньшей степени подвержены воздействию температуры и влажности.

Одно из общих правил выбора троса: разрывное усилие троса должно превышать вес якоря в семьдесят раз. Некоторые сведения о характеристиках, используемых на практике синтетических канатов для катеров внутреннего плавания, приведены в таблице.

Вид судна Масса якоря, кгс Характеристики каната (капрон)

Длина, м Толщина, м

Открытые катера до 5 м 12 25 8

(12) (30) (8)

Открытые катера до от 5 до 7 м 12 – 14 25 8

(30) (10)

Открытые катера до от 7 до 8 м 14 – 18 30 10

(35-40) (10-12)

Открытые катера до от 8 до 10 м 20 30 12

(45) –

Скобками обозначены значения для морских судов.

Наряду с расчетом массы якоря с использованием формул и таблиц используются и упрощенные алгоритмы определения этого параметра. Для надежного закрепления судна вес его якоря должен составлять около 10% веса плавучего средства. Или еще один принцип расчета, показавший свою эффективность: масса якоря должна составлять 1% длины судна.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

  1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:

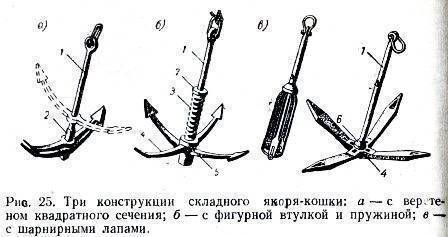

    • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
    • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
    • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
    • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
    • Курбатовский. Рекомендуется для комплектации надувных лодок.
    • Разборной . Рекомендован для надувных лодок.
    • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
    • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
    • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
    • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

  • Камень с отверстием для крепления каната
  • Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
  • Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

  1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
  2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
  3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Якорь: виды, выбор подходящего для лодок/малых судов, нюансы, изготовление самостоятельно

Сделать якорь своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Джозеф Конрад недаром назвал якоря «честными кусками железа»: пренебрежение надежностью якоря может стоить жизни судоводителю и пассажирам даже у самого берега. Самодельный якорь должен держать судно так же крепко, как патентованный фирменный, и теряться в грунте не чаще него. Надежность сверхлегких якорей из имеющихся в продаже не гарантирована. Фирменным сертификатам не верьте: никакой морской или речной регистр не включит в свой реестр якорь массой менее 5 кг. Запрещено международными правилами безопасности судовождения. А они, как и армейские уставы, написаны человеческими жизнями.

Рыбацкая лодка на якоре. Карикатура

Настоящий клубок проблем представляет якорь для лодки ПВХ. Во-первых, якорь лишь часть якорного устройства, состоящего из нескольких конструктивных узлов. Каждый из них по главному правилу сопромата «Где тонко, там и рвется» должен быть надежен не менее самого якоря. Разместить все это в надувной лодке просто негде. Во-вторых, когда надувные лодки бюджетной ценовой категории начали делать не из авторезины или прорезиненной ткани, а из пластика, оказалось, что и поднятый якорь в такой лодке может быть опасен – число несчастных случаев на воде, вызванных порывом баллона или днища лодки якорем, резко возросло.

Цель настоящей статьи – помочь начинающему судоводителю решить задачи выбора прототипа якоря для своего судна и рассказать, как правильно сделать якорь сообразно типу конструкции судна, его водоизмещению и условиям плавания. Существенная часть материала посвящена выбору и особенностям изготовления якорей для «сверхмалых» судов (до 0,5 т), эксплуатируемых на внутренних водоемах. Дно в них часто топкое, илистое или торфянистое; на таком трудно как обеспечить должную держащую силу якоря, так и не дать ему утонуть в грунте.

Примечание: у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Выбор оптимального якоря

Опытные рыболовы и охотники покупают якорь вслед за лодкой, так как знают что без него рыбалка превратится в испытание, но никак не станет отдыхом. Но правильно выбрать это изделие может далеко не каждый рыболовы.

Основным критерием выбора якорей является вес лодки со всей экипировкой. Опытные рыболовы уже давно проверили экспериментально каким должно быть соотношение веса якоря к массе лодки и обнародовали результаты:

  • При весе судна до 150 кг необходимо выбирать якорь массой 1.5 килограмма, и фиксировать его на веревку диаметром около 2 миллиметров.
  • Если ваша лодка весит 150 — 200 килограмм, то масса якоря должна составлять порядка 2.5 килограмм.
  • Лодки весом от 250 до 500 килограмм необходимо оборудовать якорями около 3.5 килограмм.
  • Если катер или лодка весит от 500 до 750 кг, то вес якоря должен составлять порядка 7.5 килограмм.

Можете заменить бой пустыми пластиковыми бутылками или пенопластом, некоторые применяют деревянные доски. В таком случае, оторвать якорь для надувной лодки ПВХ сводится к минимуму и вы сможете рыбачить без опасения.

Критерии выбора якоря

Для того чтобы правильно выбрать якорь, следует учитывать такие правила:

Якорь необходим для фиксации судна, он должен противостоять любым погодным условиям и течению.
В паспорте содержатся данные относительно коэффициента силы удерживания якоря, надо обратить внимание на эту цифру.
Вес якоря подбирается в зависимости от веса плавсредства.
Один из важнейших критериев выбора – тип грунта.
Погодные условия и тип водоема играют немаловажную роль при выборе.
От материала изготовления зависит продолжительность эксплуатации изделия.

Опрос! Какого размера Ваша лодка?

Меньше 2 м
13.33%

От 2.5 – 3 м
33.33%

От 3-4 м
46.67%

У меня тральщик!
0%

Более 4 м
6.67%

Да я и не мерил…
0%

У меня ее нет
0%

Проголосовало: 15

Вес

Для того чтобы не ошибиться с весом якоря, нужно провести расчет отношения самого якоря к размеру лодки. Принцип примерно таков: на 1 кг якоря должен приходиться 1 м плавсредства.

Немного сложнее эмпирическая формула для расчета веса якоря. Для этого нужно возвести в квадрат водоизмещение лодки и тоннах. Из полученного числа надо извлечь кубический корень и полученную цифру умножить на 8. В результате последнего действия получается вес якоря.

Размер

Размеры якорей могут быть разными, они зависят от их конструктивных особенностей. Каждая разновидность якорей имеет свои пропорции, оптимальные для достижения наилучшего эффекта.

Материал изготовления

Среди наиболее предпочтительных материалов для якоря можно отметить нержавеющую или оцинкованную сталь, а также чугун. Для более дешевого производства чаще используются малоуглеродистые стали. Для якоря Холла больше подойдет сталь ГОСТ 766-74Е, для якоря Матросова ГОСТ 8497-78Е.

Канат для якоря

Якорный канат или трос – очень важная составляющая. От нее зависит, сможет ли лодка быть зафиксированной с помощью якоря. На небольшие рыбацкие лодки из ПВХ не считается целесообразным прикреплять металлическую якорную цепь. Тем более что сейчас в продаже имеются изделия из очень прочных современных материалов. Эти материалы обладают огромным запасом прочности и износостойкостью. Для того чтобы якорный трос (фал) соответствовал возложенным на него функциям, он должен обладать такими параметрами:

  • способностью быстро отдать или поднять якорь;
  • не перекручиваться и быть всегда готовым к работе (то есть уложенным в специальную катушку);
  • обладать хорошей удерживаемостью, руки человека не должны пострадать от контакта с такой веревкой или тросом;
  • обладать необходимой толщиной. Для того чтобы трос не врезался в руки, он не должен быть менее 6 мм в диаметре;
  • обладать достаточной жесткостью. Это необходимо как для облегчения сматывания, так и для возможности вязать прочные узлы;
  • обладать растяжимостью около 15%. Если эластичности будет недостаточно, фал не сможет гасить рывки, и лодка будет часто дергаться. И наоборот, слишком растяжимый фал проявит себя, как резинка.

Не менее важна и длина. Она должна в 3 раза превышать глубину водоема. Если в регионе бывают сильные ветры или в реке есть сильное течение, то фал должен быть еще длиннее примерно на 10-15 м. Этот запас потребуется для стабилизации судна и снижения нагрузки на якорь.

Самодельный якорь

На якорь даже в покое приходится огромная нагрузка. Она многократно усиливается при порывах ветра или подводном течении. Разрывное усилие лодочного фала можно рассчитать, это делается исходя из массы якоря. В идеале оно должно превосходить массу якоря в 50-70 раз. Лидерами по этому признаку являются синтетические канаты. У них усилие на разрыв может составлять до 1000 кг при диаметре 7 м.

Еще один отличный вариант – полиамидные тросы, плетение не играет принципиальную роль. Канаты из полипропилена имеют положительную плавучесть: если канат уплыл, он не утонет и его можно найти на поверхности воды.

Нейлоновая якорная веревка обладает необходимой легкостью, гибкостью, прочностью и эластичностью. Но именно из-за своей хорошей растяжки канат способен генерировать тепло, поэтому зимой он очень быстро разрушается.

Самодельный Курбатовский якорь

Для изготовления якоря такого типа нужны:

  • кусочек металлического прута с длиной в 12 мм;
  • листовая часть (толщина 3 мм);
  • проволока (диаметр не меньше 8 мм).

Якорь будет обладать раздвоенным веретеном и одной лапой. Приблизительный вес – 2 кг.

Сначала делаем веретено из проволоки, к верхней части которого привариваем планку. Далее привязываем фиксирующие планки к штоку. Благодаря им будет разворачиваться лапа, обеспечивается надёжный зацеп за донный грунт. Концы веретена у штока следует приварить полоской металла, что нужно для поддержания единственной лапы в рабочем положении.

Для лодок ПВХ с длиной в 3-4 м отличным решением будет использование якоря-кошки. Проще всего изготавливается складной вариант, конструкция которого предусматривает закрепление лап при помощи шарниров внизу основы якоря. Положение лап якоря меняется при помощи специальной муфты, которая скользит по веретену и стопорит в верхнем или нижнем положении.

Якорь-кошка

Рыбаки предпочитают легкие якорьки для надувных лодок, которые при наличии сильного ветра можно просто оборудовать дополнительным весом. Немалую роль играет компактность конструкции и отсутствие острых выступающих элементов или граней. Этим требованиям полностью отвечает конструкция “кошка”, имеющая несколько модификаций:

  • разборная с лапами под углом 90º;
  • складная с различными углами наклона лап.

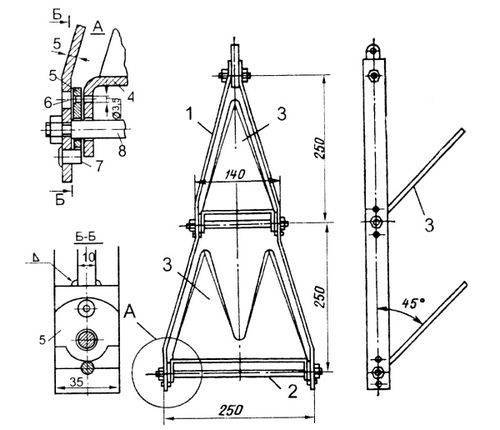

Изготовление якоря в разборном варианте потребует следующих материалов:

  • 2 полосы из стали толщиной 4 мм, длиной 260-270 мм и шириной 40 мм;
  • стальная трубка диаметром 250 мм и длиной 270-300 мм;
  • гайка и втулка, подходящие по диаметру для стальной трубки 25 мм;
  • 2 кольца для крепления веревок.

По центру стальных полосок высверливаются отверстия. Втулка вставляется в трубку, полоски монтируются на ее выступающую часть и крепятся с помощью гайки. Металлические кольца располагаются в верхней и нижней частях конструкции. Сама трубка может быть залита свинцом для увеличения массы. Нижнее кольцо и второй канат отвечают за подъем якоря и освобождение лап из грунта. В упрощенном варианте металлические полоски заменяют на толстую проволоку или арматуру диаметром 4 мм без нижнего крепления. В этом случае при вытягивании кошки лапы, освобождаясь, разгибаются – это настоящий якорь-“незацепляйка”.

Якорь для надувных лодок

Якорь данного типа производится, как правило, просто. Для надувных лодок отлично показал себя якорь, который производится из сковороды. Его диаметр составляет 30 сантиметров. Это не шутка, именно из сковороды. Необходимо просверлить дырку, которая необходима для веретена с определенной резьбой.

С другой стороны данного веретена делается так называемая проушина, которая необходима для каната. Далее на данную резьбу надевается специальная гайка, а уже потом плоский, круглой формы груз из свинца. Его вес должен составлять примерно один килограмм. Уже потом необходимо надеть эту сковороду, она должна будет зажаться с помощью шайбы за счет еще одной гайки.

Но также необходимо сказать то, что такой якорь сможет неплохо удержать её. Более того, такие якоря достаточно легко улучшаются и приобретают сосем иную форму. Это можно сделать за счет вырезания в сковороде нескольких непосредственных секторов. Далее острые края очень легко скругляются.

Также достаточно хороший якорь является в виде пирамиды, он производится из такого материала, как свинец. В данной пирамиде располагается специальная петля из специальной проволоки. Если длина стороны подобной пирамиды будет составлять около 10 сантиметров, то непосредственный вес его будет составлять три с половиной килограмма. Именно такой якорь сможет удержать надувную лодку даже на больших течениях и при большом ветре.

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

  • якорь Курбатова;

  • «кошка»;

  • Дэнфорта;

  • Холла;

  • Матросова.

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошка»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Share your comments

Конструкции складной кошки

Среди опытных рыбаков получили распространение несколько вариантов якоря-кошки, упрощающее его хранение:

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

И все-таки кошка якорь!

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Пришла пора вспомнить о якоре-кошке и заодно о грибовидном якоре, т.к. они также взаимосвязаны. Путь происхождения якоря-гриба от складной кошки иллюстрирует левая часть след. рис. Грибовидный якорь хорош тем, что при минимальных размерах и полной безопасности для надувной лодки держит ее на очень и очень слабом дне – глубоко заиленном, плывучем мелкопесчаном и т.п. И еще тем, что его размеры и вес меньше, чем у других якорей, зависят от длины и водоизмещения судна. Однако грибовидный якорь для топкого дна обязательно должен быть снабжен обушком на тренде: вытащить его за рым или обух, если затянет в грунт, невозможно, не зачерпнув бортом.

Сделать грибовидный якорь можно из днища от бытового газового баллона; уже якорь из донышка от 5 л баллона надежно держит 1-2 местную лодку ПВХ. Днище от баллона отрезают там, где оно переходит в вертикальные стенки (наклон касательной такой же, как у адмиралтейского якоря – 40 градусов). В днище вырезают 3-4 отверстия диаметром 30-40 мм, чтобы грунт сквозь них продавливался, а не забивал лемех якоря.

У якоря-кошки есть еще одно достоинство: его можно сделать из подручных материалов. Конкретно – из пары кривых обломков или обрезков сучьев для лап, камня подходящего размера и формы, и еще куска кривого сука или рогульки для веретена. Сучья-лапы связывают накрест, привязывают к перекрестью камень; затем к нему – рогульку или сук-веретено. Известны случаи, когда люди выживали в экстремальных условиях благодаря самодельному якорю-кошке из подручных материалов.

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

Если с якорем что-то не так

Для сшитых и, особенно, надувных носимых на себе лодок масса и компактность якоря имеют определяющее значение, поэтому якоря для них следует делать как можно более легкими. Но как быть, если якорь пополз?

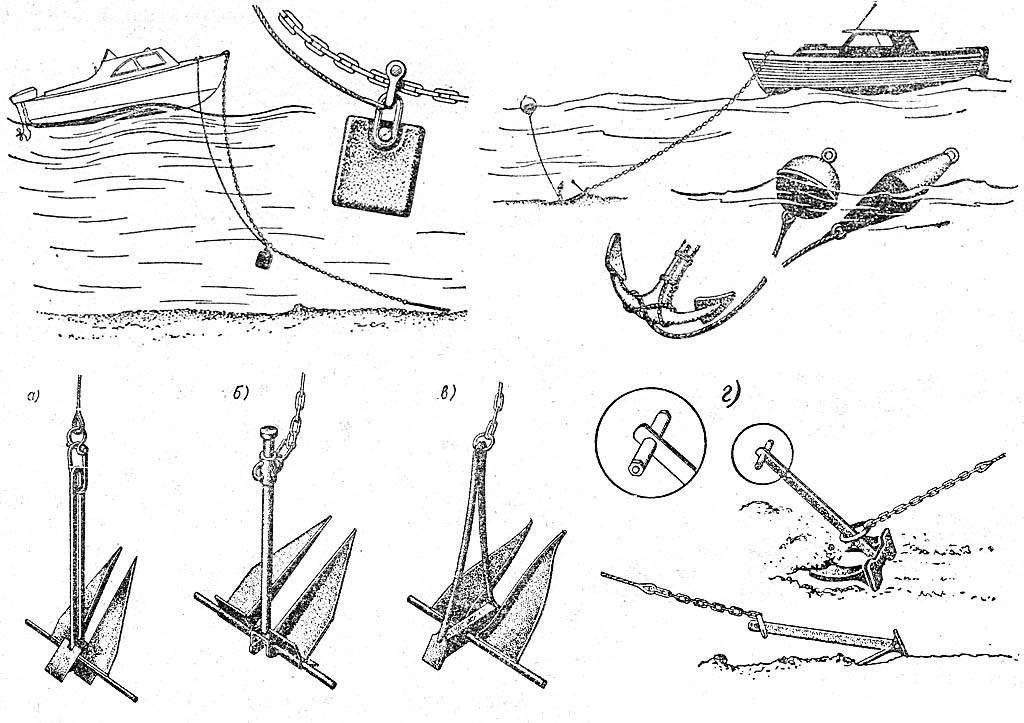

Способ увеличить держащую силу якоря известен давно: пригруз на якорь-тросе или якорь-цепи, слева вверху на рис. Кто помнит школьную физику, без труда подсчитает, что пригруз в половину веса якоря способен увеличить его держащую силу вдвое и более. Для легкого якоря надувной или шитой лодки достаточно свинцового пригруза в 1-2 кг; много места он не займет. Для установки на трос пригруз снабжается карабином, его можно закрепить на пригрузе жестко. Спускают пригруз на леске, которая на рыбалке всегда под рукой.

Способы увеличить держащую силу якоря и высвободить застрявший якорь

Другая нештатная ситуация с якорем – застрял. Способ освободить застрявший якорь также известен: буйреп, закрепленный на тренде, и буек-поплавок. Чтобы якорь вышел из мертвого зацепа, тянут за буйреп. Если обушка для него на якоре нет, а дно заведомо «подлое» (топкое, каменистое), буйреп можно привязать к тренду, как показано на рис.

На малых судах держать бухту буйрепа и буек часто неудобно. В случае, если якорь с поворотными лапами или какая-то из его модификаций, радикальное средство превратить якорь в нетеряйку – скользящий рым, поз. а-г на рис. Наиболее надежен скользящий рым по поз. в, но якорь с ним громоздок. Высвобождают якорь, как показано на поз. г: дают судну ход против натяга якорного троса.
