Изготовление навесного транца своими руками для лодки ПВХ

Пошаговая инструкция изготовления

Определившись с параметрами транца, можно приступать к его созданию.

Если с лодкой поставлялись бобышки, то будет проще. Останется сделать только пластину и закрепить. Их можно купить в магазине и просто приклеить к кормовому баллону.
Но практика показывает, что вариант вклейки не самый надежный. Точечная нагрузка приводит к большому напряжению. Поэтому зачастую приводит к порче приклееных бобышек.


Бывалые умельцы настаивают на эффективности фиксации транца к деталям корпуса лодки.

Самодельный навесной транец для лодки пвх обойдется недорого, а при условии качественно выполненного монтажа прослужит не один год.

Материалы, инструменты

Необходимо иметь под рукой следующий перечень:

  • сварочный аппарат с защитной маской, электродами;
  • болгарка с диском по металлу;
  • клей для лодок ПВХ;
  • наждачная бумага;
  • растворитель;
  • электродрель;
  • ножовка по дереву;
  • прутки, профильные трубы малого сечения из нержавеющей стали;
  • кусок влагостойкой ламинированной фанеры толщиной от 15–17 мм.

На заметку! Для создания пластины, кроме влагостойкой фанеры, допускается применять куски гетинакса, текстолита либо стандартную деревянную доску. Но последняя нуждается в обязательной предварительной обработке антисептиками, яхтенной краской в несколько слоев.

Любые металлические элементы изделия должны иметь покрытие, устойчивое к коррозии, иначе срок службы не превысит и нескольких лет.

Для скоб рекомендуется брать нержавеющую сталь с защитным слоем хрома, цинка или никеля. Конструкция выйдет прочной и долговечной.

Если же в наличии обычные стальные прутья или трубы, то их следует перед фиксацией обработать антикоррозийной грунтовкой. После чего покрасить влагостойким средством.

Выполнять любые сварочные работы необходимо только при наличии навыков или пригласить специалиста.

Процесс сборки

Лучше начинать с составления чертежа. Наглядное изображение будущей конструкции позволит избежать возможных ошибок на практике. Схему переделать проще, чем повторно тратить средства на покупку материалов.

На первом этапе вырезается пластина из фанеры подходящего размера. Края тщательно обрабатываются наждачной бумагой, что острые углы при установке не повредили покрытие ПВХ.

В месте крепежа под двигатель монтируют дополнительный брусок, чтобы повысить прочность фиксации.


На фото пример готового изделия

Следующий шаг – изготовление крепежей. Оптимальный вариант – использовать трубки из стали диаметром 6–10 мм. Дуги можно выгнуть вручную или с помощью станка. Чтобы усилить крепеж приваривается поперек еще одна трубка.

На транцевой пластине высверливаются отверстия под петли для дуг либо для фиксации болтов (в зависимости от выбранного способа монтажа).
Окончательная сборка конструкции выполняется перед спуском лодки на воду.

Модернизируем днище

Устойчивое и жесткое днище – один из факторов, что обеспечивают безопасный ход судна по водоему. При движении эластичная плоскость из ПВХ прогибается под весом человека, образовывая под водой своеобразный горб, из-за которого увеличивается сопротивление воды во время работы судна. Как результат, конструкция становится неустойчивой, растет расход топлива.

На заметку! Многие рыбаки принимают решение повысить килеватость плавательного средства за счет монтажа жесткого настила из водостойкой фанеры либо надувного днища.

Многие выбирают именно последний вариант за счет улучшения комфортности. Основой может стать двухместный надувной матрац. Его накачивают воздухом, затем укладывают в кокпит подушкой. После этого можно накачивать борта плавательного средства до рабочего давления. Они зажмут матрац, плотно закрепив его у днища.

Не забываем установить жесткий кильсон между настилом и дном в виде продольной балки. Кильсон фиксируют к кормовой, носовой части слани. Его основная функция – повысить устойчивость лодки во время движения.

Что нужно для установки

Чтобы установить лодочный мотор, имеющееся в наличии у рыболова плавсредство должно быть оборудовано транцем. Эта деталь представляет собой стационарную вставку на корме судна, изготовленную из различных материалов:

  • многослойной фанеры;
  • стеклопластика;
  • металла.


Лодочный мотор

Для установки мотора потребуется определённый набор инструментов, который включает в себя:

  • набор ключей шестигранников;
  • отвёртку среднего размера;
  • пассатижи;
  • линейку.

В процессе работы также понадобится водостойкий герметик, который будет закладываться в крепёжные отверстия.

Опрос! Какой марки у Вас мотор?

HDX
40%

JET!
0%

Honda
0%

Mercury
40%

NS Marine
20%

Ну такой…черный или серый?…
0%

Ветерок
0%

Проголосовало: 5

Расположение подвесного мотора

Правильный угол наклона увеличивает эффективность скольжения лодки по воде и ведет к экономии топлива. Большая часть импортных двигателей позволяет регулировать пространственное положение в пределах 0-15°. Производители некоторых моделей надувных лодок, например, RIB, наносят контуры силового устройства и отмечают опорные точки крепления.

Угол установки мотора зависит от показателей:

  • конструктивных особенностей судна, гребного винта и мотора;
  • загруженности и баланса, включая собственный вес плавсредства и принятого на борт груза;
  • скорости движения и характеристик акватории;
  • погодных условий.

Меньшее сопротивление движению обеспечивает перпендикулярное расположение вертикальной оси мотора относительно водной поверхности. В этом случае угол установки мотора – 0°. В реальности – с минимальным отклонением от нормы.

В скобе крепления мотора есть отверстия, позволяющие регулировать угол наклона. В рабочем состоянии пространственное положение силового агрегата фиксируют штифтом. Перестановка упора в соседнее отверстие изменяет угол наклона мотора на 3-4°.

Для перенастройки приподнимают мотор. Извлекают упор. Переставляют штифт в следующее отверстие, а затем тестируют в движении.

Важно! Перед регулировкой угла наклона необходимо заглушить двигатель и дождаться полной остановки вращающихся частей. Штифт располагают по центру отверстия, стараясь избежать перекосов

Вначале тестируют конструкцию на низкой скорости. По мере прибавления оборотов, продолжают контролировать устойчивость лодки на воде и ее управляемость.

Если установить мотор с отрицательным углом, нос наоборот погрузится ниже, мощности мотора будет не хватать. Это приведёт к уменьшению скорости и ухудшению управляемости.

На дифферент может также влиять избыточная мощность мотора. При покупке ПЛМ следите, чтобы он соответствовал характеристикам лодки.

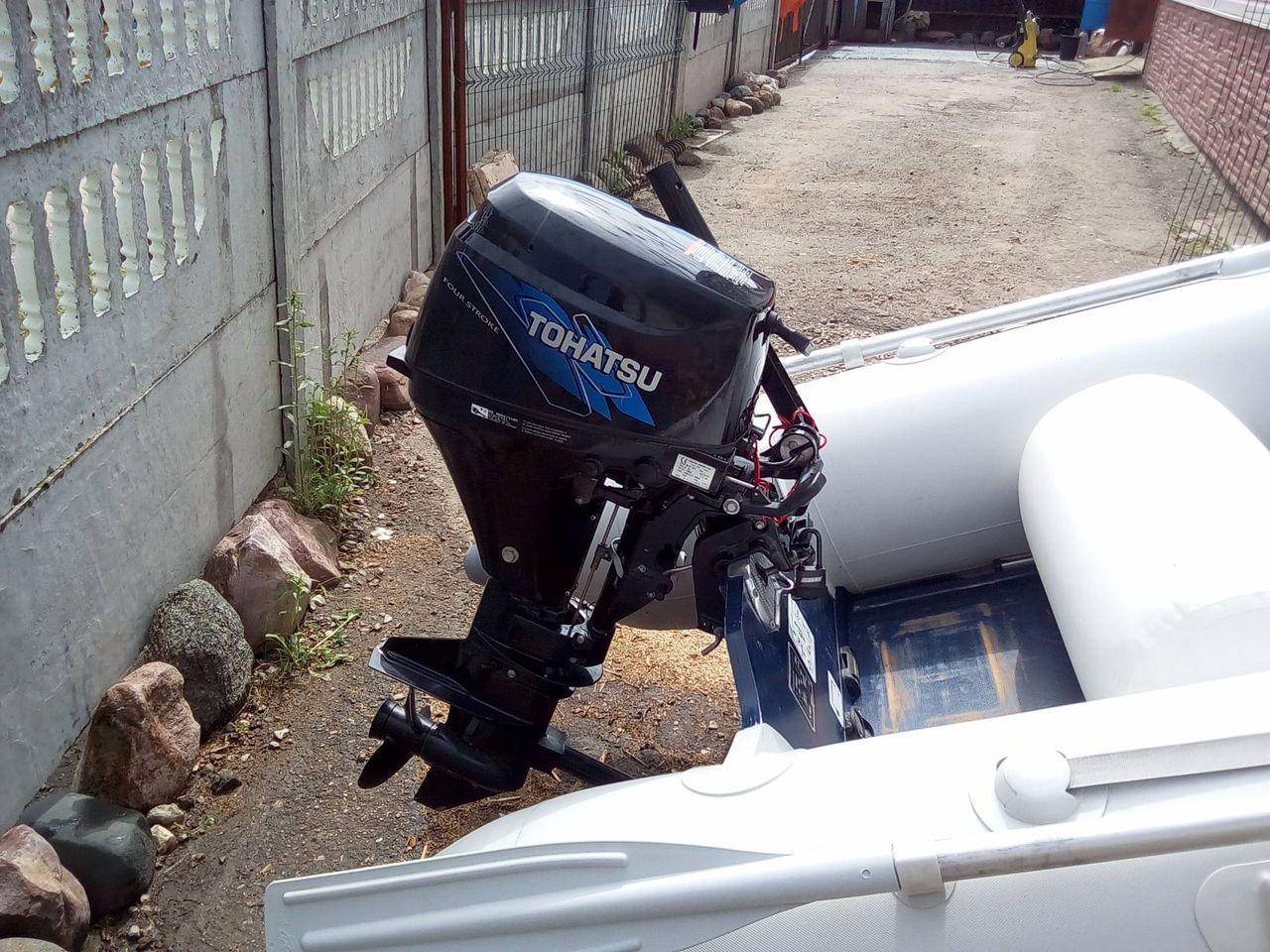

Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.

Расположение по высоте:

  1. Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
  2. Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
  3. Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
  4. Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
  5. При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.

Предлагаем ознакомиться: Выбираем подвесной лодочный мотор

Прежде всего нужно понимать, что все действия, направленные на крепление различных конструкторских элементов, должны быть произведены максимально надежно. В противном случае подвесной мотор может отсоединиться.

Чтобы безопасно поднять подвесной двигатель для последующей установки, рекомендуется воспользоваться так называемым гусем, а для фиксации подъемных тросов применить рым-болты соответствующего назначения.

Конечно, используемое значение в этом случае выступает как ориентировочная информация, поскольку действительный момент затяжки гаек может существенно отличаться в зависимости от материала корпуса конкретного плавсредства.

Основными этапами установки мотора на лодку являются:

  • заложение в крепежные отверстия мотора силиконового герметика;
  • установка мотора на заднюю часть плавсредства;
  • крепление лодочного мотора в нужном месте с помощью специальных крепежных элементов.

Этап 4. Обклейка.

Спустя неделю настало время обклеить фанеру ПВХ, для придания декоративного внешнего вида и для 100% защиты от воды.

Сначала я попробовал использовать обычную толстую ПВХ ткань, но оказалось что на углах приходится клеить ее аж в 3 слоя, что сделало фанеру в этих местах толщиной не 24 мм, а все 28, и она уже точно не влезла бы в держатель транца на лодке.

Решение было найдено весьма специфичное — надувной бассейн для детей за 59 рублей =)

Он сделан из тонкого ПВХ, и даже будучи наклеен в несколько слоев не дает значительной толщины. Им я проклеил торцы с небольшим (1-2 см) нахлестом на боковые стороны.

Клеить этот ПВХ очень тяжело, вся проблема в том, что клей его очень сильно коробит, ПВХ начинает скручиваться и слипаться сам с собой. Клеить лучше в 4 руки. Я клеил небольшими отрезками по 10-15 см, внахлест.

После оклейки торцов — вырезал и приклеил боковинки из ПВХ ткани.

Их клеить одно удовольствие конечно. Вся работа заняла много времени, примерно 5 часов.

Клеил клеем УР-600 по инструкции, «горячим» методом. Сушка клея — минут 10-15 (при рекомендуемых 15-30).

Установка транца на резиновую лодку

Установить транец на лодку, изготовленную из ПВХ материала, предпочтительнее следующим образом:

В первую очередь надувают лодку и, с помощью клея, осуществляют крепление рымов

Причем, очень важно, чтобы они были приклеены именно в тех местах, где они могут быть полезными.
Основание рымов покрывается клеящим составом, после чего они крепятся к лодке. Аналогичным образом крепятся и остальные рымы

В зависимости от величины крепежных дуг, устанавливается необходимое количество этих элементов крепления. Когда клей полностью высохнет, из лодки следует стравить воздух, а крепежные дуги соединить с пластиной.
После этого лодка опять наполняется воздухом, но не полностью, а наполовину. Крепежные дуги устанавливаются так, чтобы их можно было закрепить с помощью рымов. В заключение, лодка надувается полностью, и вся конструкция надежно удерживается на лодке.

Высота транца

Высота транца или по-другому размер пластины, зависит от высоты бортов лодки в надутом положении. Транец может быть равен высоте бортов или может быть больше, а также меньше, но ненамного. Главное условие заключается в том, чтобы мотор надежно и крепко удерживался на транце, а также был безопасным в процессе эксплуатации.

Усиление навесного транца

Классический транец состоит из двух скоб и четырех рымов. Если требуется произвести усиление транца, то можно увеличить количество скоб, а значит и количество рымов. При этом, не следует забывать, что дополнительные крепежные элементы увеличивают вес конструкции, что является дополнительной нагрузкой на лодку, в том числе и на материал, из которого сделана лодка.

Конструкция транца

Надувное дно

Лодка с надувным дном низкого давления считается комфортабельным вариантом для сплава. Но неправильная эксплуатация может привести к серьезным последствиям. Самым значительным является разрыв перегородок и образовавшаяся прореха, которая делает невозможной и опасной дальнейшую эксплуатацию надувного судна с НДНД.

Для ремонта надувного дна лодки ПВХ понадобится:

  1. Клей-герметик (Бостик, Полигрипп R380);
  2. Склеивающий агент (десмодур);
  3. Лента уголковая 40 на 40 мм;
  4. ПВХ ткань для заплаток;
  5. Строительный фен.

Ремонт надувного дна ПВХ лодки производят по следующей схеме:

  1. Перевернуть лодку кверху дном.
  2. Аккуратно разрезать дно в месте скопления пузыря (лодочной грыжи).
  3. Вывернуть днище для доступа к переборкам.
  4. Для повышения водо- и теплостойкости клеевых соединений смешать клей и десмодур в пропорции 6-10% на 100 грамм клея.
  5. Подготовить уголковую ленту нужного размера и приклеить ее на вертикальную перегородку с двух сторон.
  6. Посушить операционное место феном.
  7. Приклеить перегородку к днищу и просушить феном.
  8. Разрез дна проклеить с двух сторон заготовленными заплатками и также просушить.
  9. По истечении 12 часов надуть дно и проверить на герметичность.

Нет ничего хуже для владельца надувной лодки, чем стравливающий киль. Судно на ходу, но значительно теряет свои функциональные свойства.

Для ремонта Киля у лодки ПВХ понадобится:

Ремонт киля у Лодки ПВХ происходит в следующей последовательности:

  1. Подготовить киль, прочистив и высушив место ремонта.
  2. Набрать клей в шприц и аккуратно ввести в стравливающую щель.
  3. Отмерить необходимой длины проклеечную ленту и приклеить ее на место ремонта.
  4. Зажать склеенный шов двумя плотными брусками, предварительно обернув их в плотную материю.
  5. Просушить феном.

Этапы изготовления транцевых колес

  1. Размечаем место крепления кронштейна на транце. От внутренней части баллона к центру транца на расстоянии 85-90 мм наносим вертикальную линию. От точки пересечения этой вертикальной линии с нижней кромкой транца отмеряем не менее 5 мм (желательно 10-15 мм минимум) и проводим горизонтальную линию в сторону центра транца.
  2. Собираем кронштейн и стойку колес вместе. Прикладываем собранную конструкцию к размеченным линиям. Если разметка с левой стороны, то прикладываем левое колесо, если с правой стороны – правое колесо. Кромки кронштейна должны располагаться на размеченных линиях. Удерживая одной рукой кронштейн проверяем, не задевает ли колесо кромку транца (зазор должен быть не менее 20 мм) и баллон с внутренней стороны.
  3. Если параметры минимальных зазоров не выдерживаются, то перемещаем кронштейн в горизонтальном или вертикальном положении до выполнения требуемых параметров. Если требуемые минимальные зазоры выполняются, то фиксируем положение кронштейна и отмечаем точки под крепления к транцу.
  4. Размеченные точки для отверстий под крепежные элементы сначала просверливаем сверлом меньшего диаметра, а затем сверлом равного по диаметру болта. При рассверливании отверстия сверлом большего диаметра желательно не доходить до конца несколько миллиметров, а рассверлить отверстие с обратной стороны. Это позволит избежать сколов на транце при выходе сверла.
  5. После рассверловки промазываем отверстия силиконовым герметиком для предотвращения попадания влаги внутрь транца во избежание преждевременного гниения. Также промазываем герметиком болты и внутреннюю сторону шайб.
  6. Производим крепление кронштейнов (предварительно отсоединив их от стоек).
  7. Устанавливаем снова стойки на кронштейны и проверяем работоспособность колес в разных положениях.

Первым делом необходимо определить место крепления колес, необходимо замерить так что бы колеса не мешались во время поворота лодочного мотора

Производим замер вниз, обращая внимание на то что между верхом колеса и низом транца должен быть зазор 3-5 см. Это самое расположение при котором колеса не будут мешаться во время движения лодки

Для изготовления самой стойки на которой будет закреплено колесо, нам понадобится 4 отрезка профильной трубы. Четыре отрезка понадобятся для того чтобы изготовить стойку с наклоном 45%, при таком изготовление колеса будут заходить под транец, но можно сделать и прямую стойку из одного отрезка трубы.

Итак, свариваем между собой два отрезка трубы с необходимым на углом. Предварительно можно просверлить два отверстия в профиле для дальнейшего крепежа к транцу

В края трубы можно вставить пластиковые заглушки что бы вовнутрь не попадала вода.

С внешней стороны лучше установить пластиковые или резиновые пробки, чтобы внутрь не попадала вода.

После того как ваша конструкция готова можно начать эксплуатацию, не забудьте покрасить все металлические части что бы предохранить шасси от коррозии.

Монтаж на лодку

Перед осуществлением монтажных работ необходимо предусмотреть место для удобного расположения весел на период, когда они не будут использоваться. Полностью накачайте лодку воздухом и, прикладывая весла к бортам, определите оптимальное место, где они не будут мешать размещению транца и двигателя. Маркером отметьте места, где должны находиться защелки для фиксации весла (с обеих сторон лодки).

В кормовой части намечаем места, где будут крепиться лодочные лееры. Для этого прикладываем транец к лодке и делаем отметки в местах, где будет осуществляться крепеж.

Когда разметка готова, можно приступать к остальным этапам монтажных работ:

  1. Приложите к отмеченным местам защелки для весел и лееры, и обведите их маркером, чтобы определить места нанесения клея.
  2. Полностью выпустите воздух с лодки.
  3. Обработайте места склейки элементов наждачной бумагой, для создания шероховатой поверхности с целью улучшения адгезивных свойств.
  4. Нанесите первый слой клея на обработанные места и элементы, которые будете приклеивать и оставьте высыхать на время, указанное на упаковке клея (обычно не более 15 минут). После этого нанесите второй слой клея и оставьте еще на 5 минут.
  5. Точно по отметке приложите защелки и лееры к бортам и корме, плотно прижмите, положите под пресс и оставьте до полного высыхания.

Если места крепления выбраны правильно, транец надежно держится на корме
Важно! Чтобы ускорить процесс склеивания, можно воспользоваться строительным феном горячим воздухом. Для этого необходимо соединить склеиваемые поверхности и воздействовать на них горячим воздухом, одновременно приглаживая/уплотняя соединение.. Чтобы завершить монтаж и установить транец, накачайте лодку на половину общего объема и вставьте крепежные элементы транца в лееры

После этого заполните лодку воздухом полностью

Чтобы завершить монтаж и установить транец, накачайте лодку на половину общего объема и вставьте крепежные элементы транца в лееры. После этого заполните лодку воздухом полностью.

Клей

В производстве лодок ПВХ используется полиуретановый клей, который изначально применялся в обувной промышленности. Лодочные ЗИПы обычно комплектуются клеями без отвердителя. Они неплохо склеивают, но до определенного нагревания заплатки солнцем. Некоторые производители кладут в ЗИП два тюбика, в одном клей – смола, в другом специальный отвердитель, такой ремкомплект наиболее качественный. Но в любом случае ремкомплект создан для того, чтобы в случае чего, можно было поставить временную заплатку и спокойно продолжить рыбалку. Для качественного домашнего ремонта желателен двухкомпонентный клей. Причем самый долговечный и самый качественный клей, у которого высокая температура склеивания. Как правило, порядка семидесяти градусов.
Существуют и холодные клеи, у них температура склеивания составляет 21 градус, и такие клеи в большинстве случаев используются на промышленных производствах, дабы увеличить производительность труда. То есть, чем меньше времени уходит на нагрев, тем быстрее собирается шов, а чем быстрее собирается шов, тем быстрее делается сама лодка. Гарантийный срок таких пэвэхашек год-два, и они его отхаживают, а вот после шести – семи лет «холодный» клей становится термически неустойчивым, и при сильном нагревании солнечными лучами начинает «плыть». Перестает работать отвердитель, и сам клей превращается в смолу без отвердителя, соответственно, начинают расходиться швы.

Ремонтируя лодку на водоеме, тоже неплохо прогреть заплатки. При этом нужно знать, что греть заплатки нужно не со стороны клея. Открытый огонь, при прогревании со стороны клея, способствует образованию на нем пленки, существенно ухудшающей качество склейки. Можно прогревать материал походной железной кружкой с находящейся в ней кипятком, причем главное, чтобы хорошо прогрелся хотя бы один слой материала. Кстати, так называемый «секундный» клей использовать не рекомендуется, так как он не удаляется с поверхности ПВХ, причем никак. Латка на полиуретановом клее снимается в обратном порядке – греем и снимаем. Если латка была на «секундном» клее, то ее придется только вырезать. К слову, в промышленном производстве место заплатки предварительно оклеивают малярной лентой или изолентой, чтобы клей не выходил за границы латки. В принципе, клей и так можно намазать, на качество это не сильно влияет. Но полиуретановый клей имеет свойство желтеть на солнце, что впоследствии может испортить вид шва.

Транец для ПВХ лодки – виды и конструкции

Как плавсредства бывают самых разных модификаций, так и лодочные транцы отличаются размерами, материалами и конструкционными особенностями. Поэтому прежде чем купить транец для лодки, нужно определиться с точно подходящими характеристиками. В противном случае транец на надувную лодку может не подойти или еще хуже, слететь с судна прямо на ходу, что приведет к очень печальным последствиям. Поэтому разберем подробнее характеристики, которым обладает транец на лодку.

Размер и конструкция транца

Начнем с габаритов, так как у ПВХ лодок они, можно сказать, почти стандартные. По ширине подвесной транец для лодки ПВХ обычно насчитывает 300-400 мм, а высота крепления зависит от высоты бортов, но в любом случае не превышает 380 мм. Вообще, мировой стандарт классифицирует транцы по высоте на модели S (381 мм), L (508 мм) и XL (635 мм), но для малых суден их ПВХ ткани допустимо использование лишь малого размера, т.е. «эСки». А «эль» и «иксэль» уже прерогатива крупных катеров и яхт.

Также в габаритах важны еще два параметра: толщина и угол наклона. Толщина транца зависит от максимально допустимой мощности мотора (указывается в паспорте транспортного средства). Общие рекомендации таковы: для движков до 15 л.с. достаточно 2, 5 см толщины, а при использовании более мощных агрегатов необходимо покупать транцы толщиной в 3,5 и более сантиметров. Что же касается угла наклона, то он не должен выходить за установленный предел в 4-6 градусов. Это стандарт, который улучшает работу гребного винта, а следовательно, обеспечивает высокую скорость лодки и экономный расход горючего.

По конструкции транец для резиновой лодки представляет собой простейшее устройство, которое может состоять из следующих элементов:

  • Фанерной пластины с водоотталкивающим покрытием;
  • Металлического каркаса;
  • Крепежных дуг;
  • Рым или Бобышек – скоб с плоским основанием.

При этом в некоторых моделях используются два фанерных листа, соединенных под прямым углом. Такой навесной транец для лодки крепится при помощи шнура. Впрочем, виды креплений стоит упомянуть отдельно.

Крепление транца

В зависимости от конструкции транец на лодку ПВХ или на резиновую лодку может крепиться одним из представленных ниже способов.

Бобышки – на корпус лодки приклеивают две малые бобышки, которые в дальнейшем фиксируют зацеп и большую бобышку. Затем металлическая скоба соединяется с фанерной частью транца при помощи гаек и шайб

Важно отметить, что прочность клеевого соединения обеспечивается термическим воздействием от строительного фена.
Шнурование – в данном случае используется специальная накладка с клеевой основой и кольцами, через которые пропускается шнур. Считается, что шнуровка лучше фиксирует подвесной транец к ПВХ лодке, т.к

задействуется вся ширина транца. При этом нагрузка распределяется равномерно и двигатель получает стабильно-устойчивое положение. Но нельзя умолчать и про ощутимый недостаток – шнурование отнимает много времени.

Также следует упомянуть, что на основе представленных методов народные умельцы самостоятельно придумывают способы закрепить навесной транец для лодки ПВХ. Например, клеевые пластины соединяют с металлическим каркасом, на который уже устанавливается сам мотор. Такой способ отличается надежностью, но очень трудоемок и занимает большое пространство кокпита.

Кроме того отметим, что транцы бывают стационарные и подвесные. В первом случае устройство монтируется один раз и навсегда, а во втором транцы можно при необходимости снимать и устанавливать по новой.

Материалы для изготовления

Как уже отмечалось, заводской транец на надувную лодку изготавливают из влагостойкой фанеры (транцевая доска), пластика (бобышки) и нержавеющей стали с оцинковым покрытием (крепления). Таким образом, доска и крепления надежно защищены от разрушительного воздействия водной среды, а пластиковым бобышкам обеспечено хорошее клеевое сцепление с ПВХ тканью.

Но встречается использование и других материалов, особенно если судовладелец собирал своими руками транец на лодку ПВХ. В таком случае для доски может использоваться металл, пластик и простая древесина, обработанная защитной пропиткой. Крепления выполняют из металлических профилей, прутов и труб, при этом также заботятся об антикоррозионной защите.

Таким образом, при выборе транца на лодку стоит обращать внимание на каждый из перечисленных параметров. А чтобы получить более полное представление о том, каким должен быть хороший транец, рассмотрим характеристики наиболее популярных моделей

Пластиковый навесной транец для ПВХ лодки
