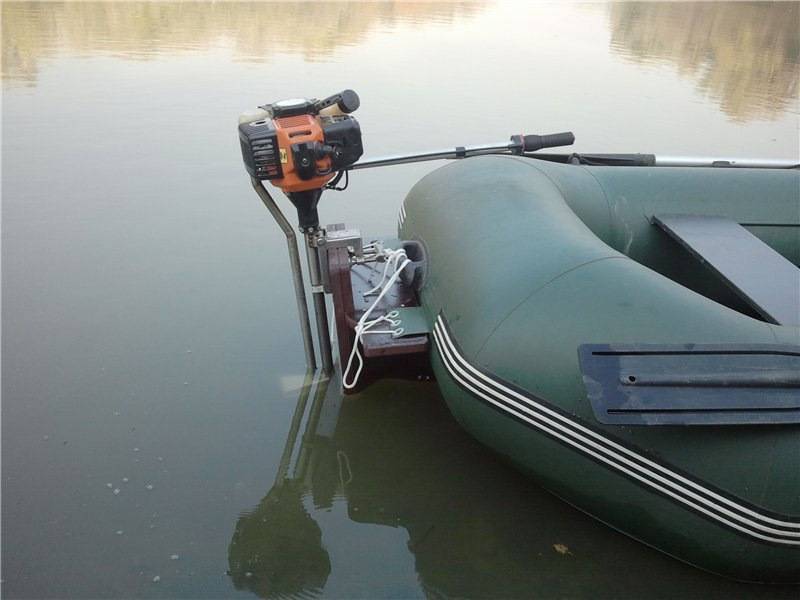

Лодочный мотор из триммера: пошаговая инструкция по переделке

Блиц-советы

  1. Гораздо проще переоборудовать триммер с прямым валом. Если штанга имеет изогнутую форму, ее понадобится полностью менять, поскольку стальной трос не сможет передавать нужный крутящийся момент. Чтобы изменить изогнутый вал понадобится использовать дюралюминиевую трубку, впрессовывать в нее втулку из бронзы и монтировать в соответствующе подогнанный держатель.
  2. Винт следует создавать по чертежу из дюралюминия. При необходимости его размеры всегда можно откорректировать.
  3. Монтаж винта следует проводить на месте триммерной головки. Обязательно сделайте кольцевую насадку, чтобы защитить баллоны.
  4. В интернете можно заказать готовые наборы и сэкономить время на создании элементов самостоятельно. В комплектации есть все необходимые переходники к валу и привод, иногда в комплект входит даже струбцина.
  5. Управлять устройством можно используя ручку стартера, но очень часто она неудобна в использовании. Ее можно с легкостью заменить, на обычный переключатель скоростей от велосипеда.
  6. Для крепежа двигателя используется струбцина, а сам крепеж производится на лодочный транец.

Как правильно пользоваться лодочным мотором из мотокосы?

Используя триммер, как лодочный мотор, оператору нужно постоянно следить за состоянием двигателя, и давать ему время для остывания.

Помимо этого продлить сроки эксплуатации лодочного мотора из триммера поможет:

  • проверка всех имеющихся в устройстве креплений – перед каждым запуском мотора нужно внимательно осматривать фиксаторы, которые удерживают элементы двигателя от триммера;
  • заправка двигателя от триммера только тем бензином и маслом, которое использовалось для эксплуатации мотокосы;
  • своевременная очистка и замена воздушного и топливного фильтра двигателя;
  • регулярная проверка и своевременная замена топливного насоса;
  • осмотр и, при необходимости, замена свечи зажигания.

Лодочный мотор из шуруповерта

Посмотрите на конструкцию самодельного мотора для лодки из шуруповерта на фотографии ниже.

Как видите – собрана она из весьма простых деталей – шпильки, доски, стяжки, единственной малораспростаненной деталью является угловой редуктор для изменения вертикального вращения от шуруповерта в горизонтальное винта.

Посмотрите видео тестирования такого лодочного движетеля.

Скорость, конечно меньше, чем у лодочного мотора из бензотриммера, но, зато эксплуатация электродвигателя обходится на несколько порядков дешевле.

Во первых – можно подключить небольшой 12 Вольтовый аккумулятор от мотоцикла, это даст вам запас энергии на 6-8 часов работы мотора.

Во вторых – стоимость электроэнергии очень низка по сравнению с бензином. Вспомним электромобиль Тесла – ее пробег в 250 километров обходится владельцу в 150 рублей потраченных на зарядку аккумуляторов, а сколько бензина скушает спорткар с теми же скоростными характеристиками?

Для увеличения скорости можно поставить винт с большим шагом.

Для удобства управления – поставить рукоять как у обычного лодочного мотора с ручкой газа, как такое сделать своими руками смотрите на видео ниже.

Как видите — самодельный подвесной лодочный мотор это достаточно простая штука, которую вы можете сделать самостоятельно.

В заключение темы остается лишь добавить то, что при длительной эксплуатации необходимо оборудовать винт защитой и пяткой, последняя поможет сохранить винт при задевании каменистого дна, а защита – не позволит порубить винтом плывущий по поверхности мусор.

Стас комментирует:

Этот триммер переделка быстро навернется так как охлождения у него водяного нет, а только воздушное. Судите сами в скором времени ему карачун.

С фига навернется? Триммер пашет целый день без проблем, выкашивал им 40 гектар (задолбался). А такие переделки по Украине гоняют почем зря — дохнут от износа, но востанавливаются капремонтом с кольцами.

Peter комментирует:

Добрый день. Планирую купить электромотор Haswing Osapian для рыбалки этой модели: https:// Что можете сказать об этой фирме? Может кто-то имел с ними дело, сильно ли они ламаются и надо ли их как-то обслуживать? Спасибо!

Выгоды переделки триммера в лодочный мотор

Выгоды такого технического решения:

  • небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
  • небольшой расход горючего при достаточной производительности;
  • надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
  • небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
  • контроль за топливом благодаря прозрачным стенкам бачка;
  • жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Выгоды переделки триммера в лодочный мотор

Выгоды такого технического решения:

  • небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
  • небольшой расход горючего при достаточной производительности;
  • надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
  • небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
  • контроль за топливом благодаря прозрачным стенкам бачка;
  • жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Самодельный мотор с коробкой передач

Изготовить самостоятельно мотор с коробкой передач непросто, но такая конструкция позволит менять скорость движения лодки и изменять тяговые характеристики гребного винта. Такая конструкция удобна при ловле рыбы методом троллинга, кроме этого, переключение на более низшую передачу позволит более эффективно двигаться плавсредству против сильного ветра и при значительной нагрузке.

Наиболее компактным вариантом двигателя, который можно изготовить самостоятельно, является устройство, в котором в качестве силового агрегата используется двухтактный двигатель от мопеда «Карпаты». Такое устройство будет иметь всего две скорости, но этого вполне достаточно.

Двигатель устанавливается на самостоятельно изготовленную раму, которая представляет собой обрезанную часть рамы мопеда. Правая крышка и ведущая звёздочка снимаются, а к валу крепится небольшой редуктор, которому затем присоединяется стандартная «нога» от лодочного мотора «Вихрь», по которой и происходит передача крутящего момента. Все детали должны быть установлены таким образом, чтобы конструкция была максимально сбалансирована, иначе при движении будет ощущаться заметный перекос, а при использовании такого двигателя с лодкой ПВХ возможно опрокидывание плавсредства. Ручка управления таким устройством должна быть не менее 0,5 длины, иначе во время управления лодкой можно получить ожоги от горячего двигателя и колена глушителя.

Достоинства такого лодочного мотора заключается в очень тихой работе, небольшом расходе топлива и возможностью переключиться на пониженную передачу, когда это необходимо.

Делаем лодочный мотор своими руками

Самодельный подвесной лодочный мотор можно изготовить из бензопилы своими руками. Он состоит из мотопилы (движка), редуктора и винтового механизма. Пошаговая инструкция:

  1. Гребной винт монтируют на место цепной стрелы, предварительно удалив ее.
  2. Муфту необходимо доработать. Для этого вытачивают чашку на несколько размеров меньше и заменяют пружину.
  3. С помощью скоб соединяют чашку и крышку муфты. Скобы зажимают винтом и шайбой.
  4. Соединительный штифт между чашкой и валом закрывается винтом и планкой.
  5. Вал и двигатель соединяют швеллером.
  6. Между опорной рамой и передней чашкой муфты должен оставаться небольшой промежуток.
  7. К другой стороне вала монтируют редуктор.
  8. Для поворотного мотора устанавливают кусок трубы. Он предназначен для крепления направляющей. Диаметр стержня должен совпадать с размером шестигранной детали.

После скрепления винта и вала, обязательно заливают трансмиссионное масло. Сверху монтируют крышку и фиксируют ее герметиком.

С коробкой передач

Собрать модель с коробкой передач сложно, так как требуется качественный коннектор. Для мотора можно использовать четырехтактный двигатель и широкие толкатели. Коробку передач устанавливают возле верхнего фланца. Проводку тщательно изолируют, это поможет избежать коротких замыканий. Герметиком перекрывают верхний шток и карбюратор. Мотор оборудуют качественным водяным насосом.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

  1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
  2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
  3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
  4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
  5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
  6. С помощью штатной гайки закрепите винт.
  7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Работа с валом

Если изделие имеет ровную штангу и жесткий вал, то собрать самодельный лодочный мотор не представляет труда. Сложнее, если конструкция штанги изогнутого типа. Если это так, то нужно ее переделать:

  1. Переделка детали начинается с того, что из штанги извлекают гибкий металлический и дейдвульный вал. Для этого необходимо раскрутить соответствующую гайку.
  2. На конце изогнутой штанги не имеется подшипников, их роль отводится бронзовой втулке. Ее нужно демонтировать.
  3. После извлечения втулки выбивается такая деталь, как пластиковый протектор. Из-за того, что труба сделана из металла и имеет изогнутую форму, от нее можно смело избавляться.
  4. Вместо выброшенной детали придется подыскать дюралевую трубу. Желательно с похожим внутренним диаметром. Лучше всего, если это значение будет еще и чуть меньше, чем диаметр той втулки, которая была демонтирована ранее.
  5. В дюралевую трубу вгоняется бронзовая втулка. Так как диаметр чуть меньше, возможно, придется немного расточить деталь.
  6. Далее втулка отпрессовывается по канавке. Осуществлять этот процесс нужно очень аккуратно, так как слишком большое усилие деформирует бронзовую деталь.
  7. Пластиковый протектор, который также ранее был изъят, необходимо уменьшить до подходящего диаметра и вставить обратно, но уже в дюралевую деталь.
  8. Если случится так, что наружный диаметр будет слишком велик, и вставить трубу в отверстие моторной лодки не выйдет, то придется протачивать до подходящего размера.
  9. Вместо гибкого вала лучше взять более жесткий стальной прут. Соединить его нужно с дейдвульным валом. Для этого понадобится помощь токаря.
  10. Чтобы закрепить винт на валу самодельного лодочного мотора, можно использовать гайку.
  11. Чтобы закрепить штангу, имеющую внутренний вал и мотор, понадобятся переходники. Изготавливать их придется в токарной мастерской под заказ, так как универсальных чертежей не имеется из-за индивидуальности триммеров.

Лодочный мотор из бензопилы

Владельцам лодок знакома проблема, когда необходимо быстро или без физических усилий добраться до места назначения. С мотором это можно сделать гораздо быстрее, чем самостоятельно грести веслами. Вполне реально купить подходящий агрегат на рынке, тем более что сейчас представлено огромное количество предложений. Но препятствием к этому может быть большая стоимость заводских лодочных двигателей. Поэтому владельцы лодок стараются выйти из положения, используя самоделки, переделанные из бензопил.

Идея использовать двигатель бензопилы вместо мотора на катер стала реальной с появлением на рынке садовых инструментов с мощностью, достаточной для довольно быстрого передвижения на лодке по воде. Преимуществом такой приставки является низкая стоимость, возможность использования б/у мотора и приличная скорость, которую сможет развивать лодка.

Это интересно: Бытовые бюджетные бензопилы Лидер от китайского производителя: описываем во всех подробностях

Способы изготовления лодочного мотора из триммера

Существует три способа изготовления лодочного мотора из триммера. Между собой они различаются используемыми деталями и принципом самостоятельной сборки.

Метод № 1

Этот способ выделяется своей простотой и экономичностью.

Для работы потребуется подготовить:

  • струбцину, которая необходима для крепления устройства на транце лодки;
  • гребной винт – его можно купить в уже готовом виде в магазине. В стандартную комплектацию узла входит привод, сделанный из нержавеющей стали, и переходники, которые нужно подключить к гибкому валу хозяйственной мотокосы. Некоторые модели винтов поставляются в продажу вместе со струбцинами, поэтому покупателю потребуется заранее уточнить набор деталей, входящих в комплект поставки.

Метод № 2

Для сборки лодочного ДВС изготовителю потребуется подготовить угловой редуктор, который можно снять из болгарки. Также для переделки необходим гребной винт – его можно вырезать из листа нержавейки и согнуть полученные лопасти под нужным углом.

Метод № 3

Этот способ отличается от других возможностью сделать некоторые детали для лодочного двигателя своими руками. Для этого потребуется 2-тактный бензиновый ДВС с объемом цилиндра 25 см3. Мощность ДВС от триммера не должна составлять менее 0,7 кВт, а его вес – не более 4,5 кг. Агрегат должен быть оборудован гнутой ногой. Двигатель от триммера, отвечающий всем этим параметрам, даст возможность передвигаться на лодке со скоростью от 5 до 8 км/ч при минимальной расходе горючего. О принципах его изготовления более детально расскажем ниже.

Модель с фиксатором заднего хода

Самодельные лодочные моторы встречаются только с рессорой. Коннектор применяется с односторонним маховиком. Некоторые специалисты стартер советуют устанавливать ручного типа. Для регулировки устройства применяется обычная трубка. Струбцина используется небольшой высоты. Для ее крепления подойдут два металлических уголка.

Под коннектором крепится выпускной клапан

Далее важно заняться фиксатором. Некоторые специалисты для этого вырезают неметаллическую пластину

Приваривать ее следует у основания кратера. Однако ведущий вал должен вращаться свободно. Чтобы избежать случаев короткого замыкания, используется дейдвуд с системой защиты.

Правила пользования лодкой с двигателем из мотокосы

Используя триммер вместо лодочного мотора, нужно не забывать, что он все-таки не рассчитан на эксплуатацию в условиях, характерных для серийно выпускаемых лодочных двигателей внутреннего сгорания.

Кроме того, безотказную работу лодочного мотора из триммера обеспечит:

  • использование только тех горюче-смазочных материалов, которые рекомендованы для конкретной модели мотокосы;
  • периодическая замена как воздушного, так и топливного фильтров;
  • контроль за работой топливного насоса;
  • регулярная замена свечей зажигания;
  • проверка надежности всех крепежных соединений и фиксаторов (данную процедуру рекомендуется осуществлять перед каждым запуском мотора).

Провентилировать цилиндр можно следующим образом – сначала выкрутить свечу зажигания, затем 4 или 5 раз резко вытянуть трос стартера, а потом вкрутить свечу на место. Все – двигатель на лодку пригоден к дальнейшей эксплуатации.

Итак, выше был детально описан процесс производства лодочного двигателя из мотокосы, включая производство гребного винта и переделку изогнутой триммерной штанги. Как видно, процесс это не очень сложный, но требующий определенных навыков, знаний и сноровки от мастера. В итоге получится практически равноценная замена двигателя моторной лодки заводского изготовления, но значительно дешевле. В Интернете можно прочесть множество положительных отзывов о работе подобных лодочных моторов, изготовленных на базе триммера.

Почему стоит выбрать триммер в качестве мотора

Собрать лодочный мотор из триммера — это также вполне реальная задача, которую можно выполнить самостоятельно. У мотора из триммера имеется несколько преимуществ, из-за которых он и стал довольно популярным вариантом сборки самодельного элемента для лодки:

  • цена триммера значительно ниже, чем цена мотора для лодки;
  • расход топлива таким мотором довольно мал;
  • очень надежен в использовании;
  • малый вес лодочного мотора из триммера сыграет решающую роль при установке на надувные лодки;
  • это устройство имеет встроенный полупрозрачный бак для топлива, что очень удобно, так как следить за количеством топлива можно, не открывая емкость;
  • сама по себе конструкция триммера полностью герметична;
  • вал у таких изделий всегда очень жесткий;
  • более удобно управление, так как имеется встроенный стартер и газ.

Блиц-советы

  1. Гораздо проще переоборудовать триммер с прямым валом. Если штанга имеет изогнутую форму, ее понадобится полностью менять, поскольку стальной трос не сможет передавать нужный крутящийся момент. Чтобы изменить изогнутый вал понадобится использовать дюралюминиевую трубку, впрессовывать в нее втулку из бронзы и монтировать в соответствующе подогнанный держатель.
  2. Винт следует создавать по чертежу из дюралюминия. При необходимости его размеры всегда можно откорректировать.
  3. Монтаж винта следует проводить на месте триммерной головки. Обязательно сделайте кольцевую насадку, чтобы защитить баллоны.
  4. В интернете можно заказать готовые наборы и сэкономить время на создании элементов самостоятельно. В комплектации есть все необходимые переходники к валу и привод, иногда в комплект входит даже струбцина.
  5. Управлять устройством можно используя ручку стартера, но очень часто она неудобна в использовании. Ее можно с легкостью заменить, на обычный переключатель скоростей от велосипеда.
  6. Для крепежа двигателя используется струбцина, а сам крепеж производится на лодочный транец.

Выводы

Во многих частных хозяйствах имеются бензиновые пилы, а также легкие лодки. Если по какой-то причине штатный лодочный мотор вышел из строя или он еще не приобретен, можно сделать достойную замену из имеющейся бензопилы. Нехитрый инструмент, знание технической части и самодельный лодочный мотор готов.

К плюсам можно отнести дешевизну конструкции, возможность использования любой бензопилы и высокую ремонтопригодность. Очень удобно, что конструкция получается модульной и не влечет за собой изменения в штатную конструкцию бензопилы. При необходимости с лодочного мотора снимается двигатель, на него возвращается направляющая шина с цепью, и бензопила опять может выполнять свою работу.
