Лучшие способы, как сделать лодку из пенопласта: своими руками?

Возможные ошибки

Стоит обратить внимание на то, что при постройке судна рыбаки часто следуют типовым рекомендациям, не учитывая своего веса. Если он превышает 90 кг, обязательно нужно делать дополнительное усиление днища с помощью реек, иначе при ходьбе оно станет продавливаться вниз, а вода будет выпихивать его вверх

Есть еще несколько советов, которые помогут недопустить типичных ошибок при изготовлении лодки.

Применение гвоздей при строительстве делает процесс проще и дешевле, но использование шурупов сохраняет более аккуратный вид судна. При этом шурупы обязательно следует смазать любым маслом. В противном случае в дальнейшем возникнут сложности с выкручиванием метиза.
При крепеже реек обязательно для фиксации нужно использовать струбцины, иначе очень сложно их удержать.
Чтобы избежать появления «пузырей» на судне, установка метизов должна происходить через небольшое расстояние или подряд.
Избавить судно от кривизны при монтаже реек поможет поочередное забивание гвоздей на разных бортах.
Многие экономят эпоксидную смолу при нанесении на поверхности для склейки. Этого делать ни в коем случае нельзя! Смола просто впитается в древесину, и склеивания не произойдет

Важно придерживаться расхода эпоксидной смолы в количестве 200 граммов на трехметровую полоску ткани. При сжатии деталей остатки смолы должны просачиваться наружу – это показатель того, что количество эпоксидки достаточное.
Изъяны на поверхности корпуса можно устранить с помощью водостойкой шпаклевки.
Если лодка поднимает нос и не выходит на глиссер – неправильно проведена центровка либо недостаточная длина.

Если судно отлично ведет себя с двумя пассажирами, а с одним начинает дельфинировать, решить эту проблему можно следующим образом: из кусков винипласта стоит сделать пару гидрокрыльев и прикрепить их к антикавитационной плите мотора. Лодка станет быстрее набирать скорость, ее ход будет легче. Таким образом, изготовить своими руками лодку для рыбалки совсем несложно, но начинающим кораблестроителям все-таки лучше выбрать более простую конструкцию.

О том, как сделать лодку из фанеры своими руками, смотрите в следующем видео.

Какую делать?

Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Виды лодок для разных условий плавания

Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.

Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.

Гнуть однажды!

Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.

В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».

Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.

Лодки дори известны в 2-х модификациях: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, нужно быть с детства просоленным насквозь моряком, т.к. их статическая остойчивость невысока. Парусная дори не так капризны, научиться управлять ею способен новичок, знающий основы движения судна под парусами. Кроме того, на парусную дори возможно установить мотор в колодце. Оборудовать лодку моторным колодцем, конечно, сложнее, чем усилить под мотор транец (см. далее), но зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опасений утопить деталь или инструмент.

Резюме

Как видно, самостоятельно изготовить плавательное средство в виде лодки не составляет особого труда. Приведенный вариант лодки из пенопласта обладает минимальным бюджетом. Срок службы такой лодки будет зависеть от аккуратности обращения с ней, которое подразумевает отсутствие перегрузок и воздействия открытого огня. При желании можно собрать целую яхту, на которую уйдет больше времени и материала, но принцип сборки остается неизменным. Чтобы судно могло глиссировать при использовании двигателя, необходимо подумать о его балансировке. В носовую часть потребуется поместить дополнительный груз, который будет препятствовать опрокидыванию лодки во время движения. Для большей устойчивости к боковому опрокидыванию необходимо увеличить толщину бортов и придать им более округлую форму. В этом случае появится возможность подняться в лодку даже из воды.

Соединение электромоторов с гребными валами

Теперь нужно собрать узел дейдвуды — валы-кронштейны. Для своей радиоуправляемой модели катера Schnellboot S-100 я использовал валы диаметром 2 мм фирмы Gaupner. Чтобы их не погнуть и не повредить во время подготовитель работ, для установки и подгонки ходовой части модели, использовались спицы от велосипеда, диаметр которых тоже 2мм.

Во время отвердевания смолы постоянно контролируем легкость вращения гребных валов, при необходимости корректируем положение кронштейнов. Этот этап очень ответственный, так как правильная установка и фиксация  системы дейдвуды — валы-кронштейны и легкость вращения валов, в дальнейшем, сильно скажется на ходовых характеристиках модели и повлияет на расход аккумуляторных батарей.

После окончательного отвердевания эпоксидной смолы еще раз проверяем легкость вращения вылов, и если все в порядке, окончательно фиксируем кронштейны, хорошо проливая место склейки на текстолитовых площадках эпоксидной смолой. На этом фото показан узел с уже загнутыми и вклеенными на эпоксидную смолу  кронштейнами.

Бобышки я сделал из оргстекла, а резьба нарезана под болты М3. Для упрощения процесса установки моторамы с двигателями делаем две простые приспособы. На токарном станке точим две втулки. Так как у нас гребные валы и валы электродвигателей имеют диаметр 2мм, делаем внутренний диаметр втулок 2мм. Их длина примерно 30мм, а внешний диаметр особого значения не имеет.

Здесь фото уже установленной детали на валу со шпонкой.

Затем выточим, из стали, две чашки и сделаем пропилы для шпонок. После просверлим чашки, с двух сторон сверлом на 1,6мм, и нарежем резьбу М2 для фиксирующих винтов.

Собираем все детали вместе. На валы выточим ограничивающие втулки и запаяем их так чтобы при навинченных гребных винтах и установленных ограничительных втулках был небольшой люфт.

Следующий этап – изготовление гребных винтов. Как это сделать описано в статье Винты для моделей катеров.

Пока будем использовать не обработанные гребные винты.

Сейчас можно подать питание на двигатели и проверить как все работает.

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

  • доски;
  • полиуретановый клей;
  • гвозди;
  • краски на латексной основе;
  • силиконовый герметик;
  • шприц для заделки швов;
  • наждачная бумага;
  • лобзик;
  • паракорд;
  • зажим;
  • шуруповерт;
  • рулетка;
  • дрель;
  • кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

Как поймать больше рыбы?

  1. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
  2. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

  1. Один участок размером 460х610 мм;
  2. Второй участок — 310х610 мм;
  3. Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

  1. Чтобы отпилить доски на части используйте дисковую плиту.
  2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
  3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
  4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

  • проволки;
  • саморезов.

Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез

При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

  • зачистка;
  • обезжиривание;
  • обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

  • гвозди;
  • штифты.

Чтобы собрать деревянную лодку самому необходимо:

  1. Установить дно и закрепить левую сторону.
  2. Зафиксировать корму с левой стороны ко дну.
  3. Установить правую сторону ко дну и корме.
  4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

  • наждачная бумага;
  • шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

  1. Первый слой нужно наносить снаружи.
  2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Аппаратура радиоуправления для катера

Можно взять самый дешевый , однако к нему потребуется 2 шт и .

Да и в дальнейшем, ничего подключить не удастся, даже такой банальной вещи как подсветка включаемая с передатчика.

Лучше взять чуть дороже — , 9 каналов с возможностью микширования позволяют подключить что угодно. Стоимость передатчика с приемникам 2020 рублей. Итого 4170.

Вес крышки получился 590 грамм. Для такой жесткости вполне нормальный результат.

Далее, разместил на крышке главный тумблер питания (он идет в комплекте с резиновым колпачком),

Регуляторы мощности и тумблер для фонаря поместил в емкость от пудры, которую посадил на клей «жидкие гвозди» для полной гидроизоляции.

Для телефона-приемника и вольтметров я использовал внешнюю распределительную коробку.Также в ней помещаются контакты аккумулятора для заряда АКБ. На тыльной стороне вывел разъем для выгрузки.

Тестирование

В первую очередь лодку нужно проверить непосредственно на месте изготовления. Для этой процедуры судно вверх дном ставится на скамейку или на несколько табуретов. Затем в течение 10 минут на нее из шланга поливают водой. Чем дольше будет время такого теста, тем достовернее получится результат. Затем судно переворачивают и осматривают на наличие возможных протечек воды. Если такой тест лодка успешно прошла, то следующим этапом будет проверка ее уже непосредственно в водоеме. Для начала это делается на мелководье, глубина должна быть небольшой.

Если после спуска лодки в водоем протечек нет хотя бы в течение 40 минут, можно усложнять задачу

На большей глубине обращаем внимание на скорость плавательного средства и выдерживание различных нагрузок. Моторы с маленькой мощностью (до 5 лошадиных сил) рост нагрузок будут переносить намного хуже, чем более мощные

Тут важную роль сыграет длина лодки: чем длиннее она, тем лучше. В среднем такое судно должно выдерживать примерно 150 кг нагрузки. Обязательно пускаем лодку на глиссер, проверяем ее ход и положение относительно водной поверхности.

Как выбрать древесину?

Первое, на что необходимо обратить внимание и от чего зависят 80 % результата – это выбор правильной древесины. Перед тем как изучить азы судопроизводства, вам необходимо как можно больше узнать о дереве, которое подходит для изготовления лодок деревянных

Большое значение будет иметь не только вид древесины, но и даже часть ствола, которую вы будете использовать для строительства.

На торцевом срезе видно, что любая древесина неоднородна. Ствол дерева состоит из трех частей: сердцевины, ядра и заболони. Ядро – это самая прочная часть ствола, которая имеет хорошую естественную защиту от загнивания. Именно она и используется в строительстве лодки.

Кроме того, перед строительством лодки нужно просушить весь пиломатериал, чтобы не нарушалось соединение деталей. Пиломатериалы должны иметь влажность не более 15-18 %. После сборки необходимо обязательно пропитать готовую лодку средствами, защищающими от влаги, чтобы лодку не покоробило со временем.

Лучшим деревом для строительства лодок считается лиственница, но подойдут и другие хвойные деревья, например, сосна или ель. Главным требованием при выборе пиломатериала является отсутствие сучков.

Создание своими руками

Как сделать самодельную лодку? После создания полного проекта с подробным нанесением всех деталей будущего изделия можно перейти к сборке каркаса. К скелету лодки будут фиксироваться внутренняя, главная и внешняя обшивки. Скелет следует делать как можно крепче, так как именно от него будет зависеть плавучесть готового средства.

Как построить лодку? Главная обшивка изделия пенопластом помогает добиться устойчивости средства и непотопляемости на поверхности воды. Все части главной обшивки должны как можно лучше быть приклеены друг к другу, чтобы предотвратить попадание влаги. Внутренняя часть станет защитным слоем для быстро повреждаемого пенопласта механическими факторами, внешняя – защитит материал с наружной стороны (должна быть крепкой и защищать от воды).

Как сделать лодку из пенопласта своими руками

Лодка из пенопласта легка в изготовлении

После изготовления чертежа с подробным нанесением всех элементов лодки, можно приступать к сборке каркаса. К скелету лодки будут крепиться внутренняя, внешняя, и главная обшивка. Он должен быть прочным, поскольку от этого зависит качество плавсредства. Главная обшивка, сделанная из пенопласта, придает судну устойчивость и непотопляемость на воде. Элементы главной обшивки должны быть плотно приклеены друг к другу, чтобы не пропускать влагу. Внутренняя обшивка служит защитой хрупкого пенопласта от механических повреждений внутри судна, а внешняя – с внешней стороны, она должна быть водонепроницаемая и прочная.

Изготовление каркаса

Важную роль играет каркас лодки

Скелет лодки изготавливается из деревянных брусков. Это важная часть конструкции, и она должна быть прочной, жесткой и надежной. Он собирается по частям: замеряется каждая составная деталь, и скрепляются друг с другом на шурупы или гвозди. Чтобы сделать каркас еще более прочным, поверх креплений из шурупов можно прикрепить металлические уголки и пластины. Ребра каркаса выполняются из фанеры. Когда он будет собран, можно приступать к изготовлению обшивок.

Изготовление главной обшивки

Внимательно подходите к выбору эпоксидных смол

Главная обшивка позволит сделать так, чтобы лодка из пенопласта своими руками не тонула, а хорошо держалась на воде. Для ее изготовления нужно взять листы пенопласта толщиной 5-10 см, эпоксидный клей, острый инструмент для резки пенополистирола, а также измерительные приборы.

На листы пенопласта наносятся замеры площади каркаса всей лодки. Затем они разделяются на отдельные замеры, которые в дальнейшем будут собираться воедино. Поскольку пенопласт нельзя сгибать, угловые соединения выполняются из трех элементов. Чтобы прикрепить пенопласт к каркасу, можно использовать эпоксидный клей, которым склеиваются листы, а также гвозди с широкими шляпками из плоских металлических пластин.

Изготовление внутренней и внешней обшивки

Внутренняя обшивка служит защитным каркасом для главной обшивки из пенополистирола. Она помогает сохранить целостность материала от различных механических воздействий, в том числе под давлением веса человека, находящегося внутри судна. Для изготовления внутренней обшивки можно взять фанеру. Сначала вымеряется площадь внутренней поверхности судна. Можно зашить всю площадь внутри лодки полностью или только пол и нижнюю часть бортов. После проведения замеров они наносятся на фанеру, после чего она отдельными частями приклеивается на главную обшивку с помощью эпоксидного клея. Нужно следить за тем, чтобы фанера не прогибалась под весом человека, повреждая пенополистирол.

Внешняя обшивка обязательно должна выполняться для того чтобы катер не повредил дно или борта о неровности дна или прочие препятствия. К тому же, она создаст водонепроницаемую поверхность. Для создания защитной поверхности наклеивается фанера на те места судна, где вероятнее всего может возникнуть пробоина, а также нос лодки. Остальную часть корпуса можно покрыть брезентом для устойчивости от влаги.

Это интересно: Паркетный лак двухкомпонентный, акриловый, матовый и глянцевый: это познавательно

КУ́хонный

У каждой семьи есть кухня и что-то кухонное. Но правильно ли мы называем эти вещи? Мойдодыр Чуковского, обидевшись на свое неверное свое произношение, наверняка бы погнался бы за невежами.

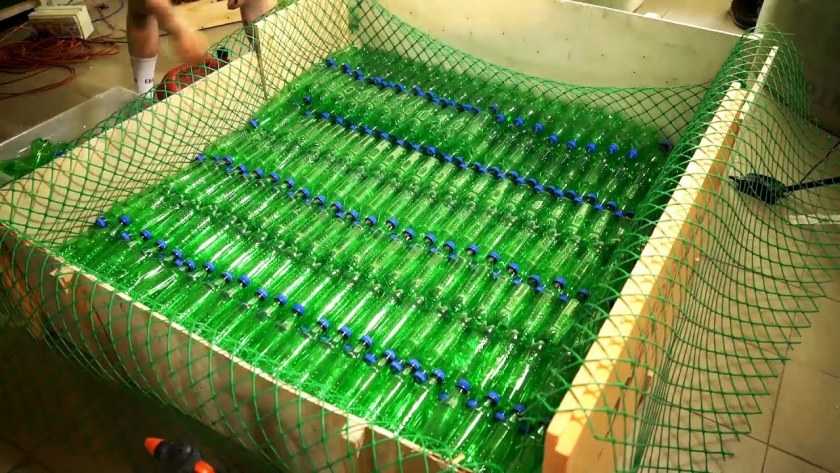

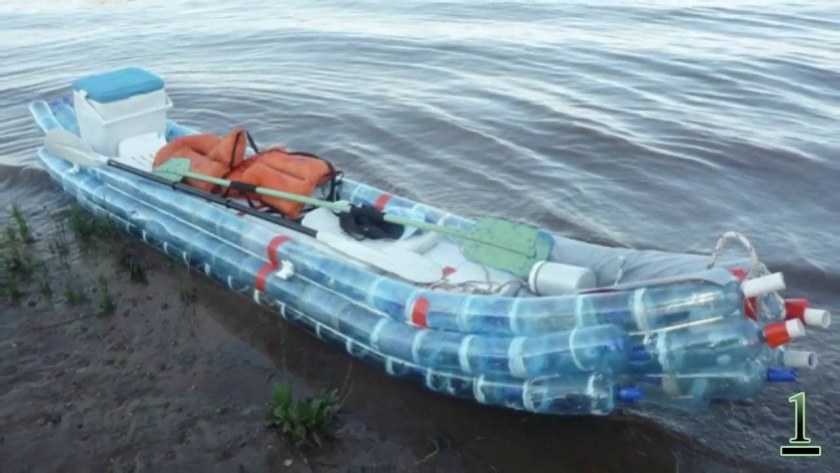

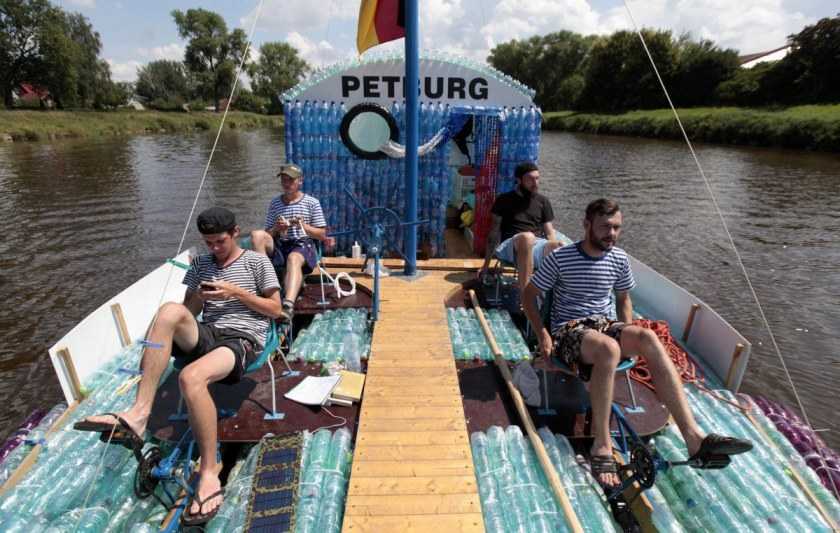

Лодка из пластиковых бутылок

Такая лодка не выдержит большой воды, а вот пруд — вполне. Как сделать:

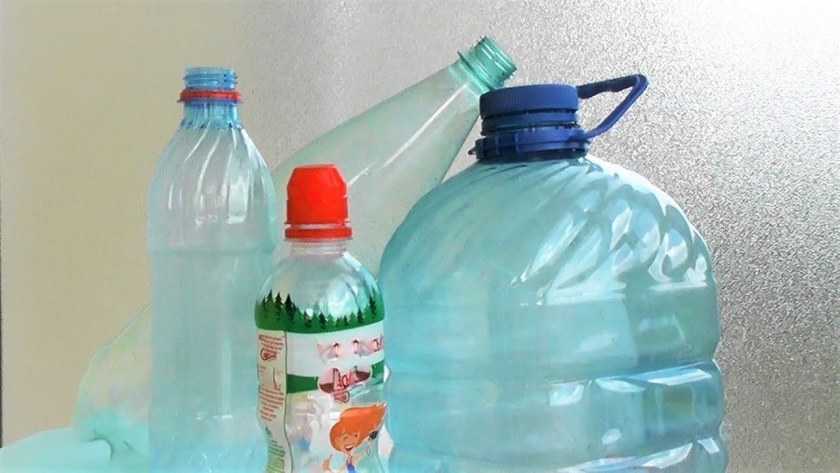

  1. Лодка должна быть жесткой — поэтому лучше использовать много двухлитровых бутылок с крепким пластиком. Дополнительно понадобиться скотч, ножницы, нож, лист фанеры, проволока.
  2. Чтобы бутылки выдержали воду — нужно создать внутри вакуума давление. Делают обычным компрессом для накачки шин.
  3. Этикетки и грязь нужно удалить.
  4. Для маленькой лодки для одного человека понадобиться около 500 бутылок.

Первый способ — сделать два бревна из пластика. Далее бутылки закрепляются по дуге ко дну. Скрепляется это все хорошим клеем и скотчем для надежности. Ознакомиться можно с фото готовых изделий.

Второй способ — делается также два больших бревна, после чего они деформируются и скрепляются сразу на дне. Для этого понадобиться помощник. Самое главное, лист фанеры ставится в конце. Нельзя брать его за основу, так как протечка неизбежна.

Изготовление лодки из стеклопластика

Как всегда, вначале необходимо подготовить чертеж и изготовить матрицу будущего судна. Это следует сделать прежде, чем начинать строить лодку под мотор своими руками. Чертеж можно разработать как самостоятельно, так и взять уже готовый. При составлении проекта лодки обязательно учитывается как жесткость стеклопластика, так и то, чтобы все борта были идеально выровнены, так как впоследствии это скажется на устойчивости судна.

Изготовление матрицы, то есть формы для будущей лодки, пожалуй, самый дорогостоящий и сложный процесс при самостоятельном изготовлении лодок

Важно, чтобы все размеры были идеально выверены, тщательно проработана форма судна и сделаны все разметки. Для того чтобы впоследствии не возникло сложностей с выдавливанием лодки из матрицы, а также сама она могла служить и в дальнейшем, важно не забыть встроить в нее ниппели

Для того чтобы строилась легко и свободно изготавливаемая своими руками лодка под мотор, нужно заранее запастись следующими инструментами и материалами:

  • Гелькоут лодочный.
  • Отвердитель.
  • Полиэфирная смола.
  • Стекломат.
  • Ножницы.
  • Наждачная бумага.
  • Уключины и подуключины.

Последовательность действий:

  1. Обмажьте матрицу в четыре слоя разделительным воском.
  2. Нанесите гелькоут для внешнего слоя судна
  3. Установите стеклопластиковые сиденья параллельно бортам плавсредства.
  4. Прикатайте стекломат в пять–шесть слоев, чтобы придать жесткость и прочность всей конструкции.
  5. Срежьте лишнюю «бахрому» и вклейте сиденья при помощи специального клея.
  6. Прикрутите уключины.
  7. Зашкурьте борта судна при помощи наждачной бумаги.
  8. Покрасьте лодку гелькоутом как внутри, так и снаружи.

Дно на таких лодках лучше делать двойным и герметичным, что сделает лодку практически непотопляемой даже в тех случаях, когда она перевернется. Можно усилить корпус, проложив деревянные бруски вдоль формы и покрыть их двумя слоями стекловолокна.

Основная затрата при строительстве лодки своими руками под мотор из стекловолокна заключается как раз в изготовлении матрицы. Ее производство для всего одной лодки выйдет неоправданно дорого, поэтому перед строительством подумайте о том, как можно будет окупить саму матрицу.
