Какие бывают тяговые аккумуляторы для лодок и в чем их особенности

Рецепты приготовления

Особенности аккумуляторов для лодочных моторов

У электромоторов есть как положительные, так и отрицательные стороны эксплуатации. Например, если вы находитесь вдалеке от цивилизации, у вас нет доступа к электросети. А значит вы не можете зарядить аккумулятор для электромотора. Но, с другой стороны, стоимость, обслуживание таких двигателей будет дешевле, чем бензиновых. Начинающие лодочники, приобретая электромотор, также иногда забывают купить к нему тяговый аккумулятор.

Автономность тяговых аккумуляторов — это неоспоримое достоинство. При покупке тяговой АКБ нужно помнить о следующих правилах:

  1. Ни в коем случае не стоит вскрывать корпус. Их специально делают неразборными, чтобы предотвратить доступ кислорода к пластинам, так как это может привести к окислению и поломке агрегата.
  2. Если вы приобрели АКБ повышенной емкости, на него нужно установить ограничитель заряда иначе двигатель перегорит при подаче высокого заряда.

  3. При покупке свинцово-кислотного аккумулятора помните о его токсичности. Если вдруг корпус будет пробит, то его необходимо утилизировать в местах для приема токсичных отходов. Свинец — это тяжелый металл, который может нанести непоправимый вред здоровью.
  4. Не стоит допускать падение уровня заряда кислотного аккумулятора ниже отметки в 20%, это негативно скажется на ресурсе АКБ, особенно это касается батарей с жидким электролитом, 4-5 глубоких разряда, они приходят в негодность.

Бортовое зарядное устройство для катера

Лодочникам, приобретающим тяговый АКБ, нужно знать, что такие аккумуляторы не стоит хранить зимой в неотапливаемом помещении, так как при температуре ниже — 20 по Цельсию они могут прийти в негодность.

И также не стоит подвергать их нагреву или длительному нахождению под прямыми солнечным лучами — при переходе отметки в 60 по Цельсию вероятность взрыва возрастает пропорционально повышению температуры.

Виды тяговых аккумуляторов:

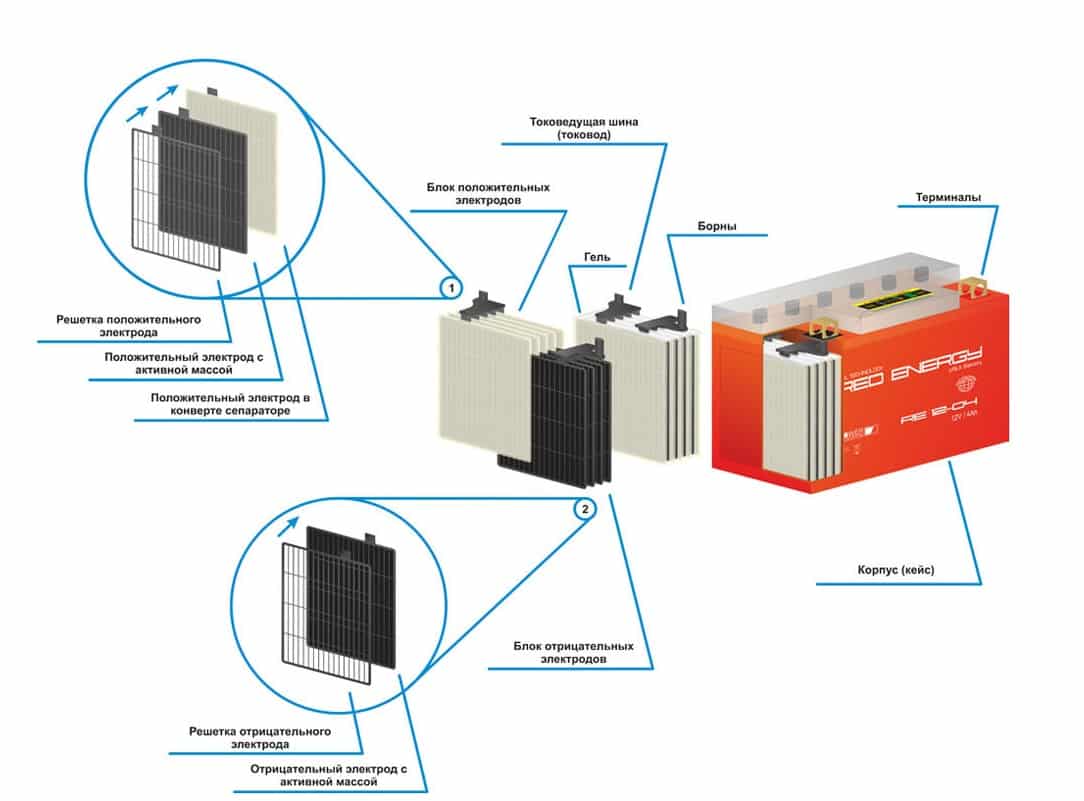

  1. Гелевые. GEL – это аккумулятор глубокого разряда для лодочных моторов. АКБ имеет свинцово-кислотный электролит, утечку которого предотвращает специальный гелеобразный состав.

    Гелевый тяговый аккумулятор

  2. Литиевые – это инновационное направление развития лодочных электромоторов. Постоянно совершенствуются, а также часто оснащены специального контроллера, который предотвращает перезаряд.

    Литиевый тяговый аккумулятор

К положительным сторонам батарей данного типа можно отнести:

  1. Высокая скорость заряда.
  2. Автономность.
  3. Низкие показатели регрессии объема (не превышают 1-2% за год).
  4. Компактность и вес.
  5. Большая энергоемкость.

Единственным минусом является стоимость – от 20 до 25 тысяч рублей.

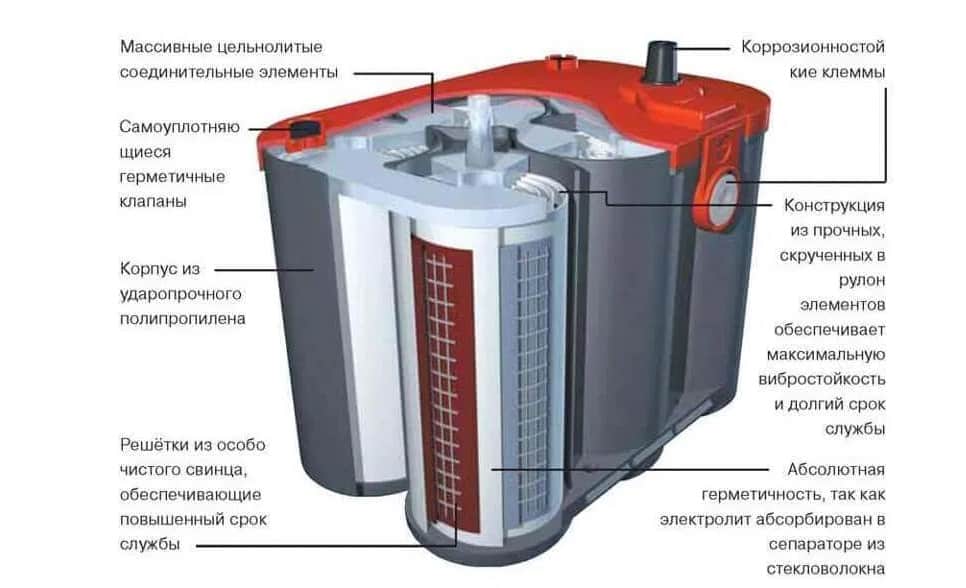

AGM батареи — новая технология среди аккумуляторных батарей. Это абсорбированное стекловолокно. Технология интересна тем, что в отличие от обычных свинцовых АКБ в них не используется жидкость в качестве электролита. Основу составляет пористый слой из спрессованного стекловолокна.

Важно: AGM – модели относятся к типу необслуживаемых, поэтому они не нуждаются в регулярной дозаправке электролитом. Батареи такого типа выполнены в неразборном герметичном корпусе, для предотвращения вытекания кислоты, и возможной коррозии

Недостатки – высокая чувствительность к перезаряду, большие габариты и вес.

Свинцово-кислотный тяговый аккумулятор

Свинцово-кислотные тяговые аккумуляторы — распространенный тип аккумуляторных батарей. Структурно это свинцовые пластины, погруженные в отсеки с кислотой. Они популярны в качестве стартовых аккумуляторов.

Самыми известными брендами лодочных моторов и аккумуляторов являются Deka и Minn Kota. Рассмотрим несколько моделей:

  1. Deka DP24 – популярная недорогая модель тягового АКБ. Средняя цена 8500 руб. Позиционируется как аккумулятор глубокой разрядки, однако выполнен по технологии AGM, что накладывает ограничения – чувствителен к низким температурам и имеет ограниченное количество циклов. При напряжении в 12 вольт объем составляет около 85 Ампер/часов. Не требует дополнительного ремонта. Хороший выбор для новичков. Подходит для надувных лодок
  2. Minn Kota MK-31-GEL – гелевый герметичный аккумулятор для средней лодки или маленькой яхты. Емкость 105 ампер/часов. Обладает полной функцией глубокой разрядки. Чаще всего ставится на мощные лодочные электромоторы.
  3. Deka GEL 8G8D – АКБ премиум класса. Средняя цена около 43 тысяч рублей. Мощности вполне хватает для электрификации яхт средних размеров. На лодки устанавливается редко из-за габаритов и веса (в снаряженном состоянии более 70 кг). При силе тока в 1000 ампер обладает объемом в 225 А/ч.

Какие бывают тяговые аккумуляторы для лодок и в чем их особенности

Что стоит учесть при выборе АКБ?

Покупая аккумуляторную батарею для лодочного мотора, учитывайте свой бюджет. Можно разделить тяговые АКБ на три условные категории по критерию «стоимость»:

Бюджетные модели — ценовой диапазон от 4 до 12 тысяч рублей. Неплохие батареи, имеют относительно среднюю емкость (80-100 А/ч). Подавляющее большинство — это именно AGM-батареи

Тут следует соблюдать некоторую осторожность, так как среди них встречаются т.н. кальциевые аккумуляторы
Важно: Это те же кислотные АКБ, но с добавлением примеси кальция к свинцу, для удешевления производства

При невысокой цене они чувствительны к глубокому разряду, после которого их уже не удается реанимировать
Гелевые тяговые аккумуляторы для лодочного электромотора в этой категории оцениваются в 10-12 тысяч и имеют довольно бедный ассортимент. Средний ценовой сегмент — от 12 до 25 тысяч рублей. В основном представлены голевыми аккумуляторами. Емкость от 100 до 150 А/ч. На продолжительную рыбалку хватит. Топовые модели — от 25 до 50 тысяч. Главной особенностью является высокий пусковой заряд и емкость до 300 А/ч.

Важно: Так как GEL и AGM батареи не любят перегрузки в процессе подзарядки, стоит приобрести специальное зарядное устройство с функцией ускоренного восстановления заряда. При выборе подходящей тяговой АКБ для лодочного электромотора (на 12в) надо учитывать следующие факторы:

При выборе подходящей тяговой АКБ для лодочного электромотора (на 12в) надо учитывать следующие факторы:

  1. Тип установленного двигателя: существуют двигатели на 12 и 24 вольта, поэтому для последнего необходима либо батарея соответствующей мощности, либо 2 по 12 вольт, соединенные последовательно.
  2. При покупке аккумулятора стоит ориентироваться на AGM и GEL модели, так как они могут выдавать мощный стартовый импульс и работать продолжительное время с высоким зарядом. Разумеется, стоимость таких батарей будет высокой, однако срок эксплуатации существенно компенсирует высокую цену.
  3. Емкость — выбирается в соответствии с характеристиками мотора – чем мощнее, тем больше. В среднем тяговый аккумулятор должен обеспечивать 2-2.5 часа непрерывного хода на максимальной мощности.
  4. Вес — желательно подбирать модели весом до 20 килограмм.

  5. Обслуживание — лучше всего приобретать необслуживаемые АКБ, так как часто обслуживание аккумуляторов для лодочных электромоторов производится только в специальных сертифицированных центрах.
  6. Степень саморазряда — критерий, определяющий время длительного хранения батареи без подзарядки.

Аккумулятор RT-L75 весом 7,5 кг

Для питания электродвигателя лодочного мотора используются тяговые аккумуляторы по технологии с жидким электролитом (обслуживаемые) или GEL (необслуживаемые и герметизированные) напряжением 6, 12 вольт. Емкостью от 100 до 200 ампер час. Перед покупкой аккумулятора на электромотор!

Пожалуйста, рассчитайте среднее время работы мотора исходя из примерных данных: мощность мотора (например, в паспорте написано 30 ампер, это означает, что при 100% заряженном аккумуляторе, емкостью в 100 Ah лодка проплывет 100/30=3.3час. Но это в теории! на практике до трех часов максимум, пока он новый.

Обратите, пожалуйста, внимание: аккумуляторы, бывают стартерные и промышленные, которые, в свою очередь, делятся на тяговые и «буферные» (для использования в ИБП или маломощных электродвигателях). Срок службы лодочных аккумуляторов? Первый и основной фактор «убивающий» аккумулятор раньше времени — это качество заряда

При несовпадении входящего тока и мощности АКБ будет, ибо медленно заряжаться либо быть перегруженной высоким зарядом

Срок службы лодочных аккумуляторов? Первый и основной фактор «убивающий» аккумулятор раньше времени — это качество заряда. При несовпадении входящего тока и мощности АКБ будет, ибо медленно заряжаться либо быть перегруженной высоким зарядом.

Крепление аккумулятора в лодке

Второй — сезонное хранение в недозаряженном состоянии при отрицательных температурах. Третий — глубина разряда!

В теории при использовании тяговых аккумуляторов на лодках, количество циклов заряд-разряд от 400-800.

Выбор аккумуляторной батареи для лодочного мотора

Если будете использовать один аккумулятор для лодочного электромотора, то выбирайте AGM или GEL. Они подходят для работы в роли тяговых и стартерных батарей. Если позволяет бюджет, то можете взять литий─ионные АКБ. Они самые дорогостоящие, но лучше всего годятся на роль аккумуляторной батареи для лодочного электромотора.

Теперь о ёмкости. Значение ёмкости напрямую зависит от мощности мотора. Чем он мощнее, тем большей ёмкости требуется аккумулятор. Считается, что электромотор потребляет около одного ампера на фунт мощности мотора. То есть, для мотора, имеющего мощность 25 фунтов, АКБ ёмкостью 50 Ач хватит на 2 часа хода на максимальной скорости. Если скорость средняя и меньше, то на лодке можно рыбачить в течение выходных.

Здесь была названа такая величина, как фунт мощности. Она заслуживает пояснения. Указание мощность в стандартных для двигателей величинах (лошадиные силы и киловатты) здесь не подходит. В случае лодочного электромотора используются понятия упора или тяги.

Упор представляет собой силу, развиваемую гребным винтом при вращении. В результате передачи этой силы судну, оно перемещается в горизонтальном направлении. Поскольку основные производители электромоторов для лодок – это американские компании, упор выражается не в килограммах или ньютонах, а в фунтах. А как известно, 1 фунт равен 0,453 килограмма.

Наглядно величину тяги можно посмотреть следующим способом. К лодке и неподвижному причалу нужно прикрепить безмен, а затем дать полную мощность двигателю. В результате на безмен покажет величину тяги. Тяга электромотора выбирается в зависимости от веса лодки, снаряжения, обводов, типа винта и т. п. Поскольку это не является темой статьи, просто скажем, что обычно на 45 килограмм массы судна требуется 2 фунта тяги. А ещё лучше брать с запасом 10%.

Специалисты по лодочным аккумуляторам и опытные рыбаки советуют подбирать батарею следующим образом. Тяговая АКБ должна обеспечивать запас хода судна на полной мощности мотора 2 часа и более. Если мотор работает на половине от номинальной мощности, то запас хода должен быть 4 часа.

Кроме того, нужно обратить внимание на вес. Он не должен превышать 20 килограмм, чтобы с ним можно было нормально управляться

Лучше если аккумулятор будет необслуживаемым. К тому же он должен иметь минимальный саморазряд. Обслуживание от вас должно заключаться только в периодической подзарядке. Каждый из названных в статье типов АКБ имеет свои особенности при зарядке. К примеру, можете ознакомиться с тем, как заряжать гелевый аккумулятор, и почитать про выбор зарядного устройства к этому типу батарей. Вернуться к содержанию

Использование автомобильного аккумулятора

Стоит отдельно сказать об использовании автомобильных аккумуляторов с лодочными моторами. Туристы и рыбаки с опытом, а также специалисты по аккумуляторным батареям считают, что нецелесообразно использовать автомобильные аккумуляторы с лодочными электромоторами. АКБ для автомобилей работает следующим образом. Она отдаёт высокий ток в момент запуска двигателя, а затем заряжается от генератора во время поездки.

Не все лодочные ДВС имеют генераторы. Обычно их устанавливают только на мощные модели (более 10 лошадиных сил). Поэтому конструкция большинства лодочных моторов просто не предусматривает подзарядку АКБ в процессе работы. Некоторые производители предлагают дополнительные модули по зарядке аккумуляторов для маломощных лодочных моторов ДВС. Но люди, имеющие опыт эксплуатации подобных устройств говорят о том, что при работе с такими модулями АКБ быстро вырабатывает свой ресурс.

Вернуться к содержанию

Ингредиенты для «Слоеный пирог с рыбой, грибами и рисом»:

  • Тесто слоеное бездрожжевое


    375 г

  • Рис


    80 г

  • Шампиньоны


    200 г

  • Лук репчатый


    1 шт

  • Филе рыбное

    (например, горбуша)

    150 г

  • Петрушка


    1 пуч.

  • Сливки

    (питьевые)

    50 г

  • Яйцо куриное


    3 шт

  • Масло сливочное


    30 г

  • Сок лимонный


    2 ст. л.

  • Соль

Время приготовления: 90 минут

Количество порций: 12

Пищевая и энергетическая ценность:

Готового блюда
ккал

2825.4 ккал

белки

91.2 г

жиры

163.9 г

углеводы

244.5 г

Порции
ккал235.5 ккалбелки7.6 гжиры13.7 гуглеводы20.4 г
100 г блюда
ккал233.5 ккалбелки7.5 гжиры13.5 гуглеводы20.2 г

Рецепт «Слоеный пирог с рыбой, грибами и рисом»:

Заранее разморозьте тесто. Отмерьте и промойте рис. Я использую рис ТМ Мистраль Акватика MIX. Отварите рис в соответствии с инструкцией на упаковке.
Поставьте вариться 2 яйца.

Почистите и порежьте лук. Грибы протрите и нарежьте пластинками.

Растопите в сковороде половину сливочного масла, обжаривайте лук до прозрачности, добавьте грибы, жарьте минут пять, снимите с огня, заправьте лимонным соком. Оставьте остывать.

Филе рыбы порежьте кусочками и обжарьте на оставшемся сливочном масле 3-4 минуты. Почистите и порежьте яйца и добавьте к рыбе. Рыбу можно использовать консервированную. Ее обжаривать не нужно.

Смешайте рыбную смесь с рубленой петрушкой. Посолите.

В готовый рис влейте сливки.

У меня была упаковка теста 500г из двух квадратов. Мне понадобилось 1,5 листа. Застелите противень бумагой для выпечки. Раскатайте квадрат теста. Выложите на него половину риса, отступив 1,5-2 см от краев. На рис выложите рыбную начинку.

Сверху выложите грибы.

Последним слоем будет оставшийся рис.

От второго квадрата отрежьте половину раскатайте и положите на начинку. Защипните края.

Уберите пирог в холод минут на 30-40. Потом смажьте яйцом и выпекайте в разогретой до 220° С духовке 15 минут. Затем убавьте температуру до 180°С и пеките еще минут 20.

Румяный, ароматный, с тонкой корочкой теста и сочной с лимонной ноткой начинкой пирог готов!

Угощайтесь!!!

Выбор аккумулятора

Выбирая АКБ для своего мотора, смотрите на то, какого типа двигатель. Они могут быть 12В или 24В. Для 24В придётся последовательно соединять две по 12В.

Если в планах пользоваться одним АКБ нужно выбирать AGM или GEL. Если есть возможность, то купите литий-ионный аккумулятор. Он дорогой, но со своей задачей справится лучше других.

По поводу ёмкости. Она зависит от мощности мотора. Если мотор мощный, то и ёмкость требуется соответствующая. Потребление электромотора приблизительно равно одному амперу на фунт мощности мотора. Если у мотора 25 фунтов, то аккумулятора на 50 Ач ему хватит на 2 часа на максимальной скорости. На маленькой скорости его хватит на все выходные, возможно даже больше.

Мощность лодочных электромоторов нельзя измерять в лошадиных силах или киловаттах. Для них есть такие понятия, как упор и тяга.

Упор – сила, которую развивает гребной винт, когда вращается. Эта сила передаётся судну и оно перемещается в горизонтальном направлению. Упор выражается в фунтах, так как, в основном, электродвигатели выпускают американцы.

Зачастую на 45 килограмм массы судна нужно 2 фунта тяги. Но лучше брать с запасом в 10%.

Подбирайте АКБ так, чтобы на полной мощности хода заряда хватило на два часа.

Смотрите на вес. Лучше, если он будет в пределах 20 кг, дабы не мешал управлению.

Выбирайте необслуживаемый аккумулятор. Вы должны только подзаряжать его. И хорошо, если у него будет минимальный самозаряд.

Потребление электромотора приблизительно равно одному амперу на фунт мощности мотора

На что нужно обращать внимание при выборе аккумулятора для электрифицированного плавсредства?

Конечно, любому обладателю электролодки необходимо знать критерии выбора батареи для неё и здесь, в первую очередь, нужно обращать внимание на тип АКБ, а также её вольтаж. Кроме того, нужно знать является ли электронакопитель тяговым! Это можно определить по надписи на корпусе

В том случае, если гаджет предназначен для тягового применения, то его маркировка должна содержать такие обозначения: PzS и PzV.

На лодки пользователи ставят тяговую аппаратуру с напряжением 12 либо 24 V, поэтому обращайте внимание и на данный параметр. Что по ёмкости? Любители «водных процедур» учитывают при выборе мощность электрического силового агрегата установленного на их плавсредстве

Мощность электрического двигателя для лодки может часто быть обозначена фунтами, а её примерное соотношение к ёмкости электронакопителя — один к одному. То есть, на каждый фунт мощности электрического мотора, будет приходиться один ампер ёмкости батарейки

Что по ёмкости? Любители «водных процедур» учитывают при выборе мощность электрического силового агрегата установленного на их плавсредстве. Мощность электрического двигателя для лодки может часто быть обозначена фунтами, а её примерное соотношение к ёмкости электронакопителя — один к одному. То есть, на каждый фунт мощности электрического мотора, будет приходиться один ампер ёмкости батарейки.

Возьмём за пример электродвижок WaterSnake T18, специально предназначенный для использования на лодках. Его мощность в 18 фунтов, разрядит 55-ёмкостную АКБ примерно за три часа!

Виды тяговых аккумуляторных батарей

Для лучшего понимания тяговые аккумуляторы можно классифицировать по их типам. Существуют:

  • свинцово-кислотные;
  • щелочные;
  • литий─ионные;
  • прочие.

Рассмотрим их подробнее.

Свинцово-кислотные

Можно выделить три разновидности свинцовых батарей.

  • WET. Традиционные с жидким электролитом.
  • AGM. Электролит содержится в стекловолокне.
  • GEL. Электролит находится в виде геля (химическое соединение серной кислоты и оксида кремния).

Аккумуляторные батареи свинцово-кислотного типа WET наименее приспособлены для использования в качестве тяговых. Однако есть ряд производителей, которые выпускают такие модели для использования на погрузчиках и другой складской технике на электротяге. Они также применяются в роли АКБ в системах резервного и аварийного питания, промышленном оборудовании и т. п. Хотя эти уже относятся к группе стационарных по своему назначению. Основное же назначение батарей WET – это стартерные аккумуляторы для автомобиля.

Технология производства тяговых свинцово-кислотных АКБ отличается от стартерных. Они выпускаются по панцирной технологии. Название пошло от панцирной сетки, которой окружён положительный электрод. Её назначение в следующем:

  • удержание материала электрода от разрушения;
  • предотвращение образования крупных кристаллов свинца в процессе заряда.

AGM и GEL

Аккумуляторные батареи AGM и GEL имеет смысл рассмотреть вместе, поскольку они имеют близкие эксплуатационные характеристики. Различия в устройстве связаны с тем, в каком состоянии находится электролит: в стекловолокне (AGM) и в виде геля (GEL).

Это как раз те АКБ, которые успешно работают в роли тяговых и стартерных. Они используются на автомобилях с системой «Старт-Стоп» и с большим числом потребителей тока на борту. Широко используются гелевые аккумуляторы в различных источниках бесперебойного питания, серверном и коммуникационном оборудовании. Легко и без последствий переносят глубокий разряд.

В роли тяговых они нашли широкое применение в морском и речном транспорте (троллинговые электромоторы на рыбацких лодках и катерах), а также мотоциклетной и садовой технике. Линейки таких АКБ в своём ассортименте имеет каждая уважающая себя компания-производитель аккумуляторов.

В складской технике также можно встретить AGM и GEL аккумуляторы, но там они не получили широкого распространения. Это объясняется высокой стоимостью. Для обеспечения питания электромобилей они также не подходят.

Щелочные

Это наиболее распространённый вид тяговых аккумуляторов. По своей конструкции они похожи на свинцово-кислотные тяговые батареи. Они поставляются в сборках из отдельных Ni-Cd или Ni-MH аккумуляторных элементов. Используются элементы ламельного типа. Номинальное напряжение полностью заряженного элемента около 1,45 вольта при разомкнутой цепи. Рабочее напряжение составляет 1,25 вольта. Соединяя их, получают необходимое напряжение на выходе.




Литиевые

Литиевые аккумуляторные батареи можно разделить на литий─ионные и литий─полимерные. В роли тяговых нашли применение некоторые разновидности литий─ионных АКБ. В частности, используются модели LiFePO4 и ряд других. Литиевые тяговые батареи постоянно совершенствуются для использования в электромобилях. Именно они стали использоваться для питания силовых агрегатов в электромобилях и автомобилях с гибридными двигателями.

Среди плюсов Li─Ion в роли тяговых батарей можно назвать следующие.

  • Высокая энергоёмкость. Отсюда небольшие габариты при высокой мощности.
  • Быстрый заряд.
  • Спокойно работают в режиме заряд-разряд. Отрицательно сказывается только полный разряд в ноль или излишний перезаряд, но эту проблему обычно решает защита.

К минусам можно отнести.

  • Высокая стоимость.
  • Запасы лития ограничены.
  • При работе используются дополнительные меры безопасности.

Ещё не так давно литий─ионные АКБ имели ряд ограничений для использования на электромобилях. Однако сейчас большинство этих проблем решено благодаря разработке новых модификаций этих батарей. И производители постепенно переходят на массовое производство.




Прочие

В роли тяговых на сегодняшний день используются только вышеперечисленные типы аккумуляторных батарей.

В Японии, например, работают над заменой лития натрием в Li─Ion аккумуляторах, поскольку последний более распространён в природе. Некоторое время назад было много шума по поводу графеновых аккумуляторов.  Однако пока нет коммерческих образцов и не налажено массовое производство.


Плюсы и минусы технологии GEL

Пожалуй, эта технология тяговых аккумуляторов является не столь востребованной, однако, она также пользуется большой популярностью на рынке мототехники.

Плюсы аккумуляторов GEL

Эти аккумуляторы для лодочных двигателей также являются очень продвинутыми и технологичными. Многие лодочники делают свой выбор именно в пользу GEL:

Полезная информация
1в плане цены они также представлены в широком ценовом диапазоне, чем очень привлекают разных лодочников со всего мира
2кроме того, эти аккумуляторы имеют не такой большой уровень разрядки при своем простое. Если вы не будете эксплуатировать аккумулятор GEL, через месяц вы, скорее всего, обнаружите, что он разрядился примерно на 5 процентов. Это хороший показатель
3этот тип тяговых аккумуляторов имеет опцию глубокой разрядки. Или так называемой Deep Cycle
4также эти модели тяговых агрегатов имеют довольно большую стойкость к крайним температурам воздуха. Диапазон температур, при которых они могут работать от 30 до 60 градусов
5кроме того, эти типы тяговых агрегатов имеют лучшую защиту от вибраций в целом. Это очень пригодится в условиях сильного волнения моря или даже реки
6также данная технология тяговых аккумуляторов имеет больший запас циклов-часов. С некоторыми моделями подобных аккумуляторов вы сможете заряжать свой мотор более, чем 100 раз

Недостатки свинцово-кислотных аккумуляторов

  1. Данный тип тяговых агрегатов имеет достаточно большой вес и немалые габариты. Их средний вес составляет в среднем 30 килограммов. А, если говорить про более технологичные современные аккумуляторы, они будут весить даже больше;
  2. эти аккумуляторы имеют немаленькую чувствительность к превышению разрядки. Лучше всего, если этот разряд не будет превышать цифру в 25 процентов;
  3. кроме того, данный тип аккумуляторов считается не совсем экологичным. И после того, как вы ими воспользуетесь, появится необходимость утилизировать данный тип тяговых аккумуляторов.

Рекомендуем прочитать: Как сделать лодочный мотор-гибрид?

Характеристики

Все аккумуляторы для лодочных моторов представлены двумя основными группами:

  • Литий-ионные аккумуляторы (Li-ion).
  • Свинцово-кислотные аккумуляторы, которые, в свою очередь, делятся на: Аккумуляторы с жидким электролитом.
  • AGM аккумуляторы.
  • GEL аккумуляторы.

Ниже приведены основные характеристики, достоинства и недостатки этих групп аккумуляторов:

Литий-ионные аккумуляторы

Применение литий-ионных аккумуляторов в качестве тяговых для лодочных моторов кажется достаточно перспективным. Первые аккумуляторы этого типа были выпущены в 1991 году.

С тех пор они постоянно совершенствуются, в настоящее время оснащены встроенной электронной схемой защиты от перезаряда и обладают следующими достоинствами:

  • высокая энергетическая емкость;
  • низкий саморазряд, до 10% в год;
  • не требуют технического обслуживания;
  • быстрый заряд – 95% емкости за 35-40 минут;
  • выдерживает не менее 1000 циклов заряд/разряд;
  • небольшой вес (в пересчете на емкость).

Недостатки литий-ионных аккумуляторов:

  • пониженное рабочее напряжение (11,1 В) из-за того, что напряжение единичного элемента составляет 3,7 В;
  • высокая стоимость, стоимость тяговых лодочных аккумуляторов этого типа находится в диапазоне от 15800 до 19500 рублей, что составляет примерно 300 долларов США за 1 кВт энергии.

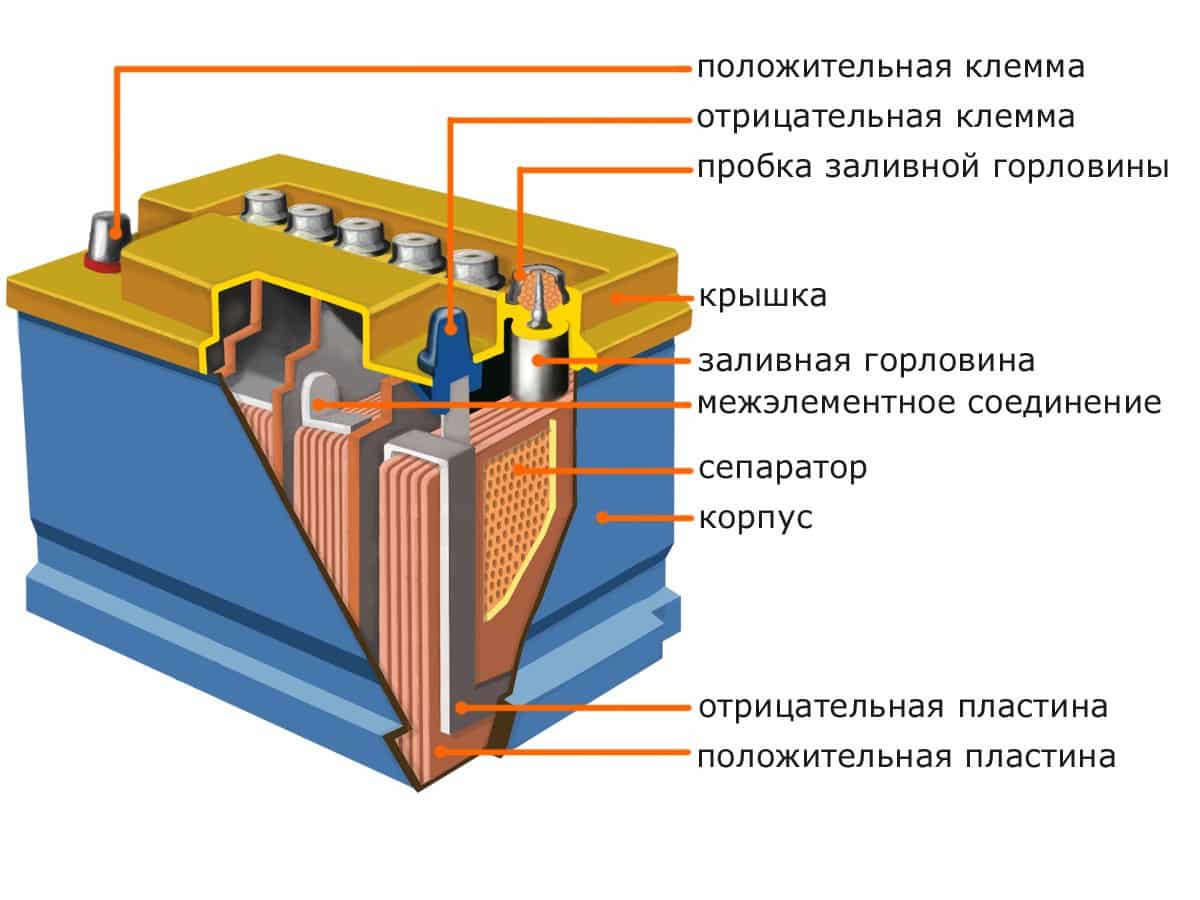

Свинцово-кислотные аккумуляторы с жидким электролитом

Традиционные, наиболее распространенные аккумуляторы. В наше время выпускаются по самой современной технологии Са/Са с легированием пластин серебром. Их конструкция соответствует современным нормам, предъявляемым к аккумуляторам необслуживаемого типа.

Согласно этим нормам, аккумулятор на протяжении всего срока эксплуатации не требует проверки уровня жидкости, так как вода в процессе работы не испаряется. Кроме того, обеспечивается защита от вытекания электролита при наклоне корпуса до 90 градусов.

Аккумуляторы могут использоваться как стартерные или тяговые и характеризуются малым током саморазряда.

Эти аккумуляторы широко используются владельцами надувных лодок с подвесными электромоторами. Они широко представлены на рынке различными брендами. Средняя стоимость свинцово-кислотных аккумуляторов с жидким электролитом небольшой емкости находится в диапазоне 5400-7360 руб. Имеются и аккумуляторы большей емкости стоимостью до 20000 руб.

Аккумуляторы, изготовленные на основе AGM- и GEL-технологий

Конструктивно отличаются от аккумуляторов с жидким электролитом наличием:

  • специального клапана VRLA (Valve-Regulated Acid);
  • гелевидного электролита – у GEL-аккумуляторов;
  • абсорбирующих стекломатов – у AGM-аккумуляторов.

Аккумуляторы по GEL и AGM-технологиям выпускаются уже больше 10 лет. Они обеспечивают выполнение самых жестких требований, имеют высокие характеристики и длительный срок службы.

В настоящее время считаются лучшими и с успехом заменяют обычные лодочные аккумуляторы там, где требуется режим глубокого разряда или использование аккумуляторов двойного назначения. Аккумуляторы полностью герметичны, быстро заряжаются (в 7 раз быстрее обычных), в них отсутствует газовыделение.

К недостаткам можно отнести:

  • недопустимость длительного перезаряда;
  • напряжение заряда не должно превышать 14,6 В;
  • высокую стоимость, цены находятся в пределах 10010-28500 рублей.

Виды

По виду тяговые аккумуляторы отличаются компонентами сплава пластин и химическим составом электролита. В то время как конструкция готовой батареи остается одинаковой для всех – наличие положительных и отрицательных полюсов, наличие среды протекания реакции. Некоторые из них будут иметь существенные отличия, далее рассмотрим все типы более детально.

Свинцово-кислотные

Свинцово-кислотные аккумуляторные приспособления наиболее приближены к стандартным батареям для авто. Они имеют обозначение WET, широко используются в штаблерах и погрузчиках. В качестве наполнителя для кислотных АКБ применяются раствор дисцилированной воды и кислоты.

Устройство такого тягового аккумулятора приведено на рисунке ниже:

Рис. 2. Устройство свинцово-кислотной батареи

По конструкции разделяются на:

  • Обслуживаемые – пластины таких свинцово-кислотных батарей состоят из сплава плюмбума  и сурьмы. В этих моделях обязательно контролируется уровень электролита, а при необходимости, производится его доливка.
  • Частично обслуживаемые – плюсовая пластина выполнена из свинца и сурьмы, но с меньшим процентным содержанием последней, а минусовая из свинцово-кальциевого сплава, что обеспечивает меньшее газообразование. Электролит в них доливается крайне редко после аварийных режимов.
  • Необслуживаемые  модели — полностью герметичные, свинцовые пластины лигируются кальцием, оловом, реже серебром.

К их преимуществам относится низкая себестоимость и простота переработки после списания, малый процент саморазряда и хорошие рабочие токи. К недостаткам относится чувствительность к низкой температуре и циклам глубоких разрядов, которые существенно сокращают срок службы.

Щелочные

Щелочные тяговые аккумуляторы имеют схожую конструкцию с кислотными. Ощутимым отличием является наполнение – это никель-кадмиевые или никель-металлогидридные элементы. Вместо кислоты в них применяется щелочной электролит, поэтому обслуживание требует других мер безопасности.

К преимуществам щелочных аккумуляторов относятся:

  • В сравнении со свинцовыми АКБ они отличаются длительным периодом эксплуатации, высокой энергоемкостью, проще переносят глубокие разряды.
  • Можно длительно не подключать к зарядным устройствам, оставляя в состоянии полного разряда.
  • Устойчивы к механическим воздействиям, вибрациям, не боятся кратковременных кз.

К недостаткам относится химическая активность кадмия, который может засорять окружающую среду, щелочные аккумуляторы обладают «памятью», для их обслуживания необходим штат профильных специалистов.

Литиевые

Являются одними из самых прогрессивных типов тяговых аккумуляторов, подразделяются на литий-ионные или литий-полимерные. Технология их производства сейчас активно развивается и совершенствуется, благодаря чему такие модели все больше вытесняют остальные виды.

К преимуществам литиевых тяговых источников питания относятся:

  • Хорошее соотношение габаритов и энергетической емкости.
  • Обладают быстрым насыщением электролита зарядами.
  • Легко воспринимают попеременный цикл разрядки и воздействия тока зарядки, но доводить до полного разряда тяговый аккумулятор не допускается.

К недостаткам относится довольно большая цена таких батарей, связанная с дефицитом лития  в природе и некоторые сложности обслуживания.

AGM и GEL

Обе модели имеют схожую конструкцию и принцип работы, однако их состав существенно отличается, пример конструктивного исполнения показан на рисунке ниже:

Рис. 3. Конструкция гелевого аккумулятора

Тяговые аккумуляторы GEL изготавливают по гелевой технологии – емкость наполнена вязким веществом, которое содержит большое число газовых включений. Внутри включения происходит реакция кислорода и водорода, с выделением энергии, а за счет большой плотности гелевого электролита газы не поднимаются вверх.  В результате чего гелевые модели обладает большей емкостью и лучшими рабочими параметрами.

Технология AGM содержит жидкий электролит между пластинами. С тем отличием, что жидкость заключается в полимерное волокно, которое так же удерживает газовые смеси и не дает им подниматься.

Конструкция этого тягового аккумулятора приведена на рисунке ниже:

Рис. 4. Конструкция AGM аккумулятора

AGM аккумуляторы, как и GEL, используются в автомобилях, для лодочных электромоторов и т.д. Эти батареи позволяют существенно сократить затраты на их содержание и могут полноценно заменять стартерные модели.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
