Этапы изготовления транцевых колес

  1. Размечаем место крепления кронштейна на транце. От внутренней части баллона к центру транца на расстоянии 85-90 мм наносим вертикальную линию. От точки пересечения этой вертикальной линии с нижней кромкой транца отмеряем не менее 5 мм (желательно 10-15 мм минимум) и проводим горизонтальную линию в сторону центра транца.
  2. Собираем кронштейн и стойку колес вместе. Прикладываем собранную конструкцию к размеченным линиям. Если разметка с левой стороны, то прикладываем левое колесо, если с правой стороны – правое колесо. Кромки кронштейна должны располагаться на размеченных линиях. Удерживая одной рукой кронштейн проверяем, не задевает ли колесо кромку транца (зазор должен быть не менее 20 мм) и баллон с внутренней стороны.
  3. Если параметры минимальных зазоров не выдерживаются, то перемещаем кронштейн в горизонтальном или вертикальном положении до выполнения требуемых параметров. Если требуемые минимальные зазоры выполняются, то фиксируем положение кронштейна и отмечаем точки под крепления к транцу.
  4. Размеченные точки для отверстий под крепежные элементы сначала просверливаем сверлом меньшего диаметра, а затем сверлом равного по диаметру болта. При рассверливании отверстия сверлом большего диаметра желательно не доходить до конца несколько миллиметров, а рассверлить отверстие с обратной стороны. Это позволит избежать сколов на транце при выходе сверла.
  5. После рассверловки промазываем отверстия силиконовым герметиком для предотвращения попадания влаги внутрь транца во избежание преждевременного гниения. Также промазываем герметиком болты и внутреннюю сторону шайб.
  6. Производим крепление кронштейнов (предварительно отсоединив их от стоек).
  7. Устанавливаем снова стойки на кронштейны и проверяем работоспособность колес в разных положениях.

Первым делом необходимо определить место крепления колес, необходимо замерить так что бы колеса не мешались во время поворота лодочного мотора

Производим замер вниз, обращая внимание на то что между верхом колеса и низом транца должен быть зазор 3-5 см. Это самое расположение при котором колеса не будут мешаться во время движения лодки

Для изготовления самой стойки на которой будет закреплено колесо, нам понадобится 4 отрезка профильной трубы. Четыре отрезка понадобятся для того чтобы изготовить стойку с наклоном 45%, при таком изготовление колеса будут заходить под транец, но можно сделать и прямую стойку из одного отрезка трубы.

Итак, свариваем между собой два отрезка трубы с необходимым на углом. Предварительно можно просверлить два отверстия в профиле для дальнейшего крепежа к транцу

В края трубы можно вставить пластиковые заглушки что бы вовнутрь не попадала вода.

С внешней стороны лучше установить пластиковые или резиновые пробки, чтобы внутрь не попадала вода.

После того как ваша конструкция готова можно начать эксплуатацию, не забудьте покрасить все металлические части что бы предохранить шасси от коррозии.

Пошаговая инструкция

Первым делом нужно отпилить четыре отреза от профиля. Размеры нужно выбирать исходя из спроектированного чертежа.

Взять сварочный аппарат и приделать к нижним частям трубки, а на них в будущем будут насажены кольца.

Посмотрите еще здесь!
  • Камера для рыбалки: рейтинг лучших моделей и советы по постройке самодельного устройства (135 фото + видео)

  • Тюнинг лодки своими руками — варианты модификаций, направления тюнинга и усовершенствования серийных ПВХ лодок (130 фото и видео)

  • Снасти для рыбалки своими руками: изготовление оснастки, уловистые модели и практические советы мастеров (105 фото и видео)

В трубках проделать сквозные дырки, а уже там надо будет приделать кольца. К внутреннему нужно приварить гайку. Внешний конец трубы лучше прикрыть пробкой, чтобы исключить возможность попадания воды внутрь.

Взяв дрель надо проделать две дырки в верхних частях, а уже через них будет происходить крепление колес.

Материалы для изготовления

От правильного выбора материала для самостоятельного изготовления транцевых колес, напрямую зависит их прочность и собственно долговечность их службы. Конструкция изготавливается из «нержавейки» и состоит в основном из жесткого остова или каркаса, к которому уже крепятся шасси.

Колеса, в зависимости от габаритов и грузоподъемности, характеризуются разным диаметром, шириной и непосредственно материалом.

Выбирая материал для основных элементов транцевых шасси необходимо учитывать свойства почвы, по которой в основном будет возиться шлюпка.

Таким образом, если почва в основном песчаная, лучше всего остановить выбор на широких ободах и диаметрах, а для чернозема стоит подобрать узкие колеса небольшого диаметра.

Грамотный подход к выбору материала и конструкции, обеспечит устойчивость лодки и сделает ее прочным и надежным плавсредством для рыбалки.

Ни в коем случае не стоит применять для такой конструкции, материалы, которые подвержены коррозии и ржавчине, так как конструкции будут практически все время находиться в воде.

Наиболее подходящим материалом для выполнения шасси считается пенополиуретан.

Если такие шасси будут приобретены в специализированном магазине, стоит уделить отдельное внимание элементам крепления, которые должны идти в комплекте с транцевыми колесами. Также покупные шасси, в основном предлагаются на рынке со специальным чехлом для перевозки и транспортировки

Немаловажным фактором выбора или разработки транцевых конструкций для изготовления своими руками – это «max» уровень нагрузки, которую они могут выдержать в рабочем состоянии.

Конструкция транцевых колес включает в себя стойки, которые предпочтительней выбирать прямые, так как они имеют минимальный процент деформации и реже приходят в негодность.

Очень важно чтобы они по виду и строению подходили к определенной модели, в противном случае они могут быстро сломаться или изогнуться, в самый неподходящий момент.

Подготовка материалов

При желании создать эффективные колеса для лодки ПВХ своими руками (чертежи, схемы и пошаговые инструкции можно найти в свободном доступе), нужно правильно подойти к подготовке материалов и инструментов. Как известно, самодельный транспортировочный элемент стоит гораздо дешевле, чем магазинный. Изготавливая его самостоятельно, можно правильно рассчитать ширину и длину креплений. Чтобы успешно выполнить работу в домашней мастерской, требуется найти такие материалы и инструменты:

  1. Два колеса диаметром 35 сантиметров и шириной 60−80 мм.
  2. Квадратный профиль сечением 25 на 25 миллиметров.
  3. Трубку с оптимальным диаметром. Как правило, он сопоставим с диаметром креплений.
  4. Шайбы, болты, гайки и шплинты.
  5. Ножовку для резки металла.
  6. Плоскогубцы и электродрель.

Кроме этого, в процессе изготовления придется применить сварочное оборудование, хотя работа со сваркой короткая и несложная. В любом случае самоделка обойдется рыболову дешевле, чем покупной вариант.

Начало работ

После успешной подготовки нужных подручных средств и материалов можно начинать работу. Изначально стоит определить подходящее место на лодке, где будет цепляться колесный профиль на навесной транец

На этом этапе важно убедиться, что транспортировочный узел не нарушает нормальную функциональность плавательного средства, даже если придется пожертвовать прочностью креплений. В противном случае при работе двигателя могут появиться непредвиденные проблемы

После выбора такого места необходимо отложить вниз отрезок, чтобы колеса заняли расположение чуть ниже края транца, то есть, на длину радиуса с небольшим зазором (до 5 сантиметров). В такой конфигурации сопротивление воде при передвижении будет снижено.

Что касается кронштейнов, то они бывают и прямыми, и с небольшим углом. Первый вариант демонстрирует повышенную прочность и простоту изготовления, т. к. количество сварочных работ минимальное. К тому же, монолитный кронштейн очень надежный и без проблем выдерживает максимальные нагрузки. Варианты с определенным углом отличаются эргономичными размерами и способны размещаться непосредственно под дном лодки, не нарушая ее плавучесть и стабильность работы двигателя.

Пошаговое руководство

В большинстве случаев рыболовами рассматривается именно второй вариант, расположенный под углом. Его создают по такой пошаговой инструкции:

  1. Для начала нужно отпилить четыре отрезка от профиля (их размеры могут быть разными, в зависимости от созданных чертежей и габаритов плавательного средства).
  2. С помощью сварочного оборудования к нижним местам цепляются трубки, на которые в дальнейшем будут насажены кольца.
  3. В самих трубках проделывается сквозное отверстие, в котором с помощью шплинта нужно будет прикрепить кольца. К внутреннему кольцу в трубке приваривается подходящая гайка, что предотвратит прижимание колес к креплению. Что касается внешнего конца трубки, то его лучше закрыть пробкой из пластика или резины. Это действие позволит избежать попадания воды внутрь трубок.
  4. С помощью дрели в верхней части необходимо проделать два небольших отверстия, через которые будет осуществляться монтаж колес на транцевую часть лодки.
  5. Используя сварочное оборудование, обе части фиксирующих элементов тщательно соединяются между собой. При этом угол между ними должен составлять 35−45 градусов. Оставшиеся отрезки слегка подрезают, чтобы под определенным углом они плотно прилегали друг к другу.
  6. По завершении сварочных работ остается насадить колеса на трубки и тщательно закрепить их с помощью шплинта.

Как сделать колеса своими руками

Наиболее часто изготавливаемыми своими руками видами транцевых колес являются быстросъемные, перекидные и шасси на струбцинах.

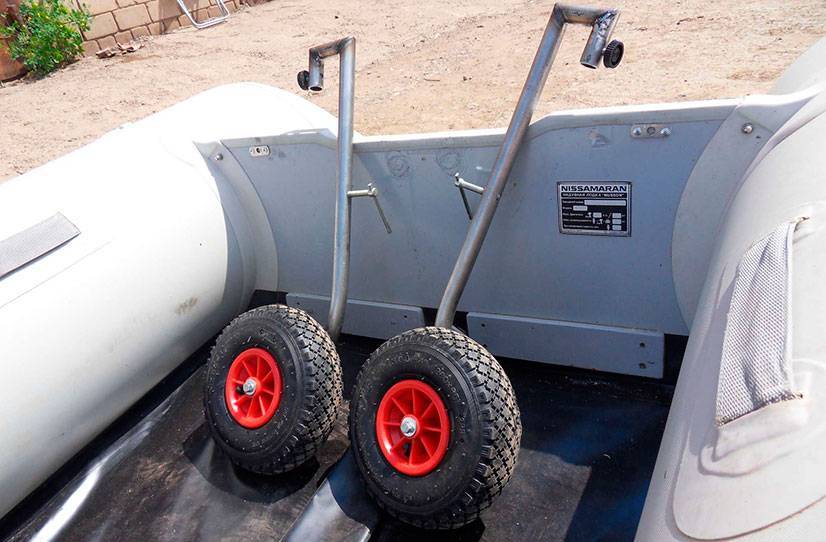

На струбцинах

Сборка самого простого самодельного транспортировочного шасси на струбцинах производится следующим образом:


Транцевые колеса (на струбцинах)

  1. От профильной трубы отрезают 2 заготовки под стойки шасси.
  2. К концу каждой из заготовок приваривают оси с нарезанной резьбой для крепления колес.
  3. В торце другого конца трубы делают пропил, толщина которого должна быть такой, чтобы в нее можно было вставить рамку G-образной струбцины.
  4. Перпендикулярно пропилу сверлят два отверстия.
  5. Вставляют рамку в пропил на торце трубы.
  6. Через отверстия маркером или керном делают отметки на рамке струбцины.
  7. По отметкам на рамке сверлят два отверстия.
  8. C прижимного винта струбцины снимают плоскую площадку.
  9. Выкручивают прижимной винт из струбцины.
  10. Вставив струбцину в пропил и зафиксировав двумя болтами, при помощи маркера напротив отверстия с резьбой в зажиме делают метку на трубе.
  11. По метке сверлят сквозное отверстие диаметром чуть больше чем у прижимного винта струбцины.
  12. Рамку струбцины вставляют в пропил трубы и окончательно фиксируют болтами и гайками.
  13. Прижимной винт вкручивают в резьбу на струбцине, продевают через трубу.
  14. На конец прижимного финта накручивают сферический пятачок с резиновой накладкой.
  15. На губке рамки также крепят площадку с резиновой накладкой.
  16. Отступив от центра прижимного винта расстояние равное высоте транца, к стойке крепят г-образную рамку. На ту часть рамки, которая будет соприкасаться с транцем и днищем лодки крепят кусочек резины.
  17. Крепление колеса на каждой стойке производится при помощи нарезанной на оси резьбы, шайбы, гайки.

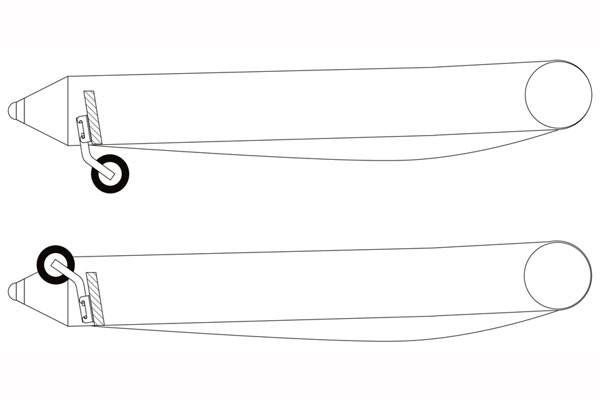

Перекидные

Стойки для перекидных колес делают такие же, как и у быстросъемных, делая в верхней их части не два, а 3 отверстия с шагом 25 мм. Крайние отверстия предназначены для фиксации шасси в рабочем или транспортном положении, а среднее – для оси.


Транцевые колеса (перекидные)

Крепления для такой конструкции делают следующим образом:

  1. Из нержавеющего металла вырезают основание пластину длиной 120 мм и шириной 65-70 мм.
  2. В углах основания сверлят четыре отверстия.
  3. Вырезают две боковые пластины длиной 120 мм и шириной 35-40 мм.
  4. Пластины приваривают к основанию на расстоянии 30 мм.
  5. Стойку вставляют между пластинами.
  6. Через центральные отверстия на боковых пластинах и стойке вставляют ось, фиксируя ее с одной сторону шплинтом.

Для того чтобы зафиксировать стойку шасси в рабочем положении, заранее приготовленный палец вставляют в нижнее отверстие.

Чтобы перевести стойки шасси в не рабочее (транспортное) положение, палец вынимают из нижнего отверстия, поднимают стойку вверх и вставляют палец в верхнее отверстие.

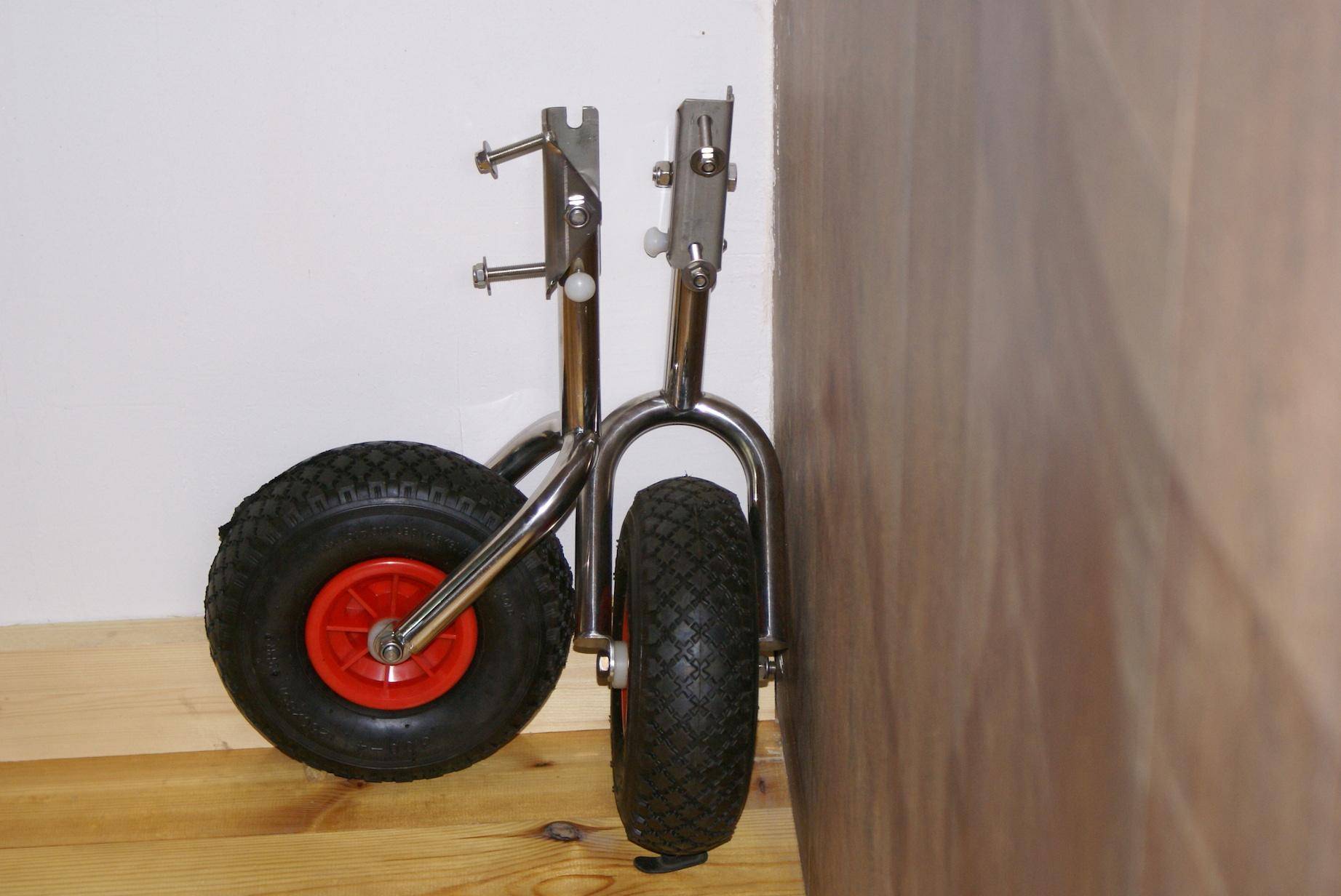

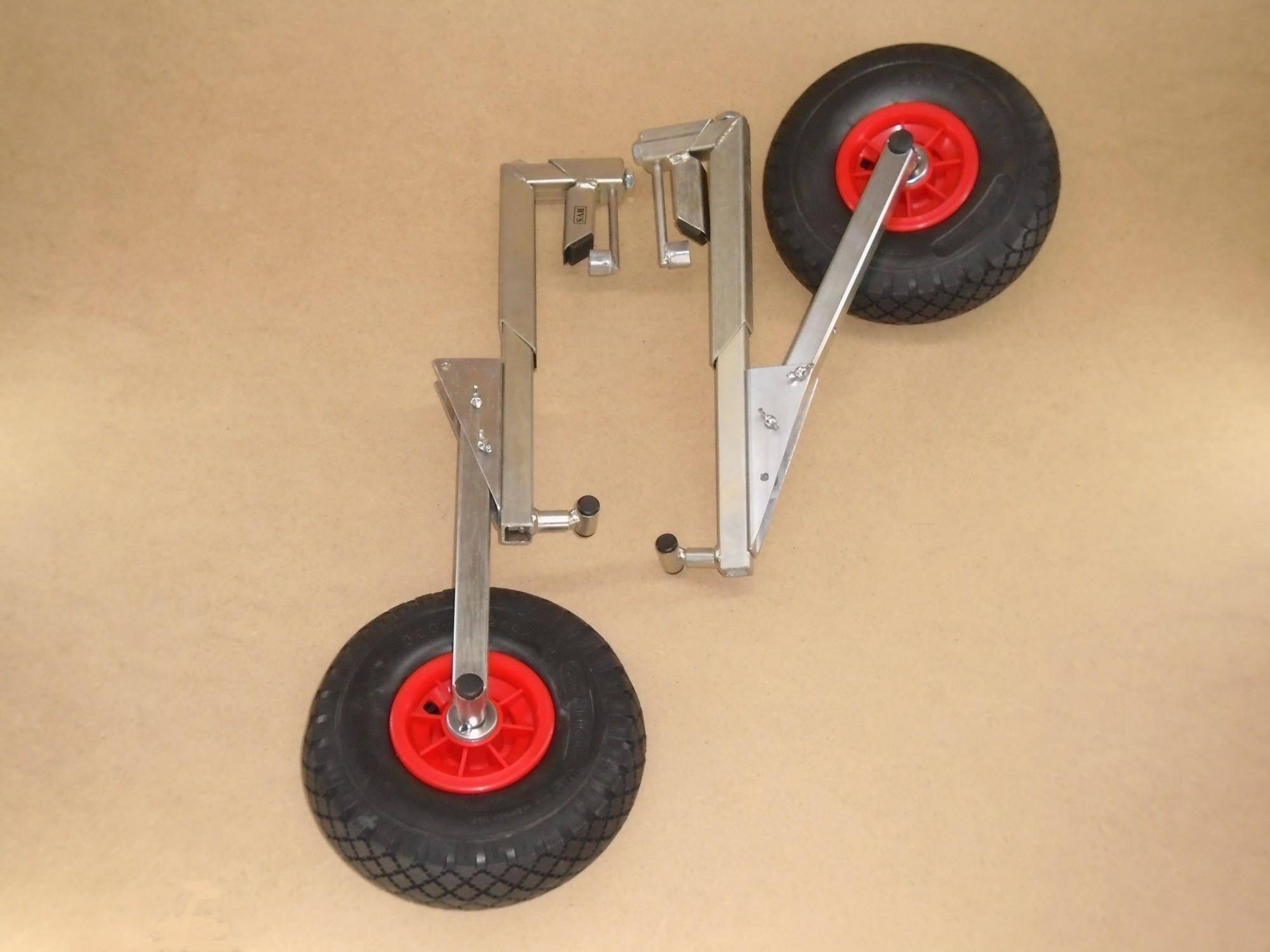

Быстросъемные

Процесс сборки таких транцевых колес состоит из следующих манипуляций:

  1. Из трубы или квадратного профиля вырезают две заготовки длиной 400 мм.
  2. При помощи трубогиба заготовки под стойки изгибают под углом 45.
  3. К концу каждой из заготовок приваривают отрезки из круглого профиля.
  4. На том конце стойки, который будет крепиться к транцу лодки, сверлят два отверстия, расстояние между которыми должно быть 75-80 мм. В нижнее отверстие вставляют штифт диаметр 8 мм, фиксируют его сваркой. Верхнее отверстие рассверливают, делая из него овальный паз длиной 20-25 мм.
  5. Перпендикулярно нижнему отверстию сверлят еще одно сквозное.
  6. В просверленном отверстии нарезают резьбу М8.
  7. В резьбу вкручивают винт с потайной головкой.
  8. Внутрь стойки вставляют круглую пружину, фиксируя ее одним концом на резьбовой части вкрученного винта.
  9. Из круглого проката диаметром 12 мм вырезают второй штифт. На токарном станке посередине штифта делают небольшую проточку длиной 15-20 мм.
  10. Штифт вставляют в овальный паз в верхней части стойки.
  11. Второй конец пружины фиксируют в проточке штифта.
  12. Из листовой нержавейки вырезают основание крепления — пластину длиной 100 мм и шириной 60 мм.
  13. По углам вырезанной пластины сверлят отверстия диаметром 6 мм.
  14. Из той же нержавейки делают две боковые пластины шириной 30 мм и длиной 100 мм.
  15. В каждой пластине делают два паза с межосевым расстоянием 75 мм.
  16. Пластины приваривают перпендикулярно основанию на расстоянии 25-30 мм.


Транцевые колеса (быстросъемные)

Крепят такие транцевые колеса к лодке ПВХ при помощи мебельных винтов.

Можно ли смонтировать рулевое управление для лодки самостоятельно

Выше мы отмечали, что в зависимости от технических особенностей дистанционное управление лодочным мотором можно приобрести за 10-30 тысяч рублей. Существуют и более дорогие системы, стоимость которых стартует от 50 000 и достигает значений свыше 100 000 рублей. Конечно, большинству судовладельцев такие траты на установку дистанционки не под силу. Поэтому многие опытные водномоторники предпочитают изготавливать самодельное рулевое управление для лодки.

В интернете можно найти множество подробных инструкций о том, как сделать рулевое управление на лодку ПВХ своими руками. И мы решили тоже с вами поделиться одним из самых популярных методов. Итак, будем собирать фанерную рулевую лодочную консоль, которая дополнительно снабдим приборной панелью. Вся работа будет выполняться в несколько шагов:

  • Чертежи и выбор габаритов. Размеры рулевой консоли и всех комплектующих запчастей выбираются соответственно габаритам судна и мощности установленного ПЛМ. Также при подготовке схем учитывайте, что помимо руля должна быть предусмотрена сигнальная система и места для подключения вольтметра, эхолота, тахометра и т.д.
  • Подбор материалов. Про выбор комплектующих мы говорили выше, а что же касается основного материала панели, то ее предлагаем изготавливать из водостойкого фанерного листа толщиной 12 мм.
  • Подготовка и сборка деталей. Сперва по отдельности выпиливаем каждый элемент, затем собираем все в единую конструкцию при помощи уголков для мебели. При этом все соединения дополнительно укрепляем клеем на эпоксидной основе.
  • Изготовление лицевой панели. Особого внимания заслуживает расположение рулевого редуктора, а также не забывайте о том, что в комплект рулевого управления на лодку входит рейка для размещения вспомогательных приборов и троса аварийной остановки мотора.
  • По завершению подготовительного этапа всю конструкцию шлифуем, покрываем стеклотканью, грунтуем и обрабатываем водоотталкивающим раствором.

https://youtube.com/watch?v=GHutSWio298

Вот и все. Остается только закрепить изготовленную консоль при помощи крепежных элементов (болты, винты или специальные переходники) и опробовать систему в деле!

Что ж, на этом и завершим наш обзор систем дистанционного рулевого управления для лодок и катеров. Надеемся, что представленная информация была читателям интересна и полезна, а потому с радостью ждем новых встреч с вами на страницах нашего водномоторного портала!

Просмотры: 327

Функционал

Транцевые колеса для лодки ПВХ должны выполнять следующие функциональные задачи:

  • Мобильность судна. Плавсредства, оснащенные колесами, очень просто доставляются на воду. Даже если планируете рыбалку в одиночку, не составит труда транспортировать лодку со снастями и другими вещами по берегу.
  • Удобство эксплуатации. Вне зависимости от выбранного вида крепления, использование транцевых колес позволяет удобно и легко транспортировать ПВХ лодки по любому берегу. Выбирая более широкие колеса, расширяете возможность комфортного перемещения даже по диким и каменистым берегам.
  • Простота использования. И съемные, и стационарные откидные варианты достаточно легко использовать даже без сторонней помощи.

Функциональность использования распространяется как на процесс спуска судна на воду, так и на вытаскивание его на берег по окончании рыбалки.

Функции транцевых колес

Основная задача наличия транцевых колес сводится к:

  1. Упрощению процесса доставки лодки с суши на воду.
  2. Мобильности ПВХ лодки, особенно на суше.

Если лодка снабжена мотором, то переместить ее одному человеку достаточно сложно. Не столько тяжело, сколько неудобно из-за существенных габаритов. Задача сильно упрощается, если рыбачить приходится вдвоем. Если такой возможности нет, то помощниками будут транцевые колеса.

Их наличие делает процесс рыбалки особенно интересным и эффективным. С помощью лодки имеются все шансы ловить рыбу в таких местах, к которым с берега не удастся добраться. Как правило, рыбалка с лодкой – это всегда результативная рыбалка и, как результат – отличное настроение.

Название колес происходит от места их крепления – коим является транец. Транец – это жесткая часть надувной лодки, где крепится мотор. Благодаря наличию транцевых колес, один человек, без посторонней помощи, сможет перемещать лодку ПВХ без особых усилий вдоль берега, а также опускать ее в воду и вытаскивать из воды.

Главная задача – это правильно и надежно закрепить приспособление, чтобы оно не подвело в процессе рыбалки.

Описание колес для лодок ПВХ

Транцевые колеса для лодок продаются практически в каждой специализированной торговой точке, но их стоимость бывает запредельно высокой, особенно если речь идет о качественной продукции от ведущих брендов. Чтобы избежать лишних затрат, можно попробовать создать колеса своими руками, тем более этот процесс не требует особых усилий. Такой элемент станет незаменимым при одиночной ловле, хотя многие рыболовы посещают водоемы с группой единомышленников.

Само изделие представляет собой особую разновидность транспортировочного шасси, которое фиксируют к лодке посредством двух кронштейнов. Также эти элементы позволяют переводить колеса в режим транспортировки и наоборот.

При монтаже транцевых колес важно обращать внимание на тип крепления. От положения крепления зависят показатели маневренности лодки на воде и на суше

Функциональное предназначение этой части лодки заключается в следующем:

  1. Упрощении доставки плавсредства с берега на воду.
  2. Улучшении мобильности лодки.

Такие колеса по-особому незаменимы для моторных лодок, ведь переносить тяжелую конструкцию руками проблематично, тем более если вы рыбачите в одиночку. Если с вами на рыбалку едет друг, то перемещение плавсредства существенно упростится. В противном случае единственным выходом из ситуации станет самостоятельная установка транцевого шасси.

Из названия становится понятно, к какому месту лодки цепляют колеса — к транцу. Транец представляет собой жесткую часть надувного плавательного средства, в которой устанавливается двигатель. Наличие этих элементов позволяет одному человеку без особых усилий перемещать лодку вдоль берега, опускать ее в воду и поднимать обратно.

Но чтобы конструкция добросовестно справлялась со своими задачами, важно уделить должное внимание надежности ее фиксации. https://www.youtube.com/embed/u8fOqvt_s6M

Самостоятельное изготовление транспортировочного изделия

Транцевые шасси – это не сложная технология, которая доступна только фабрикам со специализированным техническим оснащением. Легкость механизма в том и заключается, что установить можно и в домашних условиях.

Конструктив шасси представляется в нескольких видах:

  • складные шасси;
  • колеса-трансформеры;
  • поворотные шасси;
  • откидная конструкция;
  • съемное транспортировочное изделие;
  • автоматизированная система.

Первым делом определяемся с материалами и видом колес. Металлы, которые применяют в изделии:

  • нержавеющая сталь;
  • алюминий или дюралюминий;
  • оцинкованный металл.

Из металлов изготавливаются платформы крепления шасси к транцу и балки с крепежом для дисков.

Колеса применяют следующие:

  • литые;
  • надувные;
  • пластмассовые.

Литые отличаются дешевизной, долговечностью, низкими затратами на эксплуатацию и поддержку в рабочем состоянии. Однако в рыхлом грунте и на песке они малоэффективны.

Надувные — накачиваются воздухом. У такого вида повышенная проходимость. Однако велика вероятность получить прокол или порез покрышки.

Пластмассовые шасси применяются при передвижении по твердым поверхностям. Они устойчивые, прочные и эстетически привлекательные. Но на песке и грунте уступают в проходимости даже литым видам.

Стойки делаются прямыми или изогнутыми. Изогнутые выглядят элегантно и компактно убирают шасси, позволяя сэкономить место, если колеса не поворачиваются. Однако прямые надежней, так как давление приходится на всю поверхность балки, а не на угол изгиба.

Процесс изготовления не хитрый. Каждый рыбак на даче или в гараже имеет подручные материалы для изготовления. В 8 из 10 случаев применяется кронштейны (к платформе крепится балка с подвижным механизмом на конце). Старые дачные тележки или детские велосипеды становятся донорами колес.

Перед началом изготовления лучше приготовить чертеж будущей конструкции. Чтобы добиться полезного изделия, некоторые детали потребуется сварить (крепеж к транцу и пластины для крепления балки). В этом вопросе лучше пригласить для изготовления заготовки сварщика, если нет опыта и оборудования для сварки.

В качестве подшипника ещё используется вращающаяся втулка, которая подбирается по размеру ступичного отверстия. Если подшипник в ступице уже установлен, то потребуется сделать на конце два крючка на подобии велосипедного крепления.

Список необходимого материала и инструмента для работы

Для изготовления конструкции потребуются следующие материалы и инструменты:

  • труба круглая 20 мм;
  • труба круглая 23 мм;
  • труба квадратная 25*25*2 — 1,2 м;
  • мебельная заглушка 25*25мм – 2 шт.;
  • болт м10 – 8 шт.;
  • шайбы под болт м10 – 16 шт.;
  • гайка м10 – 8 шт.;
  • гайка для крепления колес – 4 шт.;
  • втулка – 2 шт.;
  • болт с гайкой для крепления втулки – 2 шт.;
  • шплинты 2 шт.;
  • спица для изготовления фиксатора (подойдет электрод);
  • колесо с игольчатым подшипником– 2 шт.;
  • грунтовка для металла;
  • эмаль для металла;
  • силиконовый герметик;
  • сверло 20 мм;
  • сверло 4 мм;
  • шлифовальный круг;
  • обрезной круг.
  • дрель;
  • гаечный ключ;
  • шлифовальная машина;
  • отвертка;
  • карандаш или маркер;
  • кисточка для нанесения эмали.

Инструкция по изготовлению

Соблюдение требований безопасности и прочности конструкции станет основой долговечности и надежности шасси для лодки ПВХ. С рекомендациями и советами в подобных случаях лучше ознакомиться до начала работы.

Чтобы самостоятельно установить транспортировочную систему выполняются следующие действия:

  1. На нижней трети транца с помощью карандаша или маркера размечается будущее место крепления платформы и 4 места для сверления отверстий под болты крепления. При этом соблюдается горизонтальность между двумя сторонами.
  2. Высверливается по четыре отверстия с каждой стороны, в соответствие с расстояниями между отверстиями на платформе.
  3. В каждое отверстие с внутренней стороны транца устанавливается болт, проходящий через шайбу.4) Диаметр отверстия в транце под болты не превышает 0,5-1мм диаметра болта.
  4. На болты одевается платформа. Далее устанавливаются шайбы и закручиваются гайки.
  5. К платформе с помощью подвижной втулки прикрепляется балка через подготовленное отверстие на конце и затягивается болтами с двух сторон втулки.
  6. Устанавливаются колеса и фиксируются гайками.
  7. Накачиваются воздухом, шасси проверяются на эксплуатационные свойства и надежность фиксирующего механизма.

Чертеж:

Виды

Транспортировочные шасси выпускаются в следующих разновидностях:

Трансформеры КТ-5

Данная модель имеет затворную конструкцию, где шасси крепятся параллельно транцу лодки в сложенном положении, что позволяет упаковать надувное плавсредство без снятия шасси.

Такая конструкция весьма выгодна для пользователя: удобная, компактная, в походном положении шасси размещаются за транцем и не мешают управлению судном.

За счет своей функциональности, конструкция КТ-5 обеспечивает комфортное перемещение лодки одним человеком, где нет необходимости обращаться за посторонней помощью.

В качестве материала для основы, монтирующейся на транец судна, применяется сталь с толщиной 3 мм. Для стойки колеса используют профильную трубу с системой пазов, которые способствуют быстрой установки, снятию или изменению положения шасси из рабочего состояния в походное.

Колеса этой разновидности оснащены автоматическим пружинным механизмом, что позволяет перемещать лодку по неровным поверхностям (не образуют люфтов, дребезжания).

Автоматические (КТ-3Н, КТ-3НУ)

Такая модель изготавливается из нержавеющей стали, оснащена системой автоматической фиксации, применяется для надувных плавсредств со стационарным транцем, либо для лодок небольших размеров с жестким корпусом.

Преимущества:

  1. Высокое качество материала, сборки.
  2. Надежность.
  3. Отличный дизайн.
  4. Оптимальное решение для перемещения судна на дальние дистанции.
  5. Удобство при эксплуатации (легко и просто приводятся в эксплуатационное положение, также и собираются).

В процессе производства автоматических колес серии КТ используют лазерную порезку, а швы свариваются аргонной сваркой, в результате достигается высокая точность и оригинальный внешний вид.

Такая конструкция способна выдерживать снаряженную лодку с весом 120 кг.

Складные

Изделие устанавливается на внешнюю сторону транца, что позволяет беспрепятственно складывать шасси и вниз и вверх. Для фиксации изделия используются пружины, расположенные внутри стойки, изготовленной из нержавеющей стали.

Не только стойки, но и остальные детали производятся из нержавейки и наделены сверхпрочностью, устойчивы к пресной (изделие KS-03) и к морской (изделие KS-04) воде.

Преимущества:

Легко снимаются и складываются

Нет необходимости каждый раз монтировать и демонтировать изделие

Ручной способ крепления, не мешают управлению судном

Есть вариант упаковки спущенной лодки вместе с колесами, применяется для любых видов надувной лодки из ПВХ, максимальная нагрузка на колеса составляет 180 кг.

Поворотно-откидные

Модель применяется для перемещения надувной лодки одним человеком на ближние расстояния.

Монтируются к фанерному стационарному транцу с помощью 4 болтов. Благодаря поворотному устройству, регулируется положение и вверх и вниз за счет крепежной шпильки.

Чтобы демонтировать аксессуар, достаточно снять гайку, находящуюся на стойке сбоку. Для накачивания камер подходит любой автомобильный насос. Максимальная грузоподъемность шасси составляет 140 кг.

Все детали изготовлены из прочной нержавеющей стали, а диски – из пластика высшего класса.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
