Самодельный водомет для лодки своими руками: чертеж, инструкция

Самодельный водомет для лодки ПВХ

Вообще, для того, чтобы создать водомет для ПВХ лодки намного проще, чем для более массивных лодок. Это обусловлено тем, что для ПВХ лодок можно использовать стандартные стандартные лодочные моторы абсолютно любого типа. Наиболее оптимальными являются двигатели, которые имеют мощность от 15 — до 20 лошадиных сил.

Особенно следует обратить свое внимание на тот фактор, что сейчас такие двигатели являются наиболее доступными и качественными. Тем более, что их ассортимент достаточно широкий и подходящий вариант найдется абсолютно для каждого человека

При этом, важно обратить свое внимание на тот фактор, что для изготовления самодельного водомета для ПВХ-лодки рекомендуется использовать самые легкие двигатели — либо отечественного, либо зарубежного производства — кстати для ПВХ-лодок рекомендуется использовать движки зарубежного производства. Материалы для изготовления

Материалы для изготовления

1. Лодочный мотор.
2. Штучный редуктор.
3. Специальный фланец.
4. Ступица.
5. Сварочный аппарат.
6. Развертки водосборника.
7. Схема двигателя.
8. Штуцеры.
9. Качественный клей.

Вообще, материалы для изготовления современных водометов из двигателей для ПВХ-лодок должны использоваться стандартные материалы, вообще как для изготовления водомета для обыкновенного водомета.

Подготовка

В принципе, подготовка для проведения изготовления надежного водомета для лодки ПВХ необходимо подходить с особенной ответственностью, поскольку любая ошибка также может и привести к возникновению разнообразных проблем в двигателе.

Материал обязательно должен быть выполнен в полном соответствии с абсолютно всеми нормами и требованиями. Кроме этого, материалы нужно приготовить сразу, так как все работы осуществляются с помощью использования специализированной техники.

Тут хоть преобразование двигателя хоть и намного легче сделать, осуществлять переработку нужно максимально быстро.

Изготовление

Исходя из тщательных наблюдений, запас воды непосредственно под входной частью патрубка в водомете должен быть более 1-1,5 диаметра всего входного водовода.

При осуществлении прохода, к примеру песчаных кос, глубина которых составляет порядка 0,1 и 0,15 метров (чувствуются редкие толчки) и именно поэтому она забивается.

На водометах чаще всего рекомендуется добавить самый обыкновенный фильтр.

На данный момент, для того, чтобы создать для себя наиболее качественный водомет для лодки ПВХ, рекомендуется воспользоваться чертежами, которых в сети насчитывается очень много.

Но они не все совершенные и при этом, важно обратить свое внимание на то, что сейчас благодаря использованию специального оборудования, возможно создать наиболее качественный и надежный универсальный водомет. Вообще, водомет под ПВХ лодку имеет не водоизмещающий режим, а стандартный переходный. Соответственно, мощность такого водомета будет составлять от 13 до 17 км\\час

Но при этом, этого будет вполне достаточно чтобы вывести лодку, которая изготовлена из ПВХ материала на глиссеровку

Соответственно, мощность такого водомета будет составлять от 13 до 17 км\\час. Но при этом, этого будет вполне достаточно чтобы вывести лодку, которая изготовлена из ПВХ материала на глиссеровку

Вообще, водомет под ПВХ лодку имеет не водоизмещающий режим, а стандартный переходный. Соответственно, мощность такого водомета будет составлять от 13 до 17 км\\час. Но при этом, этого будет вполне достаточно чтобы вывести лодку, которая изготовлена из ПВХ материала на глиссеровку.

И вообще, КПД, водометов на ПВХ-моторы составляет всего 50%. Винты нужно подбирать в соответствии с размерами мотора.

https://youtube.com/watch?v=8cAcRbmoehE

Водомет своими руками

Рассмотрим, как сделать водомет для лодки своими руками. Хитрые на выдумку умельцы придумали два варианта самодельных водометов.

На базе лодочного мотора

Как показал опыт, наиболее удачные самодельные водометы получаются из лодочного мотора «Ветерок-12». Но можно использовать и любой другой. Обычно применяют старые модели: «Москва», «СМ-557-9Л», «Стрела» и т.п. Главное преимущество «Ветерка» — в распространенности и доступности необходимых деталей.

Водовод можно размещать как снаружи лодки, так и внутри нее. Второй вариант применяется чаще, так как при наружном расположении увеличивается гидродинамическое сопротивление плавсредства. Некоторые элементы водовода изготавливают из труб, другие – сваривают из заготовок, вырезанных из листа нержавеющей стали.

Придать заготовкам нужную форму можно с помощью оправки (вручную) либо гибочных вальцов. Лопасти рабочего колеса вырезаются из того же материала. Затем их подвергают профилировке и и приваривают к ступице.

На этапе проектирования модель водовода можно сделать из папье-маше. Затем ее достаточно будет разрезать, чтобы получить выкройку для заготовки-развертки.

Передача вращения от двигателя осуществляется посредством обычного штатного редуктора. Он крепится к главному дейдвуду мотора при помощи специального фланца.

Водоизмещение этой версии самодельного водомета составляет 450 кг. Благодаря ему судно может развивать скорость до 20 – 25 км/ч и выполнять глиссирование.

На базе центробежного насоса

Нагнетательный механизм этого аппарата приводится в движение двигателем Intek мощностью в 5 л.с. производства Briggs & Stratton.

Насос развивает напор в 35 м и имеет 2-дюймовые патрубки всаса и нагнетания. Его стоимость составляет около 300 долларов.

Насос устанавливается в лодке, после чего к нему со стороны всаса присоединяется 2-дюймовая ПВХ-труба. Через отверстие в носовой части днища лодки ее нужно вывести в воду, снабдив патрубком с сетчатым фильтром – это будет водозаборник.

На резьбу нагнетательного патрубка навинчивается высоконапорный штуцер с выходным отверстием диаметром 24 мм. Подойдет изготовленный из упрочненного винила – такие сегодня продаются в любом магазине для садоводов и огородников. Роль сопла также будет возложена на отрезок ПВХ-трубы, имеющей тот же, что и у штуцера, диаметр. Для подсоединения штуцера к соплу следует использовать резиновый шланг.

Не стоит опускать сопло в воду. Вопреки распространенному мнению, такой прием не ускорит, а замедлит лодку, так как приведет к возникновению кавитации.

Величина реактивной тяги, развиваемой таким водометом, зависит от суммарной длины всасывающей и нагнетательной магистралей.

Поскольку гидравлическое сопротивление возрастает с уменьшением диаметра трубы и увеличением скорости движения жидкости в ней, выгоднее всего установить насос как можно ближе к корме, чтобы длина сопла оказалась минимальной.

При таких условиях насос при максимальных оборотах двигателя развивал напор примерно в 20 метров водного столба (2 атм), благодаря чему лодка набрала скорость до 8 км/ч.

Испытателя подобного водомета может подстерегать неприятность: напорный штуцер довольно легко откручивается потоком воды, причем сила его воздействия настолько велика, что удержать деталь от вращения вручную нет никакой возможности.

Смазывание патрубка клеем перед навинчиванием штуцера желаемого эффекта не дает – штуцер все равно срывает. Рекомендуется разработать для резьбового штуцера дополнительное крепление либо использовать насос и штуцер с фланцами.

Практические советы по установке поддона для душа смотрите на этой странице.

Популярные модели водометов

Водомётные моторы изготавливает небольшое количество предприятий. Наиболее популярными брендами водомётов стали:

YAMAHA (модельный ряд JET) – поистине выпускают оборудование высокого класса. Мощность можно выбрать на собственное усмотрение начиная от 40 л.с. и заканчивая 50 л.с. Агрегаты оснащены современными опциями, дистанционным управлением, электростартером. Стоимость на моторы, обладающие высоким уровнем надёжности находится в пределах 250 тысяч – 300 тысяч рублей.

Кальмар – обладает мощностью 2,5 л.с. Может развивать скорость до 15 км/ч (зависит от типа плавательного средства). Прибор, обладая высокой степенью надёжности, отлично подойдёт для рыбаков, которые используют лодки для ловли на небольших водоёмах. Стоимость Кальмара не превышает 60 тысяч рублей.

Tohatsu – обладает двухтактным двигателем и мощностью 2,5 л.с. Разнообразный модельный ряд включает также более мощные моторы, стоимость которых превышает 50 тысяч рублей. Довольно быстро развивает скорость, что несомненно является весомым преимуществом.

Сталкер – считается представителем невероятно лёгких моторов. Их вес обыкновенно не превышает 5 кг (сухая кондиция). Может развивать скорость около 8,5 км/час. Бензобак вмещает 900 мл топлива. Стоимость водомёта находится в диапазоне 22-30 тысяч рублей.

Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

1. Активатор клева. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба».
2. Повышение чувствительности снасти. Читайте соответствующие руководства по конкретному типу снасти.
3. Приманки на основе феромонов.

Достоинства и недостатки

Устройство водомёта особенно тем, что все важнейшие подвижные детали «спрятаны» внутри корпуса. Если лодка садится на мель, касание дна происходит корпусом судна. Данная особенность конструкции позволяет защитить детали от повреждения, чего нельзя сказать про подвесные моторы с «оголённым» винтом. Водомётному движителю не страшны встречи с подводным мусором.

При движении моторной лодки по мелководью с глубиной примерно равной посадке корпуса (около 20 сантиметров) водомёт позволяет преодолевать замусоренные участки, а также места с выступающими из воды преградами, благодаря своей манёвренности.

Если налететь на преграду при глубине около 30 сантиметров, удар примет на себя днище лодки, а не водомёт, так как у движителя отсутствуют выступающие части, чего не сказать о подвесном двигателе, где удар принимают на себя лопасти гребного винта.

Иногда водомётные движители используются и на прогулочных судах из-за мягкой работы силовой передачи (трансмиссии) и отсутствия вибрации.

К достоинствам также следует отнести отсутствие дополнительного сопротивления воде, свойственное двигателям с открытым гребным винтом (лопасти винта и создают дополнительное сопротивление). Помимо этого, выделяют высокие показатели инерции, более удобную управляемость на высокой скорости (как при переднем ходе, так и при заднем)

Немалую важность имеет и низкий диапазон шума: подвесной водомёт работает заметно тише, нежели мотор с гребным винтом

Тем не менее следует отметить отрицательную сторону: при движении по мелководью есть большой риск, что в двигатель будут затянуты камни, песок и мусор со дна, ведь водомёт работает по принципу помпового насоса. Это может привести к повреждению импеллера, выходу из строя охладительной системы и некорректной работе водоотводного сопла.

Ещё одной отрицательной стороной является трение. Обусловлено оно высокой скоростью движения воды внутри трубы. Не стоит забывать и о стоимости установки. Водомётные лодочные моторы примерно в два раза дороже обычных подвесных моторов с открытым винтом. Из-за этого катера с водомётным движителем в комплекте значительно прибавляют в своей стоимости и воспринимаются клиентами как каприз или непозволительная роскошь.

Непривычным для поклонников классических винтовых моторов является и система управления водомётом. Проблема связана с тем, что классический движитель с открытым гребным винтом имеет однорычажную систему управления. Водомётные движители же имеют многорычажное реверсивно-рулевое устройство. Некоторые изготовители умудряются выпускать катера со встроенным водомётом с однорычажной системой управления. С одной стороны, это помогает освоить водомёт, с другой стороны, скорее влечёт за собой неприятности, чем приносит пользу:

• Во-первых, у новичка складывается неверное представление о работе водомётного движителя. Связано это с отсутствием у такового коробки передач, позволяющей перевести рычаг переключения скоростей в нейтральное положение. Коробка передач может либо включить сцепление, либо выключить. Водомётный движитель же набирает скорость плавно при включении, мгновенной реакции в виде рывка с места ожидать не стоит.
• Во-вторых, для лучшего понимания принципов работы водомёта, рекомендуется пройти соответствующий курс обучения. Вся хитрость управления водомётным движителем заключается в необходимости использовать рычаг газа (для увеличения скорости движения) лишь в открытом водоёме. При движении по порожистой речушке лучше так не делать.
• Третий немаловажный минус, свойственный любому виду водного транспорта — зарастание. Особенно остро данная проблема обстоит именно с водомётом, так как все подвижные детали находятся внутри. При постоянном использовании движителя проблем не возникает. Однако если катер долго не используется, внутренности обрастают. В частности, обрастание внутренностей системы водоотведения приводит к снижению скорости передвижения до 10%. Проблема решается разборкой водомёта и чисткой вручную, но если моторная лодка бездействовала весьма продолжительное время, придётся обращаться в мастерскую и искать подходящие запчасти для лодочных моторов. Использование специального красящего состава позволит решить данную проблему, но ненадолго: постоянное движение воды быстро смоет эту краску.

Смотреть галерею

Водомётные движители

Водомётом назван двигатель, обеспечивающий движение судна при помощи силы, создаваемой путём выброса водной струи.

Движитель состоит из винта с валом (импеллером), водомётной трубки, спрямляющего аппарата и рулевого приспособления.

Принцип работы заключается в поступлении воды через импеллер в водозаборный отсек, а после жидкость выбрасывается через конусообразную трубку, выходное отверстие которой меньше в диаметре, чем входное. Так создаётся струя, обеспечивающая движение моторной лодки. При помощи рулевого устройства производится изменение направления движения струи путём поворота движителя в горизонтальной плоскости, что обеспечивает повороты судна, а перекрытие выходного отверстия создаёт обратнонаправленный поток, обеспечивая катеру задний ход.

К выбору водомётов обычно склоняются люди, которым часто приходится преодолевать замусоренные или порожистые водоёмы. Обычный винтовой мотор в данных условиях рискует прийти в негодность из-за высокого риска наматывания тины на винт на мелководье или обычного попадания крупного мусора. В подобных ситуациях незаменимы именно водомётные движители, обеспечивающие высокую скорость, манёвренность и безопасность.

Не стоит ограничиваться мнениями участников различных форумов. Ведь составить полную картину позволяет не всякий отзыв. Водомёт представляет собой не только достаточно сложную конструкцию, он не для всякой модели судна может подойти. Если новичка устраивает сама идея использования судна с водомётным движителем, следует остановиться на готовом варианте судна с водомётом в заводской комплектации. Причём желательно выбирать изготовителя, занимающегося производством данных движителей достаточно давно.

Смотреть галерею

Описание и детали конструкции

Водометная насадка – это механизм, устанавливаемый на подвесной мотор, который является альтернативой гребному винту, он работает по принципу действия центробежного насоса, в котором вода при вращении лопастей импеллера, поступает в корпус со стороны носовой части и выталкивается в противоположную сторону, тем самым придавая ускорение судну. Водометная насадка может иметь свои особенности в конструкции. Но все они имеют следующие узлы.

Водозаборник с решеткой — представляет собой несущею силовую деталь, а также имеет большое значение в гидродинамике водомета. Есть несколько правил изготовления этого элемента:

1. Свод детали. Должен позволять воде безотрывно поступать в корпус, поэтому он не должен быть крутым.
2. «Губа» или входящая кромка. Должна иметь гидродинамический профиль.
3. Сечение водосборника и губы. Должны соответствовать по размеру и плавно переходить в круг перед лопастями импеллера.

Импеллер или «рабочее колесо»— предназначен для преобразования энергии от двигателя путем вращения лопастей и проталкивания воды. Эти узлы могут иметь несколько видов конструкции:

1. Осевые. Характеризуются высокими показателями значения упора, при движении на малой скорости. Отличаются простотой изготовления и невысоким КПД, в основном используют на малооборотных аппаратах.
2. Осе-диагональные. Выдают при работе высокий КПД, тем самым эффективно работают на разных оборотах.
3. Диагональные, а также шнековые. Более сложные в изготовлении и технически совершенные детали, способные выдавать максимальный КПД. Устанавливаются на аппаратах, работающих при больших оборотах, и дают возможность развивать высокую скорость.

Изготавливаются эти узлы из нержавеющей стали, а также сплавов цветных металлов. Для производства применяется способ точного литья, реже используют сварные элементы.

Спрямляющий аппарат — имеет важное значение в работе водомета, он предназначен для направления струи выходящей воды. Варианты исполнения:

1. Лопаточное поджатие — преимуществом данного вида является возможность уменьшить размеры водомета. Лопатки в этом варианте одновременно выполняют функцию сопла.
2. Щелевой — применяется достаточно редко, в основном, для водометов на больших судах. Для навесных двигателей применяются редко из-за большой потери КПД.

Сопло — предназначено для формирования водной струи и путем ее поджатия и создания реактивной тяги. В зависимости от диаметра сопла, может меняться мощность установки до 50%. Многие производители совмещают спрямляющий аппарат непосредственно с соплом, это позволяет уменьшить размеры конструкции.

Реверсивно-рулевой узел — вариантов исполнения этого элемента много, у каждого производителя есть свои способы, но все они, должны отвечать основным требованиям:

1. Управление судном, должно осуществляться без значительных усилий.
2. Мощность, должна эффективно расходоваться.
3. Обеспечение хорошей управляемости, при маневрах и перемещении в разных скоростных режимах.

Варианты исполнения:

1. Поворотная насадка.
2. Поворотное сопло.
3. Реверсивная заслонка.
4. Рули в потоке.

Для управления этим узлом используют привод. В зависимости от мощности силовой установки, он может быть сделан в нескольких вариантах:

1. Гидравлический. Применяется для агрегатов, больше 250 лошадиных сил.
2. Механический. Для двигателей до 150 лошадиных сил.
3. Электромеханический. Может применяться я для установки на механизмы, с малой и средней мощностью.

Дейдвудные уплотнения, а также подшипниковые узлы — учитывая особенности эксплуатации водомета, в основном, комплектуют подшипниками качения. В качестве уплотнительных соединений, используют торцевое уплотнение.

Преимущества и недостатки

Применение водометной насадки в различных условиях эксплуатации несет в себе положительные и отрицательные моменты. Полюсы следующие:

1. Вращающиеся детали находятся внутри корпуса, что обеспечивает их защищенность.
2. Возможность эксплуатации на мелководье и в условиях большого скопления предметов на воде.
3. Безопасность для людей и животных.
4. Качественно и правильно подобранное устройство, позволяет развивать большие скорости.
5. Быстрота совершения маневров, торможения и разворота.
6. Моторесурс выше, чем у винтового двигателя.
7. Отсутствует необходимость подбирать винт для разных условий эксплуатации и загруженности лодки.

К минусам можно отнести:

1. Поперечный размер, больше чем у гребного винта.
2. Большинство таких агрегатов, значительно теряют в мощности. Эти потери могут достигать 30% при движении на малой скорости.
3. Есть особенности управления судном, они связаны с конструкцией и принципом работы.
4. Высокая стоимость изделий, которые поставляются известными мировыми производителями.

Как создать водометный двигатель для лодки ПВХ?

При изготовлении самодельной версии мотора для ПВХ лодки возникает гораздо меньше трудностей, нежели при их создании для массивных лодок. Причина заключается в том, что для подобных лодок подходят любые моторы вне зависимости от их конструкционного исполнения. Лучше всего выбирать для них двигатели мощностью порядка 15-20 лошадиных сил.

Немаловажным моментом является то, что найти подобные двигатели не составляет труда, а уровень их исполнения довольно высокий. К тому же они предусматривают множество вариантов, что позволяет каждому человеку подобрать для себя модель двигателя в соответствии со своими потребностями.

Наиболее подходящими для создания такого двигателя для ПВХ-лодки считаются двигатели, имеющие минимальный вес. И, хотя, такие моторы встречаются и среди отечественной продукции, все же желательно отдавать предпочтение моделям зарубежного производства.

Чтобы сделать подобный водомет, понадобятся следующие материалы:

• лодочный мотор;
• штучный редуктор;
• специальный фланец;
• ступица;
• сварочный аппарат;
• развертки водосборника;
• схема двигателя;
• штуцеры;
• качественный клей.

В целом двигатели для ПВХ-лодок создаются с применением тех же материалов, которые требуются для изготовления водомета, устанавливаемого на простую лодку.

Подготовка

Приступая к созданию водомета для лодки ПВХ, важно учесть все нюансы, так как любой недочет способен повлиять в будущем на работоспособность двигателя. Для работы следует использовать лишь материал, который обладает всеми необходимыми техническими характеристиками

Учитывая, что изготовление подобного мотора своими руками осуществляется с применением специализированной техники, следует заранее побеспокоиться о наличии необходимых материалов

Для работы следует использовать лишь материал, который обладает всеми необходимыми техническими характеристиками. Учитывая, что изготовление подобного мотора своими руками осуществляется с применением специализированной техники, следует заранее побеспокоиться о наличии необходимых материалов.

Несмотря на то, что процесс создания самодельного водомета для ПВХ-лодки не сопряжен с серьезными трудностями, все работы необходимо выполнять без больших задержек.

Изготовление

Если опираться на данные многочисленных наблюдений, то оптимальным под входной частью патрубка в устройстве считается объем воды, который на 1-1,5 диаметра больше входного водовода.

Когда лодка с водометом минует мелководные места глубиной около 0,1-0,15 м, можно ощутить редкие толчки. Как раз в таких случаях водометы могут легко забиться. Во избежание подобного, желательно установить на них фильтр.

Чтобы самодельный водомет прослужил максимально долго, желательно приступать к его изготовлению при наличии чертежей. Проблем с их поиском не возникает, благо в сети их имеется большое количество.

Однако, среди них могут встретиться и такие, которые имеют недочеты. Поэтому, чтобы самодельный водомет получился максимально надежным, все работы следует выполнять с применением специального оборудования.

В процессе эксплуатации водомет для ПВХ-лодки функционирует в обычном переходном режиме. Поэтому он будет в состоянии развивать мощность порядка 13-17 км/ч. При подобных показателях двигатель будет в состоянии обеспечить вывод лодки из ПВХ для проведения глиссеровки.

Если говорить о КПД водометов, устанавливаемых на ПВХ лодки, то он обычно составляет 50%. Для эффективной работы при выборе винтов следует ориентироваться на габариты мотора.

Описание водометных насадок на лодочный мотор

Водометная насадка представляет собой приспособление, похожее на насос, которое достаточно сильно увеличивает КПД судовых двигателей.

Принцип работы

По сути водометный двигатель и гребной винт, действуют по одинаковой схеме. Лопатки насоса, также как лопасти винта, под ускорением выталкивают воду с носа лотки к её корме.

Различия в том, что весь этот процесс происходит в трубе расположенной внутри судна, а не под его днищем и струя воды под напором выплескивается их сопла находящегося над водой.

Где применяется

Водометные двигатели можно использовать на таких водных транспортах как:

• Гидроциклы;
• Спорт-лодки;
• Спасательные лодки. Им приходиться маневрировать возле людей поэтому чтобы не нанести увечье, используют водометные двигатели.
• Пожарные судна;
• Туристические судна;
• Патрульные катера;
• Военные катера;

Достоинства

Водометные насадки, так же как и сами двигатели, обладают большим количеством плюсов. Ниже представлены преимущества насадок и двигателей, так как их достоинства распространяются и на насадки:

• Самый большой плюс это то, что есть возможность передвигаться по мелководью, так как нет выпирающих лопастей. Также этот механизм позволяет «залезть» прямо на пологий берег, а с помощью заднего хода можно вернуться обратно. Эту функцию, часто используют патрульные и спасательные судна;
• Водометы безопасны. Как уже было написано, спасательные судна используют это, что бы не покалечить людей во время маневров в близи с ними;
• Работающие части механизма защищены от попадания мусора. Эту функцию используют рыбаки, которые рыбачат в местах скопления тины и водорослей;
• Плавный ходы;
• Легкий спуск в воду и обратно;

А теперь о плюсах непосредственно насадок:

• Весь комплект состоит из 6 деталей, которые очень просто собрать;
• Нет углового редуктора;
• КПД не падает при просасывании песка;
• Легкость при установке.

Минусы

• Первый минус, который бросается в глаза – это цена. Водометы стоят дороже на много дороже чем винтовые двигатели. Это же касается и насадок;
• Если человек привык к рулевому механизму, управление лодкой с водометом для него будет очень сложной задачей;
• В случае если судно стоит на месте, то каналы зарастают, и это значительно повлияет на скорость.
• Чистка каналов проблематична;
• Теряется мощности при трении воды в канале.
• Большие поперечные размеры;
• КДМ практический в два раза ниже чем на винтовых двигателях.

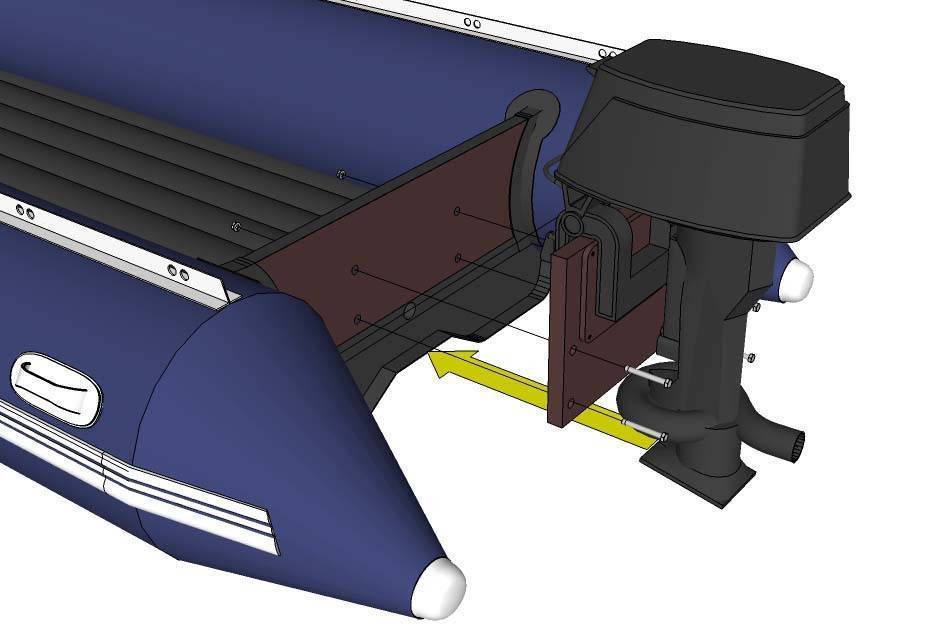

Этапы сборки

Общий принцип сборки водометных насадок на лодочные моторы от разных производителей практически ничем не отличается. Для примера, рассмотрим порядок установки своими руками на ямаху 40.

Сначала надо отделить узлы, связанные с ходовым винтом:

1. Снимается редуктор, для этого надо открутить четыре болта и гайку тяги реверса.
2. Снять тягу реверса.
3. Отделить редуктор.

Далее необходимо извлечь изделие из упаковочной коробки, осмотреть на предмет повреждений и проверить комплектность:

1. Поместить в корпус улитки вал импеллера и закрепить его четырьмя болтами.
2. Корпус помпы отделяем от редуктора, затем снимаем крыльчатку, пластины и резиновый уплотнитель отсекателя.
3. Устанавливаем на направляющие пластины помпы, фиксируем шпонкой. На вал одеваем крыльчатку.
4. Резинку от редуктора надо вставить в пластину отсекателя из kit.
5. Закрепить отсекатель двумя болтами к плите.
6. Вставить направляющие из kit в корпус улитки.
7. Убрать сальник из помпы и закрепить ее четырьмя болтами к корпусу.
8. Сальник из kit одеть на вал и поместить в помпу.
9. Установить переходник из бронзы на помпу.
10. Прикрутить плиту из kit к дейдвуду на четыре болта.
11. Одеть и затянуть контргайку на фиксатор тяги.
12. По шлицам вала одеваем улитку на мотор и фиксируем ее одним болтом. Затем закрепляем двумя длинными и двумя короткими болтами внутри.
13. На вал импеллера установить новою шпонку и одеть импеллер.
14. Устанавливаем регулировочные шайбы и пластиковую и жестяную прокладку.
15. На вал одевается фиксирующая пластина и закручивается гайка, после этого она контрится пластиной.
16. Ставим водоприемник и фиксируем его гайками.
17. Присоединить тягу реверса от водомета к штатному переключателю. На этом сборка и сборка закончена.

Правильно подобрать водометные насадки на Ямаху 15, 30, 40, можно здесь: http://motormaran.ru/benzinovye-motory/vodometnie-nasadki/yamaha-1/. Выбрать по параметрам на Сузуки, смотрите тут: http://motormaran.ru/benzinovye-motory/vodometnie-nasadki/vodometnye-nasadki-suzuki/. Если надо подобрать водометные насадки на Тохатсу, тут: http://motormaran.ru/benzinovye-motory/vodometnie-nasadki/vodomet-tohatsu/.

Чтобы подобрать механизм, надо учитывать:

1. Год выпуска, модель и марку изготовителя.
2. Мощность двигателя, она обычно указывается в цифровом индексе названия модели. Например: Suzuki DT15as тут 15 будет означать количество лошадиных сил.
3. Технические характеристики лодки.

Важно: Правильный подбор устройства под параметры лодки поможет избежать необходимости увеличения высоты транца. Грамотно установленный агрегат должен находиться в воде только на глубину приемника

Где купить?

Приобретать, лучше в официальных дилерских центрах, или заказать у них доставку, через интернет. Покупая основной агрегат, следует сразу заказать специальные смазочные материалы, для технического обслуживания.

Таблица стоимости в России:

Производитель	Мощность мотора (л. с.) или модель двигателя	Диапазон цен (руб.)	Где можно купить
SUZUKI (сузуки).	До 20 л.с. DT9.9-15	70–90 тыс.	http://www.eastmarine.ru/vcd-11999-9-104400/goodsinfo.html
YAMAXA (ямаха).	До 20 л.с.	40–78 тыс.	http://www.eastmarine.ru/vcd-3234/catalog.html
	30 л.с.	80–95 тыс.	http://www.eastmarine.ru/vcd-3234/catalog.html
	40 л.с.	85–100 тыс.	http://www.eastmarine.ru/vcd-3234/catalog.html
TOHATSU (тохатсу).	25-30 л.с.	120–140 тыс.	http://mercury-mag.ru/vodometnaja-nasadka-dlja-motora-tohatsu-25-40.html

Совет: Покупая изделия от недостаточно известного производителя, или не проверенного поставщика, следует обратить внимание на качество применяемого металла, плотность подгонки деталей и надежность соединений. Обязательно ознакомиться с сертификатом и проверить возможность гарантийного обслуживания

А также поинтересоваться о возможности дополнительной покупки, расходных материалов и запасных частей.

Рассмотрев особенности устройства, положительные и отрицательные стороны, его применения, хозяева лодок задумываются о переоборудовании своих моторов. Учитывая высокую стоимость, следует четко понимать целесообразность этой операции. Для этого надо проанализировать особенности основных условий эксплуатации судна. Это даст возможность сделать правильный выбор и понять необходимость использования этих приспособлений, для конкретного случая.

Итоги

Придя к заключению, можно отметить, что на самостоятельное изготовление лодочного двигателя требуется не более одного дня. Задача не особо трудная, достаточно лишь обзавестись необходимыми знаниями и умениями, прочитав необходимое количество информации.

Даже приобретя изделие известного производителя никогда нельзя быть уверенным, что изделие окажется качественным и выгодным.

Поэтому чтобы не пришлось тратить деньги на вещь, которая через некоторое время может выйти из строя, лучше воспользоваться решением, сделать мотор самостоятельно. Что может сэкономить не только время, но и финансы.
