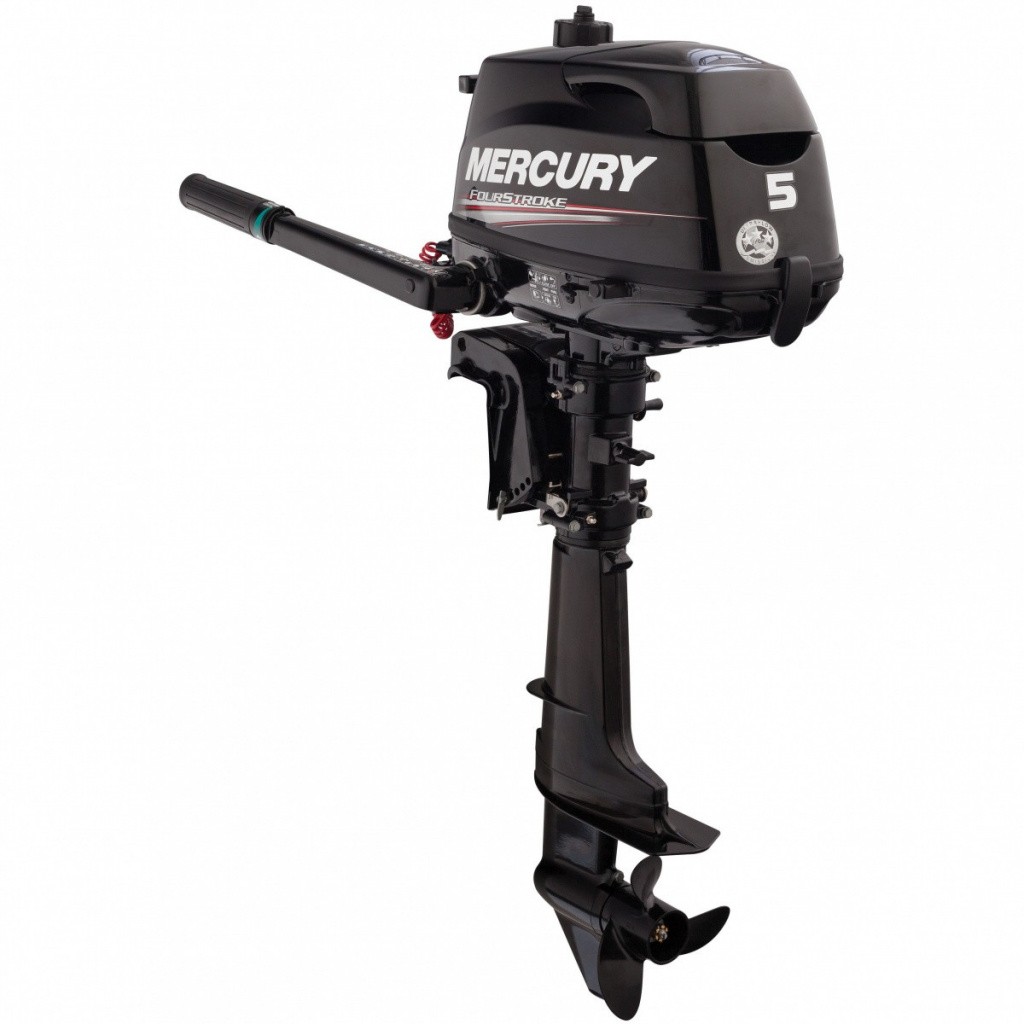

Какие размеры (длины) ног лодочного мотора бывают
Производители водной техники сделали условный типоряд, обозначив ноги мотора под длине определенными буквами:
Моторы с короткой ногой S создают для самых скромных надувных лодок, которыми пользуются рыбаки-любители. А вот моторы с большим размером уже годятся для катеров и яхт к более мощным моторам. Бывают подвесные моторы по 250 «лошадок», и они предназначены для быстроходных плавучих средств. В таких случаях длина дейдвуда варьируется от 635 до 762 миллиметров.

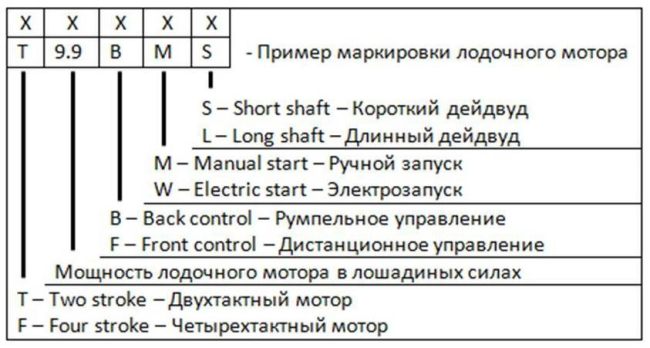

На самом моторе расшифровать длину ноги можно по следующей маркировке.
Большинство моделей подвесных моторов выпускаются с различной длиной дейдвуда.
Высота транца s
Длина ноги лодочного мотора. У разных производителей маркируется одними литерами, но имеют разное, так сказать, количество сантиметров, это уже знают все и общим местом стало ругать нерадивых производителей лодок, за лепку транцев неизвестно какого размера. — это было вступление к простой заметке в раздел «техподдержка» которая должна была называться «Длина ноги лодочного мотора». Был план: составить простую табличку из официальных данных ТТХ, взглянуть на среднюю температуру по больнице и выдать рекомендации по начальному положению настройки комплекта. Да не тут-то было! Настоящая заметка переименована, отправлена в раздел «кают-компания» и первоначальная задача отложена на неопределённое время. Итак —
Тохатсу — S — 435 mm | L — 562 mm | UL — 689 mm
— это действительно размер от верха транца до кавитационной плиты. Тохатсу мне очень симпатичны не только потому, что я ими приторговываю, а скорее и сотрудничаю потому что всё просто, ясно и надёжно.Ямаха — S:424 мм L:550 мм — это не длина ноги, а некоторая рекомендация. Это удивительно, на официальных сайтах Ямахи нет длин ног! Есть замечательный габарит (именно «габарит» и при этом рекомендованный): рекомендуемая высота транца судна S:424 мм, L:550 мм — для каких типов судов и каких целей при этом не раскрыто. Дальше ещё веселее:Хонда — Длина вала S, L .. вот так буковками, без цифр — это на офф сайте. В паспортах расшифровано: S: короткий дейдвуд, L: дейдвуд нормальной длины, X: дейдвуд увеличенной длины. Точка.Сузуки — Транец плавсредства: S — 381 мм L — 508 мм X — 635 мм XX — 762 мм . см.выше. Данные взяты с сайтов головных представительств и из паспортов, скачанных на тех же сайтах.
В плане не было лазать по форумам за информацией, а любопытно стало, и вот что выяснилось. При беглом взгляде выходит, что упоминаемые цифры копипастятся из тайных источников и в особо запущенных случаях в одной фразе случается странное. Цитата: «Остальные марки моторов также имеют длину ноги порядка 423 (Яма
25-30сил), 435мм — Тоха ;436-440 — Яма 8-15 сил. » — ну, где-то так, семь, восемь.
Нашлось такое мнение: Цитата: «А «плюсы» L-ноги даже на лёгких моторах таки есть, голова движка находится дальше от водной взвеси, которая оказывает не самое благоприятное воздействие на детали двигателя. Заливание попутной волной, намного меньший (хотя он на лёгких моторах и при S-ноге очень мал) шанс на гидроудар и прочее . При равных объёмах L-нога для моих условий эксплуатации это серьёзный бонус, так как выхожу на воду не только по штилю, а и при серьёзном волнении, так что мне L-ногой будет на воде спокойнЕе.» В последней части подтверждаемое и нашими покупателями. На Охотском море суровые дальневосточные мужики, гонящиеся не за мифическими км/ч, а за надёжностью и уверенностью в завтрашнем дне, считают стандартный транец Ротана 520 транцем L (хотя сам Ротан считает его S). Это было лирическое отступление о невозможности усреднённых параметров для всех возможных способов эксплуатации.
А теперь Внимание, финал! В пыльных тайниках откопаны схемы и таблицы размеров Ямахи по моделям и мозг взорвался. Приложенные картинки, если мелкие, можете и не открывать, и цифры я переписывать не буду, потому как они все разные
А именно буковки S, L и тд в таблице имеют РАЗНЫЕ значения в мм. Действительно Ямаха обозначает не длину дейдвуда, а абстрактно рекомендованную высоту абстрактного транца. А скорее транца определённого корпуса в определённых обстоятельствах. Но мы с вами об этих обстоятельствах не узнаем никогда.
Это я к чему. Добросовестный производитель серийных лодок должен строго указать на шильде марку и модель мотора, который нужно набрасывать на транец, чтобы избежать пляски с бубнами, а в случае с катамараном, ещё и указать в руководстве по эксплуатации с каким именно грузом и в какую погоду следует выходить на воду… Я ёрничаю, вы заметили, но в этом случае стало бы понятно указание скорости* на шильде и в паспорте в соответствии с требованием ТР/ТС 2012 (*скорости чего не знают даже авторы ТР/ТС 2012).
Бывалый водномоторник посмеётся над моей запиской, как матрос над практикантом, продувающем макароны, а начинающих я рассчитываю поразить до глубины души!
И кстати, если сравнить S Тох и все многочисленные S Я, то получается, что транец, сделанный под Тоху, чтобы двинуть в таких же условиях Ямой, придётся таки резать…
На что влияет высота транца. Как правильно выбрать надувную лодку
Активный отдых на природе всегда был и остается лучшим способом развеяться, отвлечься от городской суеты, накопить сил и положительных впечатлений, необходимых человеку для хорошего эмоционального тонуса в повседневной жизни. Какими бы семимильными шагами не шел вперед технологический прогресс, как бы ни менялись ценности и что бы ни происходило в городах, человек прежде всего остается царем природы, в которой, несмотря на свою постоянную занятость, он регулярно нуждается.
Охота и рыбалка испокон веков были и остаются одними из любимых способов времени препровождения человека в России; в наше время в специализированных магазинах можно найти все необходимое снаряжение для этих видов активного отдыха. И конечно же, ни серьезная рыбалка, ни охота не обходятся без надувных лодок
В этой статье мы поговорим о том, как правильно выбрать надувную лодку и на какие из ее характеристик стоит обратить внимание в первую очередь
Характеристик у надувных лодок предостаточно. Опытные рыбаки и охотники давно разобрались на собственном опыте, что к чему, но, если вы еще не успели стать заядлым любителем активного отдыха такого рода, вам обязательно понадобится помощь или совет. Ведь надувные лодки бывают: гребные, моторные, моторно-гребные, с килем и без, с различными видами пайола и транца, и конечно, с различной грузоподъемностью. Вопросов может возникнуть множество, но чуть ли ни самый распространенный из них звучит так: что такое транец и на что влияет его высота?

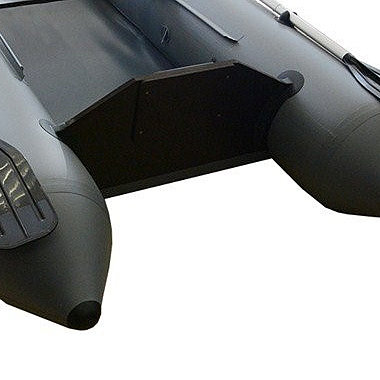

Транцем называется пластина в кормовой части лодки, на которую крепится мотор. Различают стационарный и подвесной вид транца. Чем выше транец, тем большей мощностью может обладать устанавливаемый на него мотор. А значит, высота транцевой доски напрямую влияет на скорость лодки, количество брызг во время движения, топливный расход и возможность выхода на глиссирование. Такая, казалось бы, внешне незаметная деталь – и так важна! Некоторые рыбаки-любители самостоятельно меняют высоту транца, «наращивая» его, но все-таки в целях уменьшения хлопот лучше сразу выбрать надувную лодку с подходящей высотой транцевой доски.
Стандартная высота транца может различаться у разных производителей на 20-25мм, но наиболее часто встречаются значения: 381, 508, 635 мм. Если длина ноги мотора соответствует высоте транца лодки, можно добиться отличных скоростных показателей.

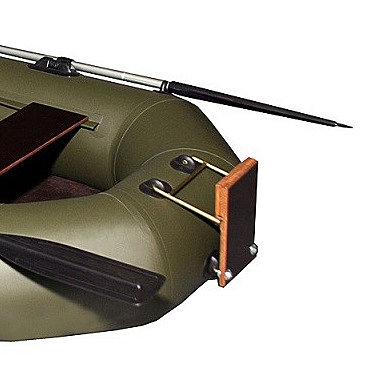

Подвесные транцы как правило используются на негабаритных надувных лодках с моторами небольшой мощности (до 5 л.с)
Если ваша цель – рыбалка или охота в небольшой дружеской компании до 3-х человек, то вам следует обратить внимание на лодки из ПВХ с подвесным транцем. Транец обычно производится из прочной влагостойкой фанеры
Его высота на лодках такого типа как правило составляет 381 мм.
Стационарные транцы часто встречаются на моторных надувных лодках и подходят для более мощных двигателей. Надувные лодки со стационарными транцами бывают достаточно функциональными и очень вместительными – некоторые модели (как, например, надувная лодка ПВХ Altair Pro Ultra 425) могут брать на борт до 8 человек и при этом на них можно устанавливать моторы мощностью до 30 л.с. Высота транца на таких лодках так же составляет 381 мм. Транец с высотой 508 мм встречается на специализированных спасательных и рыбацких лодках 4-6 метров в длину, а высота 635 мм – на серьезных промысловых судах и яхтах.
При выборе надувной лодки также стоит обратить особое внимание на ширину ее кокпита. Кокпит – это открытое помещение на палубе, предназначенное для размещения пассажиров и ручной клади
Чем шире кокпит, тем больше вместимость лодки.
На лодках с более мощным мотором обычно присутствует надувной киль, что улучшает мореходные качества лодки, ее устойчивость на воде и маневренность. На самых простых негабаритных моторно-гребных лодках с вместимостью от 1 до 2 человек киль может отсутствовать, что в принципе, естественно, поскольку такие модели в нем просто-напросто не нуждаются.
Выбирая надувную лодку, в первую очередь стоит определиться, для чего она вам нужна: для рыбалки/охоты в компании до 3-х человек, для путешествий большими компаниями, для сплавов по бурным каменистым рекам или выходов на спокойные небольшие озера? Именно от этого будет зависеть, нужна ли вам более или менее мощная лодка, с жестким или надувным дном, моторная или на веслах, с фанерным пайолом или без него. Если же вы все еще не знаете, какую надувную лодку выбрать, позвоните нам по телефону 8 (812) 900-85-41 и лучшие консультанты с удовольствием ответят на все ваши вопросы.
C полным ассортиментом Вы можете ознакомится в разделе Лодки ПВХ
Правильная установка лодочного мотора — подбор высоты транца и угла наклона
Рано или поздно многие увлеченные рыболовы все же покупают лодки и моторы к ним. Такая покупка существенно расширяет возможности рыбака как в плане поиска удачных мест, так и в плане способов ловли – тот же троллинг, который считается столь эффективным при охоте на хищника, возможен лишь при наличии плавательного средства с двигателем.
Однако перед покупкой стоит изучить все особенности, касающиеся установки мотора на лодку, такие как, к примеру, высота транца под конкретный двигатель, угол наклона, предпочтительный способ крепления транца, и многие другие параметры. К примеру, при отсутствии антикавитационной плиты сначала могут возникать повреждения гребного винта, а дальше без замены этой детали будут страдать и другие узлы двигателя, и в скором времени может понадобиться далеко не дешевый ремонт. Поэтому установка лодочного мотора на лодку по возможности должна выполняться человеком, имеющим в этом деле хоть какой-то опыт.
Установка
Почти у всех лодочных моторов предусмотрены стандартные привычные всем узлы крепления к лодке Таковыми являются транцевые скобы. Мотор крепится на транце лодки строго по центру с помощью транцевой скобы и зажимов. Зажимы должны быть завернуты до упора, и во время плавания проверяться, так как от вибрации лодки могут ослабевать. Плохое закрепление мотора приводит к смещению мотора, снижению управляемости и может послужить причиной аварии. Тщательно затягивайте транцевые зажимы и регулярно проверяйте во время плавания. Если в комплект Вашего мотора входит страховочный трос, то закрепите его на транцевой скобе мотора, а другой конец пристегните к лодке. В противном случае возможна потеря мотора.
В случае падения мотора в воду, постарайтесь как можно быстрее передать мотор специалистам для полной ревизии. Надеемся, что с Вашем мотором подобного не случится. Придерживайтесь изложенных в этой статье правил.
В процессе водных испытаний проверьте плавучесть лодки в состоянии покоя с максимальной загрузкой. Проверьте, чтобы уровень воды был ниже выпускного отверстия насадки глушителя, и при неработающем моторе вода не попадала в отверстие насадки.
Перегруз лодки ведет к потере устойчивости. Не устанавливайте подвесной лодочный мотор большей мощности, чем рекомендована производителем лодки.
Неправильная установка мотора может привести к снижению управляемости, потере контроля и к опасности возгорания. Во избежание этого, при первой самостоятельной установке мотора на лодку проконсультируйтесь у специалиста, либо произведите установку в присутствии специалиста.
Мотор устанавливается по центральной линии лодки (килевая линия). После установки мотора убедитесь, что лодка имеет хороший баланс. В противном случае лодка будет иметь плохую управляемость. При установке мотора на безкилевые и ассиметричные лодки консультируйтесь у производителя лодок.
Для достижения минимального сопротивления воды угол отклонения плоскости ватерлинии от оси винта мотора должен быть минимален.
Большое влияние на сопротивление воды оказывает высота крепления мотора. При слишком высокой установке мотора возникает тенденция к кавитации,- винт начинает вращаться в водно-воздушной среде, что приводит к снижению скорости лодки, завышенным оборотам мотора и в конечном итоге – к перегреву мотора. При установке мотора слишком низко — растет сопротивление воды, что приводит к потере мощности. Мотор должен быть установлен таким образом, чтобы расстояние от днища лодки до антикавитационной пластины мотора составляло 0-25мм (0-1 дюйм).
Оптимальная высота крепления мотора зависит от комбинации лодка-мотор. Пробный заплыв на лодке позволит уточнить высоту установки. Для более точной установки проконсультируйтесь у производителя лодки.
Высота транца лодки
Стандартная высота дейдвуда составляет 381 мм, однако даже в моторах одной компании-производителя она может отличаться на 20-25 мм. Благодаря оптимальному положению мотора можно увеличить скорость лодки и уменьшить брызги за кормой.
Если вы устанавливаете двигатель, а антикавитационная плита оказывается ниже рекомендуемых границ, можно ослабить шурупы и установить нужную высоту транца, а затем осуществить тестовые заезды, предварительно уже закрепив пластину.
Если высота выбрана правильно, вы сможете добиться путём таких процедур повышения скорости лодки. Вместе с этим уменьшиться и расход топлива, а также брызгообразования.
Расположение подвесного мотора
Первый этап установки подвесного мотора заключается в размещении его на корме с соблюдением симметричности по отношению к бортам плавсредства.
Расположение по высоте:
- Рекомендуемый уровень размещения антикавитационной пластины составляет 0-50 мм ниже самого днища лодки.
- Следует знать, что уровень установки мотора должен выбираться с учетом действительного назначения данного судна, а также типа его корпуса. Именно поэтому необходимо строго придерживаться указанных рекомендаций производителей водных судов, которые в обязательном порядке описываются в прилагаемых документах.
- Рекомендуемая глубина расположения антикавитационной пластины составляет минимум 100 мм по отношению к поверхности воды. Иначе произойдет нехватка воды, поступающей через насос в систему охлаждения, а это уже перегрев подвесного мотора и последующие за этим неисправности.
- Если установка двигателя была осуществлена слишком низко, что недопустимо, это может привести к различным механическим повреждениям.
- При максимальной нагрузке на водное судно следует опустить мотор полностью и заглушить. По завершении рекомендуется проверить, где оказалось выпускное отверстие холостого хода. Безопасной дистанцией считается 150 мм и больше по отношению к уровню воды.
Привод в удовольствие
Идеальной областью применения электромоторов служат мелкие и средние озера и реки с медленным течением, например, в зоне подпорных сооружений. При слабом ветре ими можно воспользоваться и на крупных озерах и водохранилищах; в тихую и ясную погоду с них можно порыбачить даже на Балтийском море. Но не вздумайте делать это при ветре силой более трех-четырех баллов! Рисковать не следует. Независимо от того, ходите ли вы с электромотором или с двигателем внутреннего сгорания, вам необходимо всегда иметь с собой пару весел и тяжелый якорь. Такие вспомогательные средства могут спасти вашу жизнь! Там, где можно обойтись электромотором, поездка превращается в истинное удовольствие. Ни шума, ни выхлопных газов, а лодка тем не менее движется по воде словно «от легкого дуновения». К тому же подкупает простота управления. Длина «ноги» устанавливается с помощью регулировочного винта, а угол дифферента изменяется простым наклоном мотора.
Высота транца s
Длина ноги лодочного мотора. У разных производителей маркируется одними литерами, но имеют разное, так сказать, количество сантиметров, это уже знают все и общим местом стало ругать нерадивых производителей лодок, за лепку транцев неизвестно какого размера. — это было вступление к простой заметке в раздел «техподдержка» которая должна была называться «Длина ноги лодочного мотора». Был план: составить простую табличку из официальных данных ТТХ, взглянуть на среднюю температуру по больнице и выдать рекомендации по начальному положению настройки комплекта. Да не тут-то было! Настоящая заметка переименована, отправлена в раздел «кают-компания» и первоначальная задача отложена на неопределённое время. Итак —
Тохатсу — S — 435 mm | L — 562 mm | UL — 689 mm
— это действительно размер от верха транца до кавитационной плиты. Тохатсу мне очень симпатичны не только потому, что я ими приторговываю, а скорее и сотрудничаю потому что всё просто, ясно и надёжно.Ямаха — S:424 мм L:550 мм — это не длина ноги, а некоторая рекомендация. Это удивительно, на официальных сайтах Ямахи нет длин ног! Есть замечательный габарит (именно «габарит» и при этом рекомендованный): рекомендуемая высота транца судна S:424 мм, L:550 мм — для каких типов судов и каких целей при этом не раскрыто. Дальше ещё веселее:Хонда — Длина вала S, L .. вот так буковками, без цифр — это на офф сайте. В паспортах расшифровано: S: короткий дейдвуд, L: дейдвуд нормальной длины, X: дейдвуд увеличенной длины. Точка.Сузуки — Транец плавсредства: S — 381 мм L — 508 мм X — 635 мм XX — 762 мм . см.выше. Данные взяты с сайтов головных представительств и из паспортов, скачанных на тех же сайтах.
В плане не было лазать по форумам за информацией, а любопытно стало, и вот что выяснилось. При беглом взгляде выходит, что упоминаемые цифры копипастятся из тайных источников и в особо запущенных случаях в одной фразе случается странное. Цитата: «Остальные марки моторов также имеют длину ноги порядка 423 (Яма
25-30сил), 435мм — Тоха ;436-440 — Яма 8-15 сил. » — ну, где-то так, семь, восемь.
Нашлось такое мнение: Цитата: «А «плюсы» L-ноги даже на лёгких моторах таки есть, голова движка находится дальше от водной взвеси, которая оказывает не самое благоприятное воздействие на детали двигателя. Заливание попутной волной, намного меньший (хотя он на лёгких моторах и при S-ноге очень мал) шанс на гидроудар и прочее . При равных объёмах L-нога для моих условий эксплуатации это серьёзный бонус, так как выхожу на воду не только по штилю, а и при серьёзном волнении, так что мне L-ногой будет на воде спокойнЕе.» В последней части подтверждаемое и нашими покупателями. На Охотском море суровые дальневосточные мужики, гонящиеся не за мифическими км/ч, а за надёжностью и уверенностью в завтрашнем дне, считают стандартный транец Ротана 520 транцем L (хотя сам Ротан считает его S). Это было лирическое отступление о невозможности усреднённых параметров для всех возможных способов эксплуатации.
А теперь Внимание, финал! В пыльных тайниках откопаны схемы и таблицы размеров Ямахи по моделям и мозг взорвался. Приложенные картинки, если мелкие, можете и не открывать, и цифры я переписывать не буду, потому как они все разные. А именно буковки S, L и тд в таблице имеют РАЗНЫЕ значения в мм
Действительно Ямаха обозначает не длину дейдвуда, а абстрактно рекомендованную высоту абстрактного транца. А скорее транца определённого корпуса в определённых обстоятельствах. Но мы с вами об этих обстоятельствах не узнаем никогда
А именно буковки S, L и тд в таблице имеют РАЗНЫЕ значения в мм. Действительно Ямаха обозначает не длину дейдвуда, а абстрактно рекомендованную высоту абстрактного транца. А скорее транца определённого корпуса в определённых обстоятельствах. Но мы с вами об этих обстоятельствах не узнаем никогда.
Это я к чему. Добросовестный производитель серийных лодок должен строго указать на шильде марку и модель мотора, который нужно набрасывать на транец, чтобы избежать пляски с бубнами, а в случае с катамараном, ещё и указать в руководстве по эксплуатации с каким именно грузом и в какую погоду следует выходить на воду… Я ёрничаю, вы заметили, но в этом случае стало бы понятно указание скорости* на шильде и в паспорте в соответствии с требованием ТР/ТС 2012 (*скорости чего не знают даже авторы ТР/ТС 2012).
Бывалый водномоторник посмеётся над моей запиской, как матрос над практикантом, продувающем макароны, а начинающих я рассчитываю поразить до глубины души!
И кстати, если сравнить S Тох и все многочисленные S Я, то получается, что транец, сделанный под Тоху, чтобы двинуть в таких же условиях Ямой, придётся таки резать…
Установка мотора на транец
Установка мотора на транец
Как установить мотор на лодку так, чтобы она показала оптимальные качества водно-моторного комплекта: хорошую скорость в режиме глиссирования без вставания на дыбы (в кобру), рысканья и других неудобств?
Вначале важно определить — какой на вашей лодке тип транца. Тип транца — навесной или стационарный — должен соответствовать расчётной мощности лодочного мотора. Транец навесного типа, которым комплектуются некоторые мото-гребные модели, не подходит для установки подвесных лодочных моторов свыше 3.5 л.с
На практике это правило иногда нарушается, однако мы настоятельно не рекомендуем перегружать навесной транец установкой мотора в 5-6 и более лошадиных сил. Это может привести к печальным последствиям. А именно:

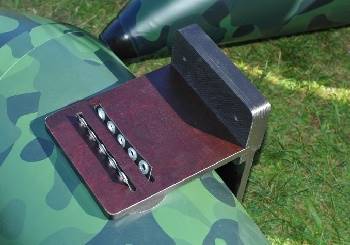

Транец навесного типа, которым комплектуются некоторые мото-гребные модели, не подходит для установки подвесных лодочных моторов свыше 3.5 л.с. На практике это правило иногда нарушается, однако мы настоятельно не рекомендуем перегружать навесной транец установкой мотора в 5-6 и более лошадиных сил. Это может привести к печальным последствиям. А именно:
- Лёгкая конструкция транца может не удержать заведённый мотор, возможен отрыв транца от баллона (навесной транец приклеивается к баллону с помощью специальных рымов: подобный тип соединения не может обеспечить большой запас прочности в силу своей специфики — невозможно обеспечить неразрывное соединение пластика рыма и ПВХ «шкуры» баллона). Отрыв транца по ходу движения и утопление мотора очень вероятны при превышении допустимой мощности.
- При отрыве транца мотор может подогнуться под корму лодки, и тогда вращающийся с большой скоростью винт способен располосовать ПВХ, что может привести к разрушению и потере плавсредства.

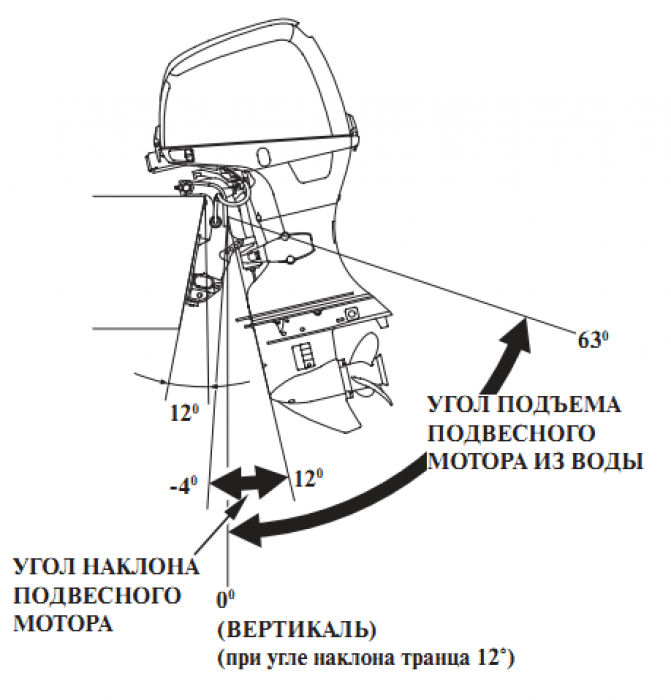

Как на лодке правильно выставить мотор? Угол наклона мотора.
Здесь нет универсального «рецепта» — найти оптимальный угол наклона мотора поможет только практика. В теории же всё просто: минимальное сопротивление движению вашего комплекта достигается в случае строго вертикального расположения мотора (ось мотора перпендикулярна поверхностному слою воды и антикавитационной плите). Однако в жизни случается так, что комплект не показывает желаемую скорость, если мотор установлен по правилам, с углом наклона в 0 градусов.
Как правильно установить мотор?
Оптимальное определение угла наклона вашего мотора может потребовать многочасовых испытаний на воде. Если вы заинтересованы в том, чтобы настроить этот параметр лучшим образом, обратитесь за консультацией и помощью в сервисные центры «Лодки-Питер». Наши опытные мотористы помогут добиться идеального положения мотора на транце вашей лодки. Вот вкратце основные представления о том, как правильно установить лодочный мотор на лодку. Всем водномоторникам желаем удачи на воде, катайтесь и не ломайтесь!
Пошаговая инструкция
Фиксация мотора на транце производится в определенной последовательности. Чтобы с максимальной эффективностью использовать мощность мотора необходимо начать с балансировки лодки
Правильное распределение уложенного в судно груза оказывает немаловажное влияние на возможности при передвижении
- Навешивают двигатель на транец. При выполнении этой операции агрегат должен располагаться строго посередине. Правильно установить лодочный мотор поможет килевая (центральная) линия.
- Затягивание креплений мотора. Практически все двигатели имеют одинаковую систему фиксации, которая называется «транцевые скобы».
- Дополнительное крепление с помощью страховочного троса. Один конец крепится к лодке, а другой к мотору.
- Подсоединение топливных шлангов.
Регулировка
От того, как установлен мотор на транце во-многом зависит ходовые возможности судна. В том случае если транец находится высоко и винт будет располагаться на срезе воздуха и воды, то имеется вероятность захвата воздуха, что отрицательно повлияет на КПД.
При слишком низко установленном транце увеличивается сопротивление, что тоже негативно сказывается на возможностях. В данном случае также значительно повышаются силы, выталкивающие переднюю часть лодки. При достаточно большой мощности мотора это может привести к опрокидыванию.
Горизонтальная настройка
При вращении винта создается вихревое движение воды. Которое немного сдвигает лодку от движения по прямой. Чтобы компенсировать это явление мотор можно немного сдвинуть к правому борту. Это позволит улучшить управляемость судна и его устойчивость.
- Для суден, имеющих плоскую форму дна, расстояние смещения составляет около 30 мм.
- Для плавсредств с килевой формой, лучше сместить двигатель на 50 мм.
Лодки, производимые популярными брендами, имею форму дна и кормы, которые нивелируют влияние вихревого потока. На таких средствах двигатель монтируется точно по центру.

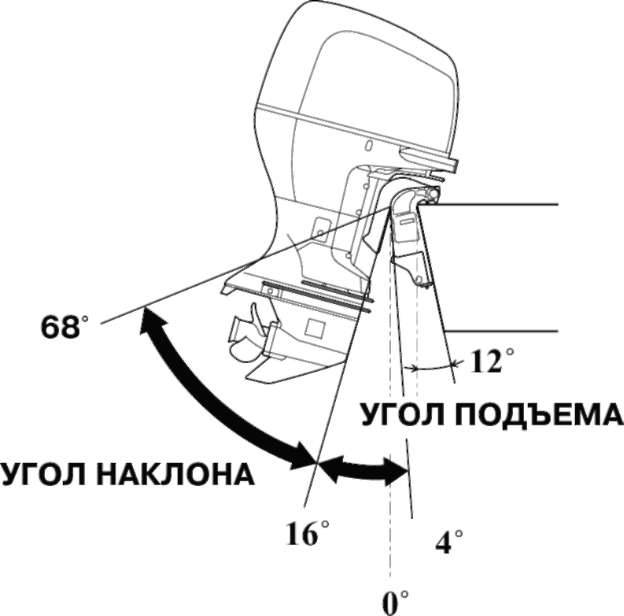

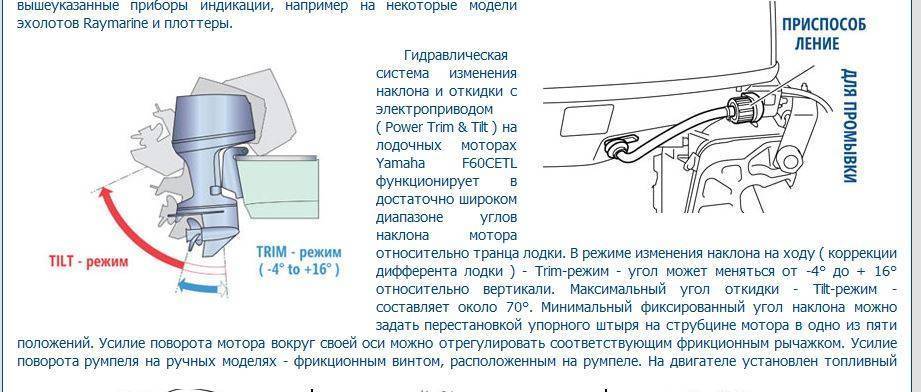

Регулировка угла наклона
От правильной установки угла зависит скорость передвижения, а также расход топлива. На этот показатель влияют такие факторы.
- Геометрические параметры и конструкционная схема плавсредства.
- Рабочий шаг гребного винта.
- Мощностные показатели двигателя.
- Общая масса груза (люди + вещи).
- Течение в водоеме.
- Сила ветра, размер волн.
Регулирование угла выполняется с использованием специальных штифтов. Переустановка штифта на 1 отверстие меняет наклон на 3 … 4 градуса.
Оптимальный угол наклона зависит от модели силового агрегата.
- Изделия импортного производства — 5 … 15 о .
- Салют — 4 … 24 о .
- Нептун, Вихрь — 5 … 15 о .
- Ветерок 8/12 — 0 …10 о .
Особенности крепления транца
По способу крепления к лодке, транец может быть навесным и стационарным. Навесные варианты в большинстве случаев используются под двигатели сравнительно небольшой мощности, так как такое крепление не способно выдерживать значительные нагрузки. Есть несколько способов, которыми могут крепиться навесные транцы:
- Фиксация при помощи жестких скоб к расположенному в корме баллону. Пока лодка не полностью надута, крепления надевают на баллон, после чего полностью надувают плавательное средство. Давление воздуха хорошо держит транец в заданном положении. Однако этот способ используется все реже и реже, так как при малейшем падении давления и транец, и соответственно двигатель получают подвижность.
- Две ленты из поливинилхлорида, имеющие отверстия для шнуровки. Транец в таком случае одной плоскостью упирается в корму, и дополнительно крепится полоской из прочного ПВХ материала, находясь в ней как в своеобразном кармане. Способ встречается достаточно часто, так как используется многими производителями лодок.
- Посредством специальных пластиковых креплений, приклеенных к кормовой части плавательного средства.Это также распространенный вариант, отличающийся простотой и надежностью, поэтому и используется многими производителями.

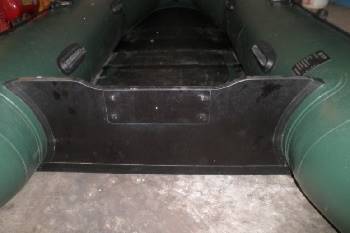

На некоторых плавательных средствах установлен стационарный транец. Вследствие большей прочности конструкции становится возможной установка мотора большей мощности, чем в случае с навесными. Однако следует учитывать, что высота транца не будет подходить под все моторы, и в ряде случаев возникает вопрос, как подогнать мотор под лодку. Стационарные конструкции могут крепиться следующим образом:
При помощи кронштейнов к днищу лодки и бортам. Данный способ в состоянии выдерживать даже нагрузки и вибрацию, создаваемые достаточно мощными двигателями.
Важно! Нередко транец расположен под небольшим углом к оси баллонов. Это конструкционная особенность, обеспечивающая нормальные условия для работы двигателя при перемещении лодки в глиссирующем режиме.
С помощью поливинилхлоридных лент к днищу и бортам
Способ также получил значительное распространение, однако его устойчивость к вибрации и сильным нагрузкам хуже, а значит мощные моторы лучше не использовать
С помощью поливинилхлоридных лент к днищу и бортам. Способ также получил значительное распространение, однако его устойчивость к вибрации и сильным нагрузкам хуже, а значит мощные моторы лучше не использовать.

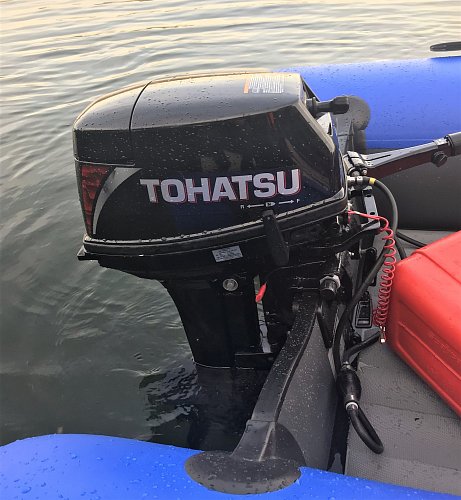

Фото 1. Мотор на невысоком транце.
Правила выбора гребного винта
Именно правильно подобранный гребной винт способен создать необходимую частоту вращения коленчатого вала лодочного мотора, но при условии, что дроссельная заслонка открыта полностью и судно максимально загружено. Помимо всего прочего, действительная частота вращения вала мотора зависит от размера гребного винта и технического состояния конкретного судна.
Если лодочный мотор, как и любой другой двигатель, будет эксплуатироваться при завышенных оборотах коленчатого вала, то это в скором времени приведет к негативным последствиям, которые могут сказаться на техническом состоянии мотора, а затем повлечет за собой серьезные неисправности.
Использование правильно выбранного гребного винта действительно может обеспечить не только высокую динамику, но и скорость движения, экономный расход топлива, ну и конечно же, плавность хода по водной поверхности.
Именно качественный и оптимально подобранный гребной винт значительно продлевает эксплуатационный срок службы подвесного мотора.
Идеальным можно считать тот гребной винт, который позволяет двигателю развить рекомендуемое количество оборотов при 80% загруженности водного судна. В случае достижения максимальных оборотов при полной загруженности плавсредства есть вероятность превысить рекомендуемые обороты при неполной загрузке лодки.
Если же двигатель развивает максимально возможные обороты при неполной загрузке судна, то по мере увеличения загруженности он будет «задыхаться». Как результат, неполная и чрезмерная загрузка судна значительно повышает расход топливной смеси и сокращает то расстояние, которое преодолевается на единицу потребления топлива
Именно отсюда исходит вся важность правильного выбора гребного винта
Следует знать, что для винта характерны следующие измерения:
- Диаметр, определяющий максимальный размер гребного винта по лопастям. В частности, грузовые судна используют винты большего диаметра, позволяющие им чувствовать себя уверенно при полной загруженности.
- Шаг определяет длину винтовой поверхности, которая образуется за счет лопасти винта за один оборот. Данный показатель необходим для обеспечения условий движения судна на высокой скорости и к тому же с экономичным расчетом.
Увеличивая шаг винта на одних и тех же оборотах двигателя, можно значительно повысить скорость лодки. Такие действия не только повышают эффективность работоспособности мотора, но и сокращают удельный расход топлива. Увеличение шага винта к тому же улучшает управляемость судна на скоростных поворотах.
Безусловно, материал, из которого изготовлен гребной винт, также считается значимым моментом. В некоторых ситуациях это важнее, чем показатель мощности двигателя. Для двигателей с мощностью 50-110 л. с. оптимальным вариантом являются нержавеющие винты из алюминия или стали.
Итак, установка мотора на лодку – это действительно ответственный момент, поэтому во избежание непредвиденных ситуаций на воде целесообразнее воспользоваться рекомендациями специалистов.

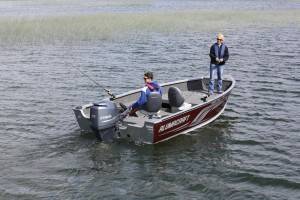

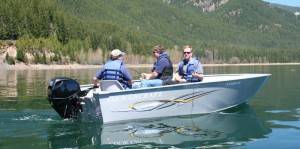

Лодка с жестким транцем
Между конструкциями моторных и гребных лодок имеется масса важных отличий. Лодки, предназначенные для использования вместе с подвесным мотором, обладают жестким транцем, который и служит для крепления мотора. Моторные лодки отличаются между собой по мощности двигателя и особенностям конструкции дна.
В лодках, которые рассчитаны на использовании небольшого двигателя с мощностью в 2-3 л.с., дно делается надувным или усиливается и поперечными рейками, тогда как лодки с более мощными моторами обладают жесткими пайолами, позволяющими более легко и безопасно глиссировать на высоких скоростях.
Существует ещё один тип лодок — Rigid Inflatable Boats (RIB) , «жесткие надувные лодки». Такие надувные лодки имеют V-образное днище из пластика или алюминия. Данный тип лодок характеризуются рядом преимуществ, среди которых наличие прочного днища , возможность использования двигателей с мощностью до 150 л.с., высокие показатели развиваемой скорости. Кроме того, лодки RIB не слишком тяжёлые.
Установка подвесного двигателя
Прежде всего нужно понимать, что все действия, направленные на крепление различных конструкторских элементов, должны быть произведены максимально надежно. В противном случае подвесной
мотор
может отсоединиться.
Чтобы безопасно поднять подвесной двигатель для последующей установки, рекомендуется воспользоваться так называемым гусем, а для фиксации подъемных тросов применить рым-болты соответствующего назначения.
Как правило, номинальный момент затяжки можно вычислить согласно следующим данным: 54 Н·м (5,5 кгс·м, 40 фунт·фут).
Конечно, используемое значение в этом случае выступает как ориентировочная информация, поскольку действительный момент затяжки гаек может существенно отличаться в зависимости от материала корпуса конкретного плавсредства.
Основными этапами установки мотора на лодку являются:
- заложение в крепежные отверстия мотора силиконового герметика;
- установка мотора на заднюю часть плавсредства;
- крепление лодочного мотора в нужном месте с помощью специальных крепежных элементов.
